Giulietta - Installazione Blue&me Aftermarket Info Post # 22 Pag.3

alessio_85

Alfista principiante
14 Gennaio 2014
65
20
9
PD
Regione
Veneto
Alfa
Giulietta
Motore
2.0 mjet 140cv
rispolvero questa discussione: per chi fosse interessato a reperire il connettore del Blue & Me (quello blu a 32 pin per intenderci), lo può trovare direttamente qui sotto, senza diventare pazzi a cercare tra gli autoricambi
-Connettore 32 pin 968265-1 TE Connectivity / AMP | Mouser Italia
-portaconnettore blu: 929053-2 TE Connectivity / AMP | Mouser Europe
-pin di connessione: 144969-1 TE Connectivity / AMP | Mouser Italia

Spero di aver fatto cosa gradita a qualcuno di voi

  • Like
Reactions: minimega

minimega

Nuovo Alfista
12 Dicembre 2016
26
6
4
Regione
Veneto
Alfa
Giulietta
Motore
1.4 TB
rispolvero questa discussione: per chi fosse interessato a reperire il connettore del Blue & Me (quello blu a 32 pin per intenderci), lo può trovare direttamente qui sotto, senza diventare pazzi a cercare tra gli autoricambi
-Connettore 32 pin 968265-1 TE Connectivity / AMP | Mouser Italia
-portaconnettore blu: 929053-2 TE Connectivity / AMP | Mouser Europe
-pin di connessione: 144969-1 TE Connectivity / AMP | Mouser Italia

Spero di aver fatto cosa gradita a qualcuno di voi

Grazie mille per le info!!


gcalio

Alfista principiante
5 Novembre 2008
166
11
19
me
Regione
Sicilia
Alfa
Giulietta
Motore
2.0 jtdm-2
Nessun altro che possa darmi una mano ? Polinesiano ?
ciao,
Io ho montato la USB/AUX della casa, quella originale nel cassetto portadocumenti con connettore originale, seguendo tutti gli schemi e le rispettive zoccolature, sia Blue & Me che USB, ti lascio qui di seguito i piedini

PIN 3 ---> D+ ---> VERDE
PIN 4 ---> Reference Earth (massa) ---> NERO
PIN 19 ---> D- ---> BIANCO
PIN 20 ---> VCC ---> ROSSO
PIN 31 ---> involucro ---> ROSA/ARANCIO/GRIGIO
questo per quanto riguarda la connessione USB alla centralina Blue & Me

AUX Left ---> PIN 9 FAKRA CONN "3" RADIO
AUX Right ---> PIN 7 FAKRA CONN "3" RADIO
AUX Earth (ground) ---> PIN 8 FAKRA CONN "3" RADIO
questo per quanto riguarda l' AUX (jack da 3,5mm)

PIN 5 ---> AUX Left ---> 10 FAKRA CONN "2" RADIO
PIN 22 ---> AUX Right ---> 4 FAKRA CONN "2" RADIO
PIN 21 ---> AUX Earth (ground) ---> 11 FAKRA CONN "2" RADIO
questo per quanto riguarda la parte audio del Blue & Me con il Radionav

PIN 30 ---> CAN-B
PIN 14 ---> CAN-A
PIN 16 ---> 12V PERM
PIN 32 ---> 9 FAKRA CONN “1” RADIO
PIN 15 ---> GROUND
questo per quanto riguarda l' alimentazione della centralina Blue & Me

PIN 24 ---> NERO (ground)
PIN 8 ---> GIALLO (positivo)
questo per quanto riguarda il microfono alla centralina Blue & Me

attenzione per collegare il microfono serve un microfono originale, non va bene il semplice microfono che collegate al computer perché dentro c'è una scheda che elabora il segnale.

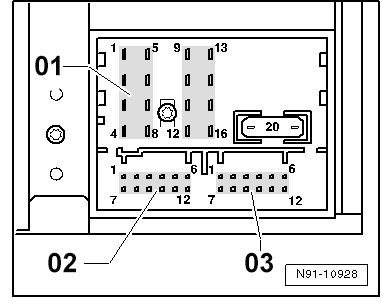

connettore fraka.jpg

  • Like
Reactions: alessio_85

alessio_85

Alfista principiante
14 Gennaio 2014
65
20
9
PD
Regione
Veneto
Alfa
Giulietta
Motore
2.0 mjet 140cv
Grazie mille per le info!!
prego!!! ho anche quelli per adattare la plafoniera 2014 all'impianto elettrico della 2010. Li ho ordinati, quando mi arrivano e li monto, se sono corretti, posto anche i codici per quelli e dove trovarli.


gcalio

Alfista principiante
5 Novembre 2008
166
11
19
me
Regione
Sicilia
Alfa
Giulietta
Motore
2.0 jtdm-2

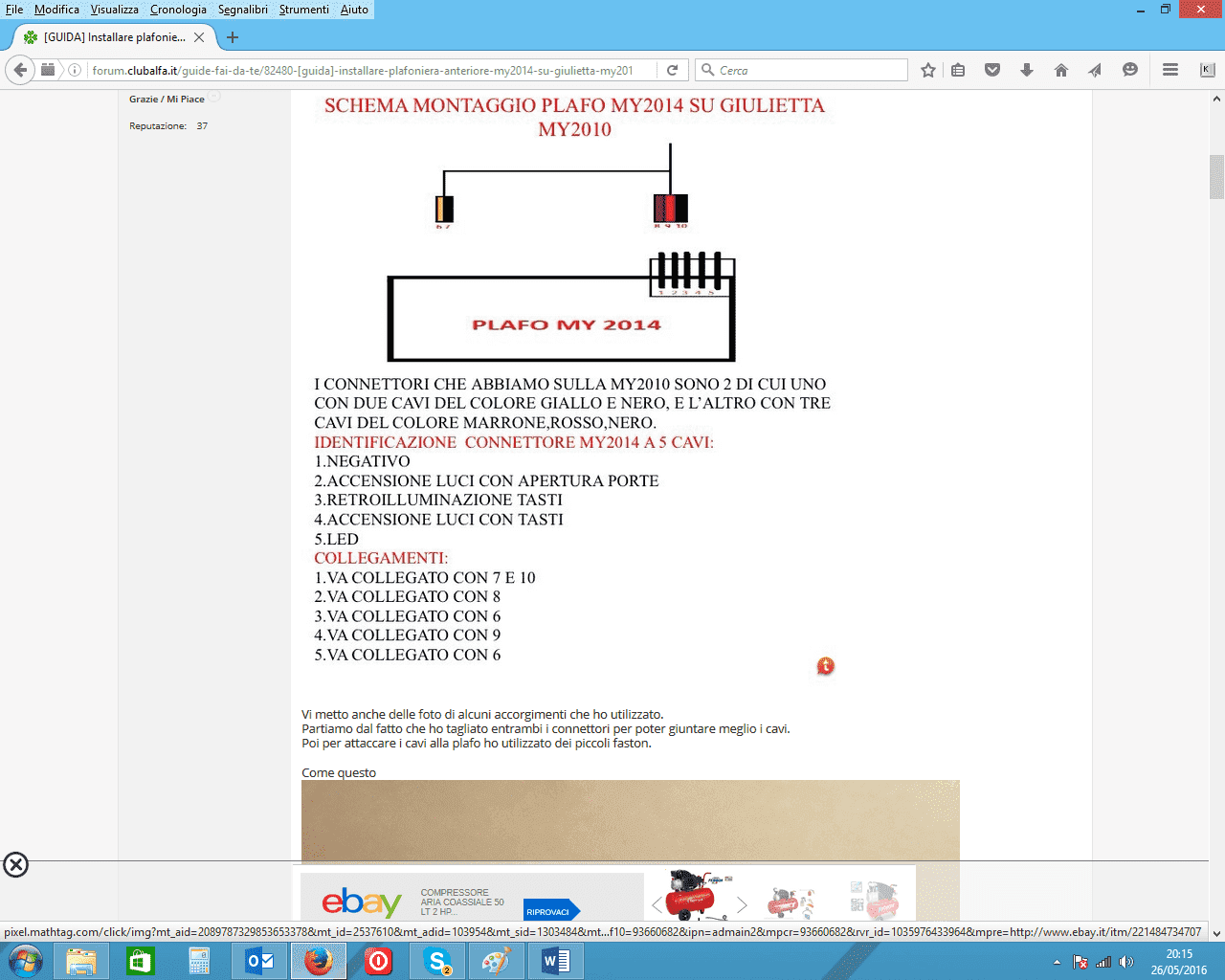

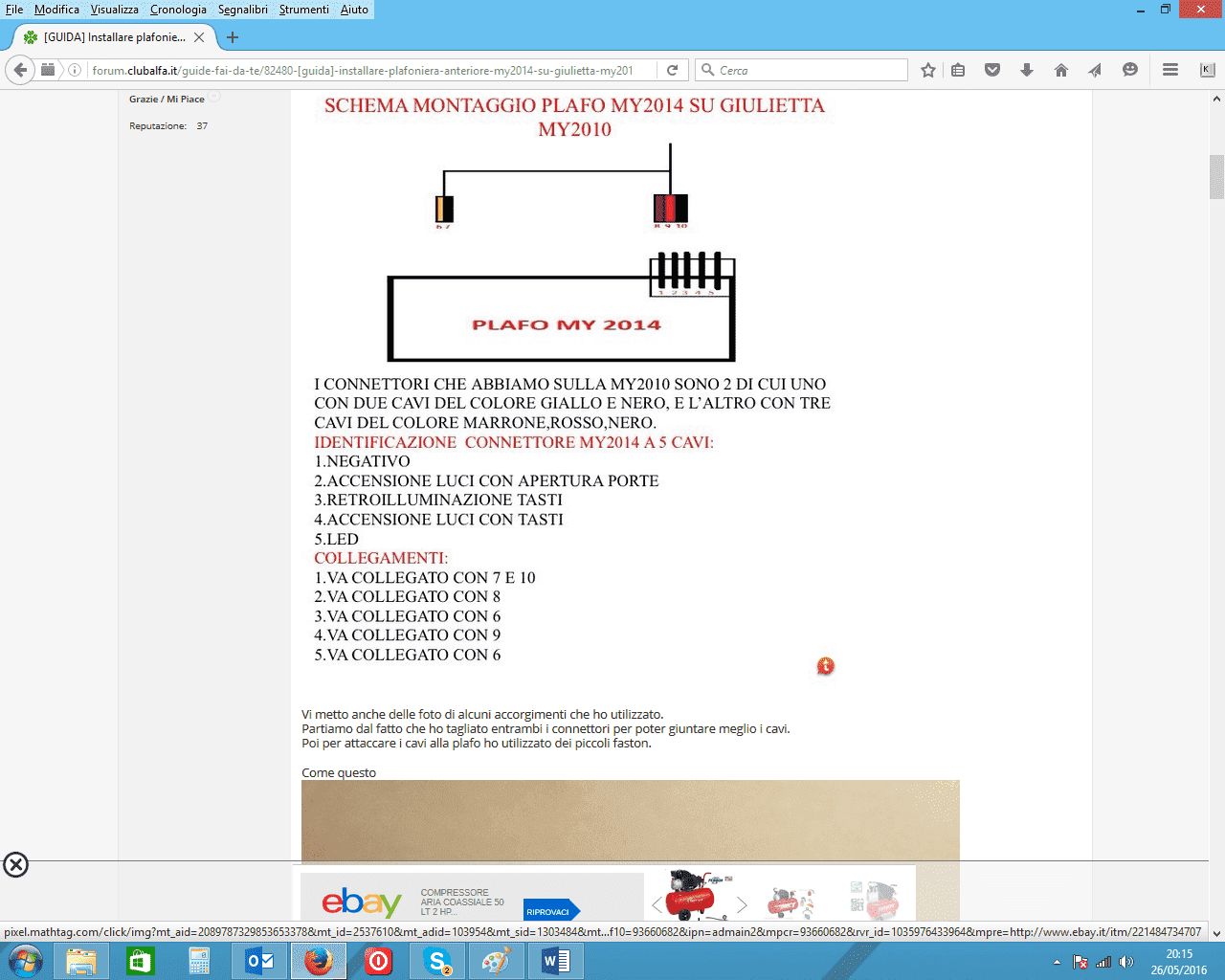

ecco i collegamenti della plafoniera 2014 adattata, funziona sicuro perchè già installata

plafoniera 2014.png

  • Like
Reactions: alessio_85

gcalio

Alfista principiante
5 Novembre 2008
166
11
19
me
Regione
Sicilia
Alfa
Giulietta
Motore
2.0 jtdm-2
Io non ho tagliato niente infatti ho modificato con connettori che avevo....e quindi ho la possibilità ti ritornare indietro come da origine..


Antonio barra

Nuovo Alfista
2 Marzo 2017
2
0
2
Regione
Campania
Alfa
Giulietta
Motore
1.4 turbo gpl
ragazzi chi puo aiutarmi ho acquistato un radionav con centralina blue e me. chi mi puo aiutare a crearlo grazie anticipatamente vi lascio anche la mia email antoniobarra1990@gmail.com


alessio_85

Alfista principiante
14 Gennaio 2014
65
20
9
PD
Regione
Veneto
Alfa
Giulietta
Motore
2.0 mjet 140cv
Finalmente ho montato sto benedetto blue e me ma.volevo.sapere una cosa: senza allineamento non.va nemmeno l usb?
Dimenticavo, ho installato il.radionav e devo ancora fare l allineamento proxy di quello.

Ultima modifica:
  • Like
Reactions: Antonio barra

Steak Hutsy

Nuovo Alfista
6 Luglio 2015
23
3
4
Re
Regione
Emilia-Romagna
Alfa
Giulietta
Motore
2.0 jtdm 170cv TCT exclusive
Salve ragazzi! vi comunico che creo cablaggi apposta per le vostre esigenze, funzionanti al 100%
tra cui kit Blue&me o cablaggio da stereo normale + radionav+blu&me entrambi plug&play


il kit per blue&me comprende:

- Plafoniera con microfono;
- Centralina blue&me + staffe;
- Pulsanti volante 4+4;
- Presa USB con Aux;
- Cablaggio per montaggio.

se invece vorreste aggiungere il radionav, creerò il cablaggio apposta per entrambi

Entrambi i cablaggi che creerò saranno facili da installare, in modo tale da rendervi meno faticoso il montaggio.

Per tutte le info scrivetemi in privato!

Saluti ^^

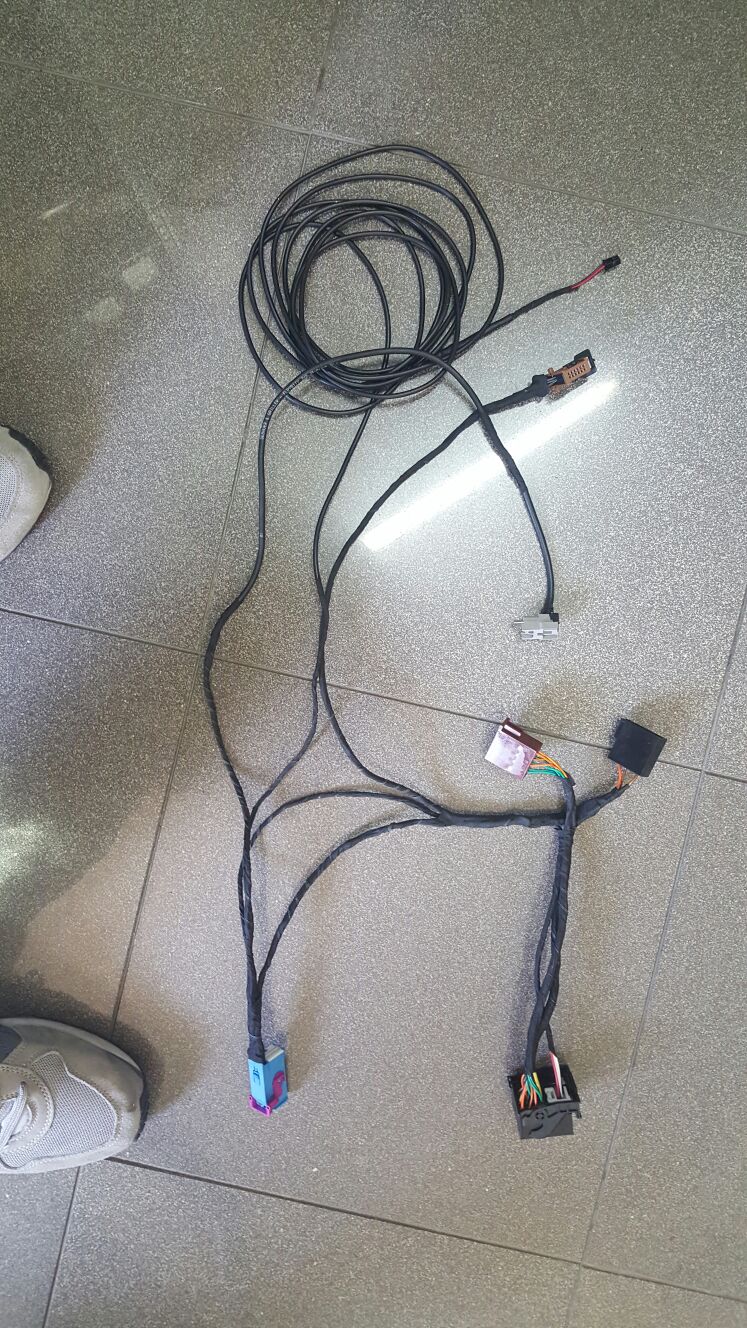

La foto è solo illustrativa cablaggio iso-fakra radionav blue&me.jpeg
