[GUIDA] Smontaggio bocchetta areazione posteriore

Discussione in 'Guide Fai da te' iniziata da KLAUDYUS, 16 Aprile 2015.

  1. #1KLAUDYUS,16 Aprile 2015
    Ultima modifica: 16 Aprile 2015

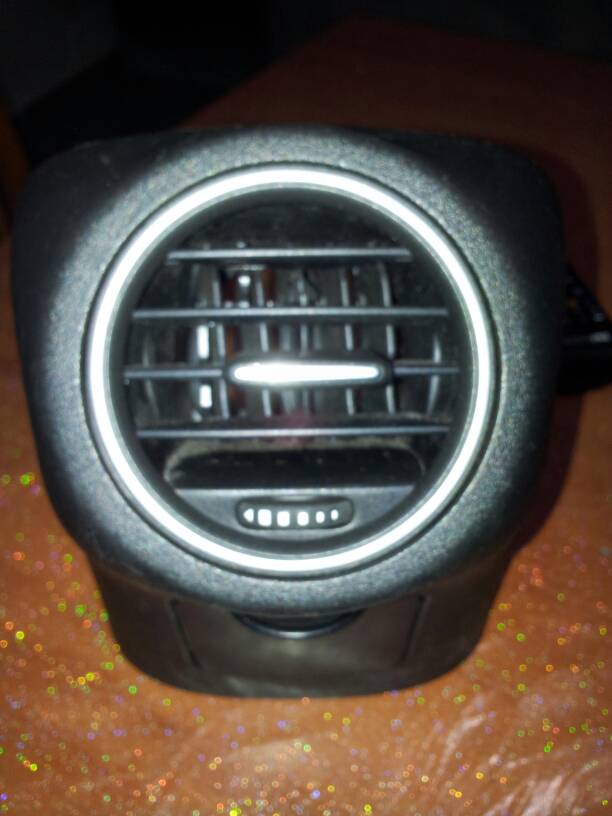

    foto [GUIDA] Smontaggio bocchetta areazione posteriore - 1

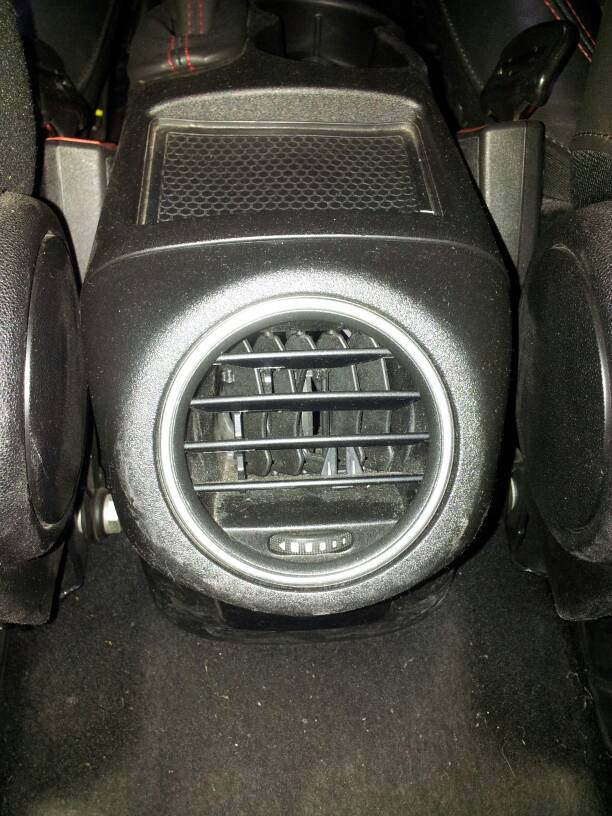

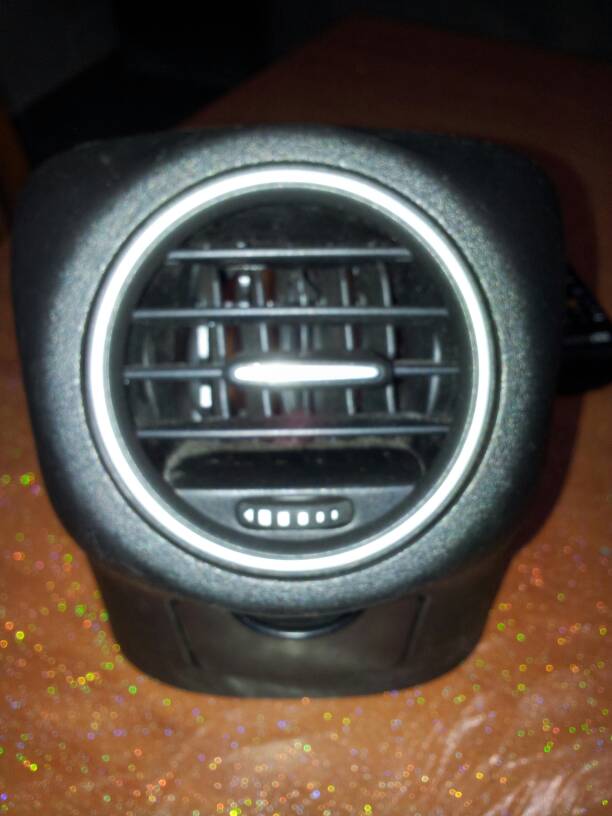

    Rimuovere tutta la parte finale del tunnel

    foto [GUIDA] Smontaggio bocchetta areazione posteriore - 2

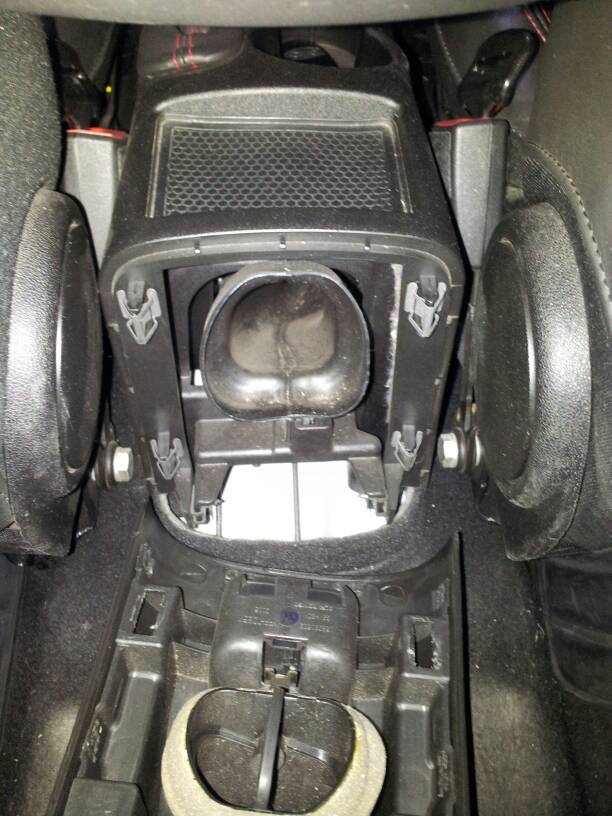

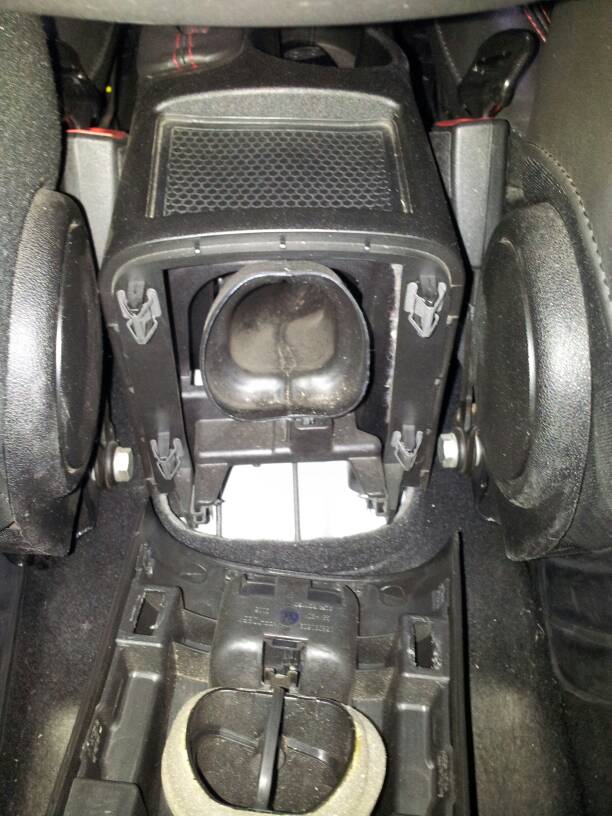

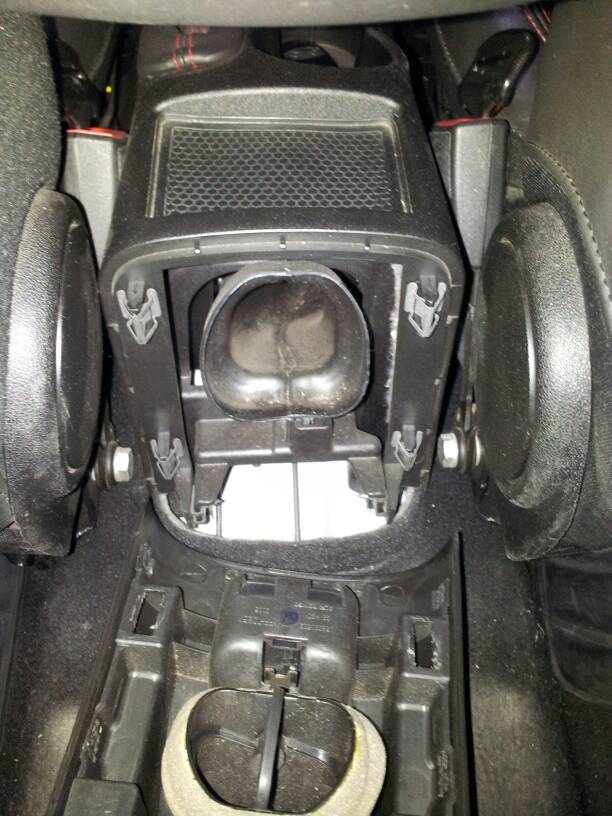

    Si regge con 4 clips

    foto [GUIDA] Smontaggio bocchetta areazione posteriore - 3

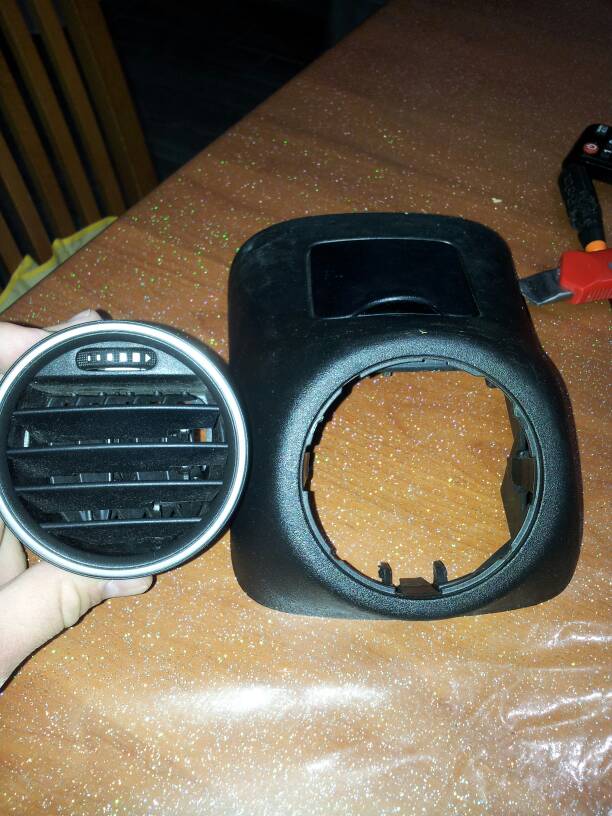

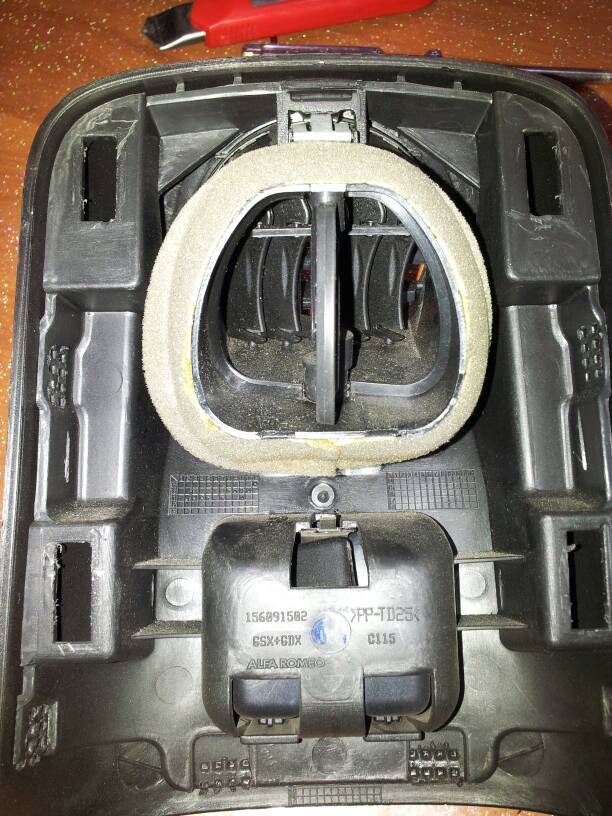

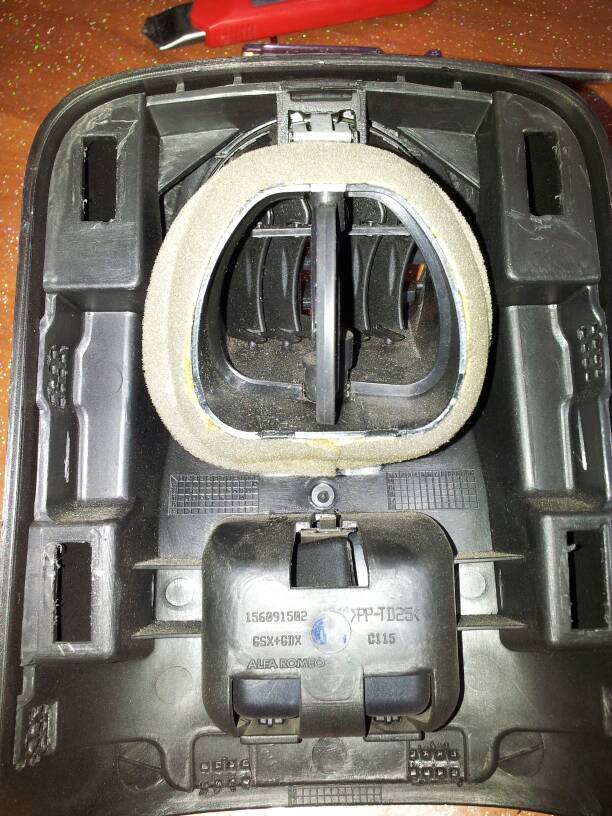

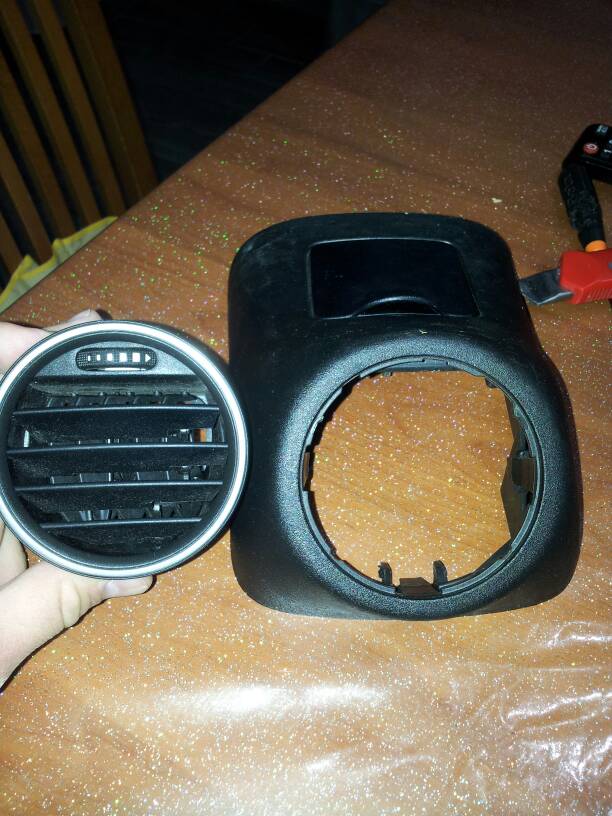

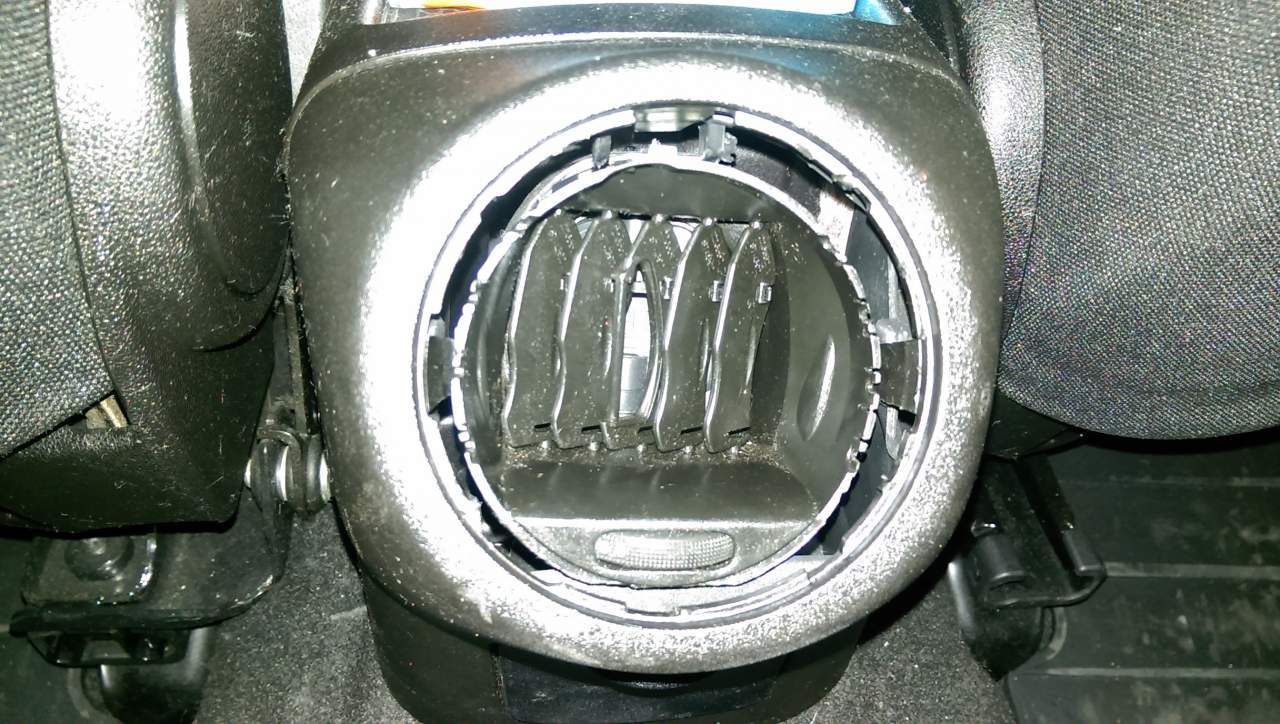

    Ora sbloccate la bocchetta d'aerazione facendo leva sulla clip che vedete in alto, poco sopra la spugna

    foto [GUIDA] Smontaggio bocchetta areazione posteriore - 4

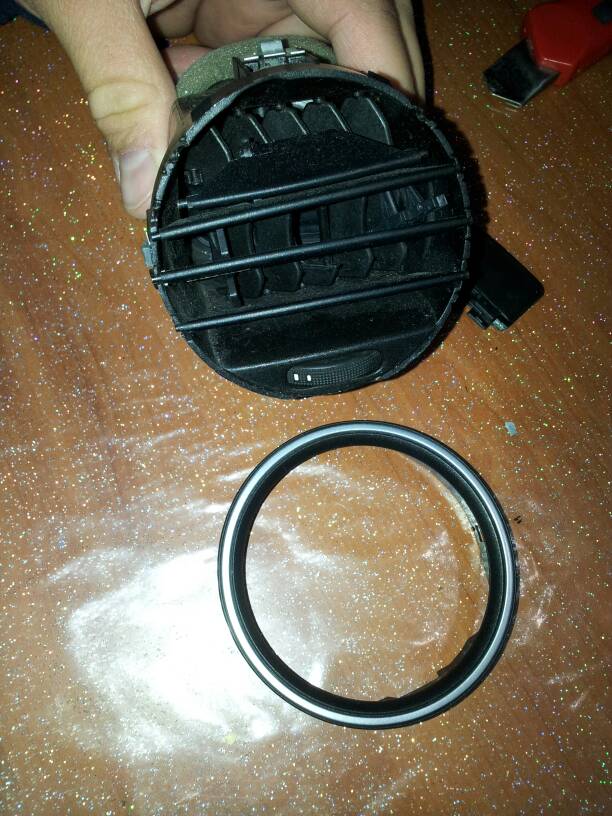

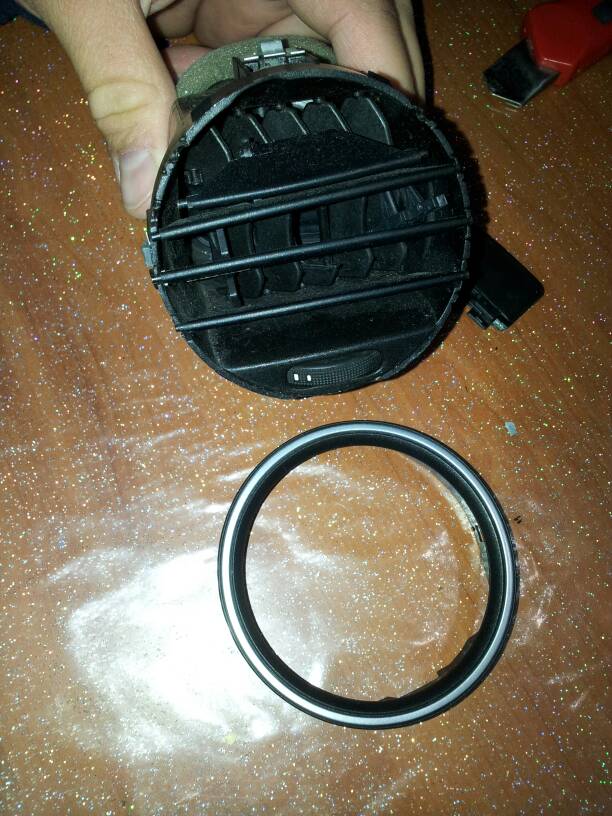

    tolta la bocchetta passate a rimuovere la cornice della stessa

    foto [GUIDA] Smontaggio bocchetta areazione posteriore - 5

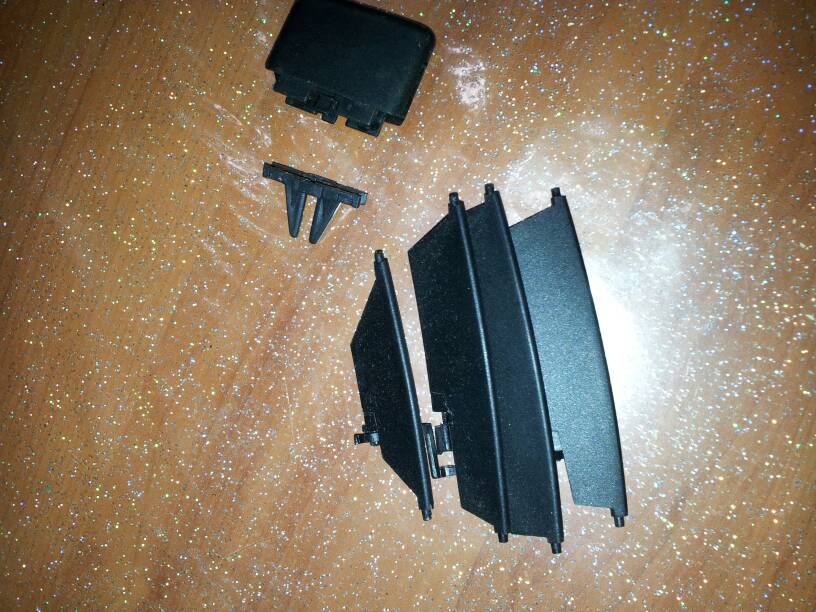

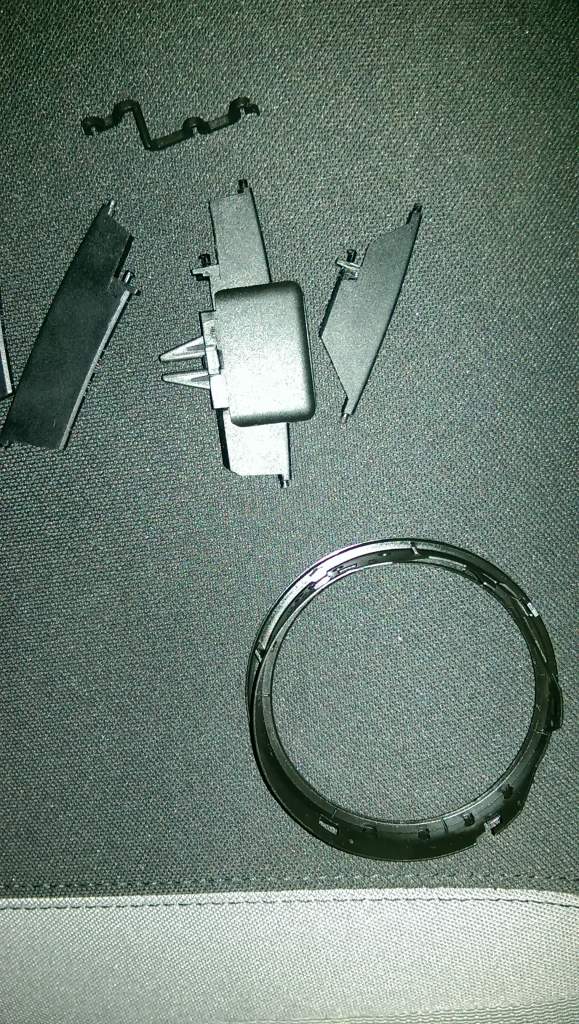

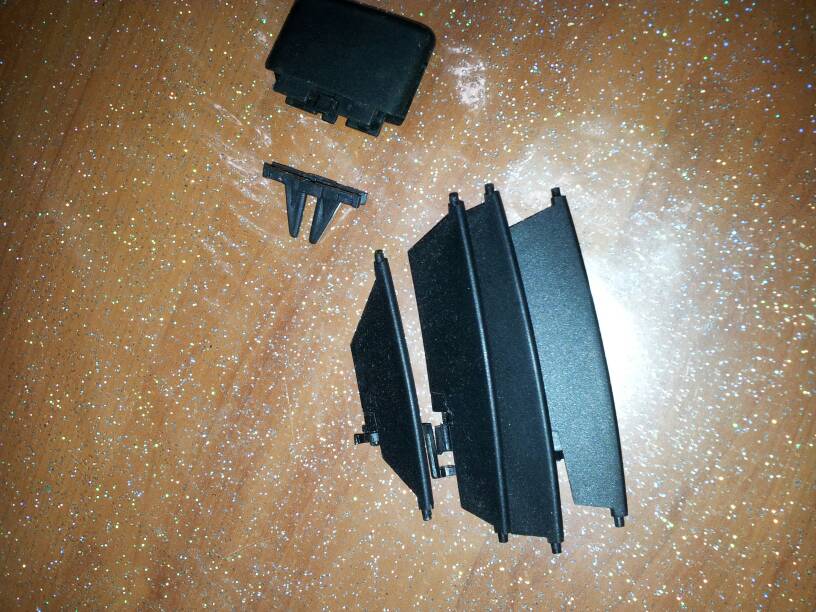

    tolta la cornice le alette verranno via

    foto [GUIDA] Smontaggio bocchetta areazione posteriore - 6

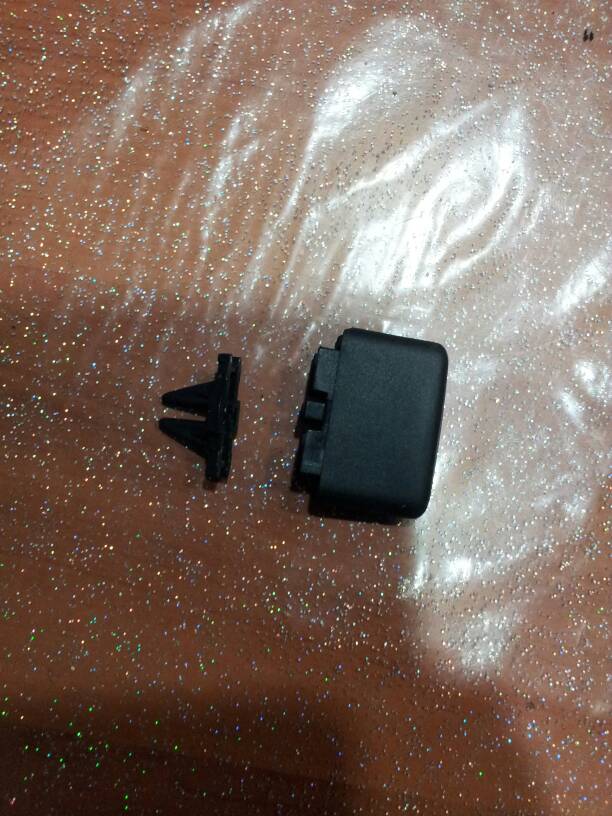

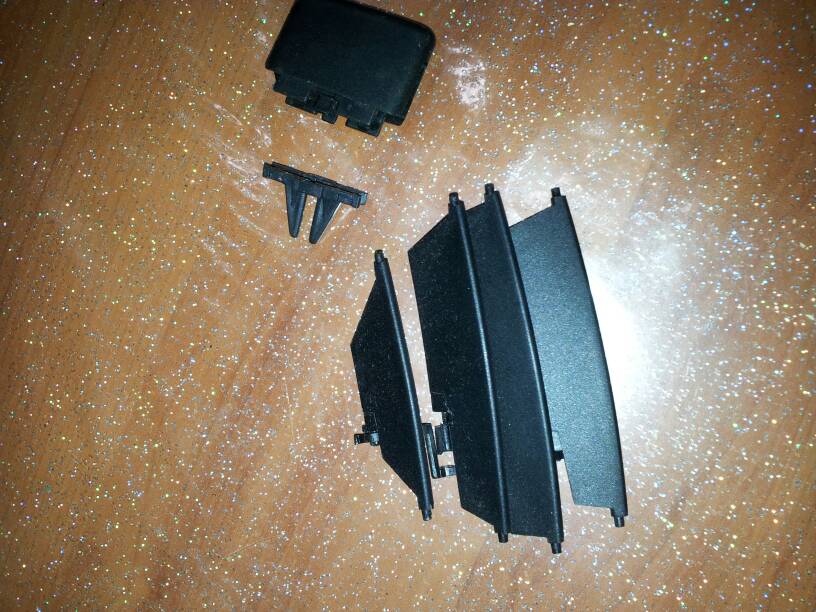

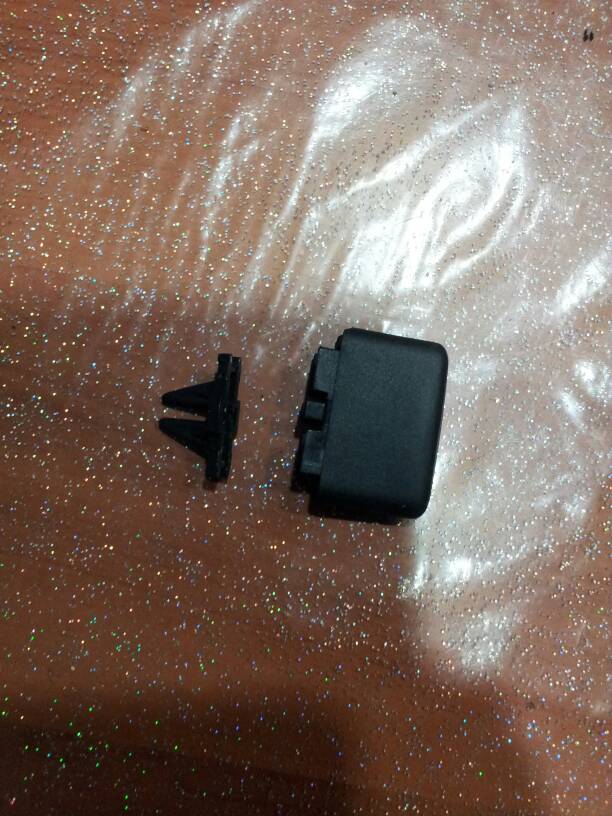

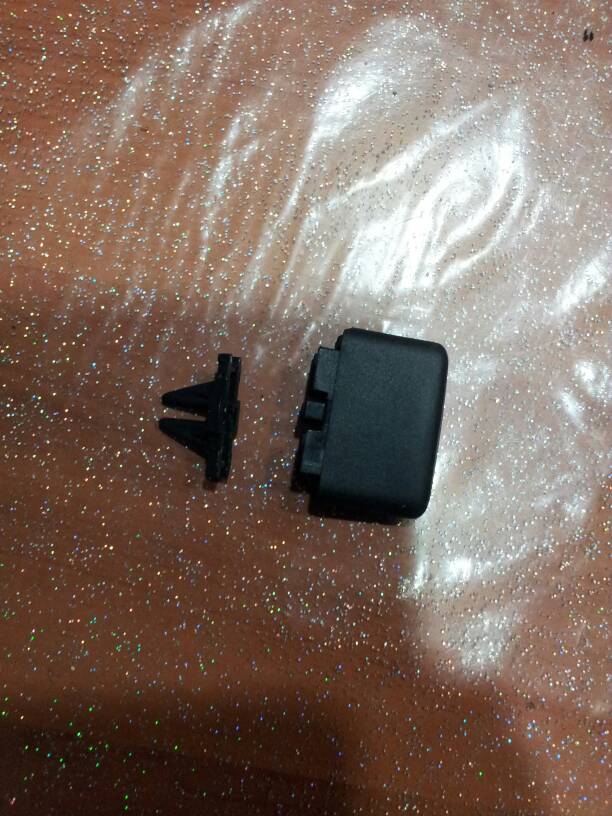

    Questi sono i due pezzi che si dividono sempre al minimo urto
    ATTENZIONE: fra questi due pezzi esiste anche una mollettina di metallo che ho smarrito, se l'avete smarrita pure voi non importa, tutto funziona benissimo anche senza

    foto [GUIDA] Smontaggio bocchetta areazione posteriore - 7
    foto [GUIDA] Smontaggio bocchetta areazione posteriore - 8

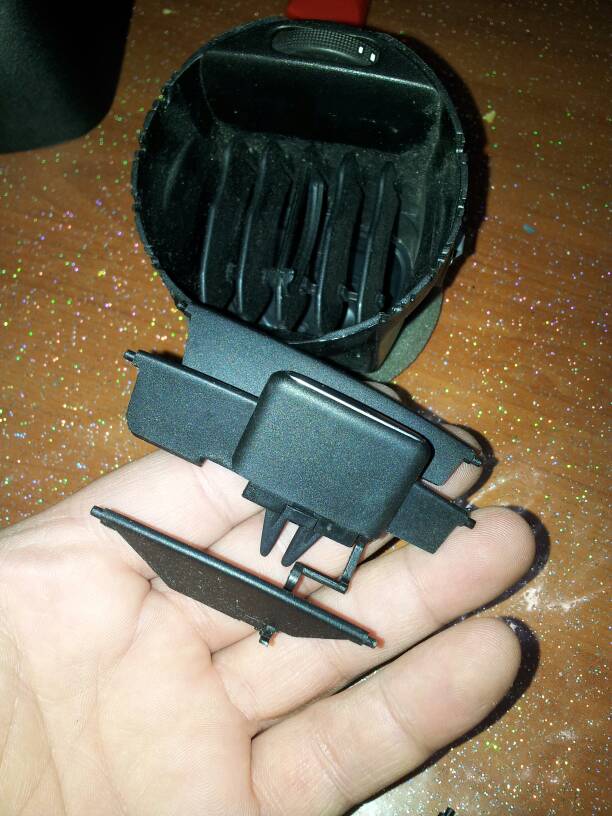

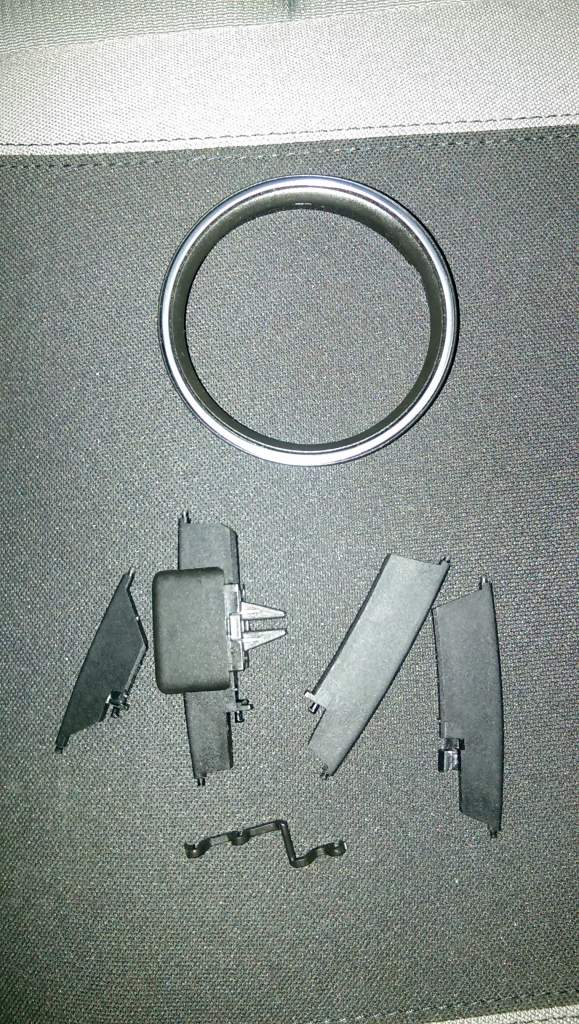

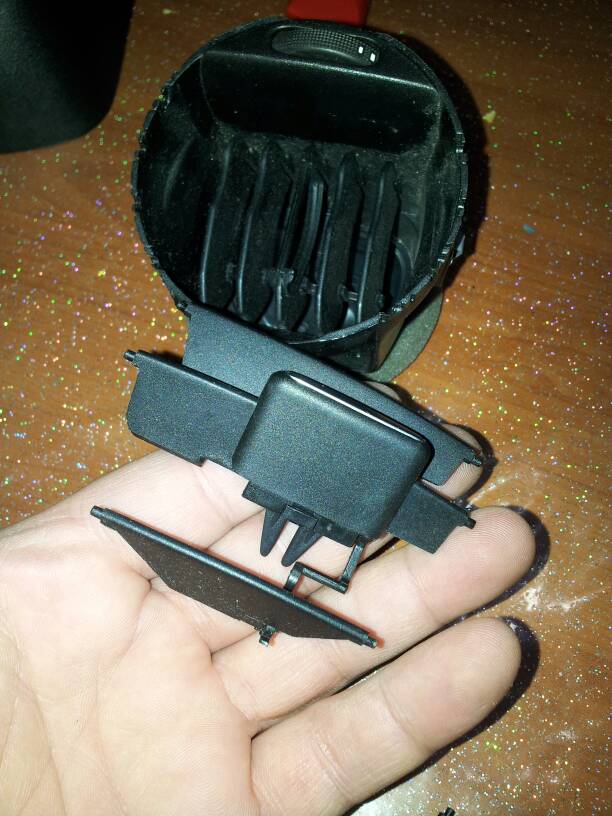

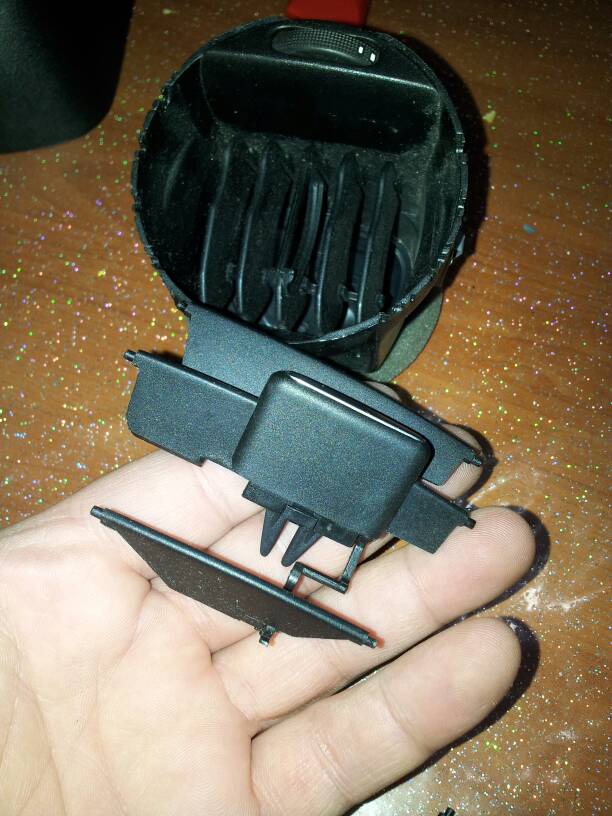

    Incastrate i due pezzi sulla seconda aletta contando dal basso, non potete sbagliare, sulle altre alette non monta
    la parte biforcuta andrà poi ad incastrarsi sulla terza aletta o centrale delle 5 rimaste nella bocchetta, se notate è diversa/scavata

    foto [GUIDA] Smontaggio bocchetta areazione posteriore - 9

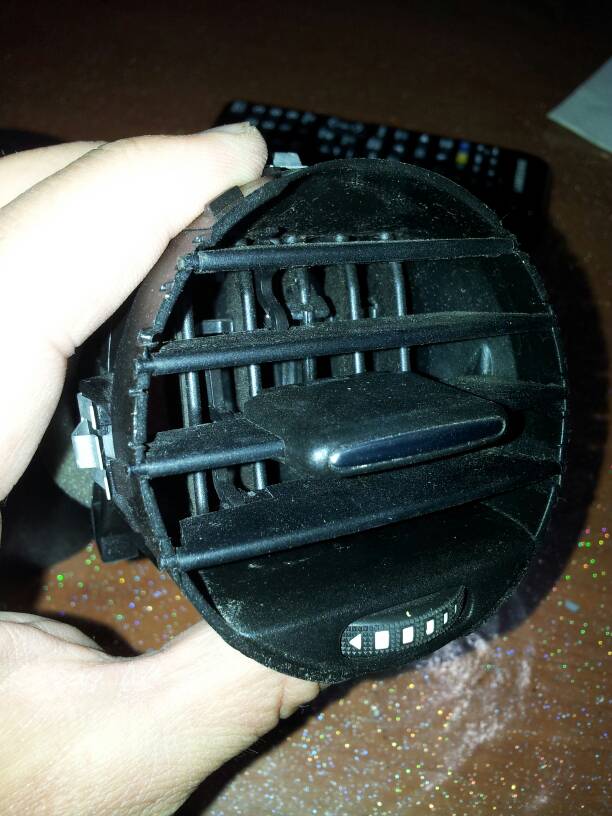

    rimontate le alette avendo cura di inserire la parte biforcuta come detto prima

    foto [GUIDA] Smontaggio bocchetta areazione posteriore - 10

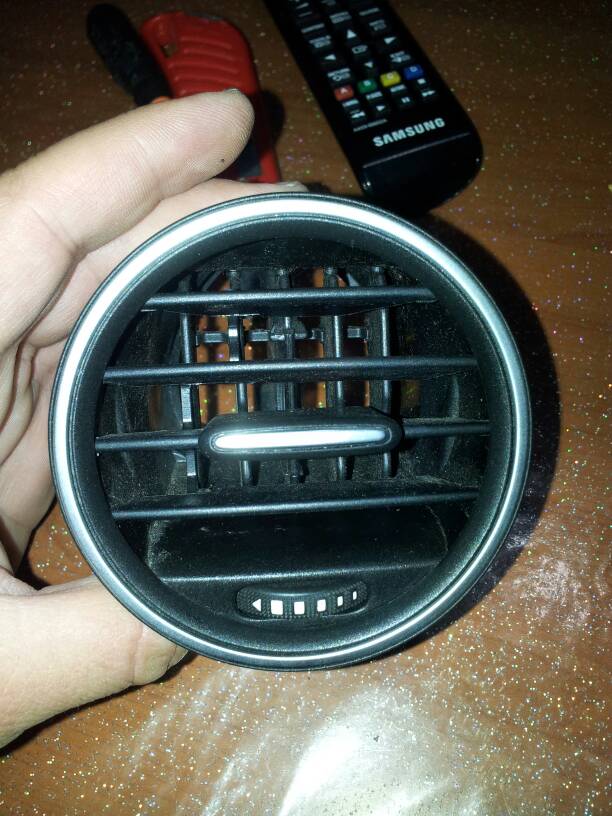

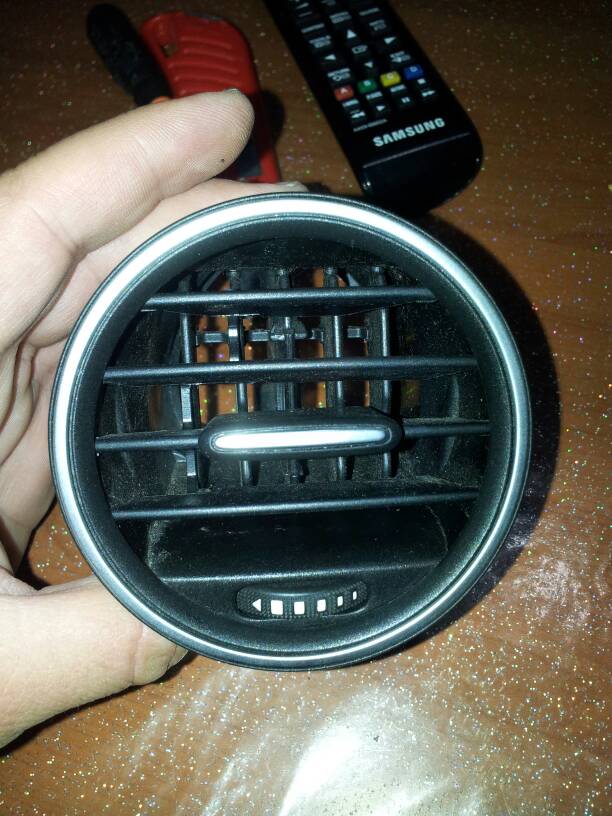

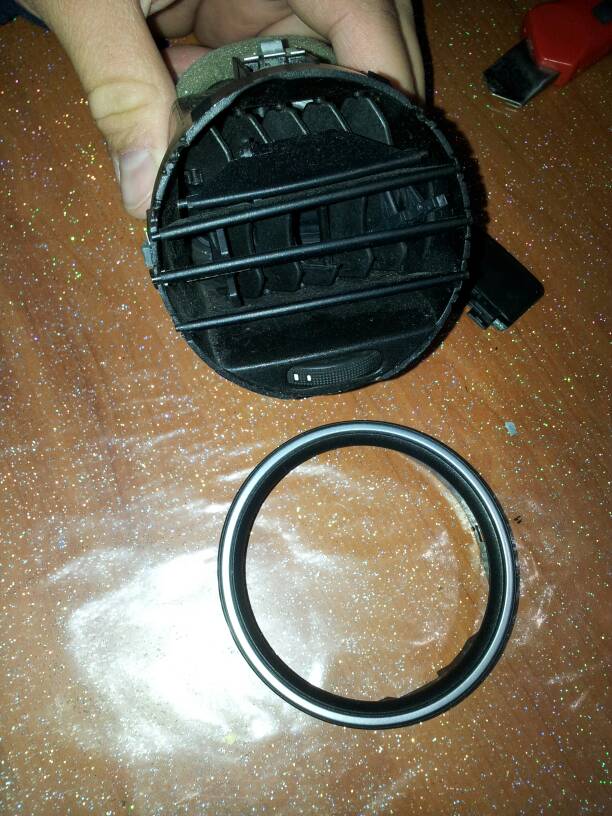

    rimontate la cornice sulla bocchetta

    foto [GUIDA] Smontaggio bocchetta areazione posteriore - 11

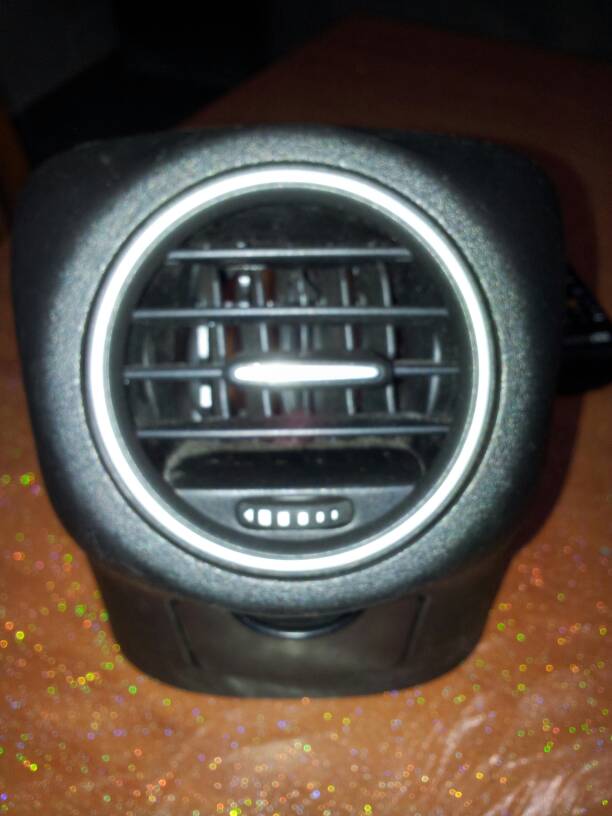

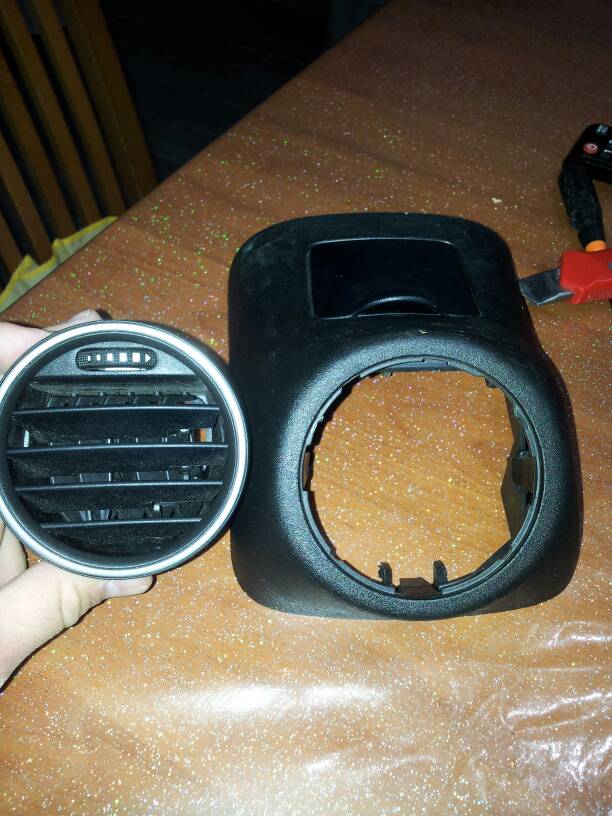

    rimontate la bocchetta nel suo alloggio

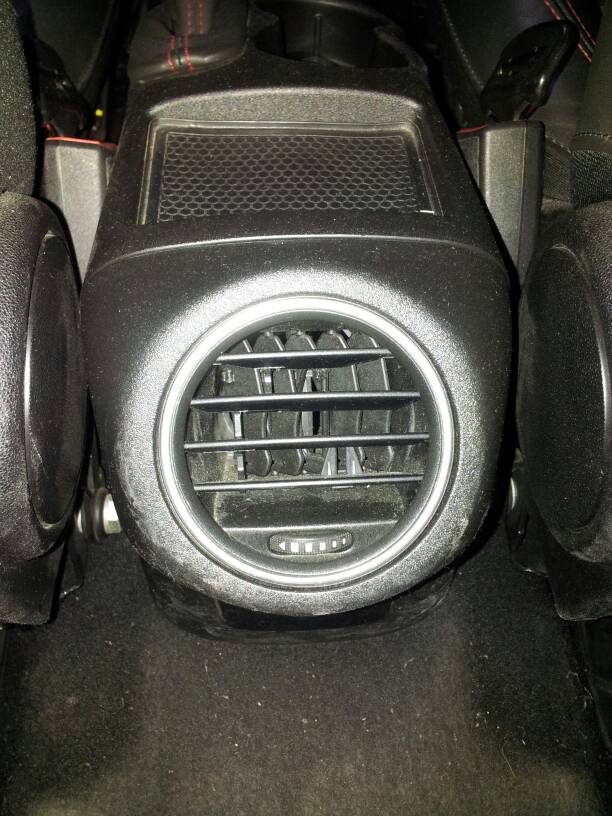

    infine riposizionate l'intera parte sul tunnel.

    Buon divertimento.

    A Enzo79, ciwawa, iddi e ad altre 2 persone piace questo elemento.
  2. Sto caricando...

    Potrebbe interessarti anche: Forum Data
    [guida] giulietta - smontaggio lampadina anabbagliante Guide Fai da te 12 Ottobre 2016
    [GUIDA] Giulietta - Smontaggio pulsante/logo posteriore! Guide Fai da te 10 Ottobre 2015

  3. io purtroppo ho un dubbio , le alette mi si sono staccate tutte ed è venuta via anche la cornice senza che facessi nulla , probabilmente per la botta di qualche passeggero che nemmeno mi ha avvisato , ora mi ritrovo in queste condizioni , il fatto è che dei piccoli pezzi di plastica nera sono sparsi e non vorrei che si sia rotto qualcosa , posto delle foto di modo che qualcuno possa dirmi magari meglio foto [GUIDA] Smontaggio bocchetta areazione posteriore - 12foto [GUIDA] Smontaggio bocchetta areazione posteriore - 13foto [GUIDA] Smontaggio bocchetta areazione posteriore - 14

  4. A prima vista nulla sembra rotto ne mancante, bisogna semplicemente rimontare.

  5. Ho risolto , avevi ragione :)

  6. Grazie della guida !!!! L'ho appena utilizzata

    Inviato dal mio SM-G928F

  7. Oggi anch'io ho trovato la levetta a terra,domani seguirò la tua guida e ci proverò,grazie.

  8. Aggiungo....ma se metto una piccolissima goccia di Attak per unire definitivamente le due parti dell'aletta? Me lo sconsigli? Grazie.

  9. Perfetto,lavoro eseguito senza grossi problemi,grazie alla tua guida...o comunque aggiunto una piccola dose di colla per,spero,evitare che si stacchi di nuovo. Grazie!!

  10. Per rimuovere la parte finale del tunnel basta tirare??
    Grazie

  11. La mia si e' rotta per un urto del passeggero. Si trova non originale?
    un link d'acquisto consigliato? grz
