Piccola descrizione e storia del motore Diesel

Discussione in 'JTDm' iniziata da andrea-cesenat, 31 Maggio 2013.

  1. #1andrea-cesenat,31 Maggio 2013
    Ultima modifica: 18 Ottobre 2014

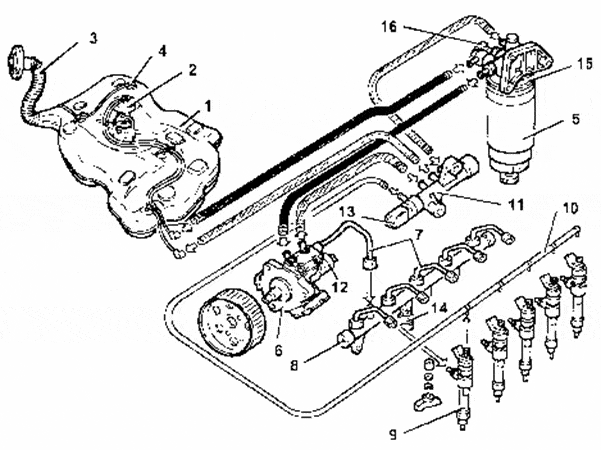

    I motori JTD e JTDm sono i motori a gestione elettronica dove una pompa nel serbatoio manda in continuazione e alla stessa pressione e mandata il gasolio, questo passa dal filtro del gasolio per trattenere le impurità che intopperebbero sia la pompa ad alta pressione che è in genere tre santuffi mossi meccanicamente che pompano in continuazione in un canale, se si rimane a secco, si riesce a farla partire senza smontare niente basta avviare/staccare la chiave più volte, quando inizia a prendere i primi colpi vuol dire che il canale si è riempito di gasolio.

    In questo canale il gasolio viene portato ai 1.200 bar nei JTD a iniezione unica e 1.600 bar col particolare di avere più iniezioni nello stesso tempo di iniezione in sequenzia nei JTDm quando il motore è in alto come regime e viene regolata la pressione da una valvola di alta pressione alla fine del canale (comon rail). Il motore interviene sulle mappe misurate per tale regime e dal debimetro, strumento per misurare quant'aria sta aspirando, è sovralimentato da un volumetrico autoregolato spesso da un attuatore (polmoncino con una stecca che arriva allla girante di scarico), questo è composto da una mebrana che sente la depressione della chiocciola in aspirazione grazie a un gommino che lo vedete partire e arrivare alla chiocciola di aspirazione, questa muove una stecca che arriva alla girante di scarico per orientare i diffusori disposti davanti alle pale della girante deglis carichi per garantire la resa migliore dalla cinetica dei gas di scarico.

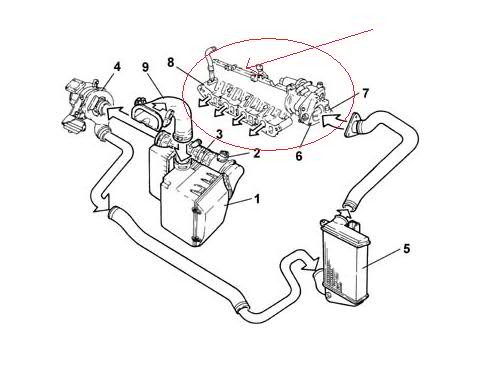

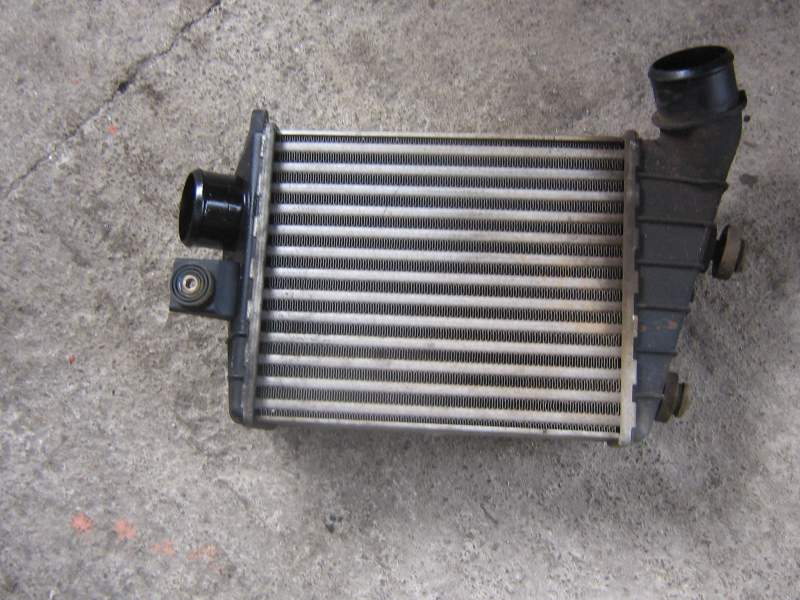

    La pressione dal turbo di regola non va oltre nel momento di picco al 1,4 o 1,5 bar e raggiunge l'IC (intercooler) dal manicotto che dal turbo scende e arriva alla parte bassa ed esce rafreddata dalla parte alta per raggiungere il colettore d'aspirazione dove quì trova anche un sensore di pressione che se scende o si alza fuori da certi parametri segnala avaria motore, i gas di scarico usciti dal turbo arrivano a un catalizzatore particolare dove si dividono impedendo la fuori uscita di NOx e CO (ossdi di azoto e monossido), per il resto fuma come un normale motore a pompa rotativa (iniezione meccanica).

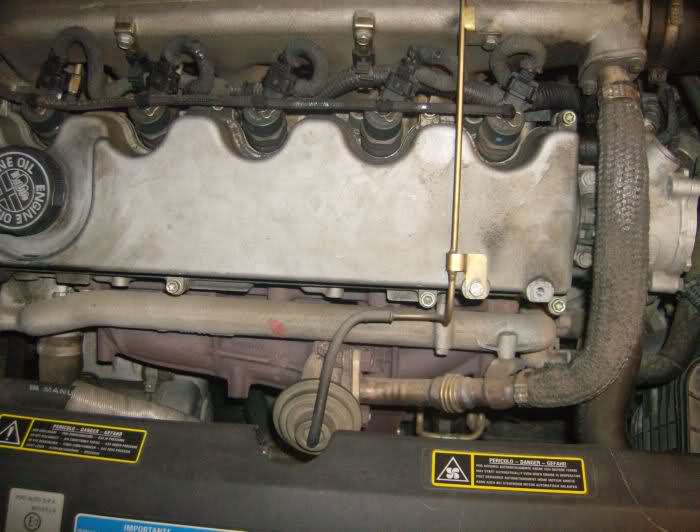

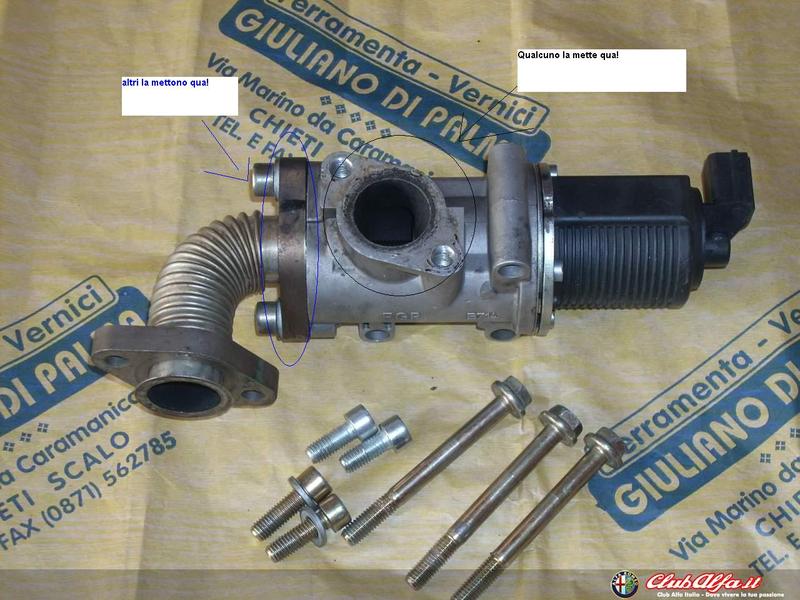

    Oltre alla gestione elettronica per garantire meno emissioni imposta dalla normativa EURO 1 (1993) e ancora i diesel sono abbastanza semplici, dalla EURO 2 (1997) si imposero le riduzioni delle sostanze inquianti influendo sulle mappe o meccanica del sistema di iniezione e l'introduzione della sonda lambda, col'EURO 3 (2001) l'entrata di scena della ERG che ha la funzione di abbassare i NOx introducendo gas combusti bay-passando dal turbo all'aspirazione e si chiude sui 2.300 rpm, ha imposto l'adozione di un sistema per tenere sotto controllo il sistema antinquinamento con l'intervento delle iniezioni in fase di scarico per generare le rigenerazioni nel FAP che accumula il particolato (quella polvere nera) da rimpicciolirlo ulteriormente per riuscire a passare il nido d'ape e nel CAT per eliminare i NOx e CO e seconda sonda lambda che controlla se è intasato o meno lo scarico (spia), l'EURO 4 (2006) è forzare ancora di più sulla riduzione delle emissioni e seconda sonda lambda che controlla se è intasato o meno lo scarico (spia), e l'EURO 5 che impone riduzioni di emissioni lavorando su mappe e modo di iniettare e meccanica.

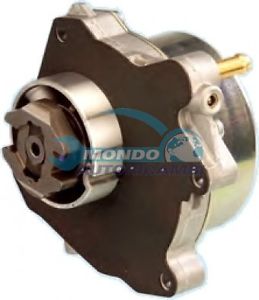

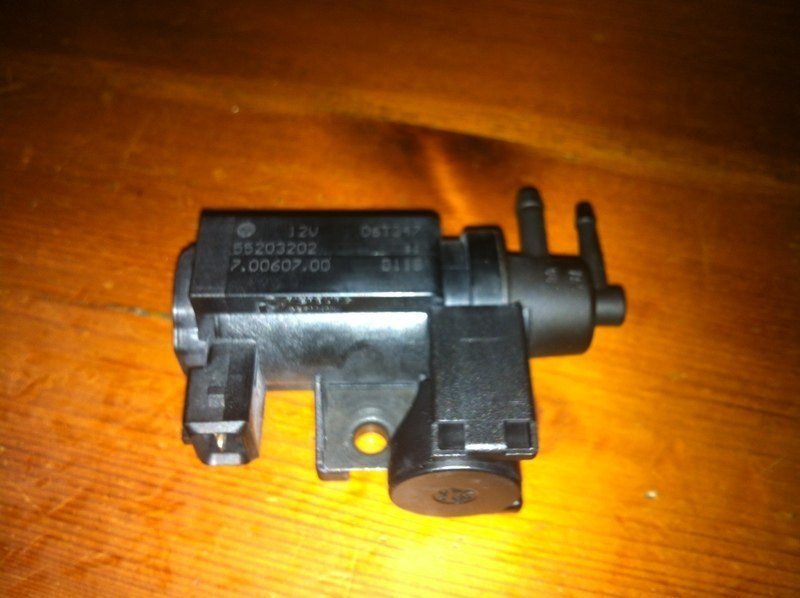

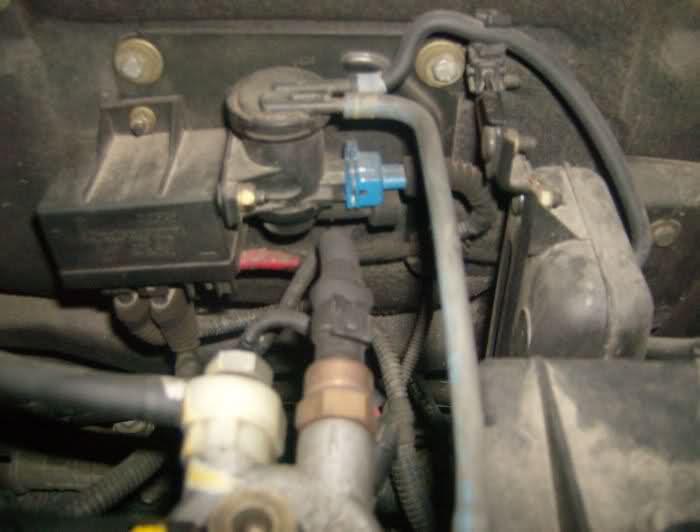

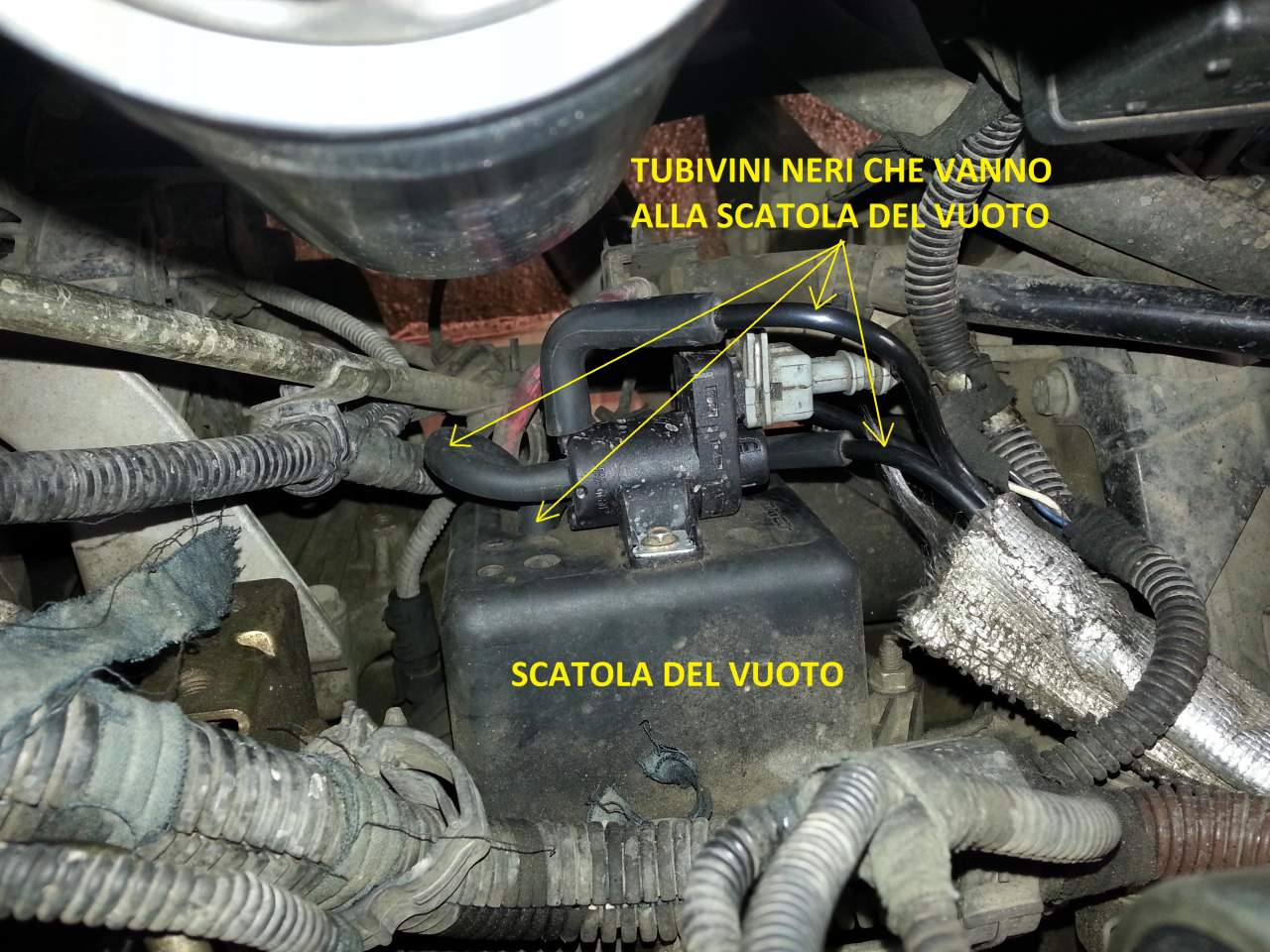

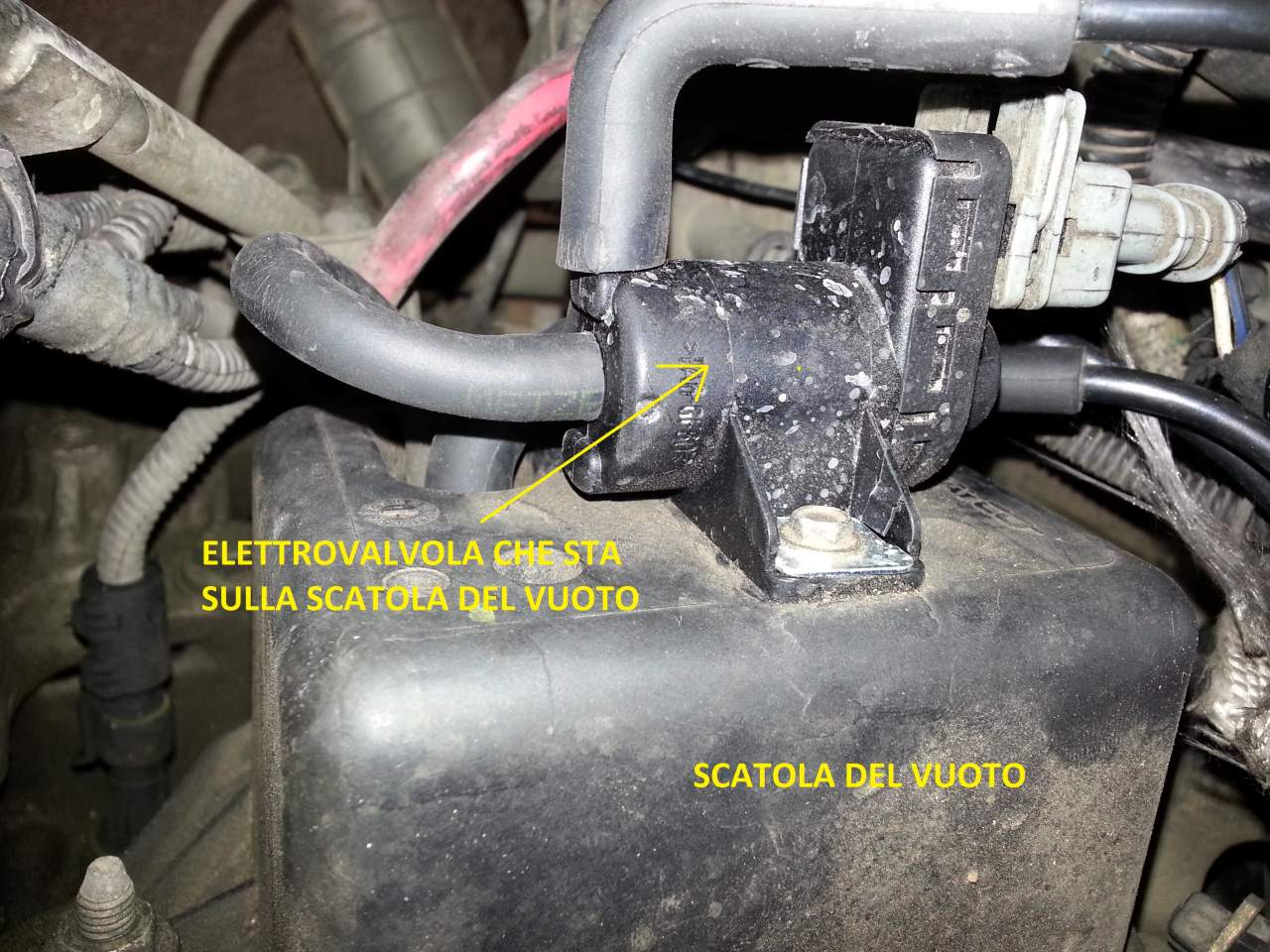

    Il motore dispone anche di gommini che stanno alla base degli iniettori e servono come sfogo dell'ago, sono tutti comunicanti tra loro e svanno a scaricarsi nel ricircolo del gasolio sul tubino che raggiunge il serbatoio, ha anche una scatola del sottovuoto dove mantiene in quella camera una dpressione creata ida una pompa del sotto-vuoto e comunica con una elettrovalvola con l'attuatore del volumetrico tramite dei tubini e la centralina apre/chiude il canale.
    C'è una farfalla all'ingresso del collettore lato aspirazione e serve per evitare i squotimenti allo spegnimento, questa valvola durante ils ervizio del motore deve rimane aperta.

    Sui come risolvere i problemi di errore in accelerazione, vedere qui.

    PS: l'idea è nata insieme all'utente theboiamond, partendo da qui.

    Quando il motore inizia ad avere dei problemi è perchè generalmente non funziona qualche sensore o organo meccanico e incomincia a fare dei scherzetti tipo un elenco in seguito:

    quando la ERG non si chiude e rimane aperta il motore specialmente nelle riprese è pigro e tende in alcuni casi ad accennare di dondolare in avanti pe poi piano piano aumentare sempre meglio in alto, quando riesce ad arrivarci.
    se il sensore di pressione non funziona o sente troppo aria si accende la spia avaria motore, infatti lui ha la funzione di vegliare sulla pressione durante l'esercizio del motore.

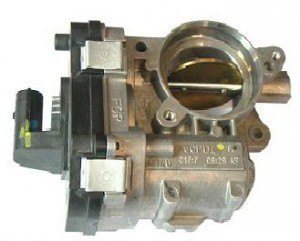

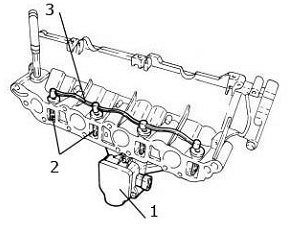

    Durante l`attuazione delle strategie del DPF le swirl viengono comandate in maniera continua dalla centralina per gestire le temperature necessarie alla rigenerazione del filtro antiparticolato, modificano il flusso e intervengono sul riempimento del cilindro e con questa definizione si indica un sistema più complesso, composto anche da un attuatore e da un leveraggio che movimentano proprio le farfalle, a loro volta poste sul collettore d`aspirazione con doppio condotto per ogni cilindro.
    l`attuatore agisce sulle farfalle swirl aprendo e chiudendo uno dei due condotti simultaneamente per ogni singolo cilindro, al fine ottimizza il moto di riempimento della camera di combustione creando una turbolenza tangenziale.
    Infatti a bassi e medi regime di rotazione, il sistema prevede l`apertura di una sola luce di aspirazione che è in grado di imprimere all`aria creando un`elevata turbolenza, permettendole di riempire la camera di combustione in maniera ottimale anche quando il motore si trova ad un limitato numero di giri.
    Mentre quando si richiede potenza al propulsore, il numero di giri sale e la miscela in ingresso acquisce automaticamente la turbolenza necessaria: in questo caso non si ha più bisogno dell`effetto swirl e quindi il sistema apre anche il secondo passaggio, per soddisfare anche il maggiore fabbisogno di aria in seguito all`aumentata richiesta di potenza.
    Il sistema a farfalle swirl è regolato dalla centralina tramite un segnale ad onda quadra di tipo PWM, che inoltre controlla il suo stato/posizione tramite un segnale, quindi alla stessa identica maniera di come viene gestita la farfalla motorizzata tipo un benzina.
    L`unico problema che se questa rimane incantata chiusa all`aumentare dei giri rischia di rompersi e finire dentro la camera di scoppio, perchè c`è presenza di particolato con olio creato tramite la ERG e presenza masiccia di olio trafilato dal motore e bronzine del turbo sopratutto.

    il debimetro quando non funziona bene è solamente lenta a salire specialmente quando è in zona di coppia e spesso si confonde col la ERG, perchè non capisce la centralina quanda aria aspira.

    I manicotti che devono resistere alla pressione d'aspirazione, come l'attuatore del turbo alla depressione della pompa del sottovuoto comandato da un'elettrovalvola, portano quando sono crepati o hanno un poro, a una scarsa pressione del turbo e in alcuni casi si accende la spia avaria motore per via del sensore che lo rileva il mancamento.

    Sia la Brera che la Spider hanno il FAP e se si viaggia sempre col motore basso di regime anche a marce alte, la rigenerazione non sempre riesce a liberare il nido d'ape nello scarico e vi ritrovate uno scarico semi-otturato con una vettura che fatica a salire di giri se chiedete coppia, la medicina fai-da-te in questi casi è tenere il motore sui 2.300 rpm circa per avere la ERG chiusa come richiesto dalla mappatuta originale e per una 20ina di kmt e percorrerli così, perchè si riscalda tutto lo scarico creando rigenerazioni spontanee, fumerà non poco in quel tragitto ma alla fine si libera e si sente anche dal sound che non è più cupo

    lascio la discussione aperta, però quello che chiedo che chi continua dopo il mio post di prolungare solamente nella descrizione del motore per approfondire ulteriormente...
    Grazie
    ;)
    foto Piccola descrizione e storia del motore Diesel - 1foto Piccola descrizione e storia del motore Diesel - 2foto Piccola descrizione e storia del motore Diesel - 3foto Piccola descrizione e storia del motore Diesel - 4foto Piccola descrizione e storia del motore Diesel - 5foto Piccola descrizione e storia del motore Diesel - 6foto Piccola descrizione e storia del motore Diesel - 7foto Piccola descrizione e storia del motore Diesel - 8foto Piccola descrizione e storia del motore Diesel - 9foto Piccola descrizione e storia del motore Diesel - 10foto Piccola descrizione e storia del motore Diesel - 11foto Piccola descrizione e storia del motore Diesel - 12foto Piccola descrizione e storia del motore Diesel - 13foto Piccola descrizione e storia del motore Diesel - 14foto Piccola descrizione e storia del motore Diesel - 15foto Piccola descrizione e storia del motore Diesel - 16

  2. Sto caricando...

    Potrebbe interessarti anche: Forum Data
    piccoli problemi brera 2400 jtdm e consigli JTDm 14 Gennaio 2018

  3. L'EURO6 è andata in vigore nel settembre '14 e cosiste in altri controlli al motore e comporta ad alzare il controllo d'inquinamento fino i 130kmh dato che in Italia la massima velocità percorribile è quella, poi qualcuno penserà come mai fanno tutti queste imposizioni e controlli?

    Perchè un centro da tempo segue e studia su come rispettare il più possibile l'ambiente, tanto per fare un confronto i motori di 20 anni fà pur avendo la gestione elettronica senza catalitica emettevano diversi Kg/h di CO e NOx nel'aria ed erano ritenuti quei gas tossici e cancerogeni, quelli di oggi si misura alla sonda al collaudo in 0,03% cn impianto a GPL e metano anche sul 0,003%.
    Questo centro fa lo studio e mette la classifica sulle auto (tipo girare per città con un sacco che si riempe e poi analizzarlo), dove 50 anni fà pensava al nucleare per ricavare l'energia....oggi pensano a come avere un mondo più pulito, Ispra - CCR di Varese.

    Ritornando a noi al nostro JTDm ha delle valvole Swirl, ERG e FAP però purtroppo in città dove spesso si manifestano i problemi a loro purtroppo o scaliamo qualche marcia e teniamo il motore sù di giri da creare rigenerazioni spontanee e pulire anche il collettore d'aspirazione.
    Oppure esistono anche degli additivi da mettere nel gasolio propro mirato per ridurre la grandezza della polvere (particolato) che otturerebbe il FAP e avrebbe bisogno di una rigenerazione forzzata con iniezione di gasolio "extra" in fase di scarico (non in fase di combustione), il risulato molto meno rigenerezioni spontanee e sicuramente un collettore d'aspirazione più pulito e unto per via di olio trafilato dalle bronzine del turbo che alla fine tiene anche lubrificato sia erg che valvole swirl.
    La parola chiave da digitare nel web è
    si trovano diversi additivi e scegliete quello che più vi aggrada, questo è un sistema addottato dai tedeschi dove un sensore calcola quanto gasolio è stato immesso nel serbatoio e rilascia una dose che si mescola con esso e con questa miscela loro non hanno ERG e FAP.
