Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo

Discussione in 'Guide Fai da te' iniziata da turbodiesel, 30 Agosto 2013.

  1. #1turbodiesel,30 Agosto 2013
    Ultima modifica: 17 Ottobre 2013
    Questa guida mostra come sostituire il filtro dell'aria sull'Alfa Romeo 156 JTD. Non esiste un'unica via per arrivare a togliere il filtro; io vi mostro quella che penso sia la più veloce. Il ricambio originale marchiato FIAT ha come codice 7786626.

    (clicca sulle foto per ingrandire)

    [TABLE="width: 800"]
    [TR]
    [TD="width: 160"] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 1 [/TD]

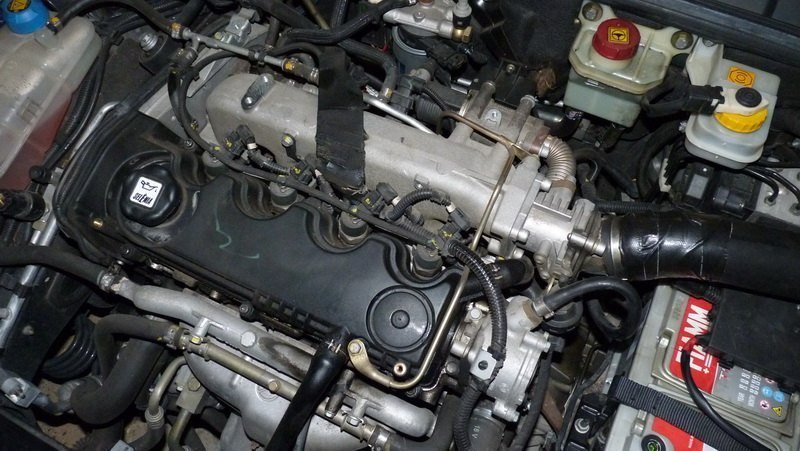

    [TD]Togliere la paratia coprimotore. Per farlo, occorre svitare il tappo dell'olio. Riavvitarlo subito dopo.[/TD]
    [/TR]
    [TR]

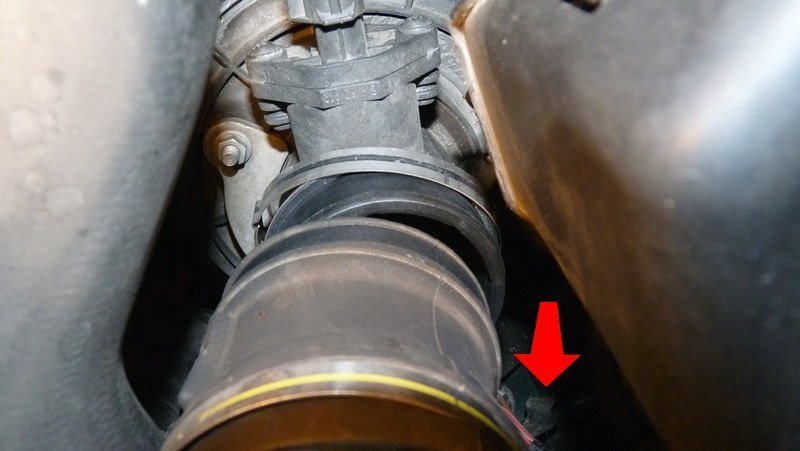

    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 2 [/TD]
    [TD]Agire sul lato destro del manicotto flessibile (tubo a U di plastica rigida posto davanti al motore). Vi sono due collari in acciaio INOX: quello più in alto stringe il manicotto ad un anello di tenuta in gomma, quello inferiore stringe l'anello di tenuta al tubo che esce dal coperchio della scatola del filtro dell'aria. Consiglio di allentare quello più in basso. Io qui li tolgo entrambi, per sostituirli con delle fascette stringitubo (non necessario).[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 3 [/TD]

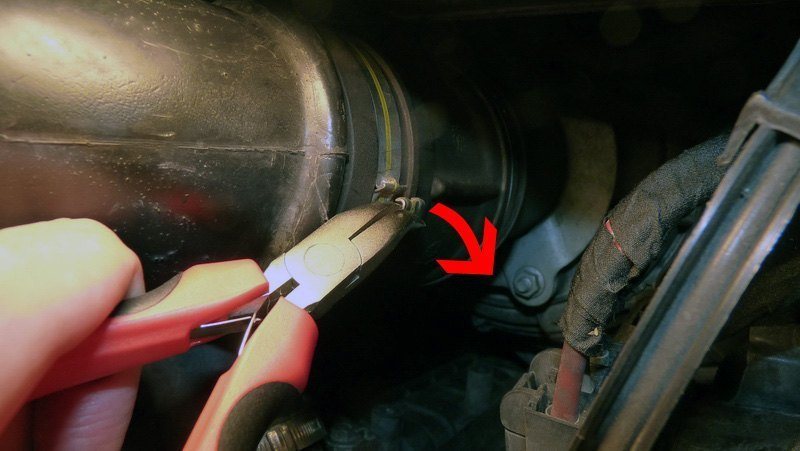

    [TD]Per togliere il collare occorre tirare con delle pinze sottili questo gancetto e fargli scavalcare il suo appoggio, deformandolo un po'.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 4 [/TD]

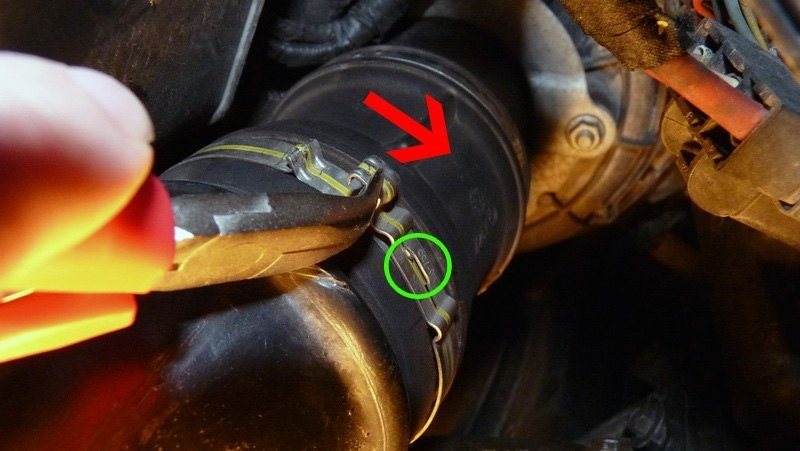

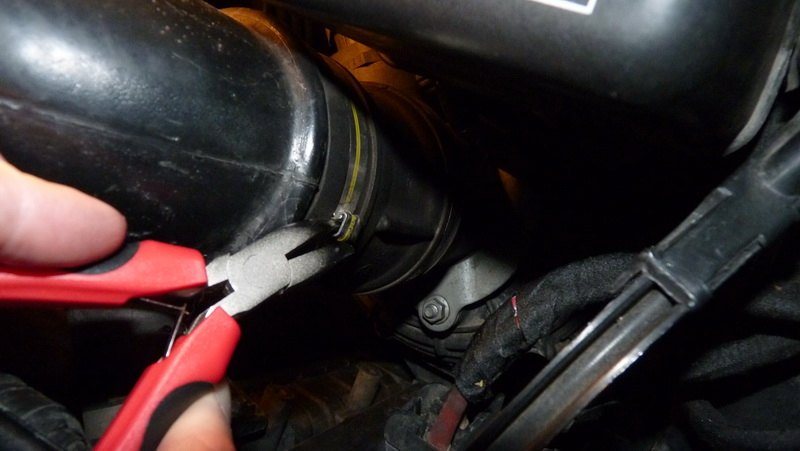

    [TD]Far scorrere il gancetto nella sua guida controllando la fine della sua corsa, indicata dalla linguetta nella fessura (cerchietto verde). Il collare non si apre, è fatto su misura, solo si allarga o si stringe.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 5 [/TD]

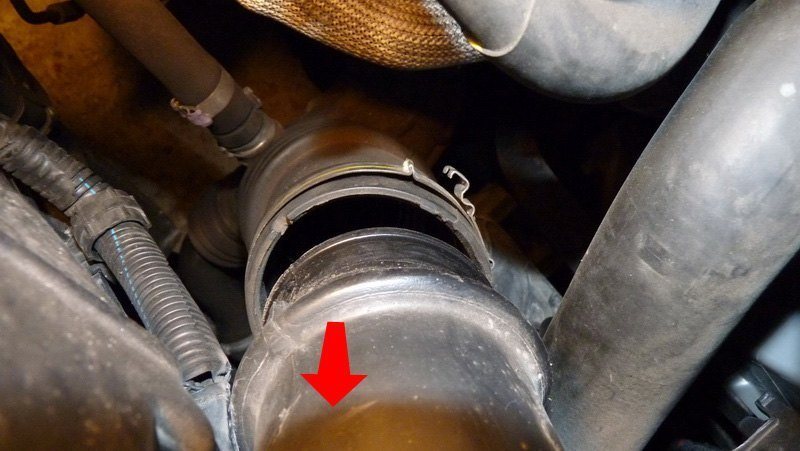

    [TD]Allo stesso modo allentare il collare sul lato sinistro del tubo.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 6 [/TD]

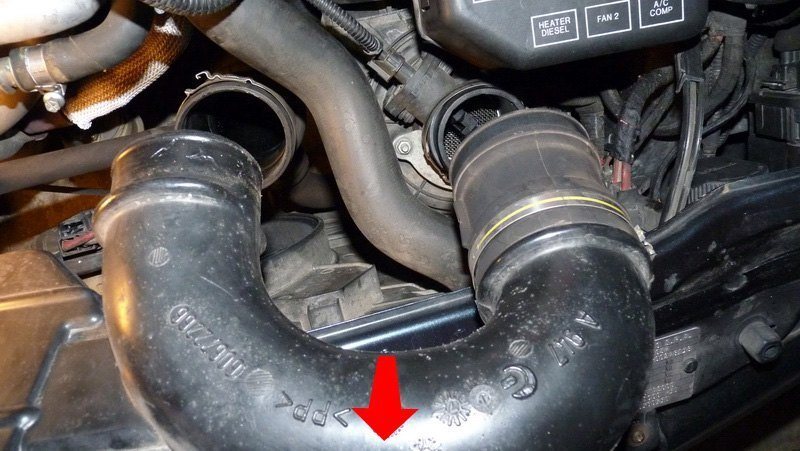

    [TD]Sfilare il manicotto dalla sua sede, un lato alla volta, mantenendo la base con una mano e tirando in su il tubo con l'altra. In foto, quello destro.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 7 [/TD]

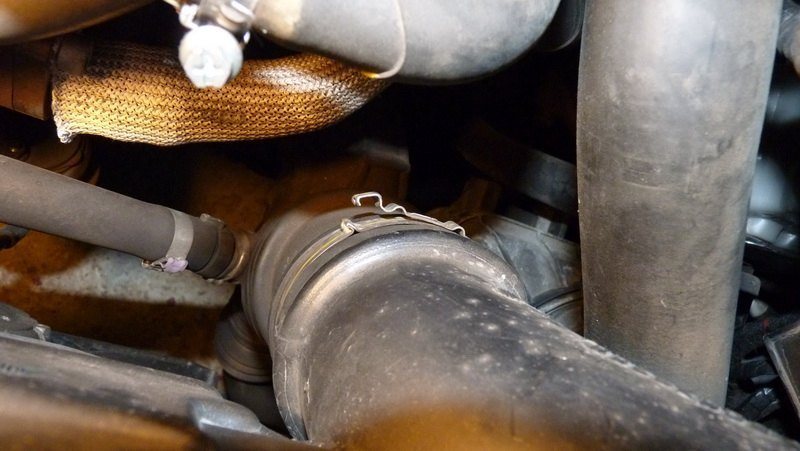

    [TD]Lato sinistro sfilato.[/TD]
    [/TR]
    [TR]

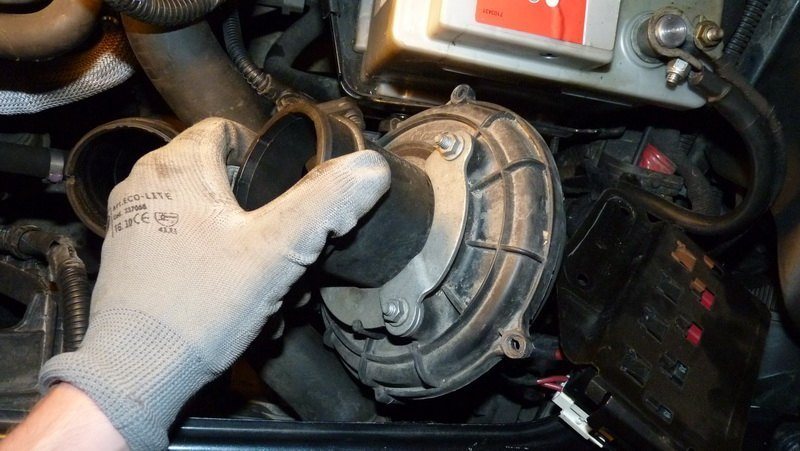

    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 8 [/TD]
    [TD]Togliere quindi il manicotto e metterlo da parte.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 9 [/TD]

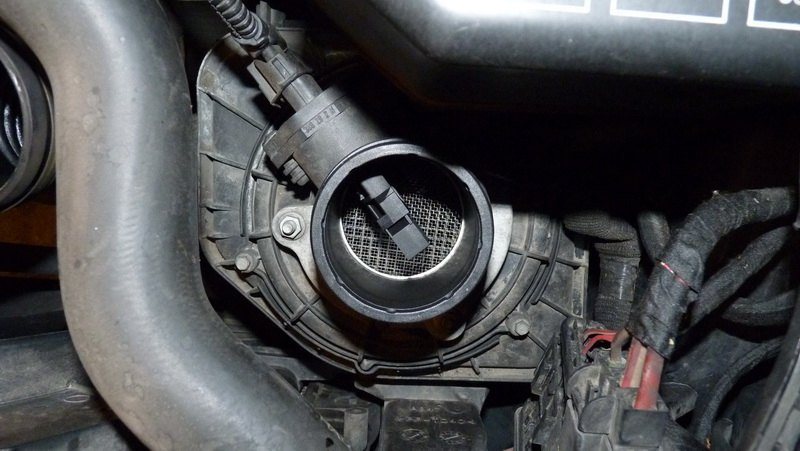

    [TD]Si inizia ad intravedere qualcosa: il debimetro, ovvero quel connettore che attraversa la parte di tubo rimasta.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 10 [/TD]

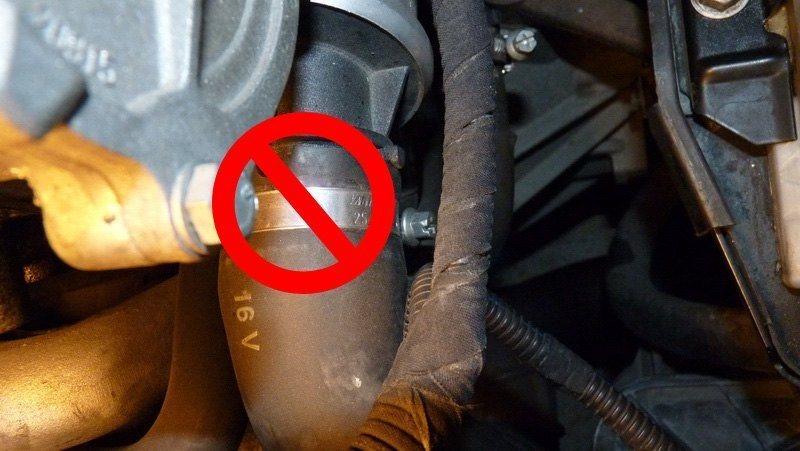

    [TD]Occorre dunque farsi spazio per riuscire a smontare il coperchio della scatola del filtro. Non allentare questa fascetta e sfilare il tubo che attraversa proprio la zona interessata, perchè ci passa il liquido di raffreddamento.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 11 [/TD]

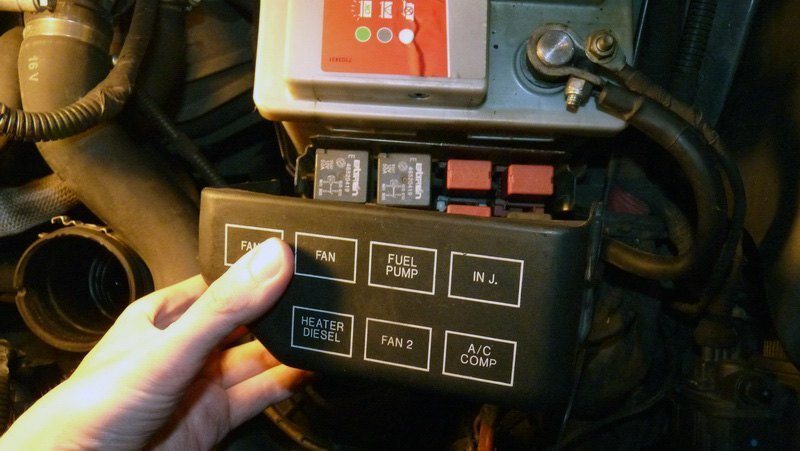

    [TD]La via scelta è quella di smontare la scatola porta relè e fusibile. Togliere il coperchio. E' solo appoggiato, basta alzarlo.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 12 [/TD]

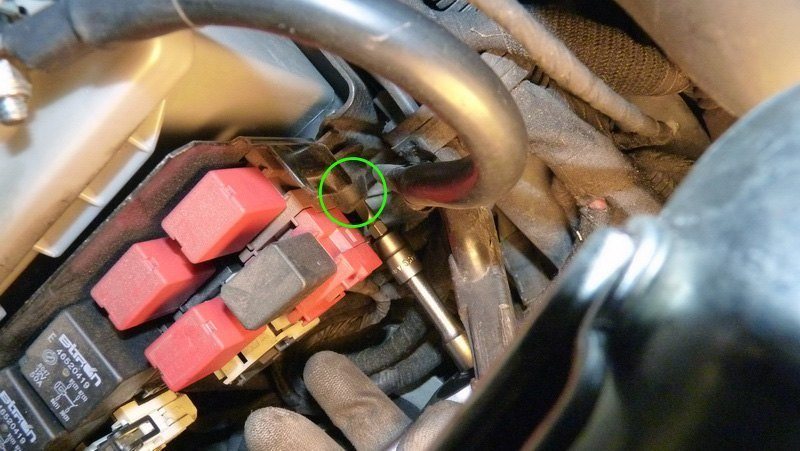

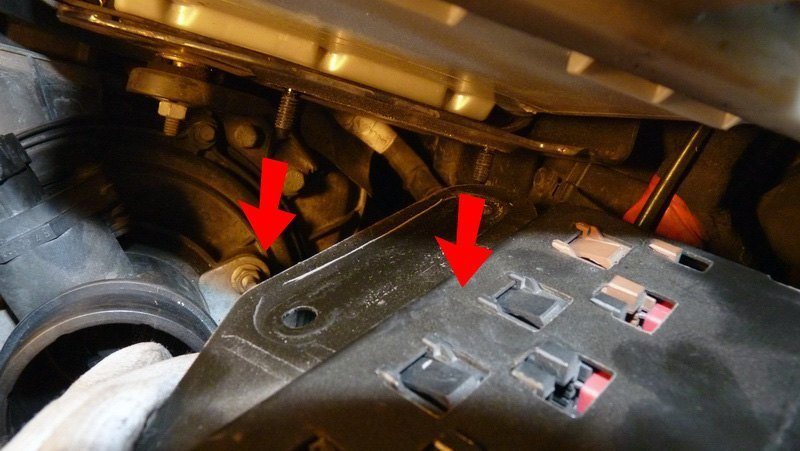

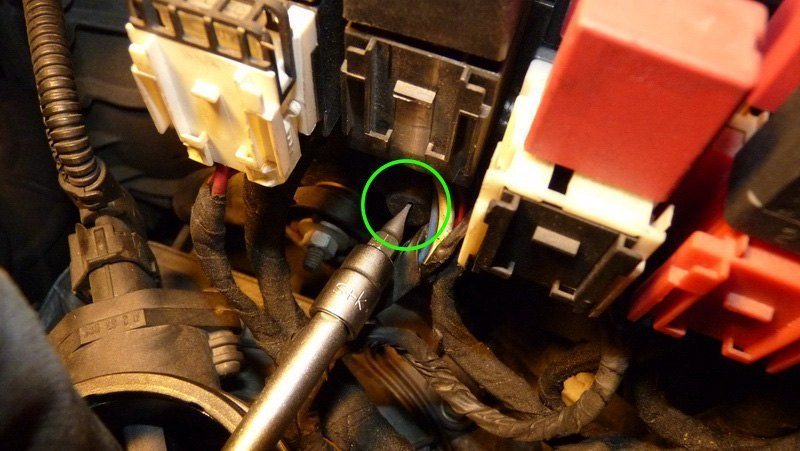

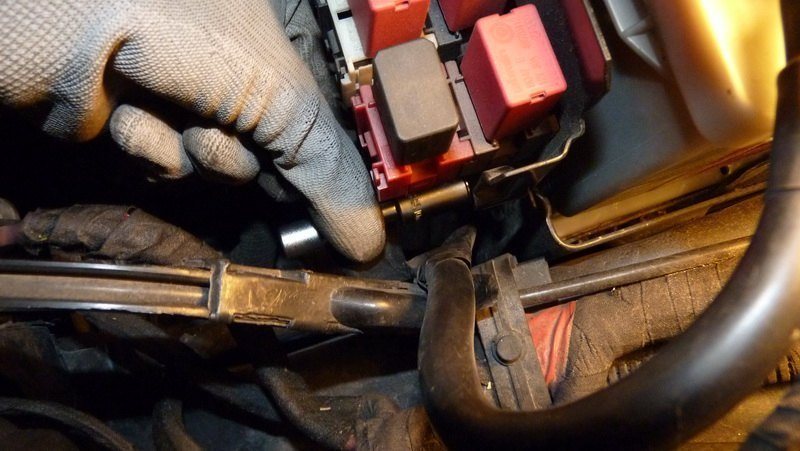

    [TD]La staffa verticale di metallo in cui sono incastrati i relè è fissata al vano batteria con due bulloni. Per raggiungerli, con un cacciavite a taglio, occorre prima svitare due copri dadi di plastica nera. Il primo si trova sulla parte anteriore sinistra, sotto le scatoline, dove escono i cavi (cerchietto verde).[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 13 [/TD]

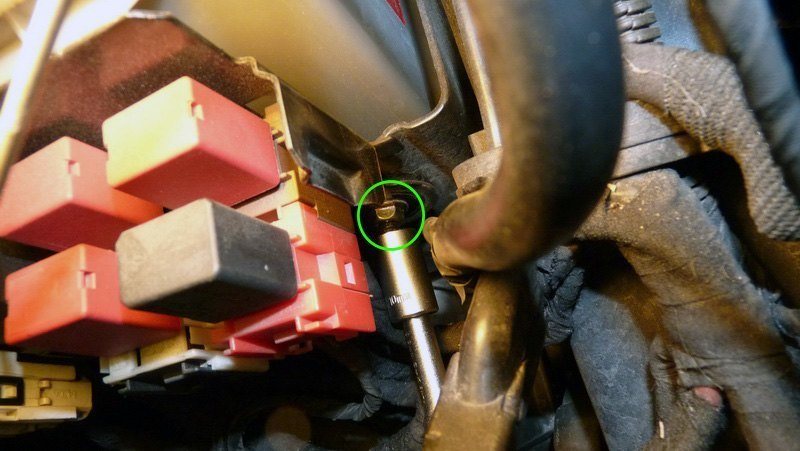

    [TD]Il secondo è sulla destra, alla stessa altezza.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 14 [/TD]
    [TD]Scoperti i dadi, allentarli con chiave a bussola per poi svitarli a mano, così da non perderli.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 15 [/TD]
    [TD]Sfiliare la staffa dalla sua sede, semplicemente tirando.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 16 [/TD]
    [TD]Riporla sulla destra; ora si ha abbastanza spazio per lavorare.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 17 [/TD]

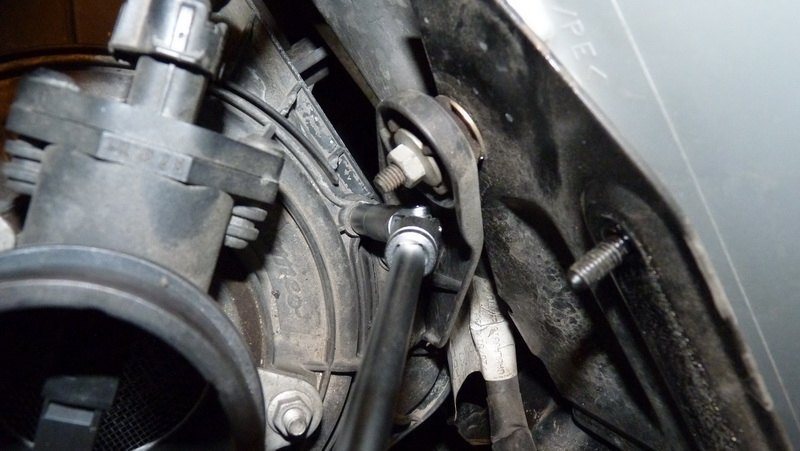

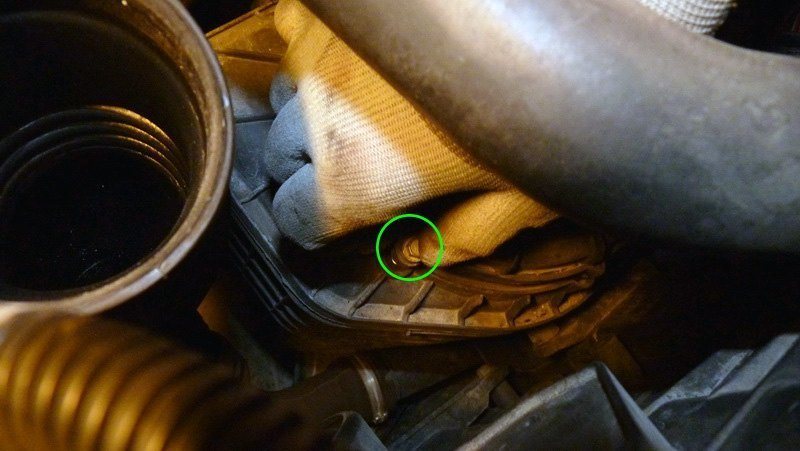

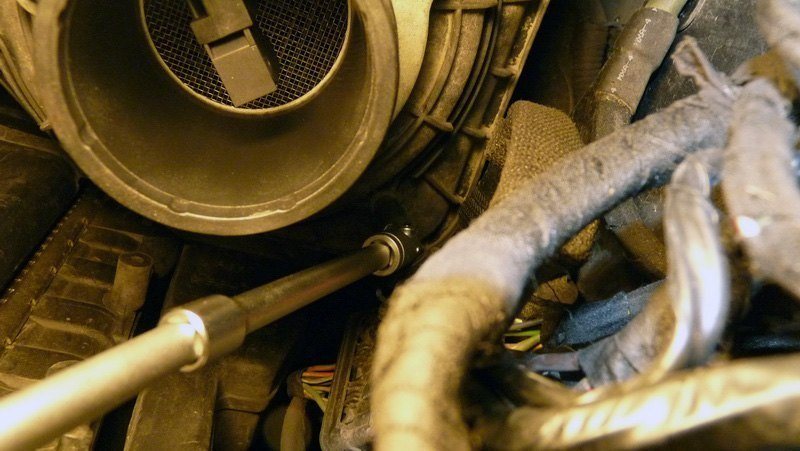

    [TD]Togliere tre viti poste lungo il perimetro del coperchio del filtro. Consiglio una chiave a bussola con snodo cardanico. Basta allentare le viti con la chiave per poi toglierle a mano, come prima.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 18 [/TD]

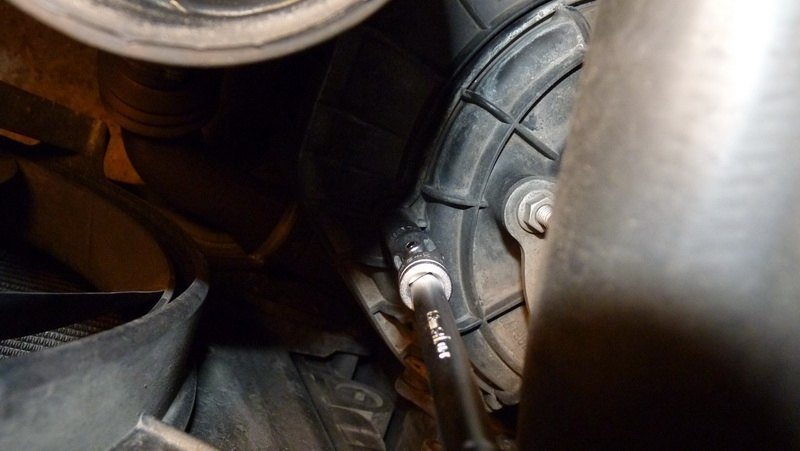

    [TD]Vite numero due.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 19 [/TD]
    [TD]E tre.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 20 [/TD]

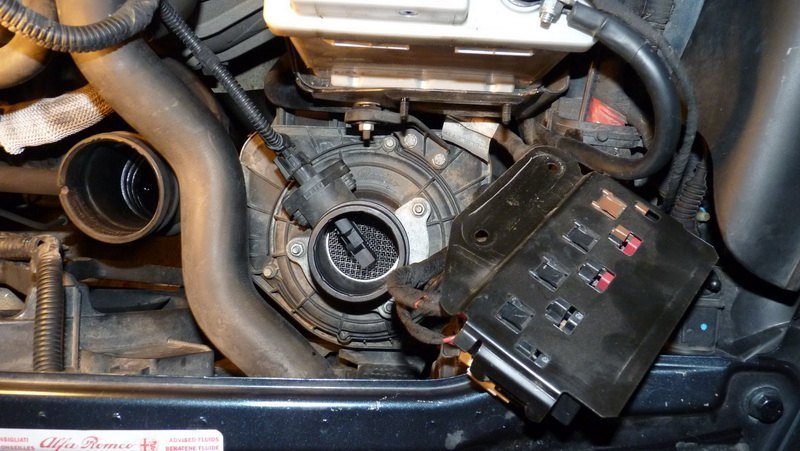

    [TD]Alzare il coperchio e metterlo sulla sinistra. Potreste trovarvi "incollato" il filtro vecchio: è normale. Basta separarlo per poi toglierlo dopo.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 21 [/TD]

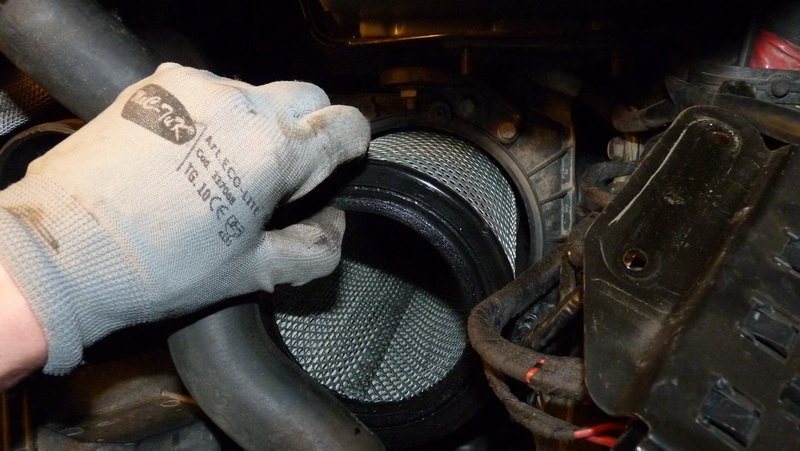

    [TD]Levare il filtro, tirandolo semplicemente in su.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 22 [/TD]

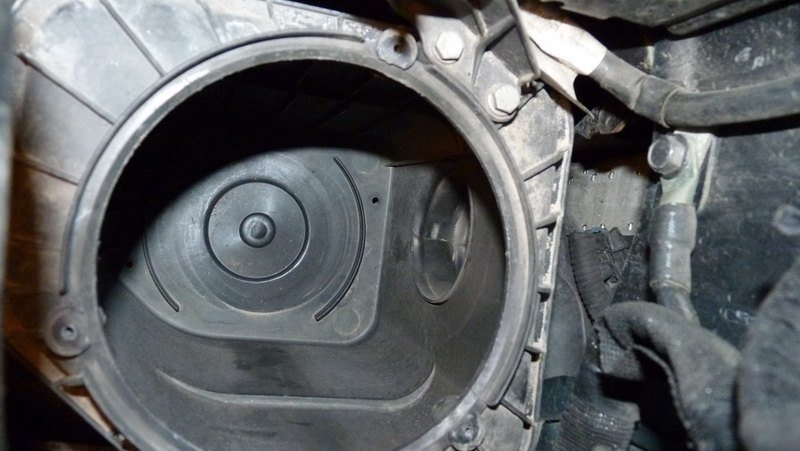

    [TD]Vano della scatola del filtro.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 23 [/TD]

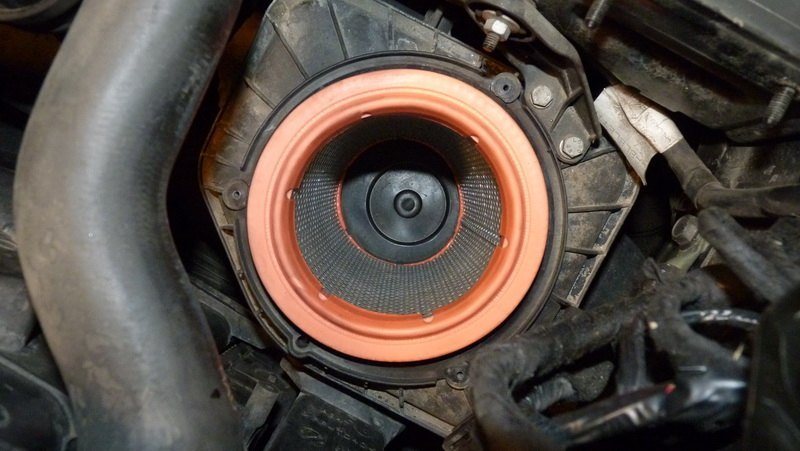

    [TD]Inserire il ricambio, ponendolo al centro della scatola. Non esiste un verso alto, entrambi sono uguali.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 24 [/TD]
    [TD]Appoggiare il coperchio della scatola sul filtro nuovo e premerlo per far adattare la nuova guarnizione alla parte interna del coperchio. Dovrebbe avanzare uno spazio di circa 1 cm fra il coperchio e la scatola, formato dallo spessore della nuova guarnizione. Controllare nuovamente che il coperchio e la scatola coincidano. Puntare le tre viti con una mano mentre con l'altra si tiene premuto il coperchio. Avvitarle definitivamente con la chiave. In quest'ultimo passaggio il coperchio comprimerà il filtro e sigillerà la scatola.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 25 [/TD]
    [TD]Rimontare la scatola dei relè ed il manicotto flessibile. Il lavoro è finito.[/TD]
    [/TR]
    [TR]
    [TD] foto Sostituzione filtro aria su Alfa 156 JTD - Guida passo-passo - 26 [/TD]

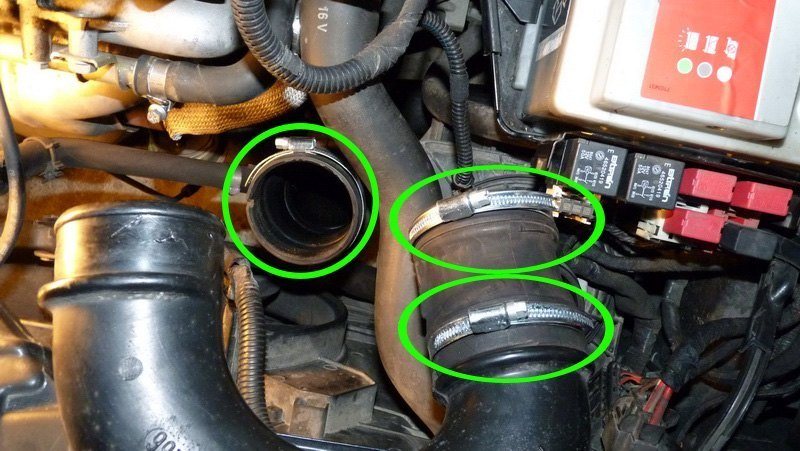

    [TD]N.B.: per chi volesse sostituire i collari in INOX con delle fascette stringitubo, la misura adatta è di 60-80 mm (queste in foto sono di misura 70-90 mm, un po' troppo grandi ma vanno bene comunque).[/TD]
    [/TR]
    [/TABLE]

    A Autista46 e MichaelAR piace questo messaggio.
  2. Sto caricando...

    Potrebbe interessarti anche: Forum Data
    Alfa 156 1.9 Jtdm 140 CV - Sostituzione olio + filtro + flush Guide Fai da te 12 Agosto 2015
    Alfa 156 1.9 Jtdm 140 CV - Sostituzione filtro del gasolio Guide Fai da te 20 Luglio 2015
    Sostituzione filtri aria, gasolio, antipolline su Alfa 156 JTD Guide Fai da te 9 Luglio 2006

  3. Guida eccezionale
    grazie

  4. Grazie per l'ottima guida!!
    Un solo dubbio: quando ho appoggiato il coperchio sul nuovo filtro ho notato una distanza di circa 8 mm fra coperchio e scatola.
    Avvitando le tre viti a fondo, il coperchio ha aderito alla scatola, ma a motore acceso mi sembra ci siano degli spifferi intorno al coperchio, quasi a indicare una incompleta chiusura.. è normale???

    Grazie in anticipo
    Marco

  5. Intanto mi presento come nuovo iscritto anche se "nuovo" nn sono avendo rifatto da poco la registrazione scaduta da anni (2007-2008 se nn ricordo male.
    Buon tutorial, l'ho rivisitato qualche giorno fa con delle varianti anche perchè sono alla seconda 156 JTD 1900 (le ho dal 2007 prima la Giugiaro sw 140 Cv ,poi quella attuale sempre sw del 2005 150 cv ) e un pò la conosco :
    1)Non ho rimosso il coperchio protezione iniettori e cmq nn serve togliere il tappo dell'olio per rimuoverlo.
    2)ho evitato di smontare il complessivo fusibili perchè inutile e fastidioso : difatti si riesce benissimo a sfilare il coperchio con debimetro senza troppi problemi.
    3)ho riutilizzato le fascette originali ad aggancio preferite a quelle a vite senza fine.
    4)mentre ci siete prima di rimontare il manicotto aria spruzzate sull'alberino della valvola wastegate della turbina un pò di svitol o grasso spay : con il tempo potrebbe indurirsi o peggio ancora bloccarsi !
    Ciao Maurizio
