Tutto sui Led all'interno delle nostre Alfa scheda tecnica

Discussione in 'Schede Tecniche' iniziata da King83, 29 Febbraio 2008.

  1. la guida è "work in progress" ovvero in continua correzione chiunque trovi errori o inesattezze le segnali, voglio aggiungere anche guide al montaggio a mano a mano che le trovo ...

    Cominciamo col dire che i Led hanno dei pregi e dei difetti:

    - una maggiore efficienza luminosa delle lampadine sia ad incandescenza che alogene questo significa che a parità di luce consumano molta meno corrente,
    - hanno una durata superiore(superiore a 50.000 ore),
    - sono insensibili a umidità e vibrazioni

    hanno però dei difetti:

    - sono sensibilissimi alle variazioni di tensione (con -10% si spengono con +10% si bruciano) occorre quindi una circuiteria di protezione (si mette in serie una resistenza ed eventualmente un diodo zener)
    - sono sensibili alle temperature (+ è alta + si accorcia la loro durata meglio non metterli vicino a fonti di calore e comunque fare in modo che la resistenza in serie che è la maggior fonte di calore rispetto al Led stesso sia ben areata o comunque non a contatto)
    - funzionano con corrente continua (in alternata hanno bisogno di una circuiteria che assorba le tensioni negative)

    (consiglio wikipedia per info più approfondite)

    Inoltre, la caduta di tensione dei LED è relazionata al colore della luce emessa, come riportato nella seguente tabella:

    Tipologia LED Caduta di tensione Volt
    Colore infrarosso 1,3
    Colore rosso 1,8
    Colore giallo 1,9
    Colore verde 2,0
    Colore arancio 2,0
    Flash blu/bianco 3,0

    Per la categoria dei Led bianchi occorre sottolineare che esistono due tipi di luminosità ricercata quella solare (4500°K effetto luce lampadina a filamento) e quella lunare (5500°K effetto luce xenon)

    Esiste poi una categoria di Led detta RGB che è in grado di variare la propria colorazione al variare della tensione applicata, hanno bisogno quindi di una circuiteria di controllo della tensione (quindi di un regolatore di tensione) che gestisca le diverse colorazioni desiderate, data questa peculiarità sono abbastanza costosi ma si sà il mondo tuning non ha confini.... foto Tutto sui Led all'interno delle nostre Alfa scheda tecnica - 1 http://www.147virtualclub.it/forum/images/smiles/asd.gif


    I Led non sono tutti uguali e si differenziano, oltre che per il colore della luce offerta, per svariate caratteristiche:

    -DIMENSIONI 3/5/8/10mm

    -ASSORBIMENTO
    Basso consumo (tipo il Led dello standby della tv) sono colorati esternamente, di solito si trovano verdi, rossi e gialli ed hanno un assorbimento in corrente da 3-10mA
    Normali hanno un assorbimento di 10-15mA
    Flash sono invece trasparenti indipendentemente dal colore della luce emessa e il loro assorbimento è tra i 20-40mA

    -ANGOLO DI ILLUMINAZIONE
    Puntiforme 10-20°
    Diffusa, Led flash Superflux fino a 120°

    -ILLUMINAZIONE OFFERTA da 70millicandele fino a 20candele per i Led Flash HighPower da 1W
    (per illuminazioni superiori ci sono lampade composte da più Led HighPower o Superflux da 0,5 o 1W ciascuno)

    Queste sono tutte caratteristiche a cui bisogna prestare attenzione nell'acquisto dei Led per non ritrovarsi poi con illuminazioni troppo scarse o troppo puntiformi (controllare quindi nelle lampade i tipi di Led impiegati normali/HighPower/Superflux/0,5 o 1W/millicandele prodotte/assorbimento e voltaggio di funzionamento per calcolare la resisteza/colore del fascio luminisoso)



    AD OGNI LED VA APPLICATA UNA RESISTENZA IN SERIE per permetterne il funzionamento con tensioni diverse da quelle di funzionamento del Led, non sempre però serve, infatti tante lampade vengono vendute con funzionamento dichiarato a 12V che è la tensione fornita dalle batterie delle nostre auto, mentre per tensioni diverse occorre dimensionare una resistenza adatta

    UNA RESISTENZA IN PARALLELO AD OGNI LED VA MESSA SULLE NOSTRE ALFA PER "INGANNARE IL BC" che a lampada spenta altrimenti darebbe il messaggio di errore (ovvero lampada bruciata) in quanto esso invia periodicamente dei segnali di prova e se rileva ritorni diversi da quelli preimpostati accende la spia delle luci nel quadro strumenti dato che l'assorbimento del circuito con il Led senza questa resistenza è bassissimo

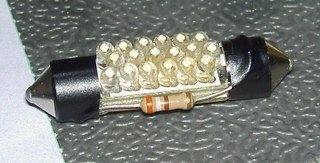

    COME APPLICARE LA RESISTENZA AL LED:

    La resistenza opportunamente dimensionata va messa in parallelo,
    la resistenza o la si salda direttamente ai poli del Led oppure la si collega in parallello lontano dal Led usando un mammut e due fili(operazione consigliata ove possibile)
    la resistenza non ha un verso quindi un polo vale l'altro nel saldare (diverso il discorso dei Led invece che hanno una polarità di funzionamento ben definita attenzione!)

    foto Tutto sui Led all'interno delle nostre Alfa scheda tecnica - 2

    CALCOLO DELLA RESISTENZA DA APPLICARE AL LED

    per calcolare il valore della resistenza da mettere in serie al Led occorre applicare la legge di ohm:

    V=RxI quindi R=V/I

    dove R è la resistenza che ci serve V è la tensione di alimentazione della resistenza e I è la corrente sopportata dal Led
    (x esempio prendiamo un led da 20mA)

    V=Va-Vi

    dove Va è la tensione di alimentazione (12v in auto)
    Vi è la tensione di alimentazione del Led
    (dipende dal nostro acquisto per esempio 1,9v)

    avremo quindi R=V/I=(12-1,9)/0,02=505ohm occorrerà quindi per alimentare correttamente un diodo da 1,9v con 00,2mA una resistenza di 505ohm si comprerà quindi la resistenza in commercio col valore più vicino a questo

    In linea generale, quando non si possiede il datasheet specifico, si può considerare per i LED consueti di diametro 5 mm una tensione Vf pari a circa 2 V ed una corrente di lavoro If prudenziale di 10-15 mA, fino a 20 mA. Valori superiori di corrente sono in genere sopportati, ma non assicurano un funzionamento duraturo. Quindi, secondo la suddetta formula, la resistenza dovrà essere compresa tra questi due valori:

    Rs(max)=(12-2)\0,010 = 1000 ohm (valore standard = 1K ohm)

    Rs(min)=(12-2)\0,020 = 500 ohm (valore standard = 560 ohm)

    Per i LED di tipo flash, per i quali come si è detto la corrente può variare tra 20 e 40 mA, i valori minimo e massimo della resistenza saranno 250 e 500 (valori standard 270 Ohm e 470 Ohm).



    ECCO UNA LISTA DELLE LAMPADE MONTATE NELLA 147/GT DA PRENDERE COME RIFERIMENTO PER L'ATTACCO DEI LED

    CORRISPONDENZE ATTACCHI

    H6W = BAX9S (piloni asimmetrici)
    T4W = BA9S = 1895 (piloni simmetrici)
    W5W = T10W = 194
    P21W = BA15S = 1156
    P21W/5W = BA15D = 1157 / = BAY15D con piloni asimmetrici
    PY21W = BAU 15S

    foto Tutto sui Led all'interno delle nostre Alfa scheda tecnica - 3 foto Tutto sui Led all'interno delle nostre Alfa scheda tecnica - 4 foto Tutto sui Led all'interno delle nostre Alfa scheda tecnica - 5 foto Tutto sui Led all'interno delle nostre Alfa scheda tecnica - 6 foto Tutto sui Led all'interno delle nostre Alfa scheda tecnica - 7



    - ABBAGLIANTI E ANABBAGLIANTI:
    H7 da 55W

    - FENDINEBBIA: H1 da 55W

    - POSIZIONI ANTERIORI: H6W da 6W GT-147 serie 0 (=BAX9S o limando un attacco T4W=BA9S=1895)/ W5W 147restyling (= T10W = 194)
    (lampada 6Led / Resistenza 390 Ohm 2W) 8euro
    (Led HighPower 1W/Resistenza 390ohm da 2W) <5euro
    per tutti è consigliato l'uso di un diodo zener da 12V di protezione

    - FRECCIE ANTERIORI: PY21W da 21W
    (lampada 20Led HighPower da 1W)

    - FRECCIE LATERALI, TARGA, PLAFONIERA E CASSETTO PORTAOGGETTI: W5W da 5W
    (lampada da 6Led / Resistenza 390 Ohm da 2W) 8euro
    (Led HighPower da 1W/ Resistenza 390 Ohm 2W)

    - FRECCIE POST, RETROMARCIA, RETRONEBBIA: P21W da 21W (= BA15S = 1156)
    (FRECCIE: lampada a 12Led luce arancio da 1W/Resistenza 300 Ohm 2W)<11euro
    (FRECCIE: lampada a 24Led luce arancio da 3W)
    (RETROMARCIA: lampada a 13Led Superflux luce bianca fa più luce della alogena /Resistenza 300 Ohm 2W) 15euro
    (RETROMARCIA: lampada a 36Led luce bianca da 1W/Resistenza 300 Ohm 2W)
    (RETRONEBBIA: lampada a 13Led Superflux luce rossa fa più luce della alogena /Resistenza 300 Ohm 2W) <15euro
    (RETRONEBBIA: lampada a 36Led luce rossa da 1W/Resistenza 300 Ohm 2W)

    - POSIZIONE POST/STOP: P21W/5W da 5W/21W (= BAY15D = 1157)
    (lampada 18Led Superflux luce maggiore rispetto alle alogene/Resistenza 300 Ohm 2W))
    (lampada 13Led HighPower da 1W ancora meglio delle 18Led Superflux /Resistenza 300 Ohm 2W))
    (lampada 30Led SMD meno 20%luce delle HighPower /Resistenza 300 Ohm 2W))

    - STOP CENTRALE: W2,3W da 2,3W

    - LUCI POZZANGHERA E PLAFONIERA VANO BAGAGLI: C5W da 5W
    (LUCI POZZANGHERA: Led HighPower da 1w /Resistenza 390 Ohm 2W)
    (LUCI POZZANGHERA: siluro 6Led Superflux /Resistenza 390 Ohm 2W) 8euro
    (VANO BAGAGLI: siluro da 9Led luce come l'alogena /Resistenza 300 Ohm 2W) 9euro
    (VANO BAGAGLI: siluro da 18Led più luce dell'alogena /Resistenza 560ohm 1W/) 15euro

    - PLAFONIERE ABITACOLO (ANT E POST): C10W da 10W
    (siluro da 9Led 37mm luce come l'alogena /Resistenza 300 Ohm 2W) 9euro
    (siluro da 18Led 37mm più luce dell'alogena /Resistenza 560ohm 1W/) 15euro

    - PLAFONIERA SPECCHIO DI CORTESIA: W1,2W da 1,2W

    - MANOPOLE CLIMA PROGRESSION: lampada e relativo zoccolo codice ricambio 46799625 costo circa 8 €, nel caso si riesca ad estrarla si può sostituire solo la lampada tuttovetro
    (T5 da 12volt 1,2W)



    UNA PRECISAZIONE E' D'OBBLIGO:

    per tutte le luci interne si possono mettere led in quantità e colori desiderati, mentre per le luci esterne occorre rispettare il c.d.s. il quale pone come limite il colore specifico x ogni faro da non violare(cioè non è possibile x esempio mettere frecce con luce verde, posizioni blu o anabbaglianti viola)


    LED NELLE PLAFONIERE:

    per i Led nelle plafoniere o si procede alla sostituzione delle lampadine con dei 3 Led o si può installare la plafoniera della bravo versione sport che contiene già i Led (Il Led è arancione ma aprendola si possono sostituire con Led bianchi/rossi) avendo forma e dimensioni uguali a quella della 147 x questa è consigliata la sostituzione con quella della bravo mentre x la GT occorre procedere sostituendo le lampadine originali con dei Led da fissare manualmente in plafoniera

    codice 735445091 - Plafoniera bravo - 36,83 euro + iva
    codice 735445092 - Plafoniera bravo con microfono - 96,82 euro +iva

  2. Sto caricando...


  3. Re: Tutto sui Led all'interno delle nostre Alfa

    ciao king io ho seguito tutti i tuoi particolari e ho montato le lampade di posizione a led nella mia 147 con la relativa resistenza fornita a me da ledmania però il mio computer di bordo mi segnala sempre avaria di entrembe le luci.. cosa posso fare?? :confused:

  4. Re: Tutto sui Led all'interno delle nostre Alfa

    bhè bisogna vedere se ti hanno dato la resistenza col valore giusto
    comincia col dire il tipo di lampada e resistenza presa poi vediamo
    non disperare il problema di errore del bc è solo un problema relativo al valore della resistenza applicata in parallelo al led e nei negozi di elettronica costano pochi centesimi quindi si può provare a prenderne più di una con valori diversi x fare esperimenti

  5. #4 fox77, 26 Marzo 2008
    Ultima modifica: 26 Marzo 2008
    Re: Tutto sui Led all'interno delle nostre Alfa

    Avendo delle H6W, e volendo mettere dei led alle posizioni, è meglio optare per delle HIGHPOWER o SUPERFLUX? Come resistenza confermate una 390 Ohm 2W? con questi valori il computer non segnala nulla, ma nel caso si fulminasse un led, fa visualizzare l'errore sul computer di bordo?
    Il diodo zener, come si applica, e dove?

    GRAZIE

  6. Re: Tutto sui Led all'interno delle nostre Alfa

    Dimenticavo.... se optassi per esempio su un Led SMD con 1 led frontale e 4 radiali, ponendo che me la vendano come led da 1W, la resistenza da usare resta la stessa?
    Insomma, se il led è venduto come 1W, si intende il consumo del totale dei led che compongono l'insieme dei led?

  7. Re: Tutto sui Led all'interno delle nostre Alfa

    si di solito indicano il consumo totale della lampada e comunque lo si può verificare con un banale tester

  8. #7 fox77, 26 Marzo 2008
    Ultima modifica: 26 Marzo 2008
  9. Re: Tutto sui Led all'interno delle nostre Alfa


    Saresti cosi gentile da postarmi una foto dei led che monti sulla tua( la lampada, non l'effetto da montati)?
    Inoltre sono più bianchi o azzurri?
    Che resistenza hai applicato?
    Il diodo zener, dove va messo?
    Conosci un sito dove vendono i led tipo i tuoi?

    Per favore rispondimi, perchè è importante, ho i fari aperti.
    Grazie

  10. Re: Tutto sui Led all'interno delle nostre Alfa

    Salve ragazzi. Scusate ho letto le interessantissime spiegazioni tecniche sul montaggio dei led e applicazioni di resistenze, ma sono un pò :decoccio: alllora vi chiedevo se gentilmente poteste fornirmi marca e tipo di lampada Led da montare sulla mia 156 sw 1.9 anno 2000 per avere una luce di retromarcia che permetta di vedere almeno. Cioè che led dovrei montare che abbia un assorbimento tale da ingannare il check lampade? Credo poi che il check comunque non controlli la luce della retromarcia (secondo manuale alfa), ma se mi consigliate voi è meglio e se possibile stessa cosa per le posizioni/stop posteriori. Lampada a 36 Led è sufficiente? Ciao e grazie.:D
