Alpine 932 - Alfa 156 1' serie : Installazione presa AUX

Discussione in 'Guide Fai da te' iniziata da PaperiNIK156TS, 8 Ottobre 2018.

  1. #1PaperiNIK156TS,8 Ottobre 2018
    Ultima modifica: 8 Ottobre 2018
    Premessa: inutile tentare l'utilizzo della presa posteriore CD per creare un ingresso AUX.
    L'autoradio comunica i comandi al caricatore CD mediante un BUS e se non riceve
    i relativi codici di ritorno, la funzione CD sull'autoradio non viene attivata e non vengono abilitati gli ingressi audio dx e sx.

    Requisiti: attrezzatura idonea e MANO FERMA ! :)
    Non staccare l'autoradio dall'impianto dell'auto se non si e' in possesso del CODE.

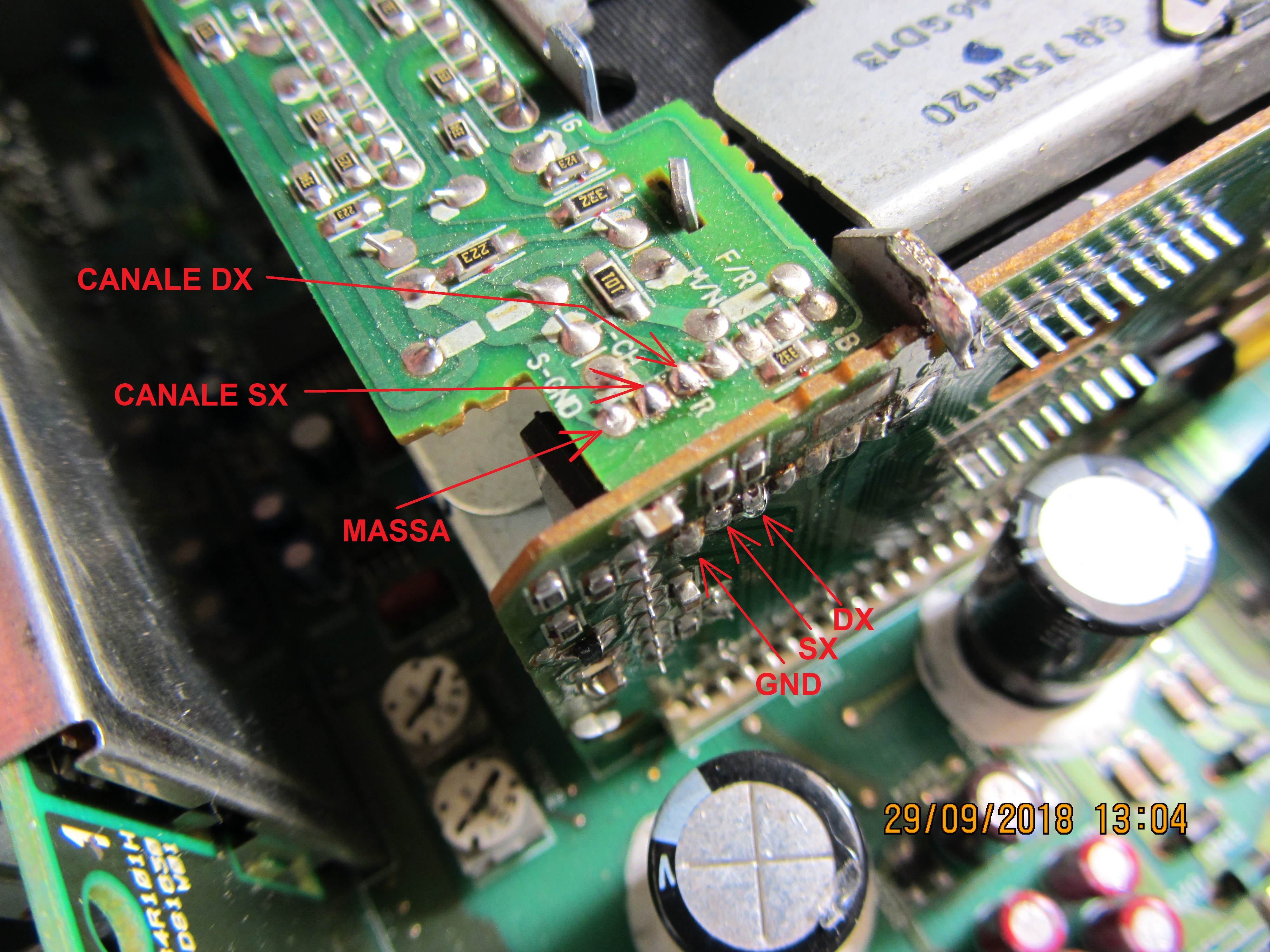

    Dopo aver smontato il coperchio (due vitine) individuate i punti nell'immagine che segue
    foto Alpine 932 - Alfa 156 1' serie : Installazione presa AUX - 1

    su quei punti vanno saldati due condensatori 10 microF 16 Volt
    se riuscite a trovare dei condensatori minuscoli, conviene fare il lavoro sullo stampato in orizzontale,
    altrimenti si può fare lo stesso sullo stampato in verticale, tanto non cambia niente.

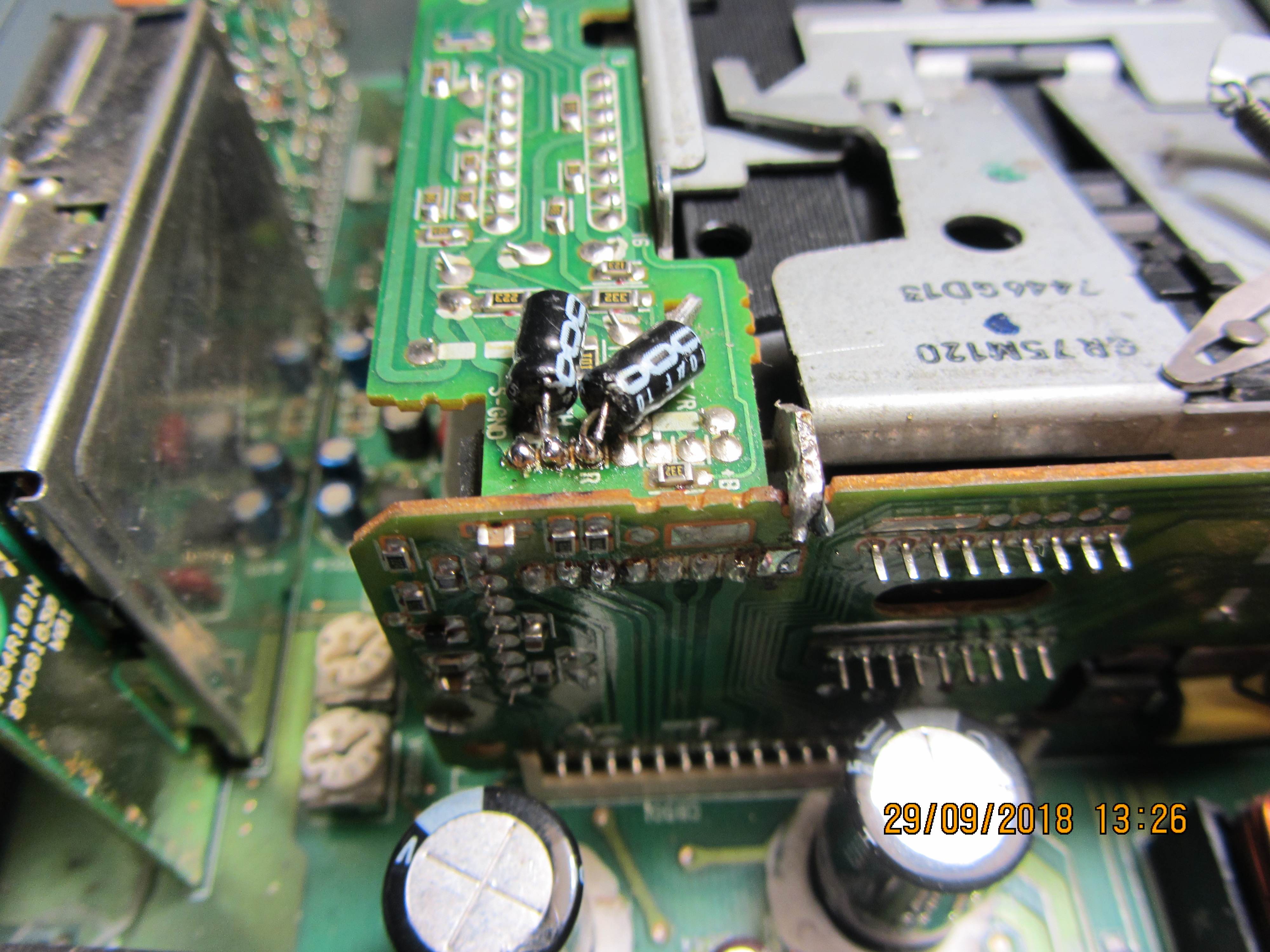

    Saldare i teminali negativi sullo stampato.
    foto Alpine 932 - Alfa 156 1' serie : Installazione presa AUX - 2

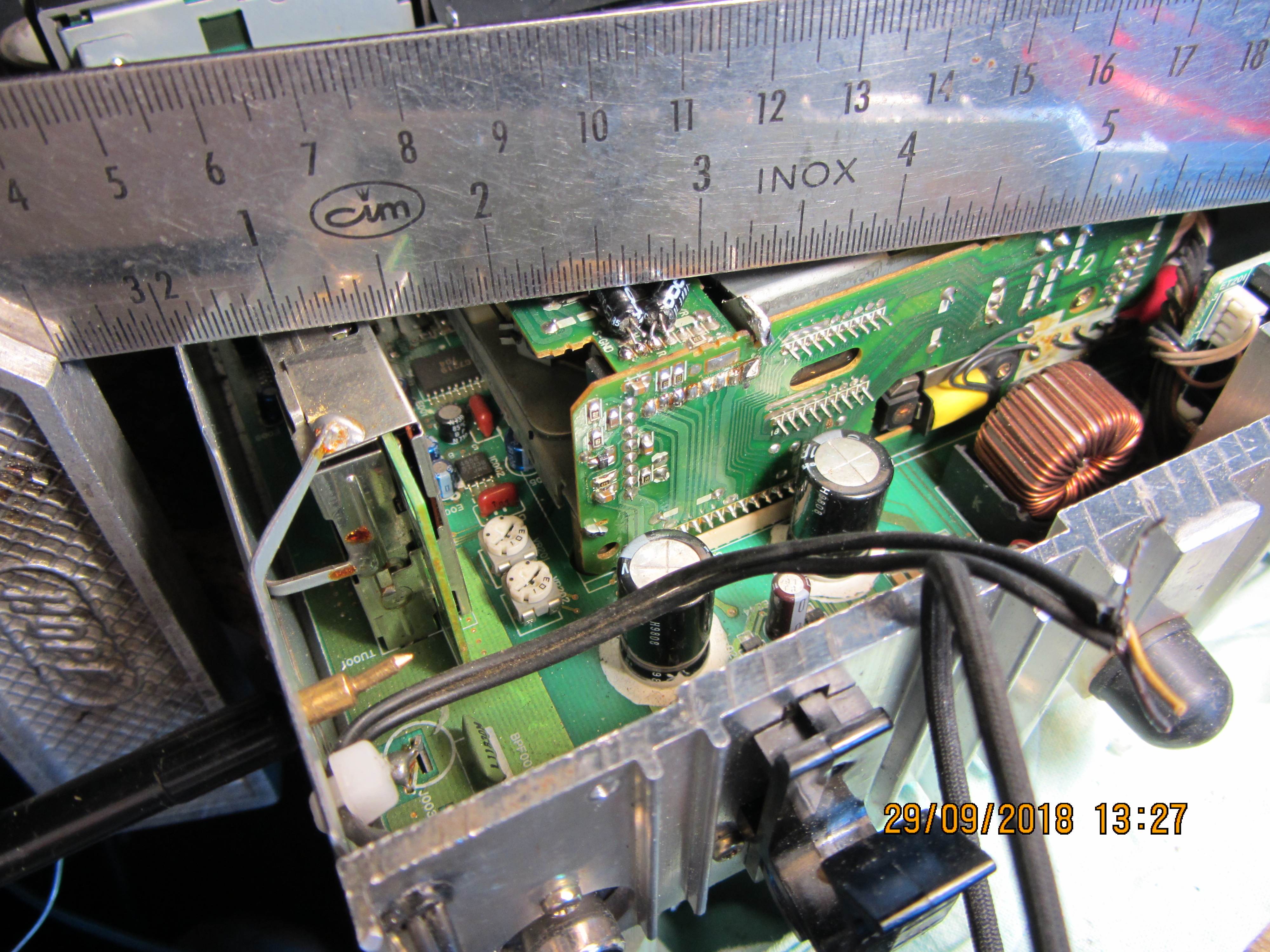

    nel caso di montaggio sullo stampato orizzontale,verificare che i condensatori non interferiscano con il coperchio
    foto Alpine 932 - Alfa 156 1' serie : Installazione presa AUX - 4

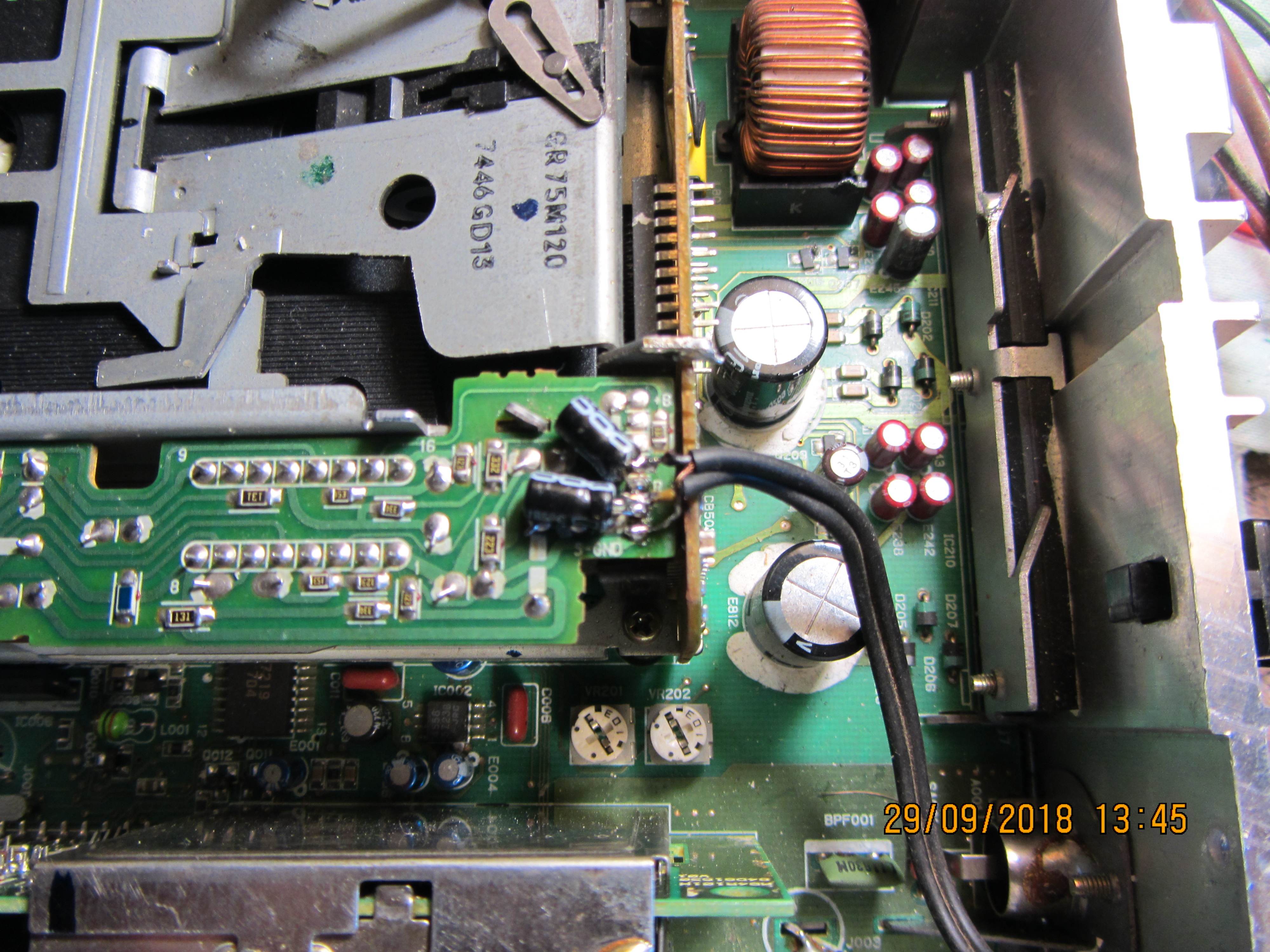

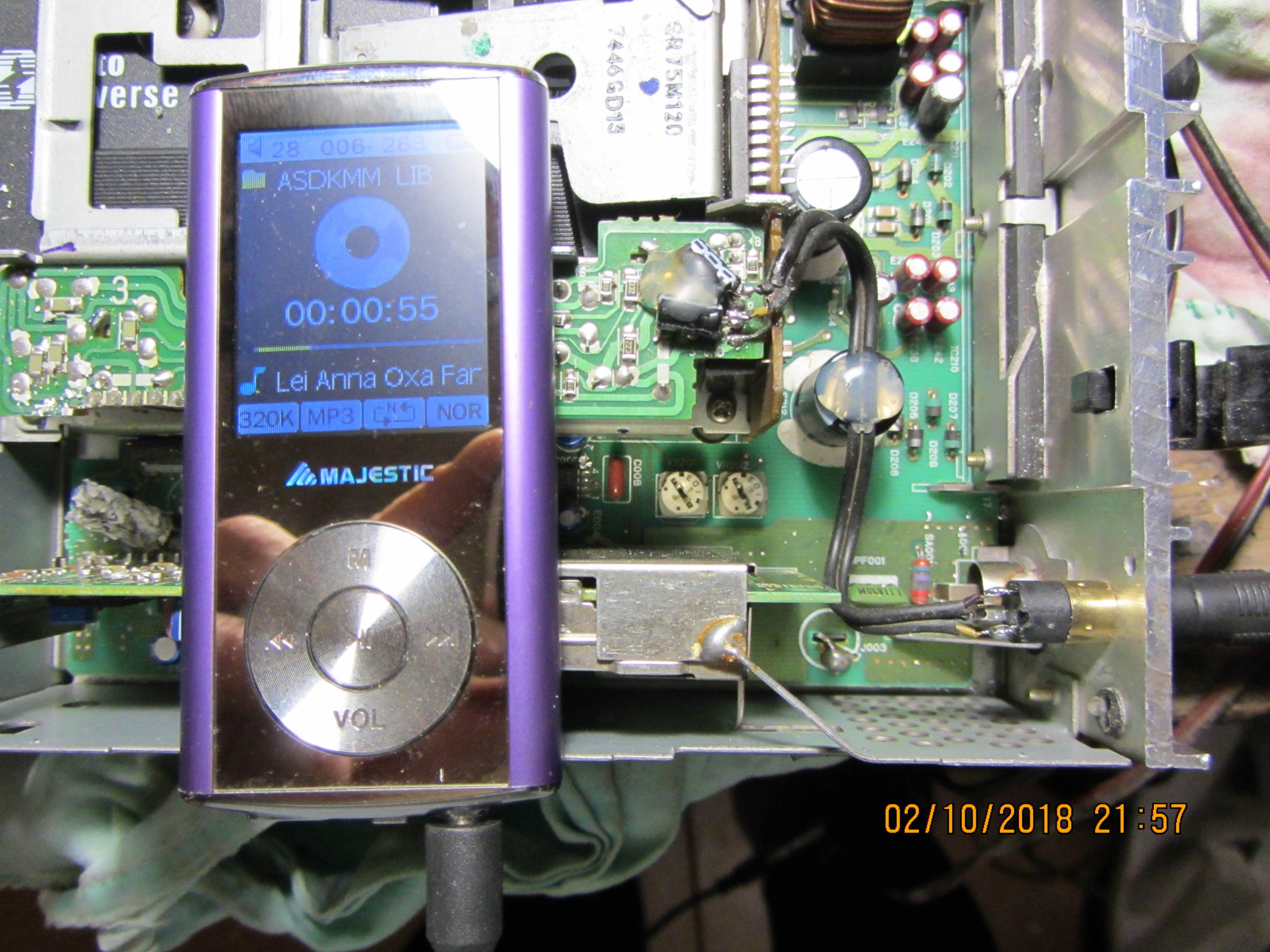

    Saldare un cavetto stereo schermato sui terminali rimasti liberi e la calza del cavetto sul punto MASSA.
    foto Alpine 932 - Alfa 156 1' serie : Installazione presa AUX - 5

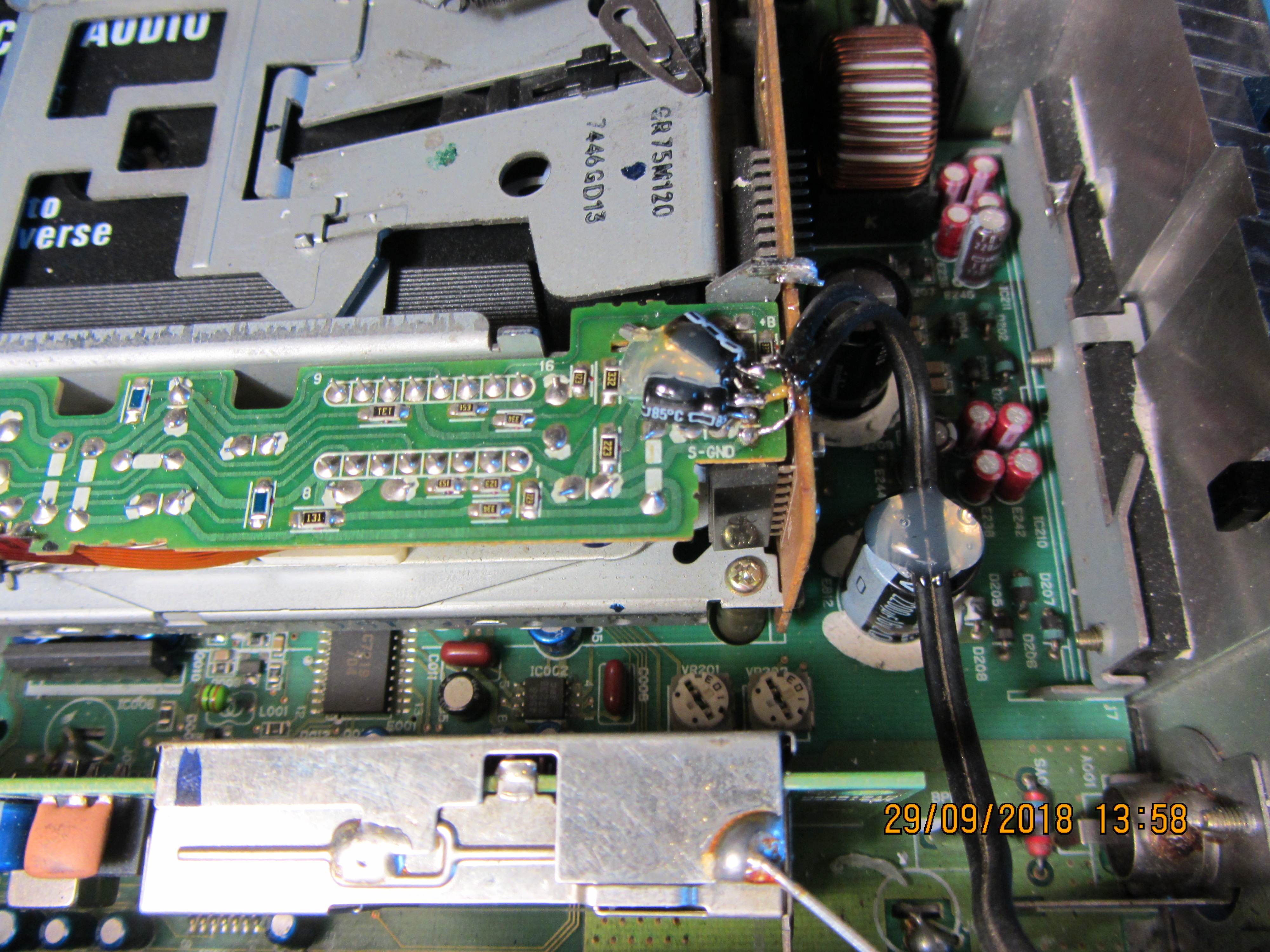

    Fissare i condensatori con un pò di colla a caldo
    foto Alpine 932 - Alfa 156 1' serie : Installazione presa AUX - 6

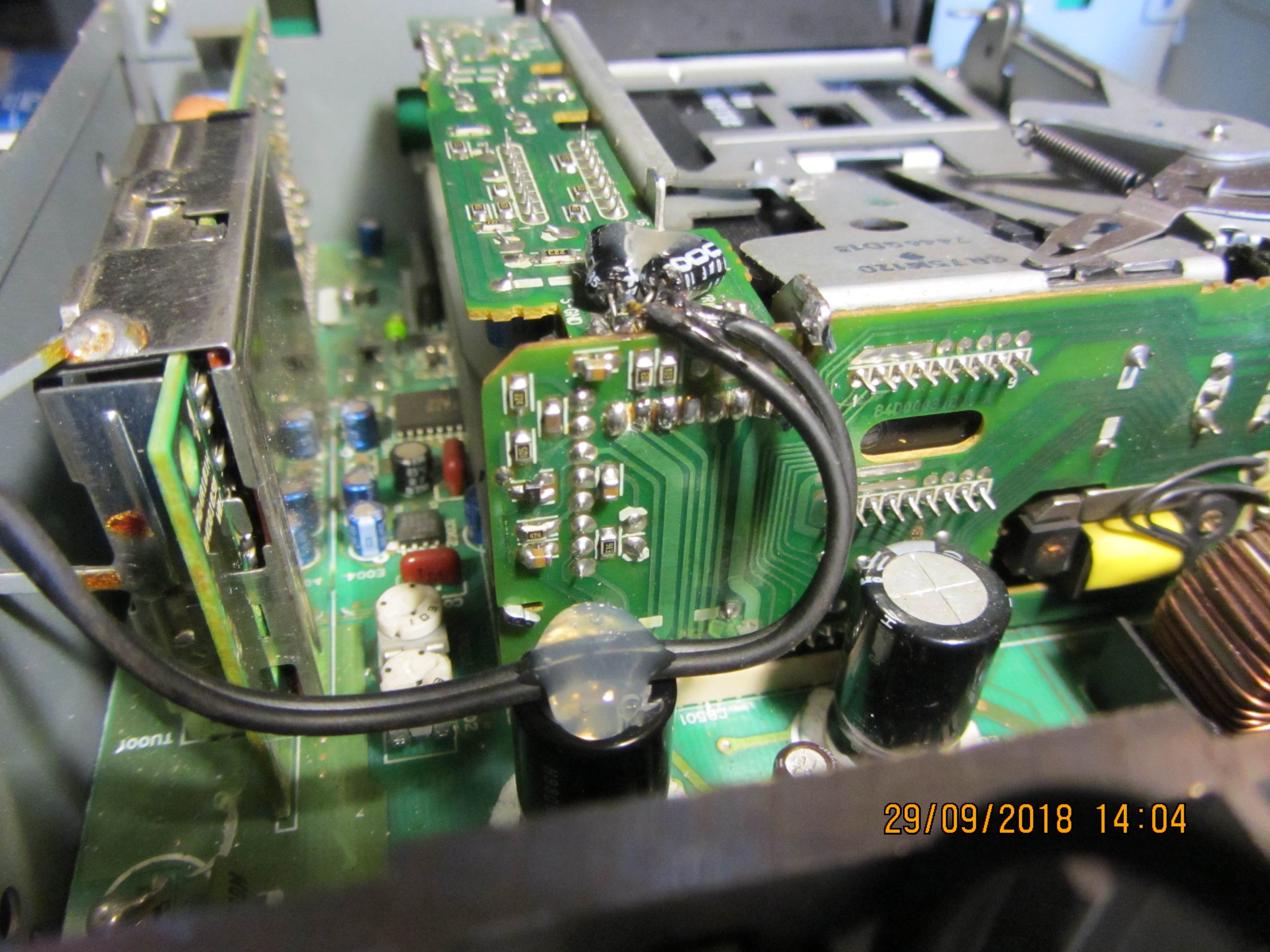

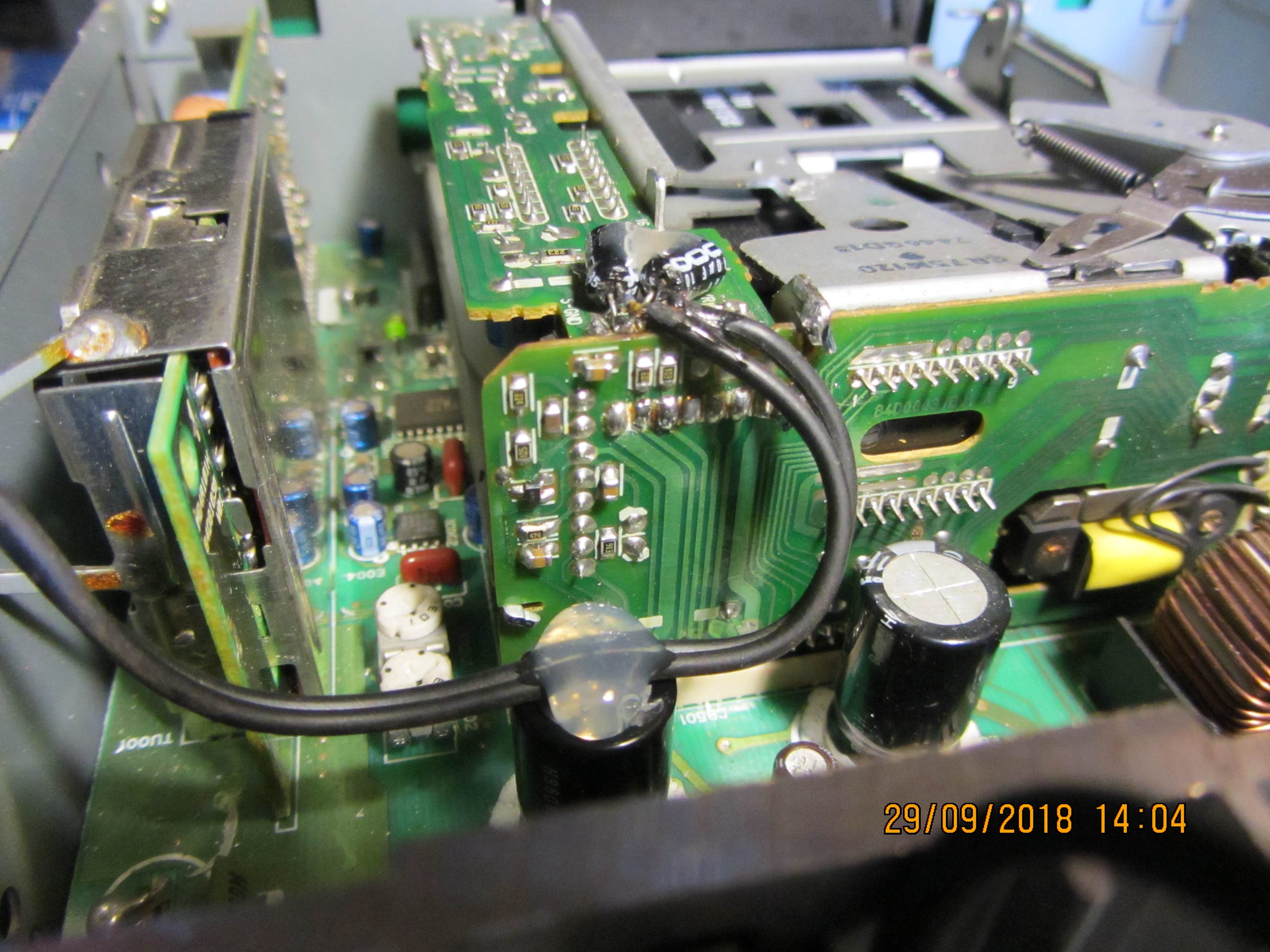

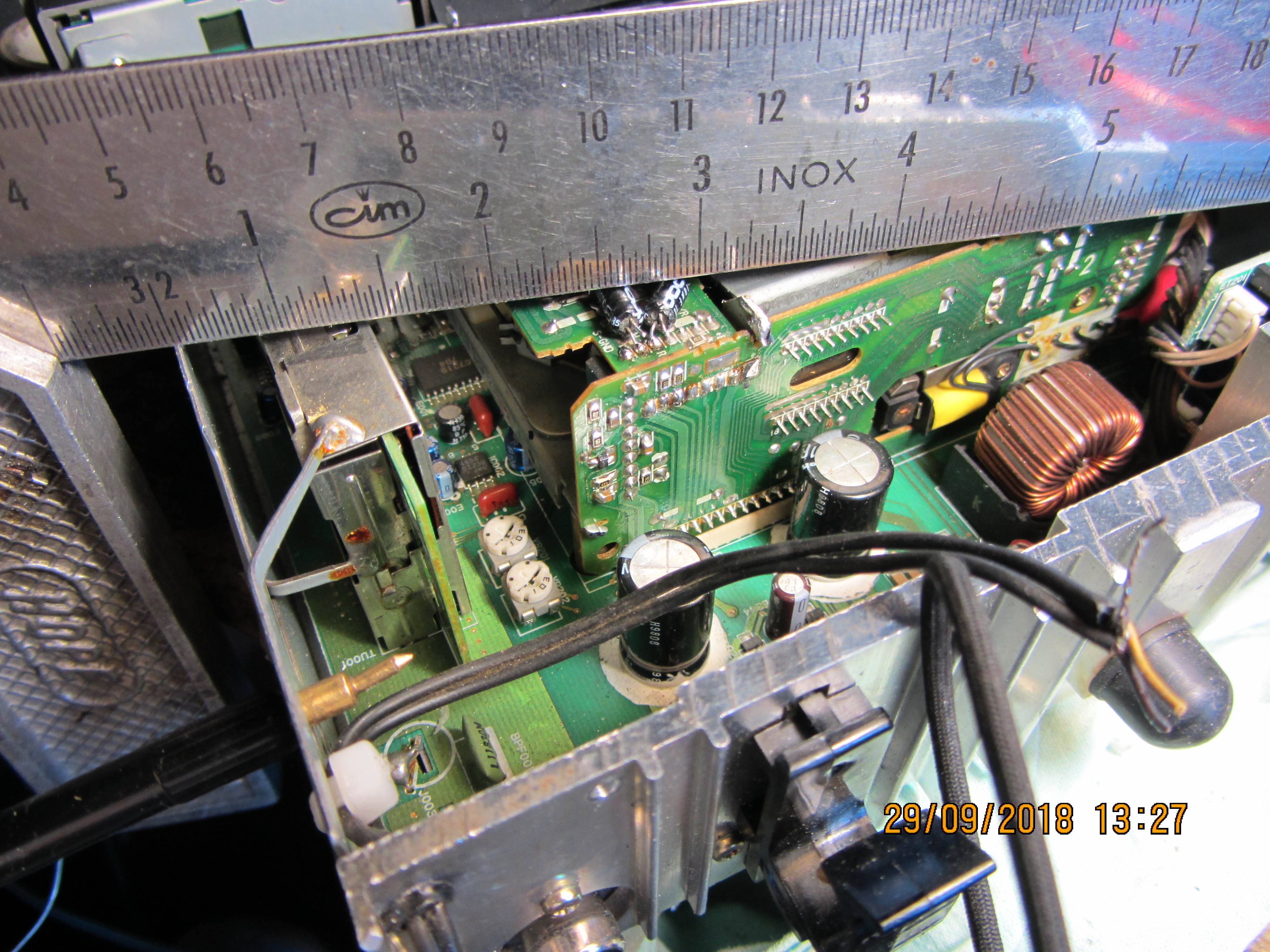

    Fissare il cavetto con la colla a caldo come nell'immagine
    foto Alpine 932 - Alfa 156 1' serie : Installazione presa AUX - 8

    Forare il lato posteriore dell'autoradio, sopra l'ingresso antenna, e montare una presa stereo da 3.5mm
    foto Alpine 932 - Alfa 156 1' serie : Installazione presa AUX - 9

    procurarsi una cassetta come in link
    https://images-eu.ssl-images-amazon.com/images/I/41kKW5EuhzL._AC_US218_.jpg
    Questa cassetta serve ad ingannare l'elettronica di controllo e abilitare la funzione TAPE
    Il filo va tagliato. Inserire la cassetta e provare se funziona, chiudere l'autoradio

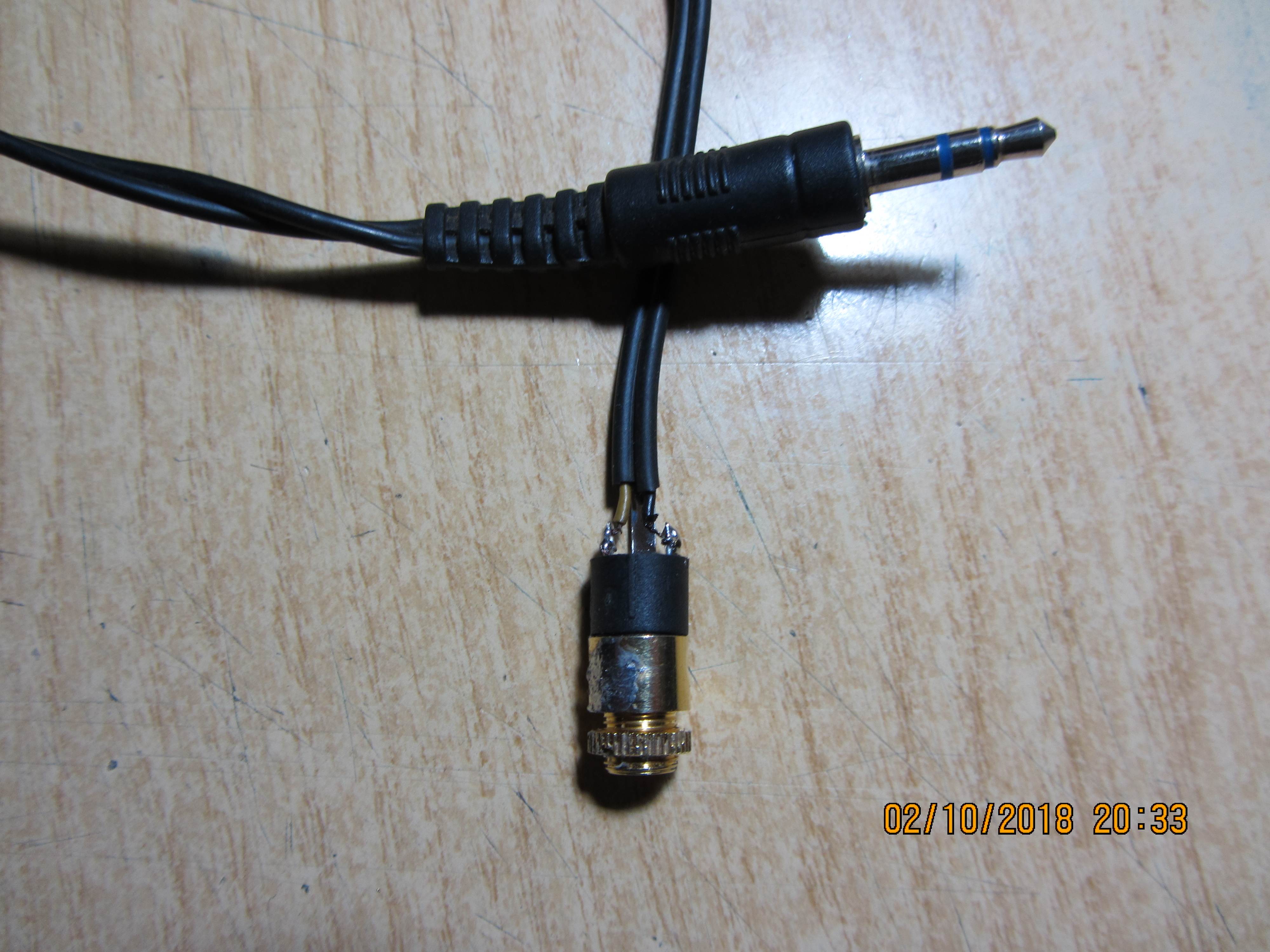

    Preparare un cavetto stereo come nell'immagine recuperando il cavetto tagliato dalla cassetta.
    foto Alpine 932 - Alfa 156 1' serie : Installazione presa AUX - 10

    La femmina del cavetto la sistemate dove vi pare.

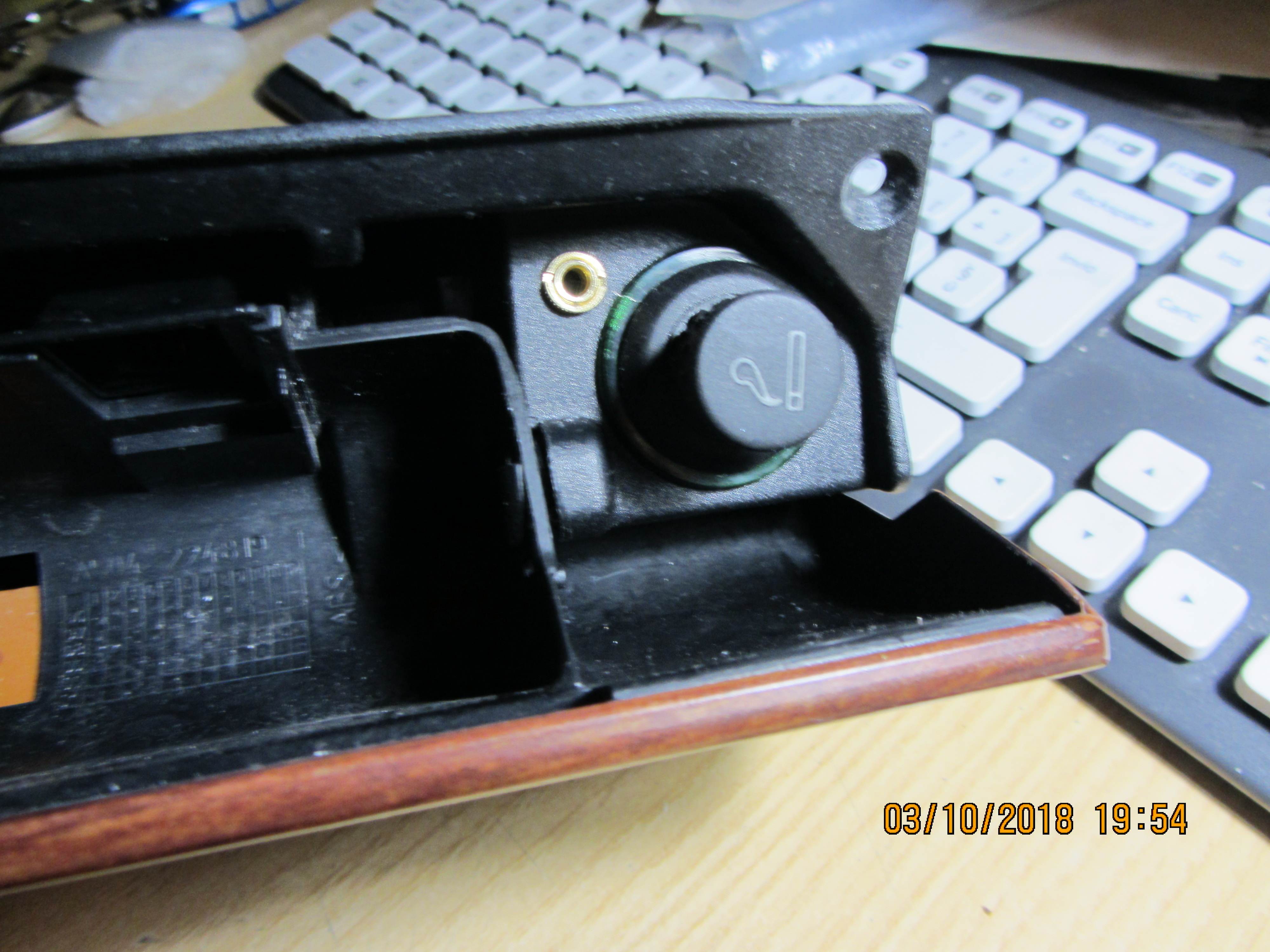

    Io ho optato per questa soluzione:
    foto Alpine 932 - Alfa 156 1' serie : Installazione presa AUX - 11

    Buon lavoro!

    P.S.

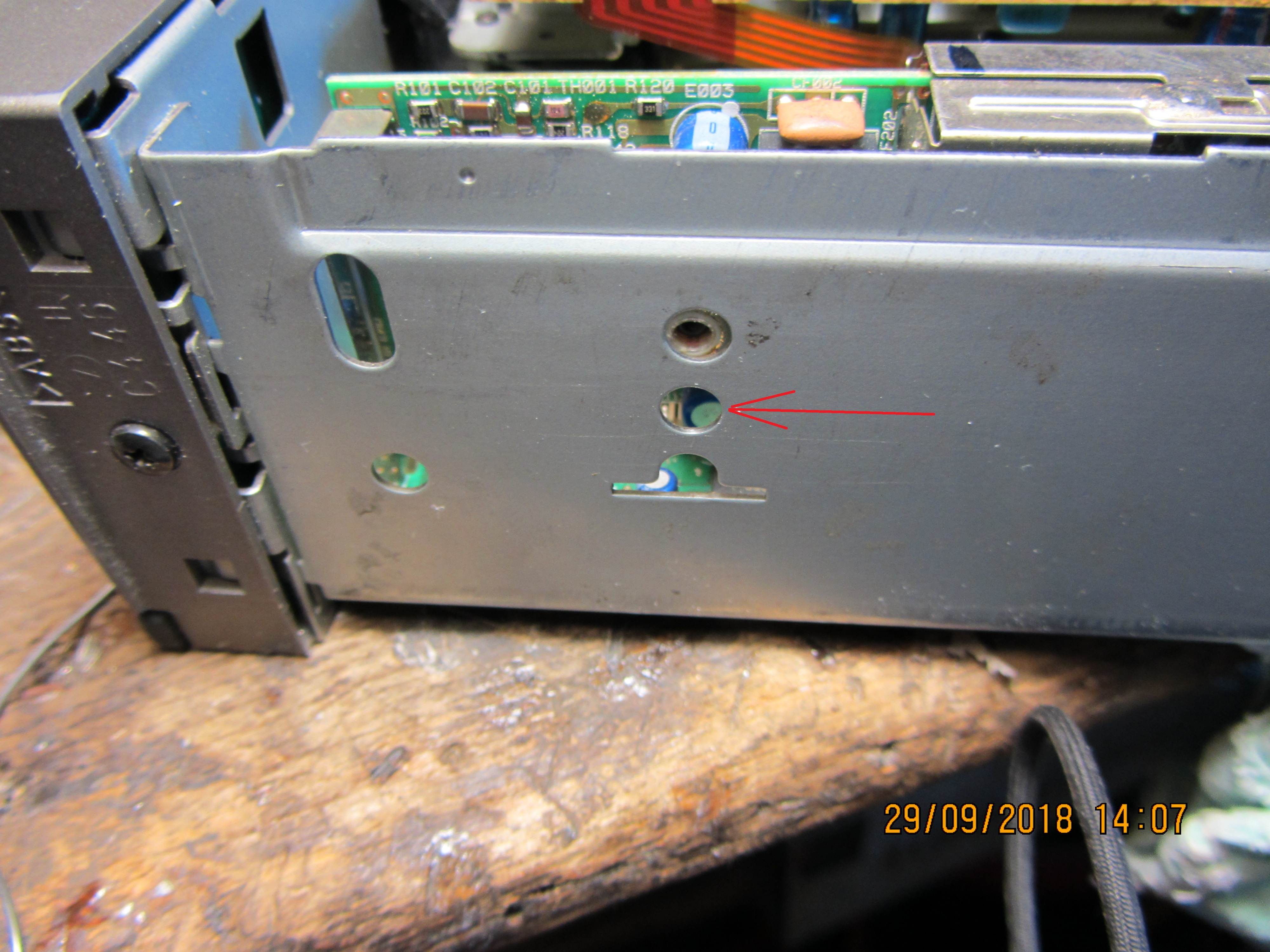

    Se solo nella ricezione radio i bassi "sfarfallano" anche a volume basso , provate a regolare il nucleo della
    bobina accedendo dal foro indicato in figura
    foto Alpine 932 - Alfa 156 1' serie : Installazione presa AUX - 12
    Nel mio caso, evidentemente, dopo 20 anni si era un pò starato
    Serve un cacciavite per tarature di nuclei ferromagnetici,
    ma e' difficile trovarne uno piccolo per la misura di quel nucleo.
    Ho usato uno stuzzicadenti, rifilato tipo cacciavite a taglio e indurita la punta con un pò di Attack
    Basta uno spostamento minimo per aggiustare. Buonasera!


    Files Allegati:

  2. Sto caricando...

    Potrebbe interessarti anche: Forum Data
    Video Guida alla sostituzione della pompa benzina Alfa 156 Guide Fai da te 28 Luglio 2018
    Montaggio bose alfa 156 sedan Guide Fai da te 21 Aprile 2016
    Alfa 156 1,9 JTDM 16V - Pulizia sensore MAP Guide Fai da te 21 Marzo 2016

  3. Mi inchino davanti a tanta competenza!!!

  4. Esagerato.... :):):):)

  5. Grazie della guida!
