Mascherina my 2014 su cruscotto my 2010,modifica connessione Nuova pulsantiera.

Jacci92

Nuovo Alfista
3 Marzo 2020
5
9
4
Regione
Liguria
Alfa
Giulietta
Motore
1750

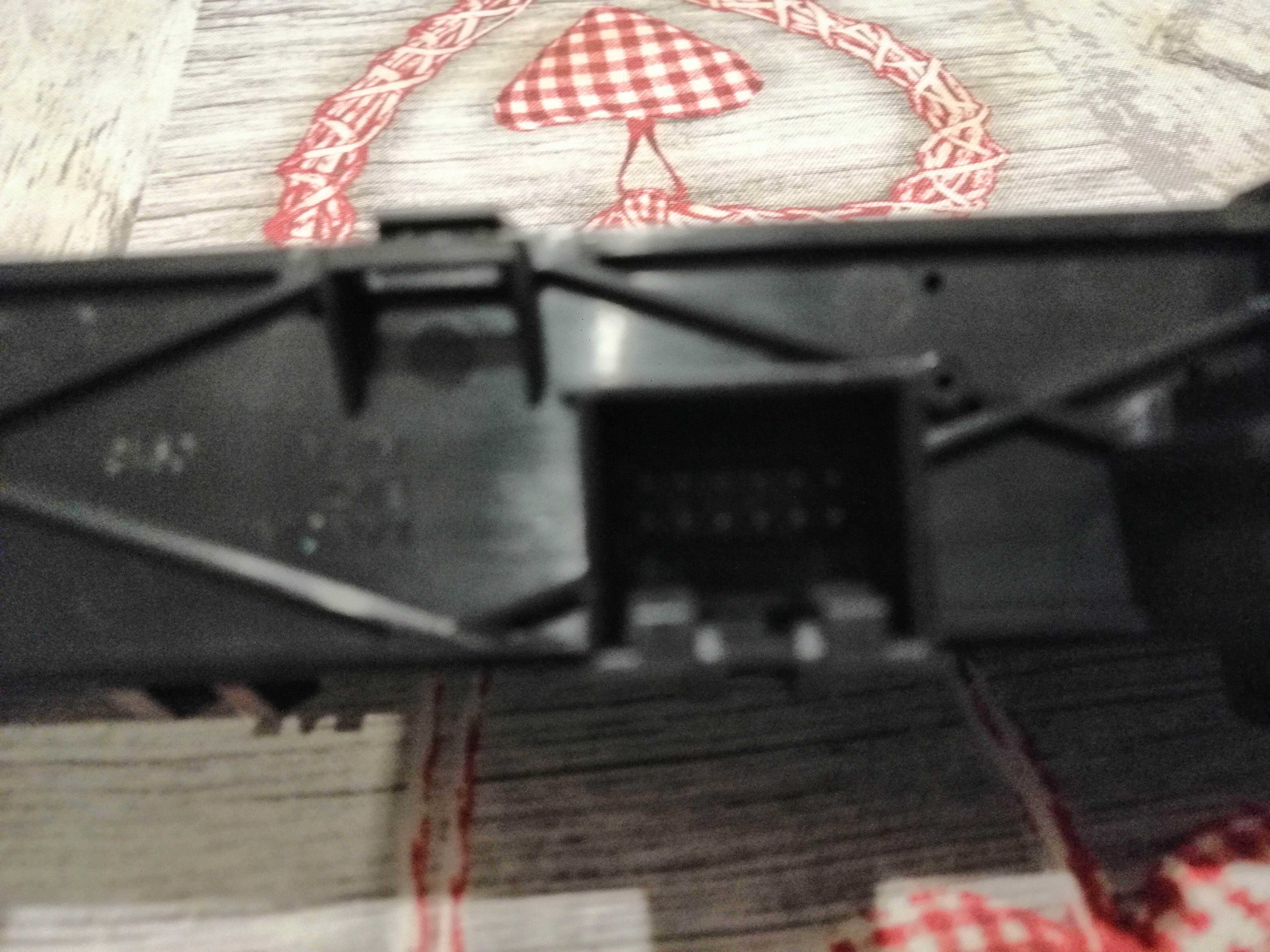

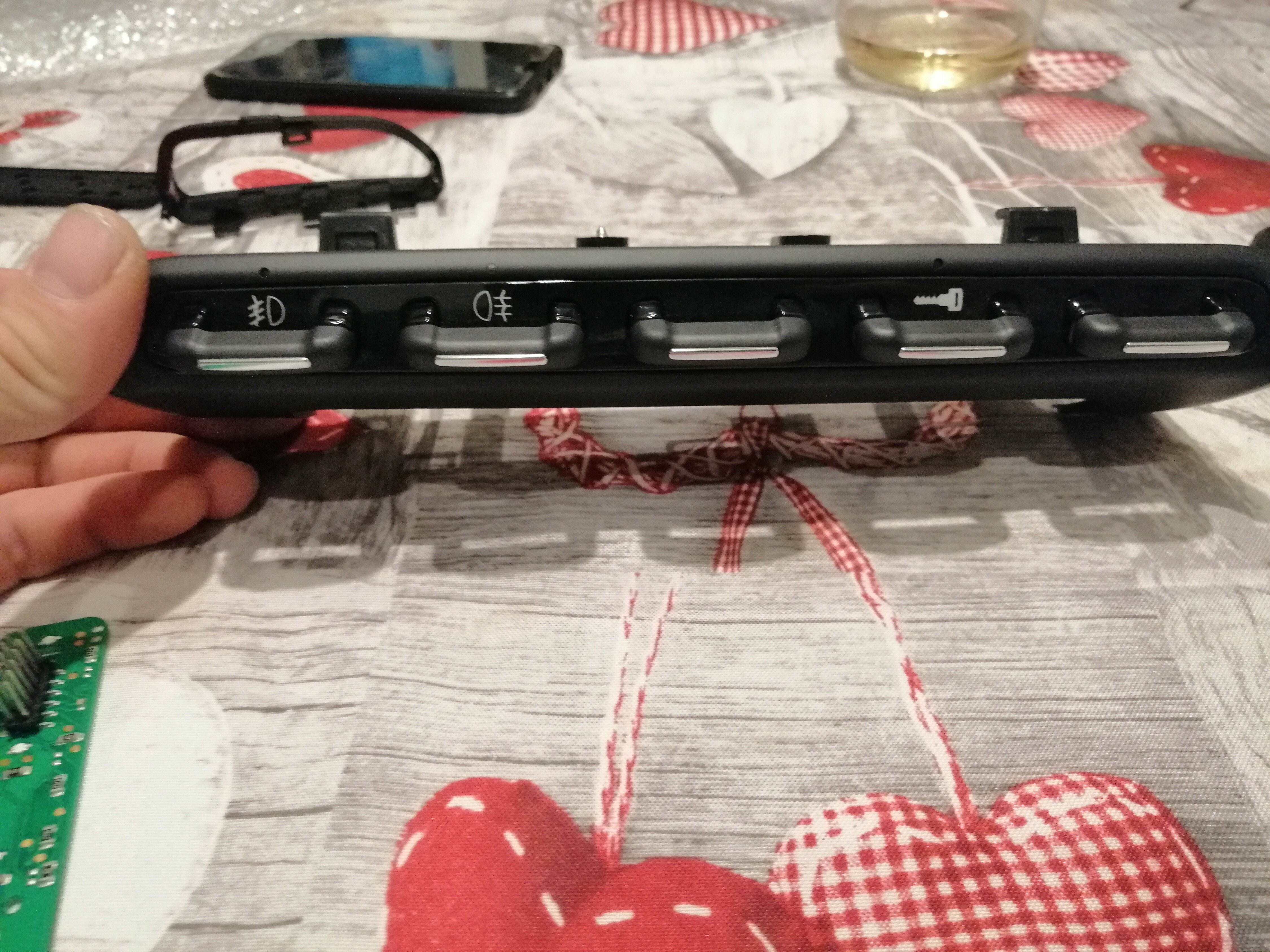

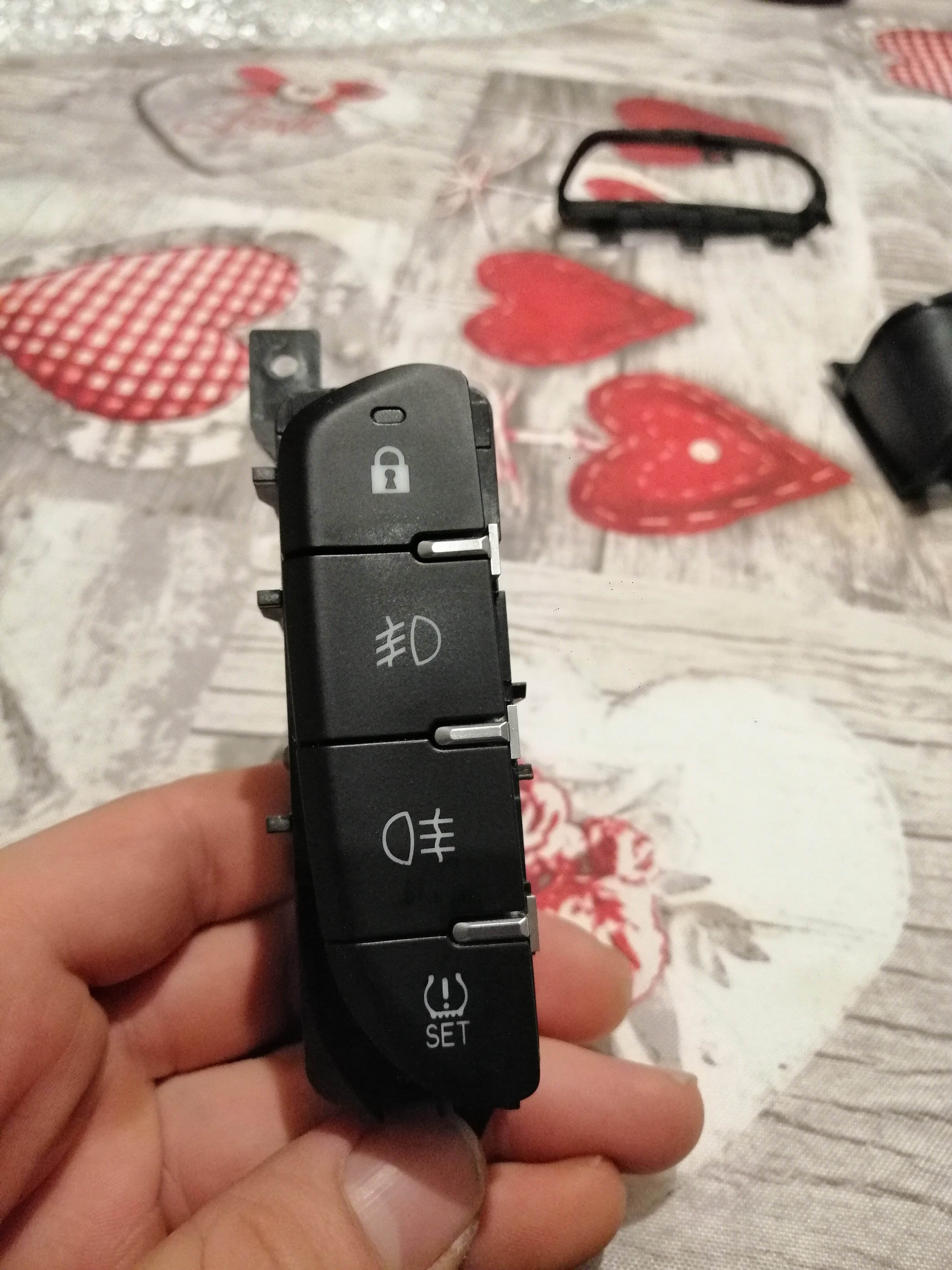

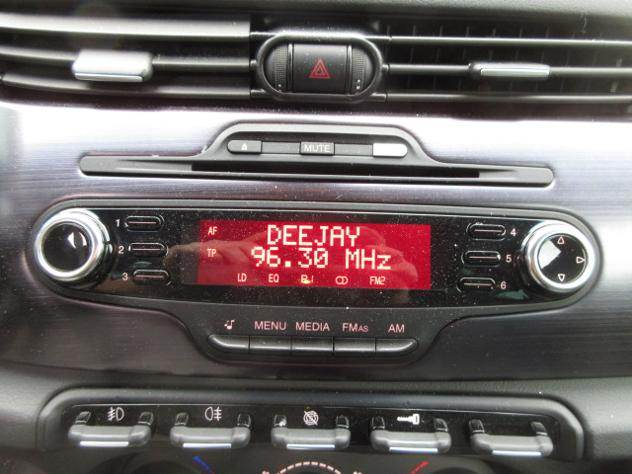

Buonasera a tutti,mi sono da poco presentato nella apposita sezione, vorrei avere pareri e se possibile informazioni per la modifica della pulsantiera my 2010 a bilanciere con quella my 2014 a pulsanti.
Sto facendo la modifica senza cambiare il cruscotto della mostrinam my 2014

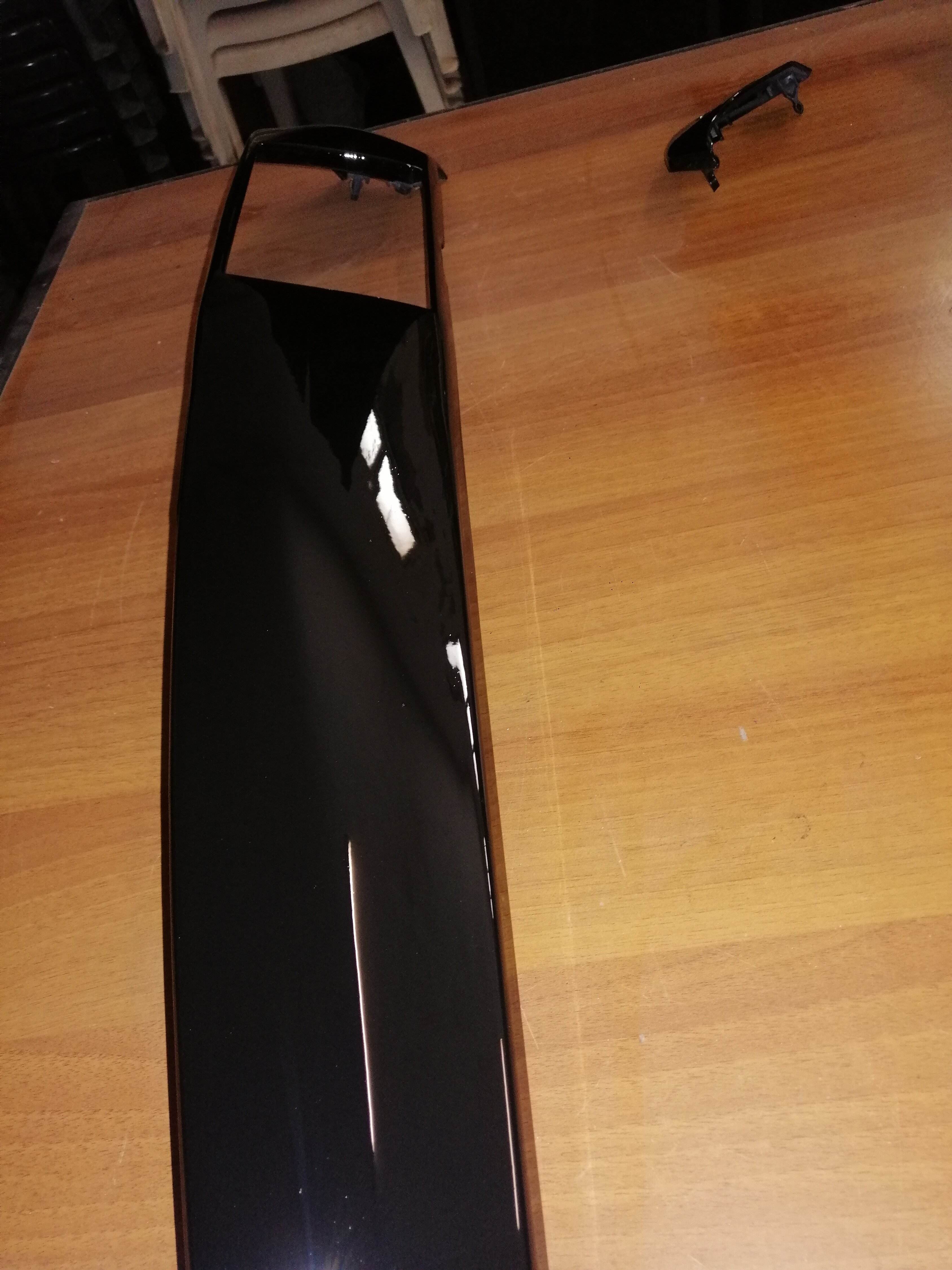

Il lavoro è fattibile con molta manualità e sopratutto senza tagliare il cruscotto in quanto installerò un monitor 2 din ma con posteriore 1 din(allego foto per intenderci),creando staffe apposite per il fissaggio e chiudendo il foro rimanente della vecchia pulsantiera con un pezzo costruito ah hoc in vetroresina, stuccato e rivestito con la medesima pelle del cruscotto.

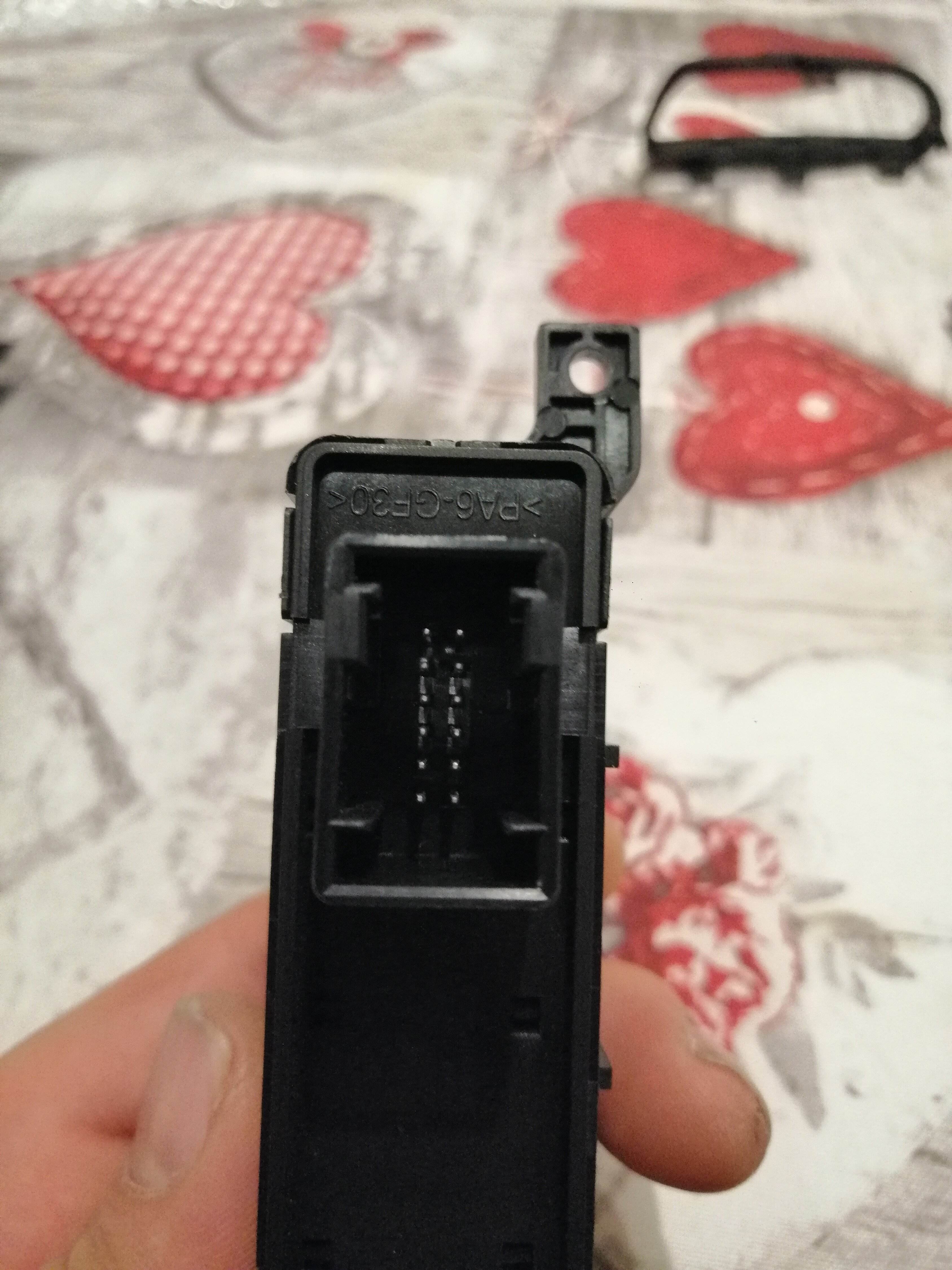

La mia domanda è questa, non riesco a trovare la soluzione, devo spostare l'alloggiamento dei pulsanti e ho un problema di connessione, purtroppo non so se qualcuno ha uno schema elettrico, se le posizioni dei pin sul connettore sono uguali anche se i connettori stessi sono di forma leggermente differente?

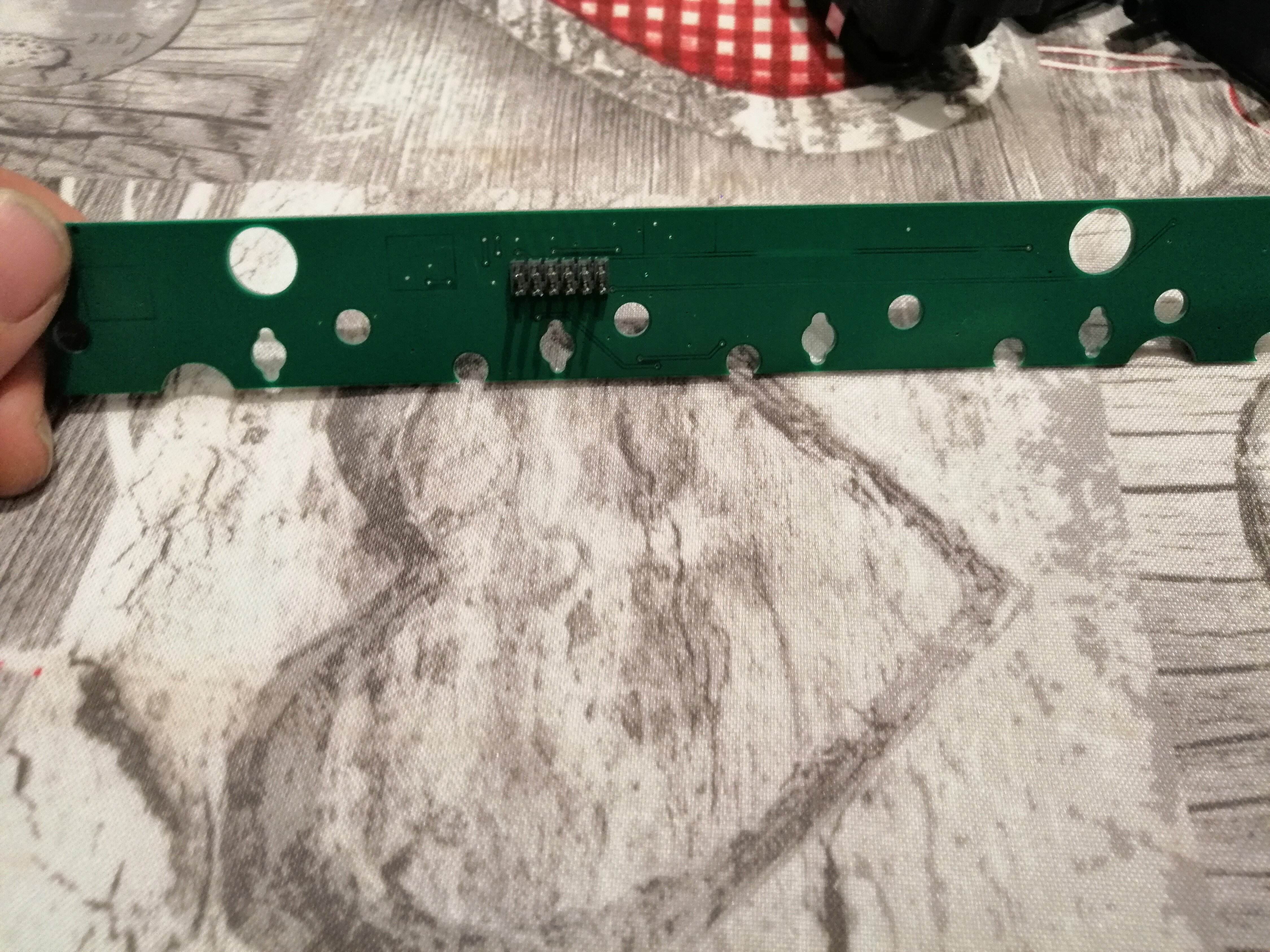

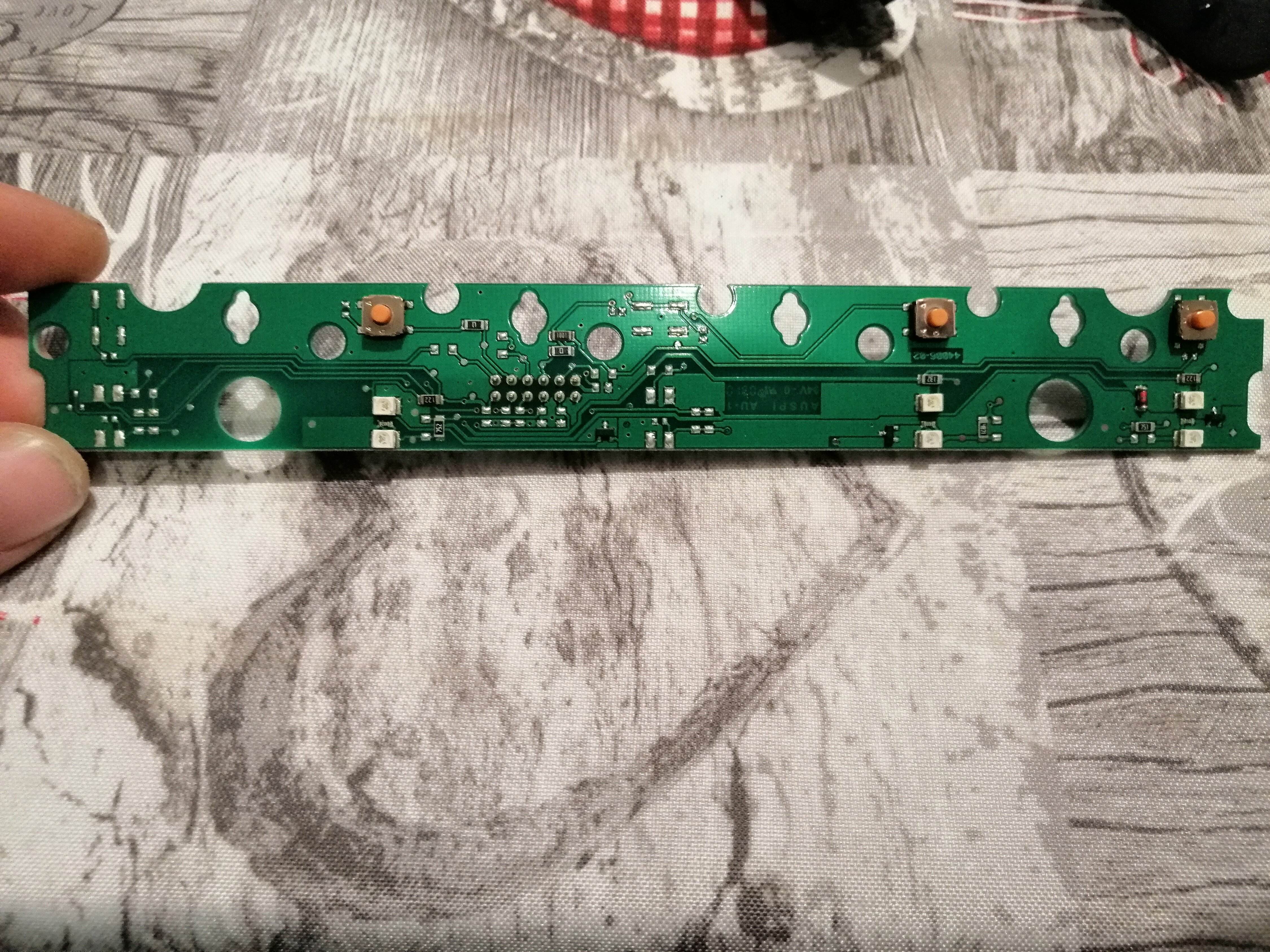

Ps ho già aperto le due pulsantiere per studiare il circuito elettrico ma non ne sono venuto a capo.
Grazie a chiunque mi potrà aiutare.


Jacci92

Nuovo Alfista
3 Marzo 2020
5
9
4
Regione
Liguria
Alfa
Giulietta
Motore
1750

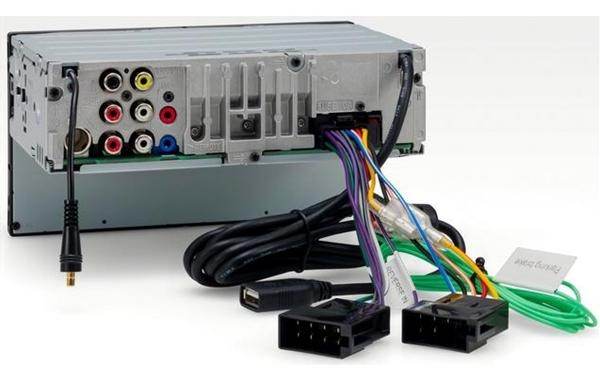

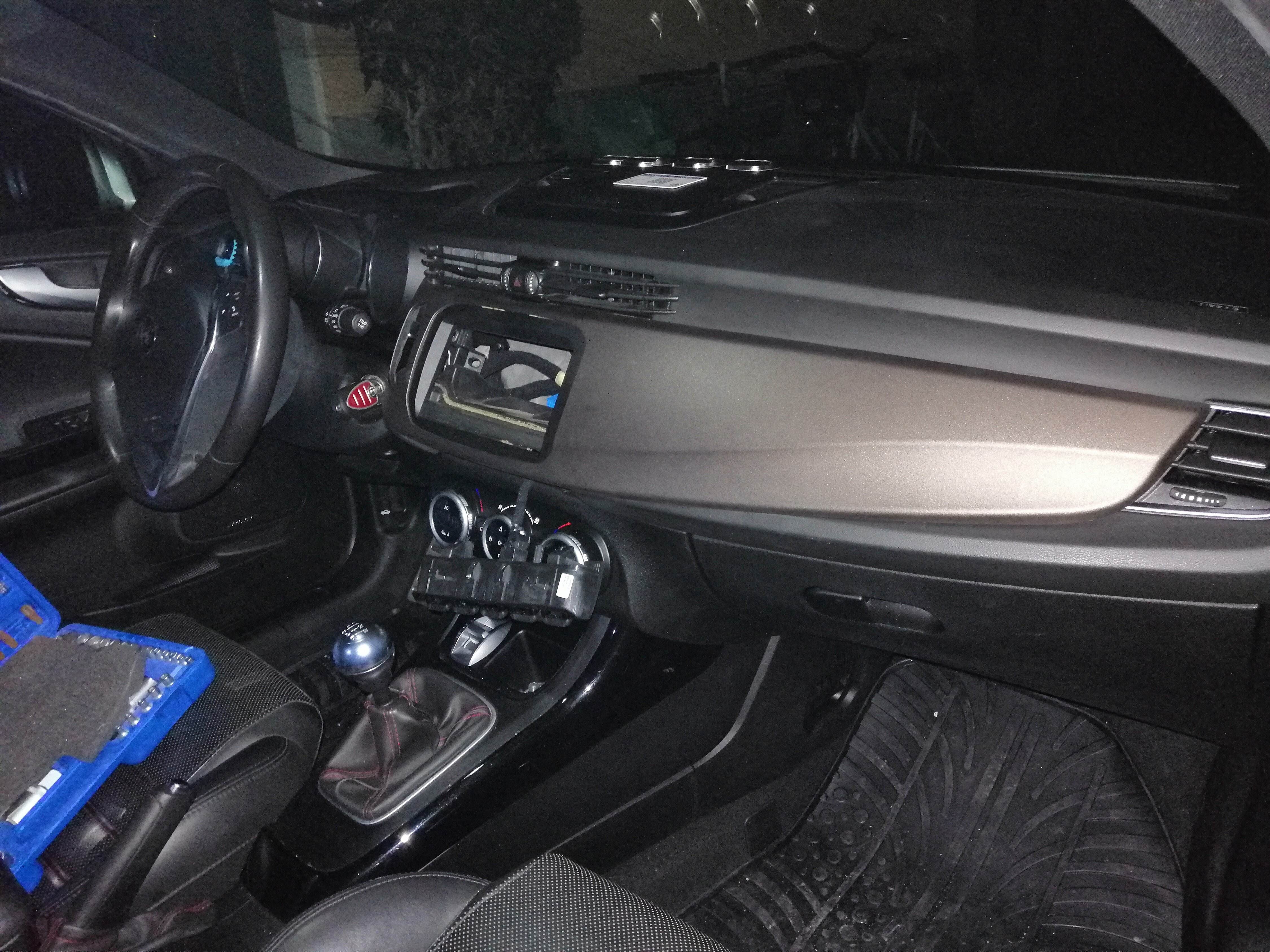

Per capirci il monitor sarà questo fissato nell'alloggio originale con solo il display da 2 din che verrà quindi a filo per il suo spessore ma senza bisogno di tagliare o modificare il cruscotto.


Allegati

  • zoom_53500184_723605c.jpg
    26.9 KB · Visualizzazioni: 144

Cuono360

Nuovo Alfista
10 Febbraio 2020
3
0
1
Regione
Campania
Alfa
Giulietta
Motore
1.4 Turbo Benzina
Ciao, sei riuscito poi? Sarei interessato anch io a quest operazione, sai indicarmi anche il modello è il costo dello stereo?


Alfaa833

Nuovo Alfista
8 Maggio 2020
6
1
4
Regione
Puglia
Alfa
Giulietta
Motore
1.6 jtdm
Per capirci il monitor sarà questo fissato nell'alloggio originale con solo il display da 2 din che verrà quindi a filo per il suo spessore ma senza bisogno di tagliare o modificare il cruscotto.
ciao a sto punto ti tenevi il cruscotto vecchio ce un modo e de pure fattibile, domani incomincio il mio progetto ti farò sapere se ce lo fatta i far funzionare la mia pulsantiera my 14 con in pianto 2010


Jacci92

Nuovo Alfista
3 Marzo 2020
5
9
4
Regione
Liguria
Alfa
Giulietta
Motore
1750
Ciao, no purtroppo non sono riuscito anche perché nelle ultime settimane a causa del covid logicamente non sono riuscito a spostarmi per andare in alfa a farmi dare gli schemi elettrici.

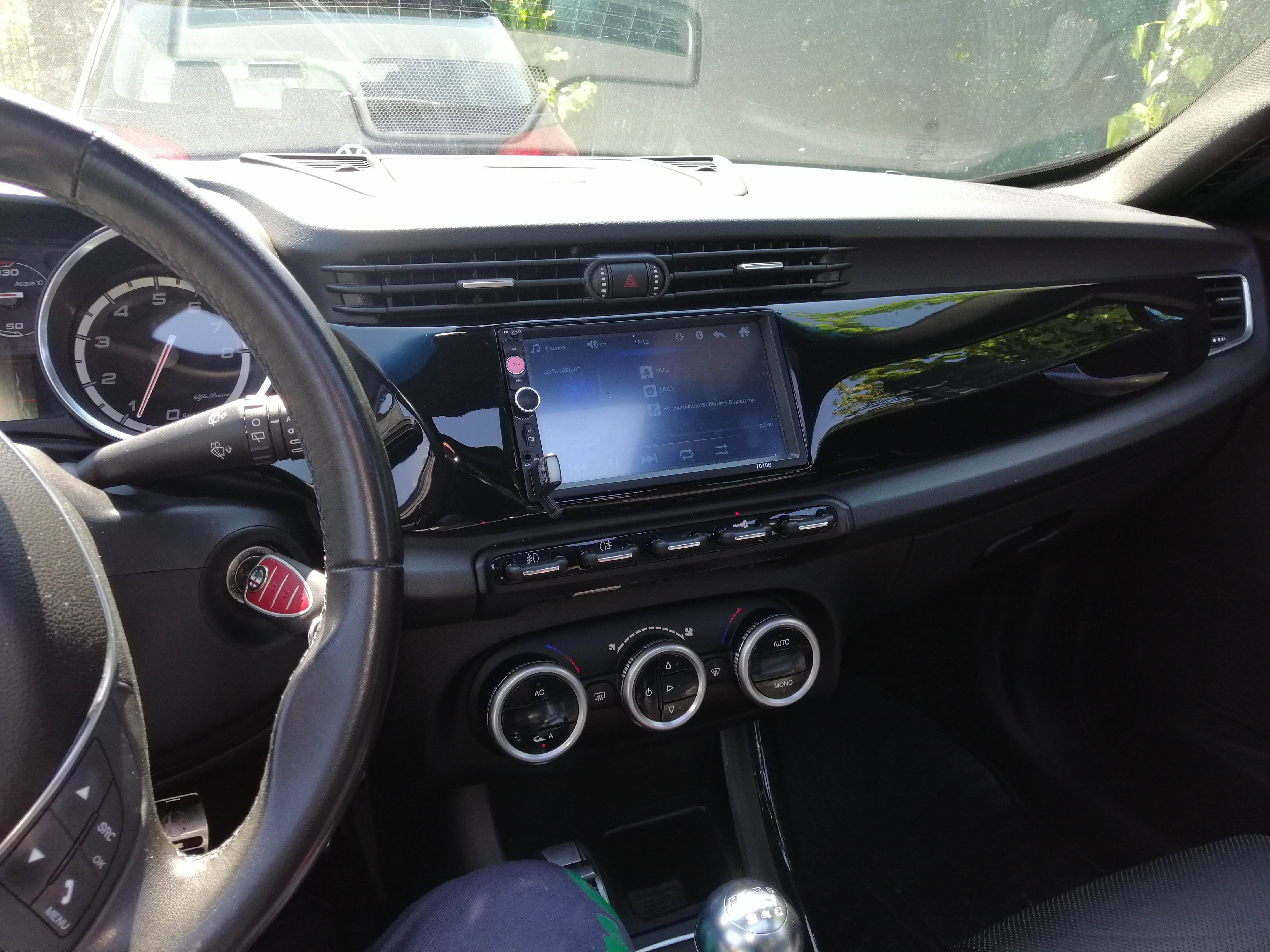

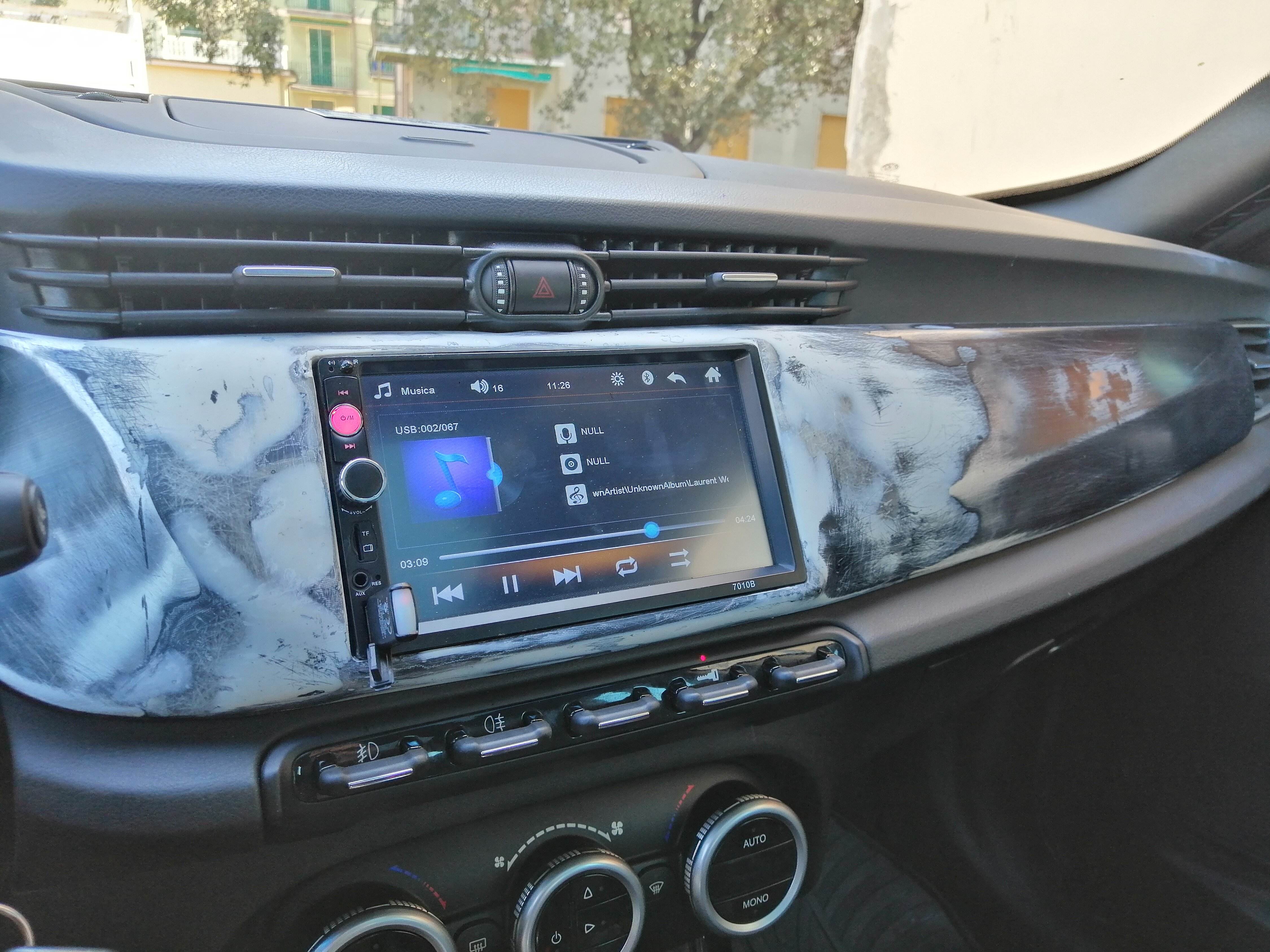

Nel frattempo durante la quarentena mi sono costruito la mascherina per il 2 din senza spostare i tasti,versione my 2010.
