Collegamenti elettrici regolatore di tensione Giulia Super 1300 del 1973

[Alfonsi Paolo]

Buongiorno,
vorrei sapere se qualcuno ha lo schema elettrico per il giusto collegamento del regolatore di tensione della Giulia Super 1300 del 1973.
Grazie
Paolo



[ALFA perSempre]

Non hai il libretto uso e manutenzione? Cè disegnato tutto lo schema elettrico.



[Alfonsi Paolo]

Purtroppo non ho il libretto con lo schema elettrico.
Mi sto restaurando una Giulia Super 1300 presa il 19 di dicembre e ho notato che il regolatore è completamente staccato eppure la vettura funziona correttamente.
Mi piacerebbe capire come mai oppure dove bisogna ricollegarlo.
Se tu sei più esperto di me ti ringrazio per la collaborazione



[ALFA perSempre]

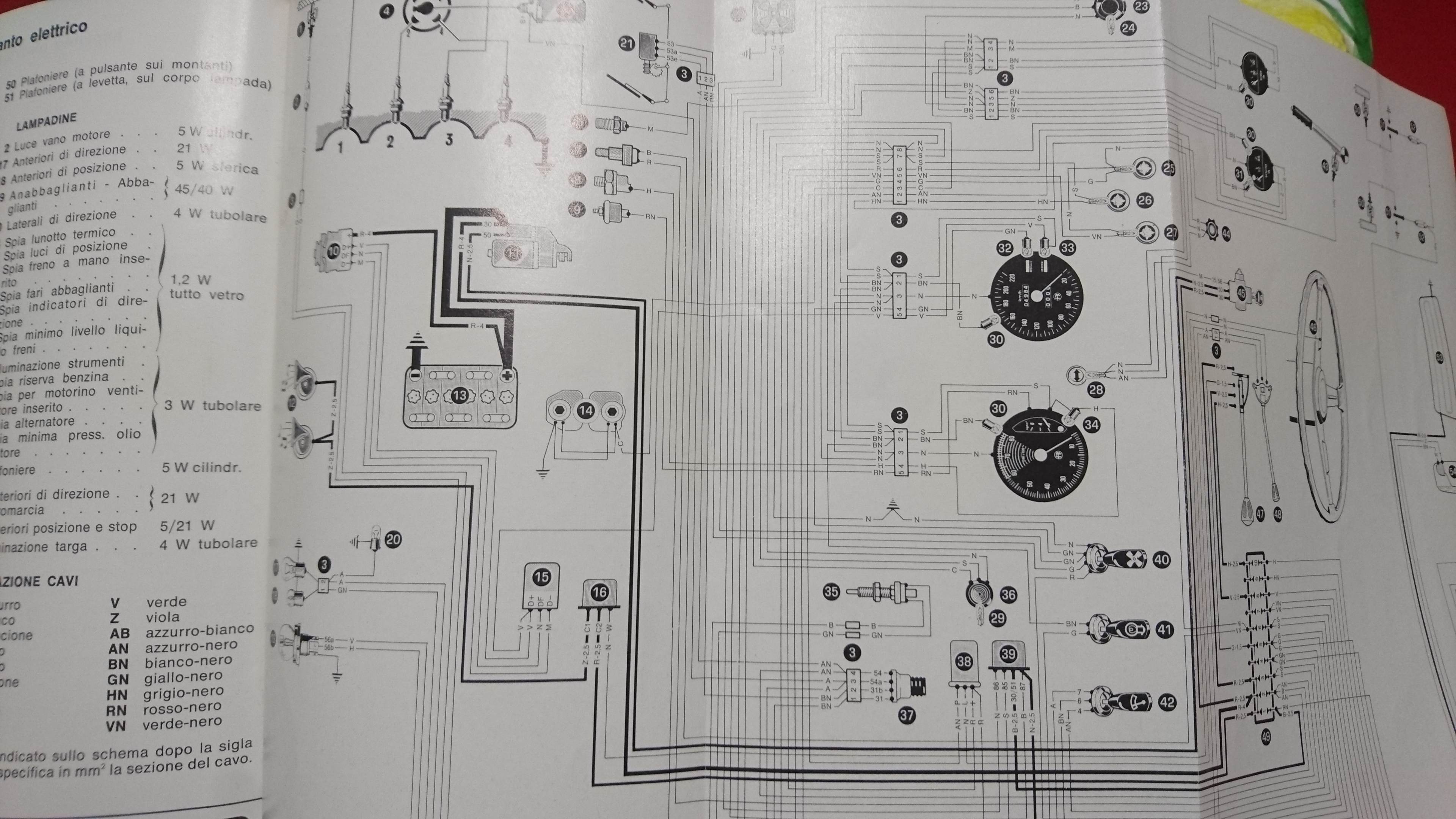

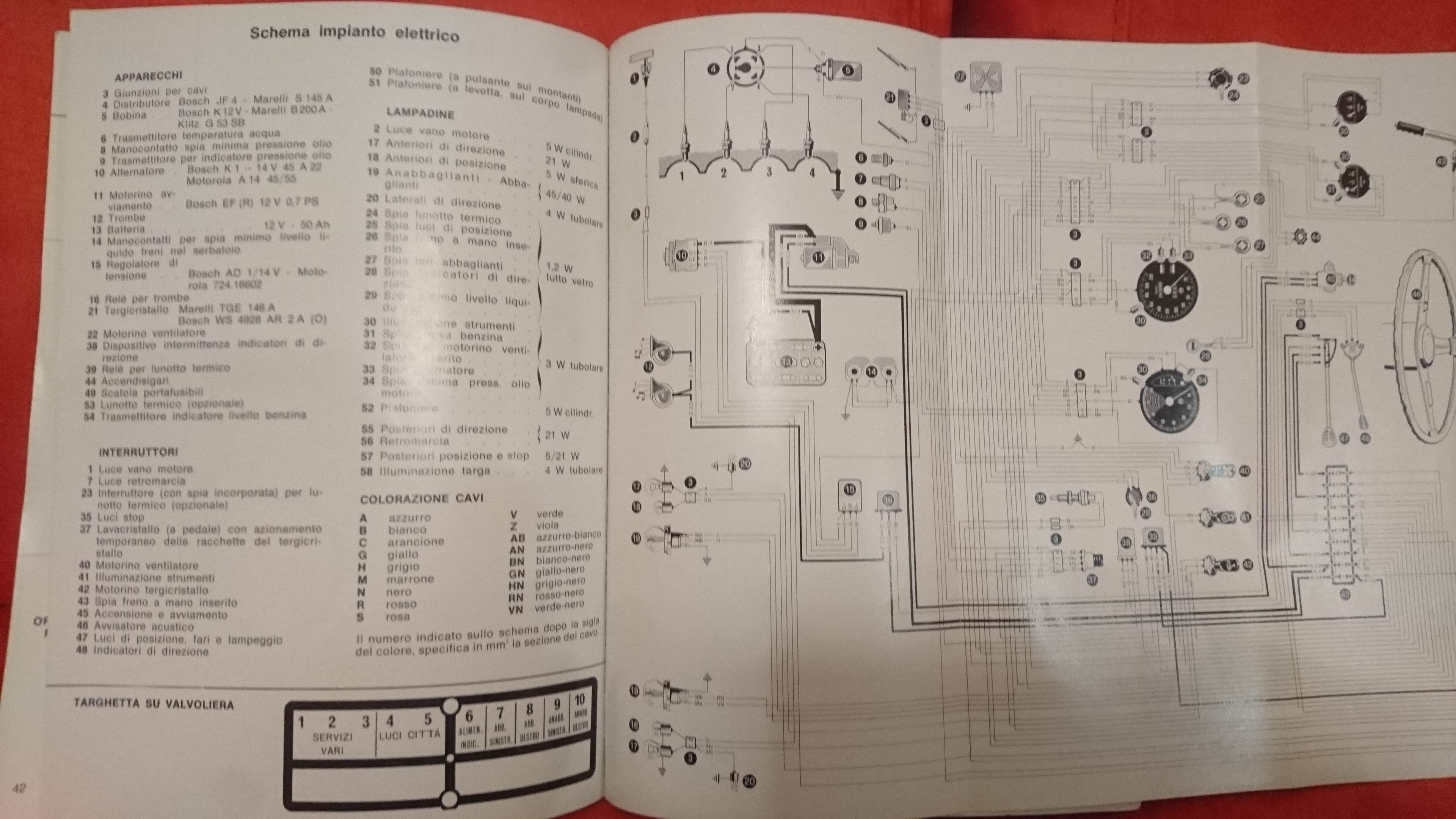

Questa sera ti mando lo schema



[Alfonsi Paolo]

grazie



[M@urizio]

Purtroppo non ho il libretto con lo schema elettrico.
Mi sto restaurando una Giulia Super 1300 presa il 19 di dicembre e ho notato che il regolatore è completamente staccato eppure la vettura funziona correttamente.

Hai qualche spia accesa? La batteria si ricarica?

Potrebbe essere che è stato sostituito l'alternatore originale e questo ce l'ha incorporato.



[Alfonsi Paolo]

.....potrebbe essere ! Come faccio a capire se è stato sostituito e quello esistente ha il regolatore incorporato ? Spie accese non ne ho !!



[ALFA perSempre]



[ALFA perSempre]



[M@urizio]

.....potrebbe essere ! Come faccio a capire se è stato sostituito e quello esistente ha il regolatore incorporato ? Spie accese non ne ho !!

Guardando l'alternatore "nuovo" dovresti veder uscire 2 cavi, uno di sezione circa 6-10 mmq che và alla batteria, un altro di sezione inferiore che và alla spia generatore sugli strumenti.

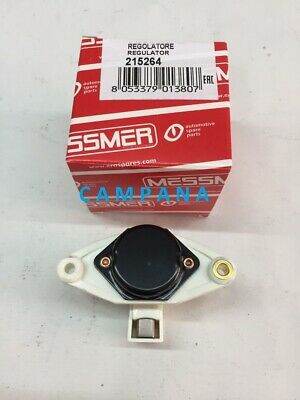

Se il regolatore è incorporato, guardando il posteriore dell'alternatore dovresti vedere il componente qui sotto.
