questo post è dedicato a chi è curioso e vuole vedere dentro le cose come sono fatte...

iniziamo dalla scheda madre...


si possono vedere molto bene il processore con relativa ventola e il connettore posteriore dove va attaccato il microfono per il viva voce


in questa foto particolareggiata si vede la scheda che monta gli integrati dove risiede il firmware...( credo almeno perchè io scambiando le schede tra i due connect e andando nella diagnostica mi diceva versioni di software e data di fabbricazione differenti .



eccola smontata dopo la sostituzione



questa è la scheda radio con l'amplificatore di potenza montato sull'aletta di raffreddamento. l'esistenza di una aletta vuota e connettori non utilizzati fa supporre l'esistenza di una versione con 2 chip amplificatori ( e con maggior e potenza)

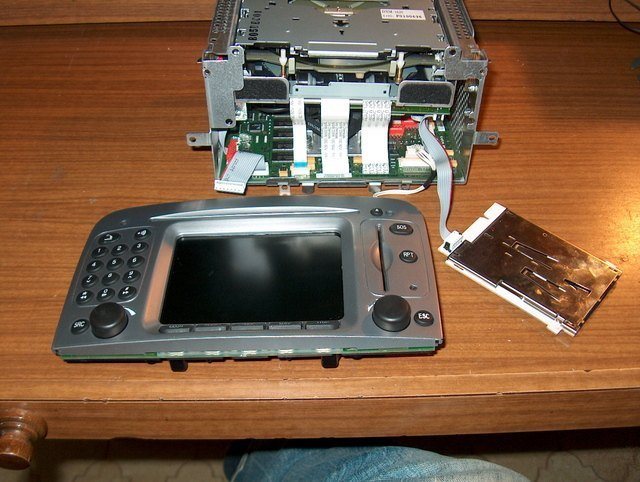

adesso "l'esploso " del display e relativo alimentatore per la retroilluminazione e lo stampato dei tasti di comando


questo è il cd


le due schede montate sotto e a lato


(qui si vede meglio)
sono quelle dei moduli gps e gsm



particolare dei flat cable con relativi connettori( delicatissimi) e la scheda di supporto della sim


quasi richiuso

antenna bivalente della lancia thesis ( dal demolitore 10 euro) con i famosi connettori gt5 introvabili!!



ringrazio Dave per Guida e foto


Allegati

  • 21.jpg
    82.9 KB · Visualizzazioni: 400
  • Like
Reactions: kormrider

Andrea 78

Alfista principiante
3 Aprile 2018
138
58
29
Regione
Veneto
Alfa
159
Motore
1900
Altre Auto
fiat nrava
ciao ,devo fare un lavoro nella mia auto , mettere il cavo gps ma quale e il connettore giusto verde o grigio? allego foto
