Descrizioni/schede vano motore Giulia diesel

Discussione in 'Schede Tecniche e Manuali' iniziata da Swordsman, 20 Agosto 2019.

  1. Sono interessato a capire diciamo "le basi" del vano motore Giulia 150/180cv, partendo da una semplice descrizione dei "pezzi", cosa è questo cosa è quello. Il LUM arriva al massimo ai tappi dell'olio e del liquido refrigerante. Esiste qualche articolo tipo questo Alfa Romeo Giulia: la regina dell’handling - Auto Tecnica che tratti appunto del vano motore?
    Forse @Nabucodonosor o @MacGeek possono aiutarci con qualche info?
    @Valentino T.Spark nella discussione sul filtro olio parla di un certo ELearn che però sarebbe un sistema chiuso per le officine autorizzate.
    A me basterebbe qualcosa di più semplice, non voglio diventare un ingegnere motorista :)
    grazie

    A Valentino T.Spark e v6busso piace questo messaggio.
  2. Sto caricando...

    Potrebbe interessarti anche: Forum Data
    Non è una scheda tecnica ma un bell'articolo Schede Tecniche e Manuali 31 Gennaio 2019

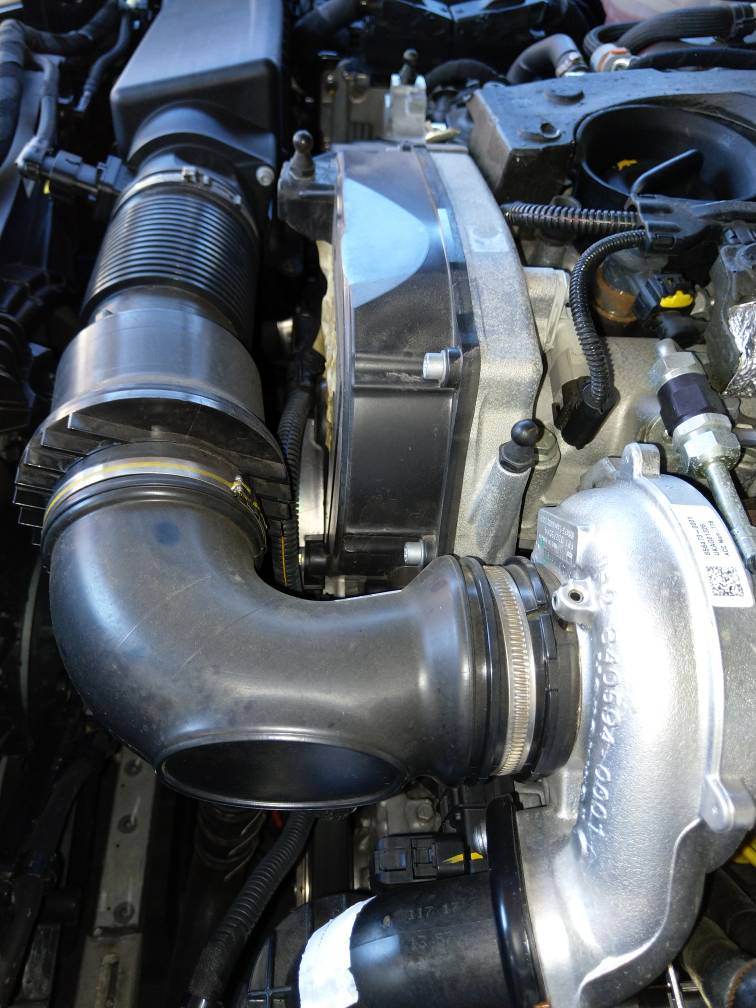

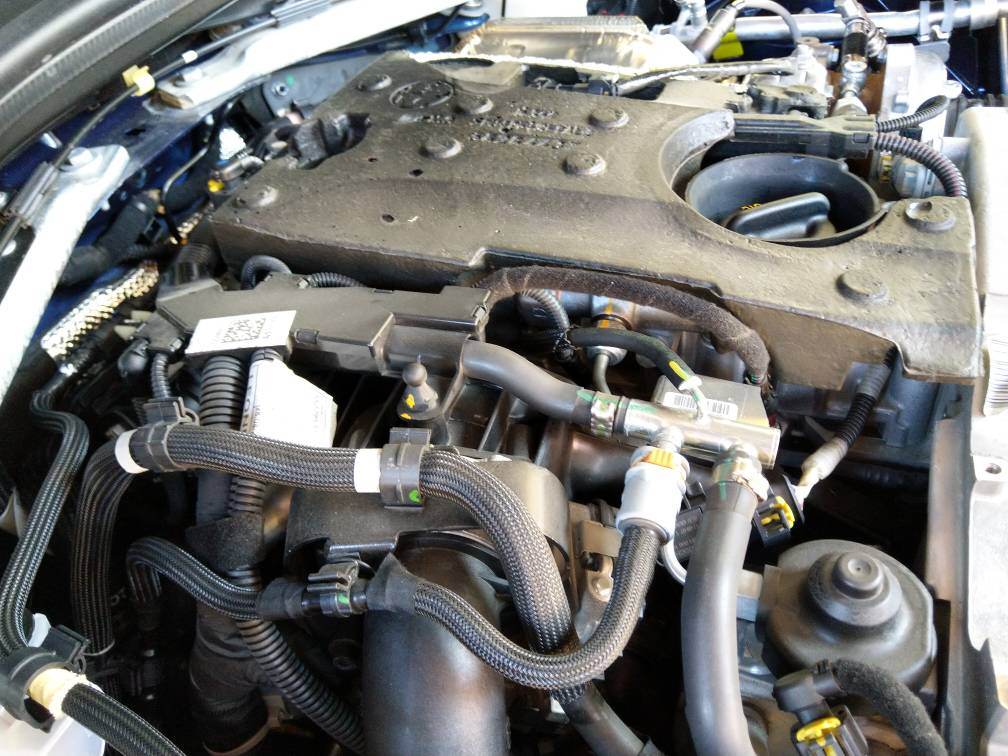

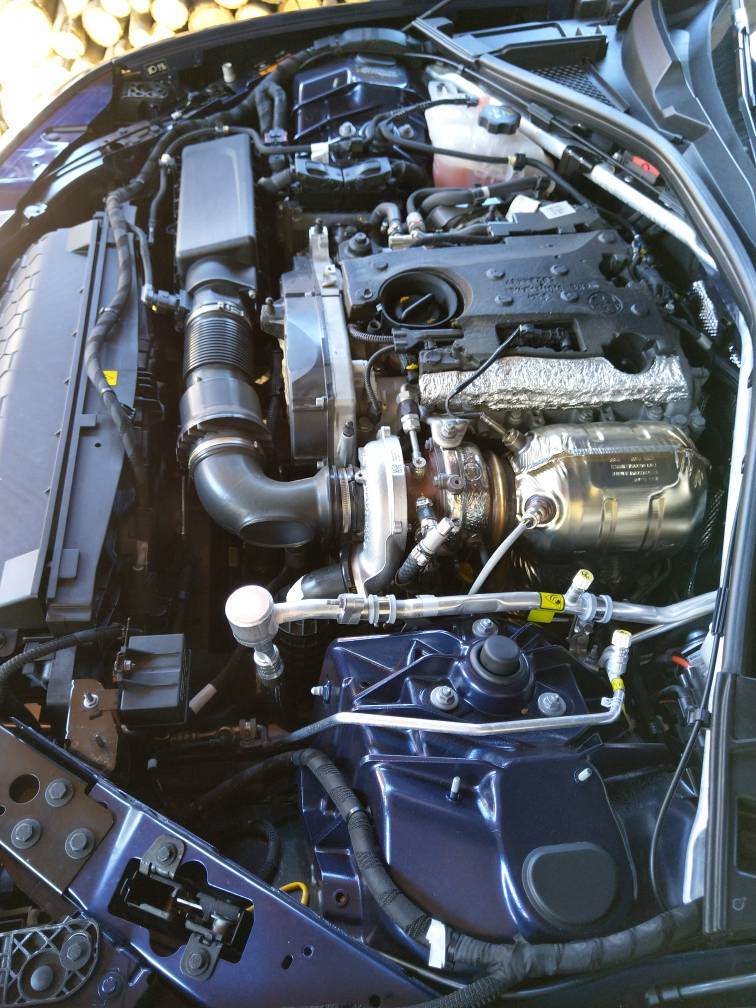

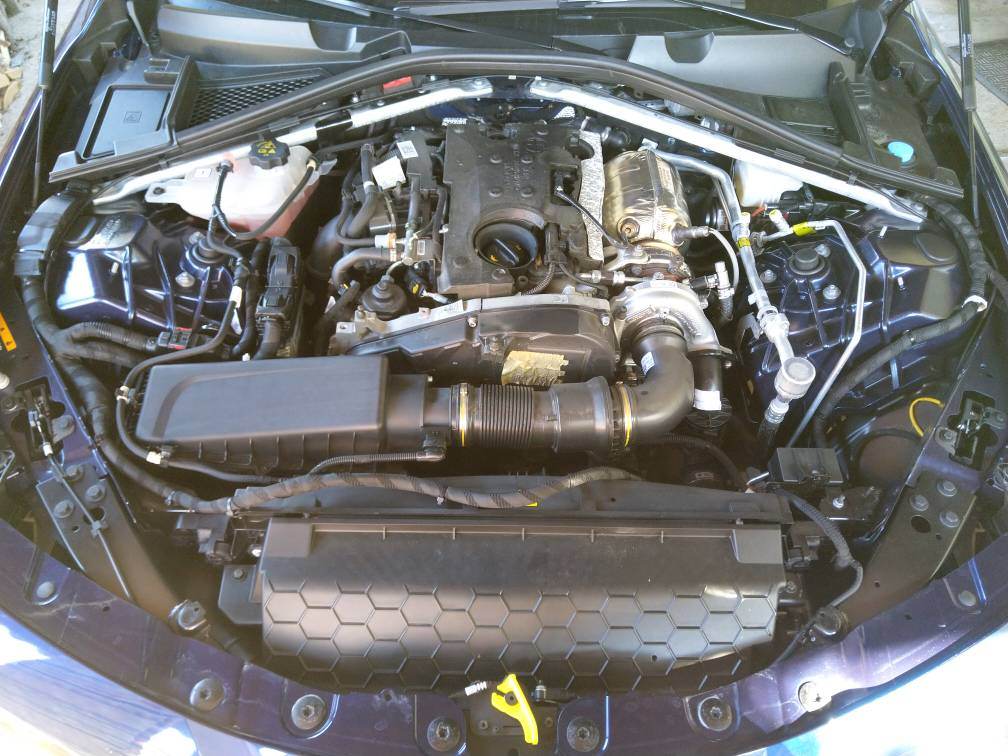

  3. Intanto qualche immagine del mio vano motore.

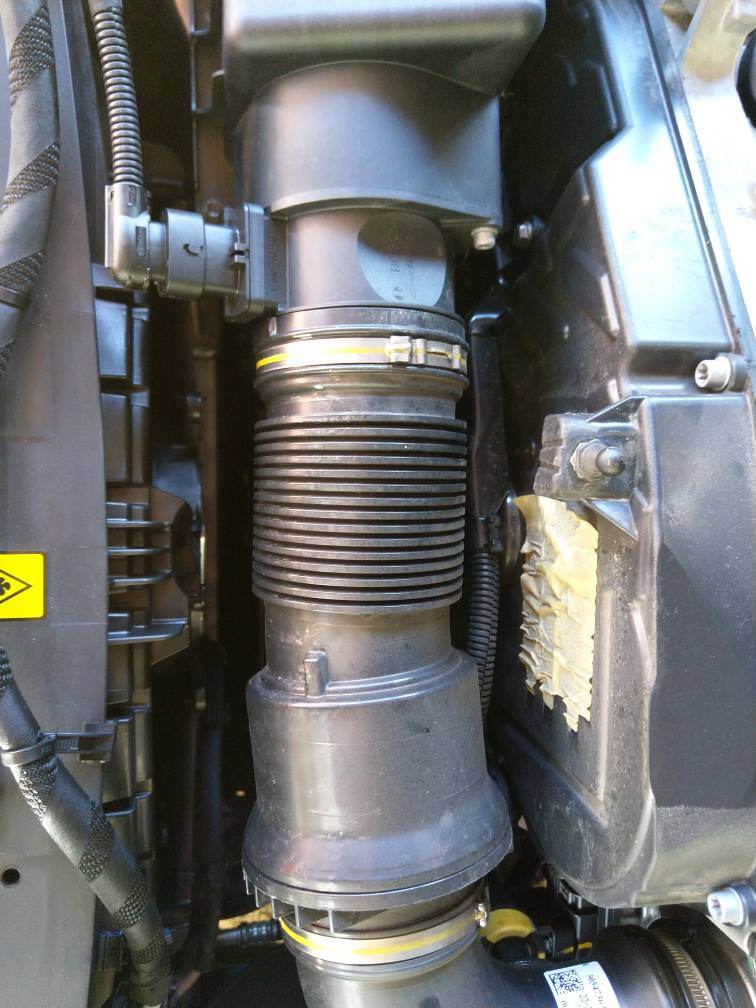

    La zona filtro aria da fuori sembra pulita (discussione su perdite d'olio etc).

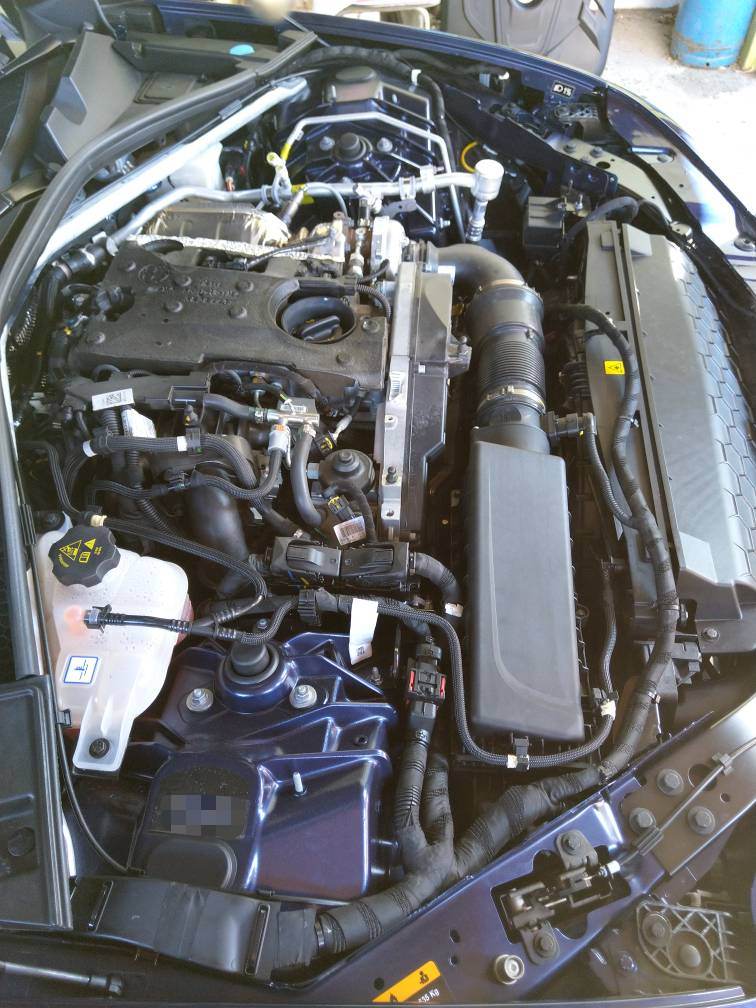

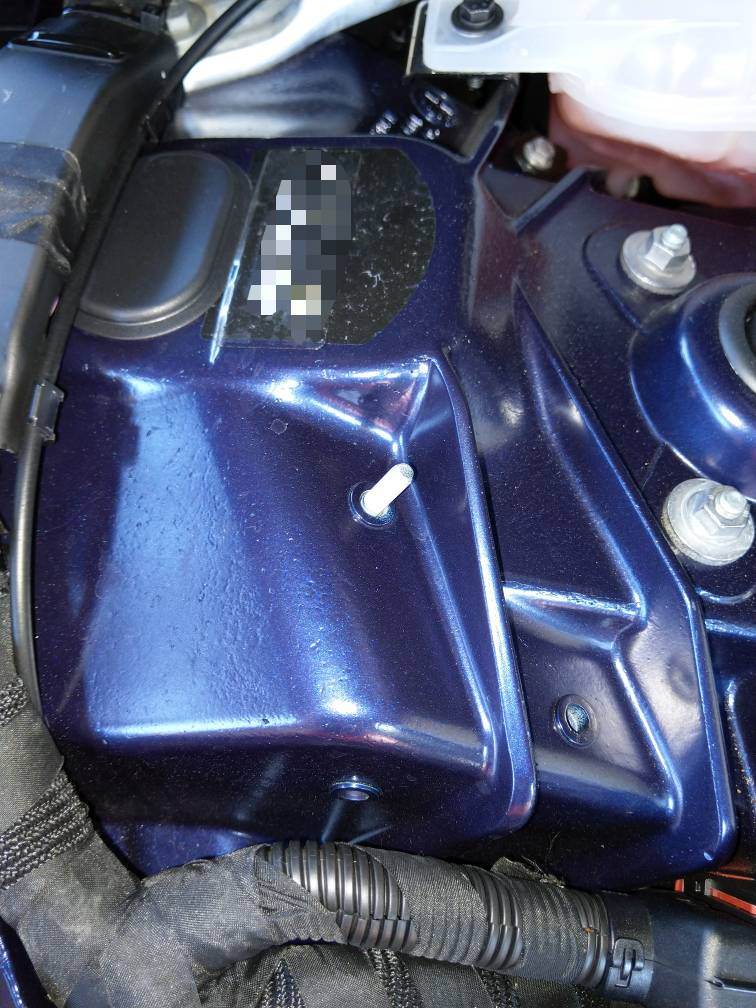

    Nell'ultima foto quella vite filettata sporgente... polo batteria? foto Descrizioni/schede vano motore Giulia diesel - 1foto Descrizioni/schede vano motore Giulia diesel - 2foto Descrizioni/schede vano motore Giulia diesel - 3foto Descrizioni/schede vano motore Giulia diesel - 4foto Descrizioni/schede vano motore Giulia diesel - 5foto Descrizioni/schede vano motore Giulia diesel - 6foto Descrizioni/schede vano motore Giulia diesel - 7foto Descrizioni/schede vano motore Giulia diesel - 8

  4. Certo che la Giulia ha dei duomi sospensioni fatti veramente bene, di fusione e con nervature di irrigidiento. Alfa ha curato la meccanica in modo eccellente.;)

    A romassi, AsdasdGiulia, Morga190 e ad altre 2 persone piace questo elemento.
  5. #4MacGeek,20 Agosto 2019
    Ultima modifica: 20 Agosto 2019
    No, il polo batteria è quello subito a fianco della serratura cofano sul lato passeggero.

    La vite filettata che indichi è utilizzata su Quadrifoglio per il fissaggio delle tubazioni del circuito di recupero vapori combustibile. Ce n'è una speculare sul lato guida, per il fissaggio delle tubazioni del circuito refrigerante del condizionatore.

    A Swordsman piace questo elemento.

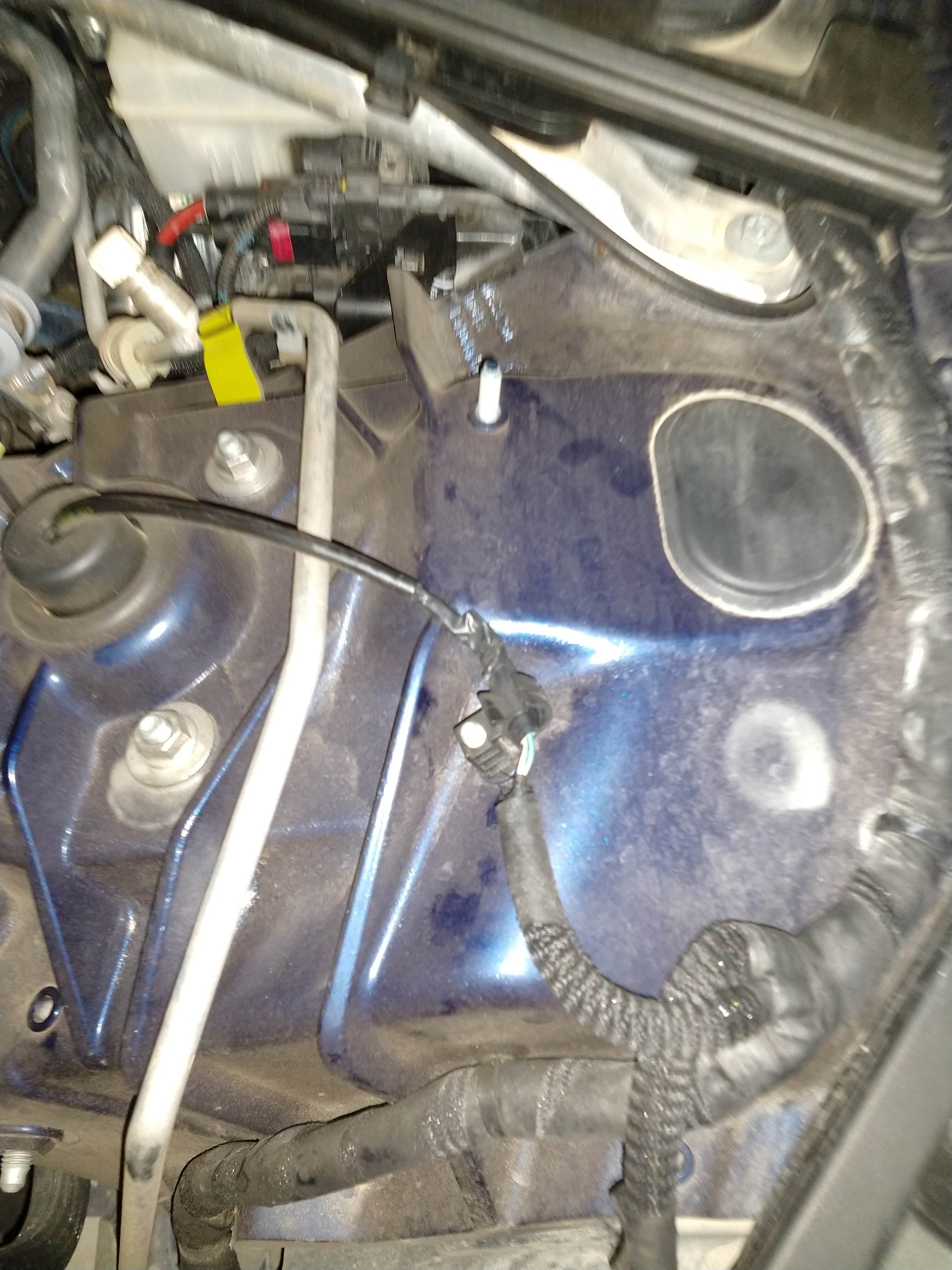

  6. Sulla mia Q2 ci sono fissati dei supporti per i cablaggi che vanno agli ammortizzatori.

    foto Descrizioni/schede vano motore Giulia diesel - 9

    Non si staccano di sicuro!!!

    A Swordsman piace questo elemento.
  7. Giusto, dimenticavo i cablaggi degli ammortizzatori (sulla Quadrifoglio il cablaggio lato guida invece è fissato in posizione leggermente diversa).

    @Swordsman c'è troppa roba in giro per disegnare uno schema generale che sia comprensibile, ma se hai curiosità su qualcosa di specifico posso provare a chiarirlo.

    A Swordsman piace questo elemento.
  8. Vi ringrazio :) No per ora mi basta capire a grandi linee i "gruppi" funzionali, diciamo così... non sarei in grado di andare oltre.

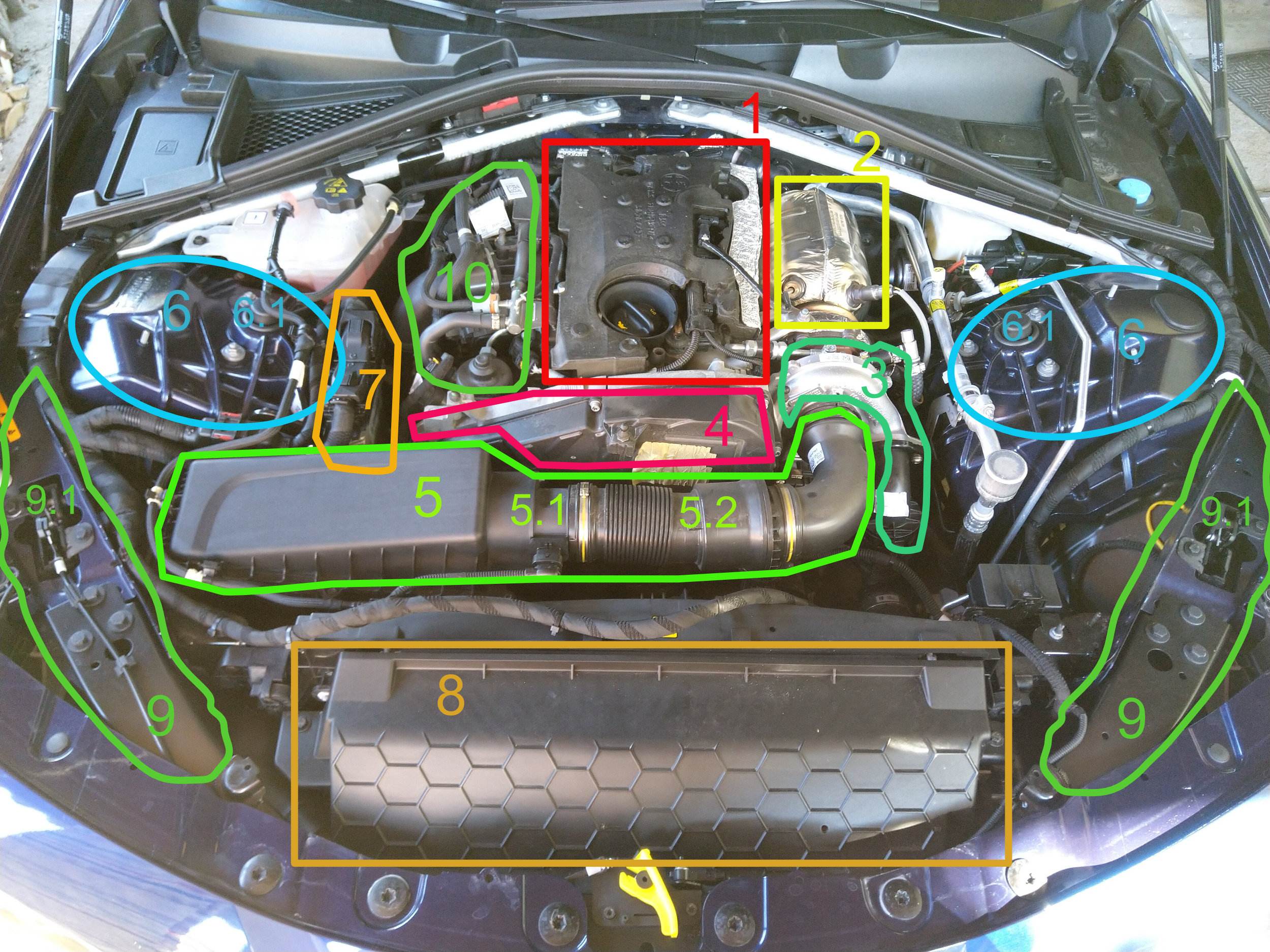

    Se volete fare un giochetto di fine estate vi allego un'immagine del mio vano motore co evidenziati i blocchi dei quali vorrei capire il significato. Ovviamente so che al numero 1 c'è il motore eh non sono così messo male :D poi 8 credo il radiatore, 5 filtro aria....
    Se volete compilate quindi la descrizione seguendo i mie numeri...
    Grazie mille!


    Files Allegati:

  9. 1 ) Motore
    2) Catalizzatore
    3) Turbocompressore
    4) Distribuzione
    5) Aspirazione
    6) Duomi Sospensione
    7) NN so :(
    8) Masa radiante (radiatore, condensatore clima e forse intercooler)
    9) Ganci di sicurezza cofano motore
    10) Sistema Iniezione

    __________________________________

    Spero di nn aver toppato troppo :p

    A AsdasdGiulia e Swordsman piace questo messaggio.
  10. Grazie Camionà! Forse la 7 è la centralina? Vado per esclusione eh....
