[GUIDA] Installazione led maniglie e svuotatasche

Gabriele.di.bari

Nuovo Alfista
29 Gennaio 2019
22
7
4
Andria
Regione
Puglia
Alfa
Giulietta
Motore
1.6 Jtdm 2 120 CV
Altre Auto
Jeep Compass Limited 1.6 tdi 120cv

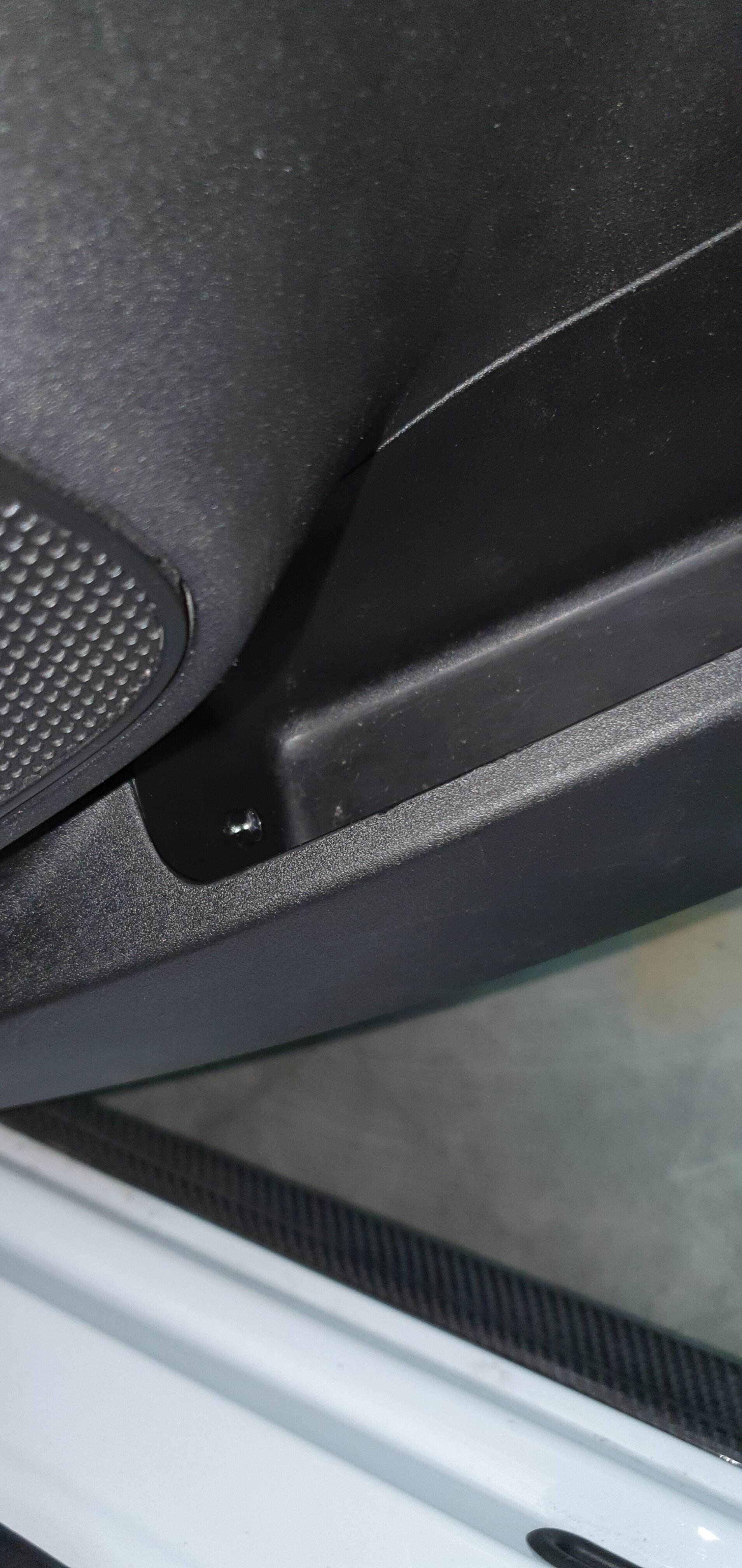

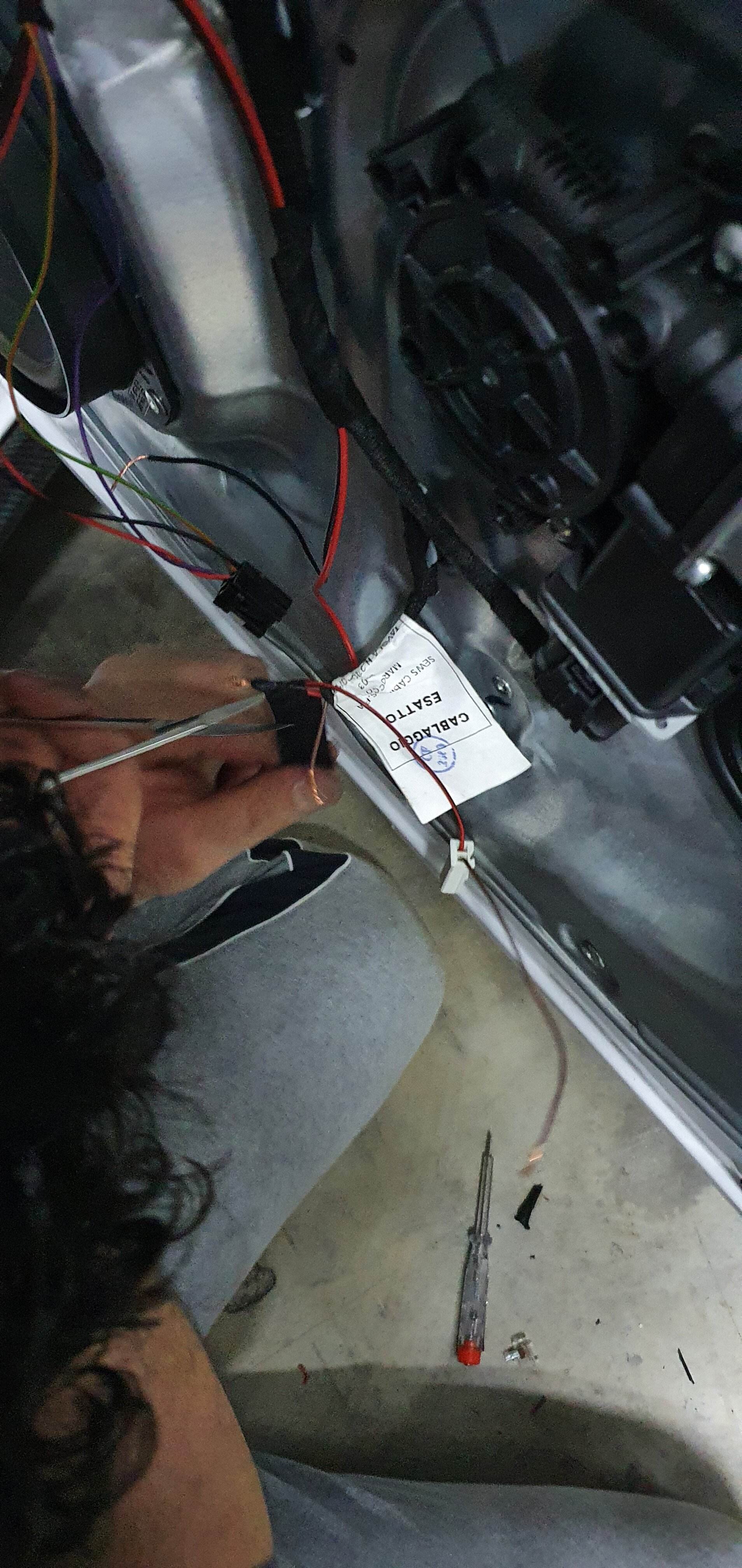

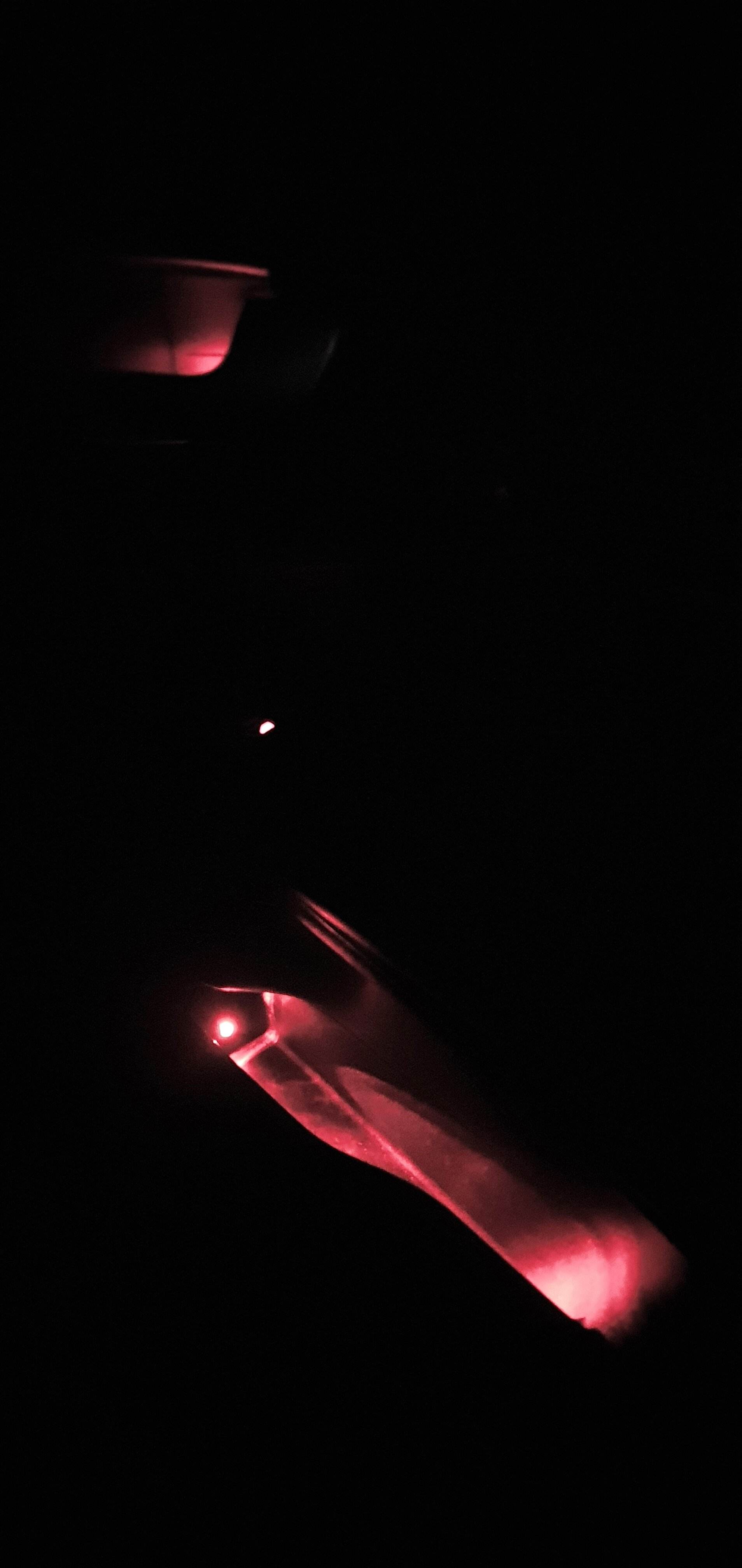

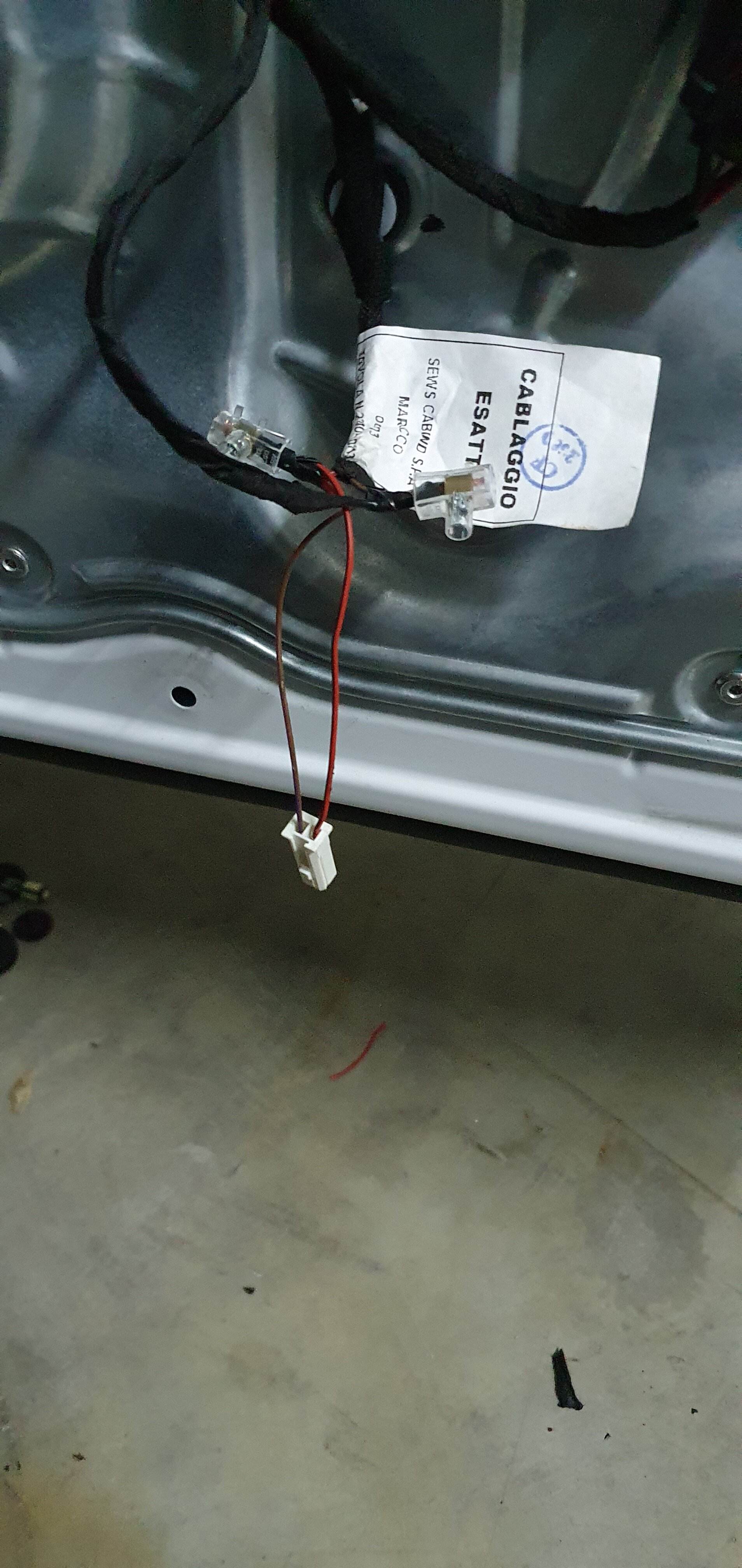

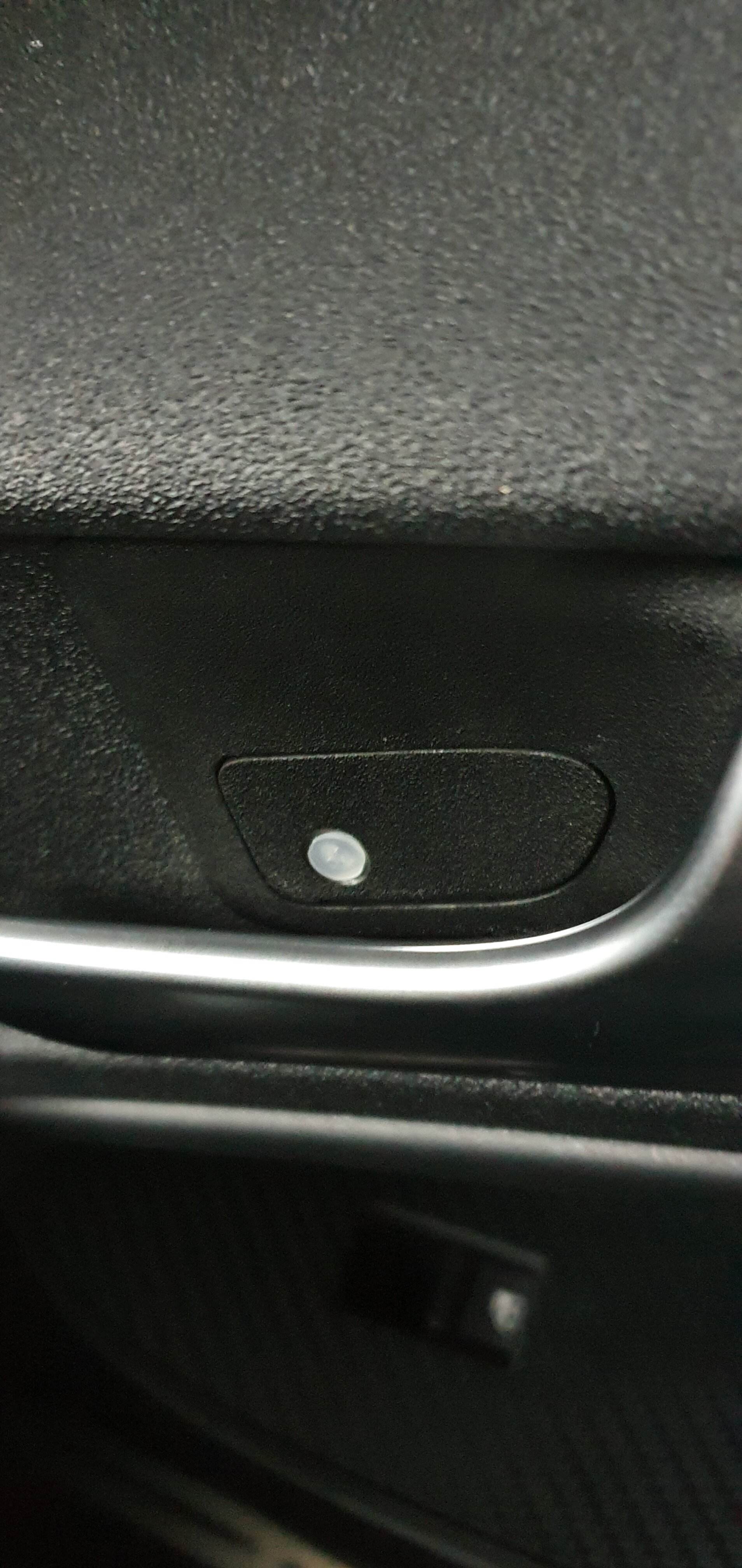

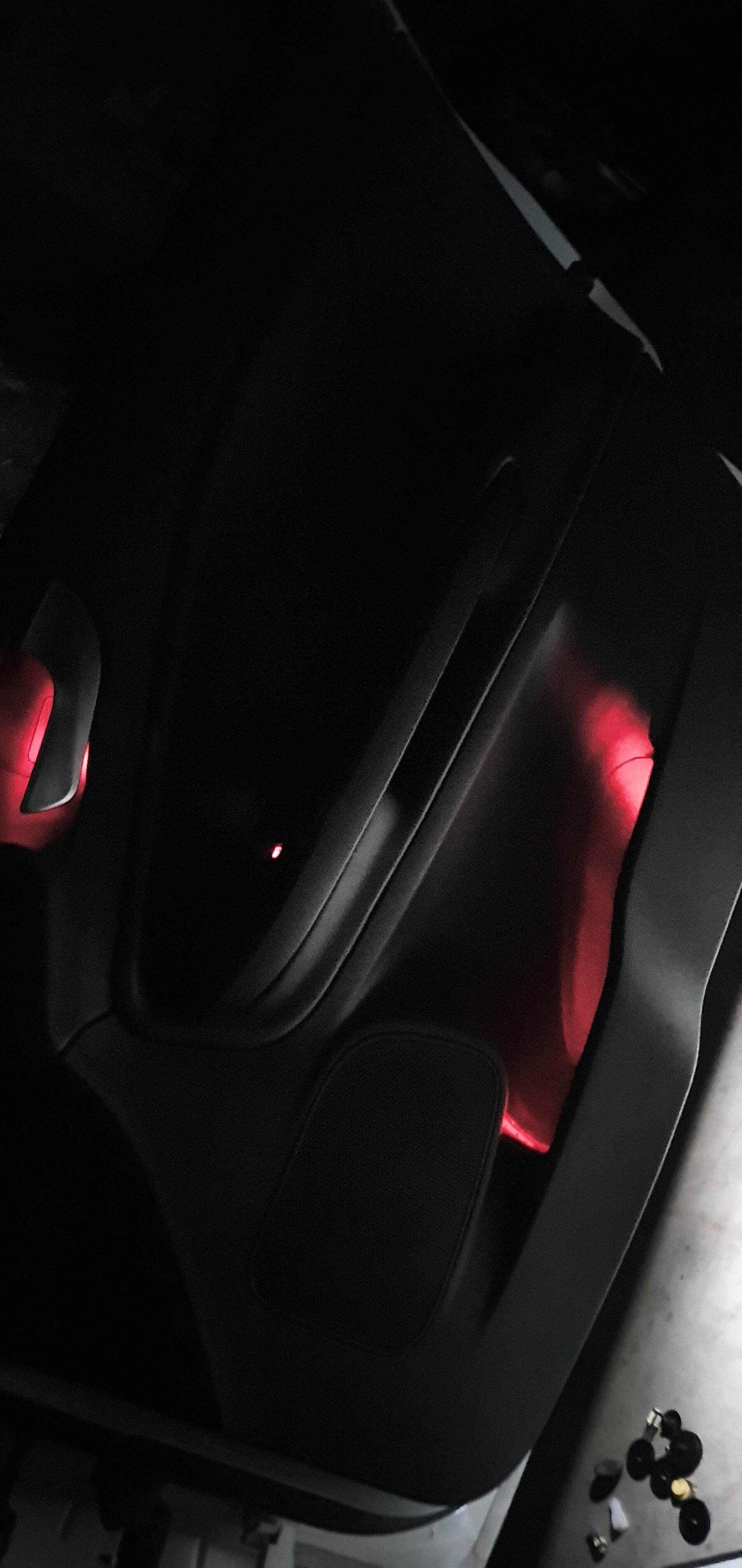

Ho approfittato della quarantena per montare i led sulle maniglie e nello svuotatasche. Se qualcuno volesse cimentarsi, elenco l'occorrente: -Cavo bipolare da 0.3 -Morsetti ad una via -Nastro telato -Nastro isolante -Cacciaviti vari, forbici e kit per rimuovere le plastiche. -Led per le maniglie e per lo svuotataschei: 10pz LED CABLATI CON RESISTENZA E CAVO 30cm 12V CLEAR FOGGY PUNTO LUCE CABLATO | eBay N.B. io ho acquistato due confezioni da 5 mm: una a luce diffusa per le maniglie e una a luce concentrata per il portaoggetti. La differenza sta nell'angolo di diffusione della luce; le prime fanno meno luce al portaoggetti e le seconde ne fanno troppa alla maniglia. -Portaled: 10pz PORTALED MONTANTE PER LED DA 5mm ACCIAIO CROMATO A2B42 | eBay Serve smontare l'intero pannello: ci sono due viti (una laterale e una sotto nella zona luci pozzanghera) e 3 viti a brugola (2 nascoste dietro la fascia del maniglione e 1 dietro al tappino della maniglia). È necessario smontare il copri tweeter (delicatamente altrimenti lo spaccate come ho fatto io) e quella specie di triangolino che copre il montante dello specchietto. Il resto è tutto ad incastro, consiglio di cominciare da sotto. Una volta levati tutti i morsetti il pannello va tirato verso l'alto. Ho levato tutti i morsetti nei relativi alloggi e ovviamente anche il cavo che collega la maniglia al gancio dell'apertura porta. Per la maniglia: ho forato il tappino copri brugola e vi ho inserito il tappino in plastica in dotazione col portaled (senza utilizzare il portaled stesso) e l'ho bloccato con della colla a caldo. Successivamente ho fatto un foro in diagonale sulla parte sinistra della maniglia (dove c'è il buco per la vite) e vi ho fatto passare il led a luce diffusa. Per lo svuotatasche: ho fatto un foro laterlamente e questa volta vi ho inserito il portaled che ho verniciato in nero. Ho aggiunto il led a luce concetrata e l'ho bloccato con della colla a caldo. Questa volta non ho utilizzato il tappino in plastica. Per entrambi i led ho effettuato prima una prolunga per collegare l'uno all'altro e successivamente ho effettuato il collegamento facendo ponte dai cavetti dell'alzacristalli. Ho usato il cavo nero per il negativo e il cavo rosso-verde per il positivo. Per avere un lavoro pulito, ogni qualvolta ho unito i cavi, ho usato dei morsetti Inoltre io ho fatto un ponte dal cavo della luce pozzanghera e l'ho passato nello specchietto per montarci un led a bottone sotto. L'intento è quello di farlo accendere all'apertura porte e all'apertura dello sportello. Infine ho richiuso tutto facendo attenzione a collocare i morsetti in spazi vuoti. Preciso che per accedere ai cavi bisogna levare il nastro telato; io poi l'ho rimesso con un altro che ho comprato in un negozio di ricambi. Ho utlizzato il nastro isolante per identificare i cavi positivi (nastro rosso) e negativi (nastro nero) per un futuro. E cosa molto importante: ci vuole tanta,tanta, tanta pazienza. Allego foto...


Allegati

  • 20200420_210231.jpg
    550.4 KB · Visualizzazioni: 1,280
  • 20200420_210328.jpg
    567 KB · Visualizzazioni: 920
  • 20200420_210215.jpg
    475.4 KB · Visualizzazioni: 914
  • 20200420_210152.jpg
    236.6 KB · Visualizzazioni: 894
  • 20200420_192729.jpg
    779.6 KB · Visualizzazioni: 905
  • 20200420_193423.jpg
    600.3 KB · Visualizzazioni: 885
Ottima idea. Se puoi, metti qualche foto al vuoi per vedere l’effetto dell’illuminazione

  • Like
Reactions: Obyboby
- Informazione Pubblicitaria -
Che bel lavoro. Quasi quasi ci provo! Ma quindi si alimentano con le luci delle pulsantiere porta, e quindi si attivano solo con gli anabbaglianti?

Se si alimentano con la pulsantiera, sono sempre accese

Ecco, te pareva. Non mi ricordo mai bene come si illuminano i componenti della mia auto ahah.
Io penso che se li montassi li vorrei accesi solo con gli anabbaglianti

- Informazione Pubblicitaria -
Ho approfittato della quarantena per montare i led sulle maniglie e nello svuotatasche. Se qualcuno volesse cimentarsi, elenco l'occorrente: -Cavo bipolare da 0.3 -Morsetti ad una via -Nastro telato -Nastro isolante -Cacciaviti vari, forbici e kit per rimuovere le plastiche. -Led per le maniglie e per lo svuotataschei: 10pz LED CABLATI CON RESISTENZA E CAVO 30cm 12V CLEAR FOGGY PUNTO LUCE CABLATO | eBay N.B. io ho acquistato due confezioni da 5 mm: una a luce diffusa per le maniglie e una a luce concentrata per il portaoggetti. La differenza sta nell'angolo di diffusione della luce; le prime fanno meno luce al portaoggetti e le seconde ne fanno troppa alla maniglia. -Portaled: 10pz PORTALED MONTANTE PER LED DA 5mm ACCIAIO CROMATO A2B42 | eBay Serve smontare l'intero pannello: ci sono due viti (una laterale e una sotto nella zona luci pozzanghera) e 3 viti a brugola (2 nascoste dietro la fascia del maniglione e 1 dietro al tappino della maniglia). È necessario smontare il copri tweeter (delicatamente altrimenti lo spaccate come ho fatto io) e quella specie di triangolino che copre il montante dello specchietto. Il resto è tutto ad incastro, consiglio di cominciare da sotto. Una volta levati tutti i morsetti il pannello va tirato verso l'alto. Ho levato tutti i morsetti nei relativi alloggi e ovviamente anche il cavo che collega la maniglia al gancio dell'apertura porta. Per la maniglia: ho forato il tappino copri brugola e vi ho inserito il tappino in plastica in dotazione col portaled (senza utilizzare il portaled stesso) e l'ho bloccato con della colla a caldo. Successivamente ho fatto un foro in diagonale sulla parte sinistra della maniglia (dove c'è il buco per la vite) e vi ho fatto passare il led a luce diffusa. Per lo svuotatasche: ho fatto un foro laterlamente e questa volta vi ho inserito il portaled che ho verniciato in nero. Ho aggiunto il led a luce concetrata e l'ho bloccato con della colla a caldo. Questa volta non ho utilizzato il tappino in plastica. Per entrambi i led ho effettuato prima una prolunga per collegare l'uno all'altro e successivamente ho effettuato il collegamento facendo ponte dai cavetti dell'alzacristalli. Ho usato il cavo nero per il negativo e il cavo rosso-verde per il positivo. Per avere un lavoro pulito, ogni qualvolta ho unito i cavi, ho usato dei morsetti Inoltre io ho fatto un ponte dal cavo della luce pozzanghera e l'ho passato nello specchietto per montarci un led a bottone sotto. L'intento è quello di farlo accendere all'apertura porte e all'apertura dello sportello. Infine ho richiuso tutto facendo attenzione a collocare i morsetti in spazi vuoti. Preciso che per accedere ai cavi bisogna levare il nastro telato; io poi l'ho rimesso con un altro che ho comprato in un negozio di ricambi. Ho utlizzato il nastro isolante per identificare i cavi positivi (nastro rosso) e negativi (nastro nero) per un futuro. E cosa molto importante: ci vuole tanta,tanta, tanta pazienza. Allego foto...
Questi lavori mi affascinano, ma l'idea di smontare i pannelli e quant'altro se non strettamente necessario, mi impaurisce. L'idea che incomincino scricchiolii vari per colpa mia, proprio non mi va. Ovviamente parlo per me.
