Schema elettrico quadro comandi clima 75 Twin spark

Deluxe

Nuovo Alfista
4 Febbraio 2022
11
0
1
Regione
Lombardia
Alfa
Alfetta GTV
Ciao tutti
ho appena preso una 75 ts prima serie, ma aveva particolari del cruscotto non nel rosso arancio original, piano piano sto cambiando tutto nel colore giusto.
Ora sto scervellandomi col comando clima, ho trovato parecchi fili non collegati e altri bypassati per non so dove, per fare ulteriori danni a relè o centraline avrei necessità di vedere lo schema dell’impianto elettrico.
Se qualcuno ce l’ha o da dove reperirlo, grazie

Ora sto scervellandomi col comando clima, ho trovato parecchi fili non collegati e altri bypassati per non so dove, per fare ulteriori danni a relè o centraline avrei necessità di vedere lo schema dell’impianto elettrico.

La marca del clima?

dove trovo la marca del clima?

Forse meglio che mandi una foto della plancia in quanto la 75 di serie non mi sembra montasse il clima in origine, eventualmente montava un impianto aftermarket Autoclima o Autosystem, non ricordo bene.
Se non ricordo male l'impianto era simile a quello dell'Alfa 90, forse potresti trovare qualcosa in rete.

Domani ne faccio qualcuna, ma già lo avevano cambiato il quadro con uno bianco e li hanno fatto cavolate

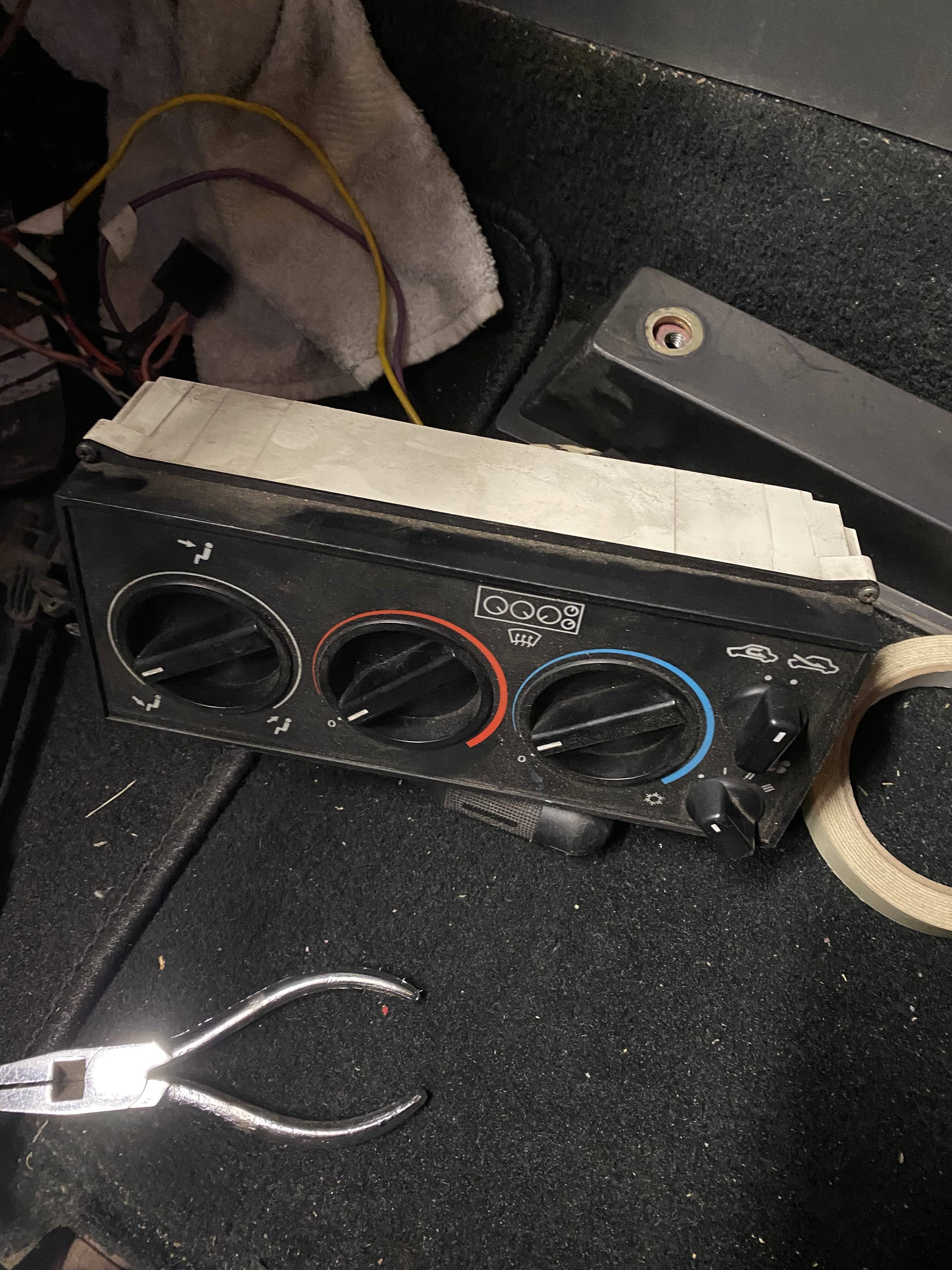

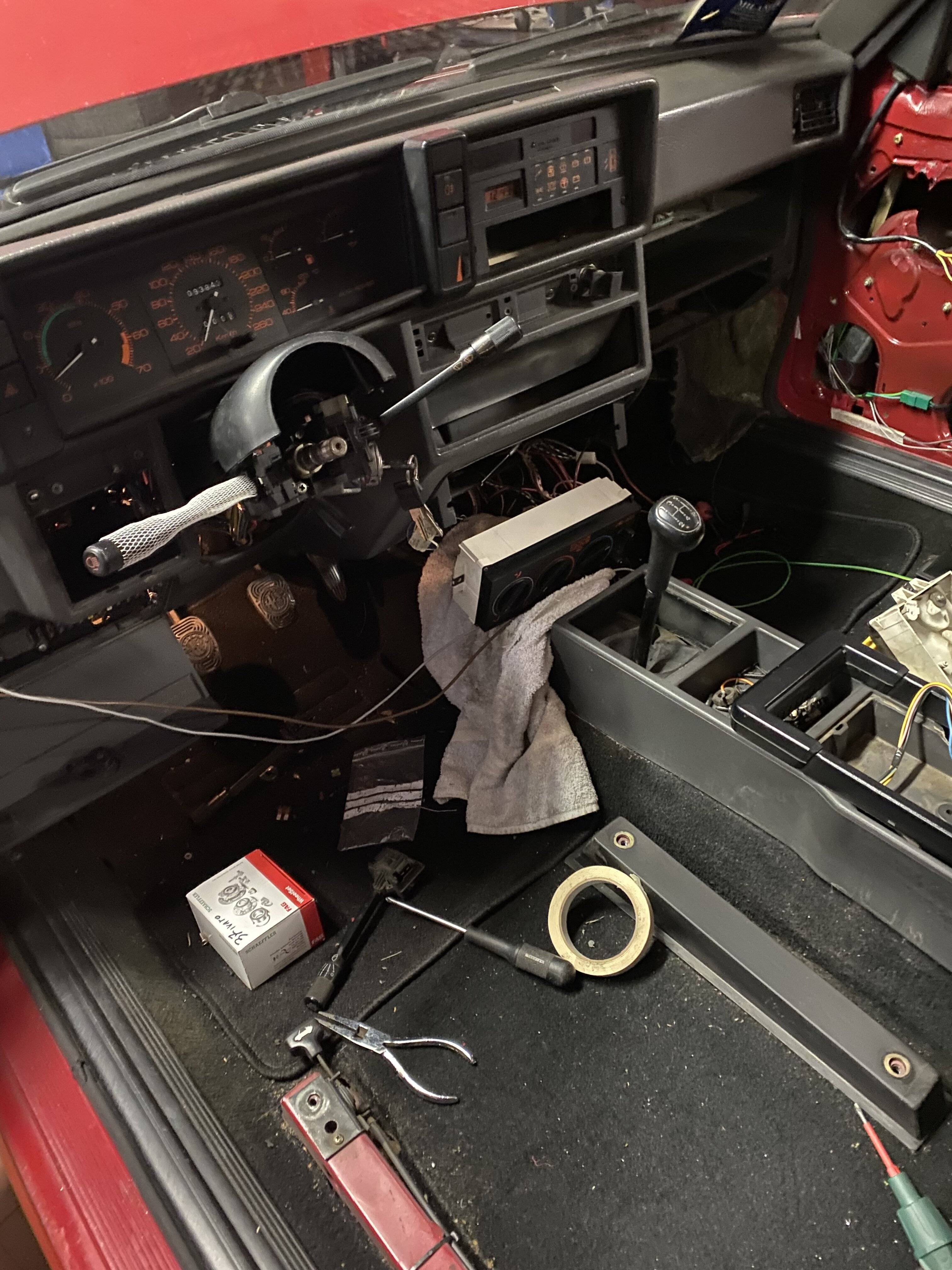

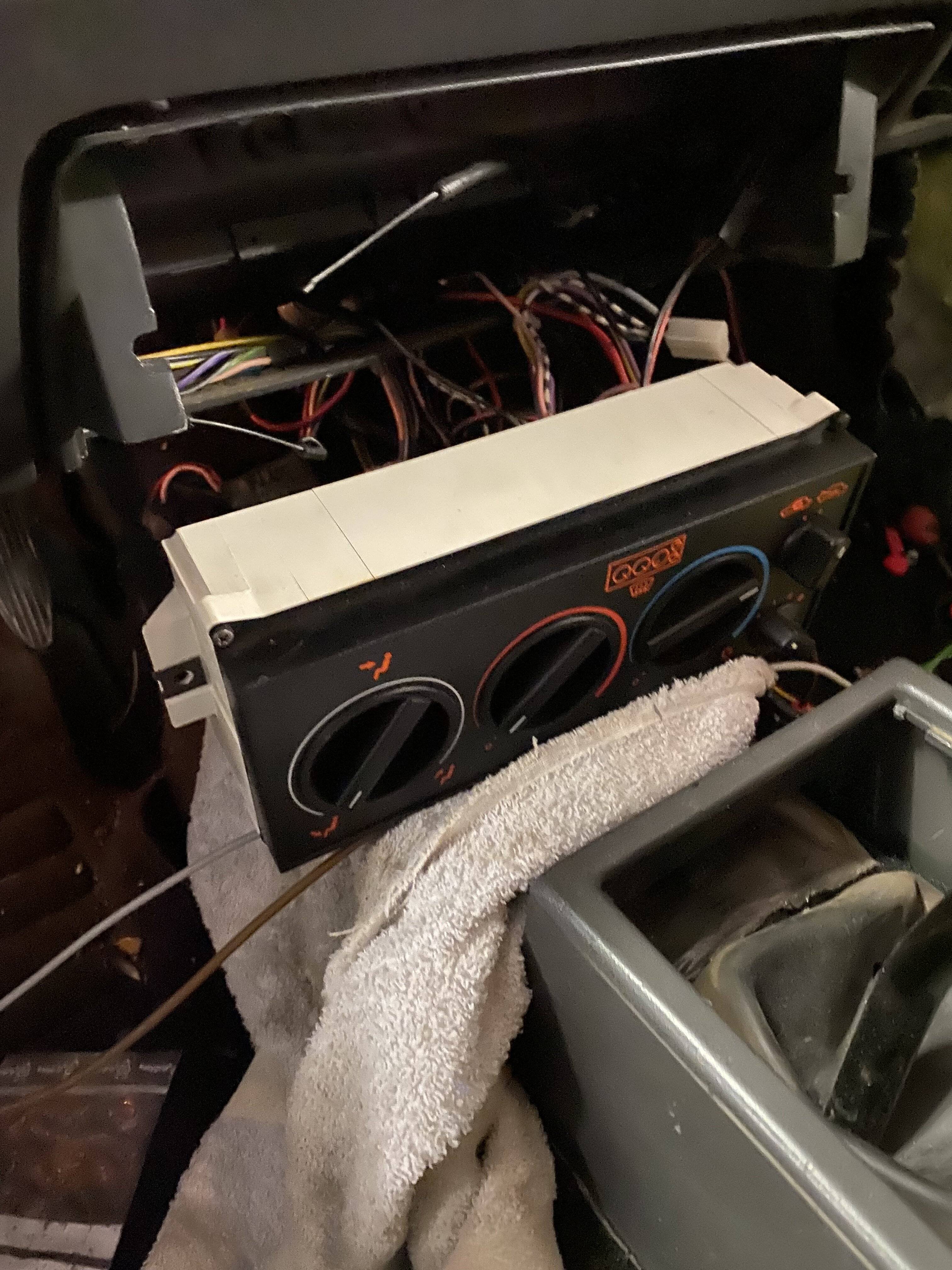

Ecco qua prese rapidamente in pausa pranzo, ho aggiunti quello che era montato prima


Allegati

  • 4D12088C-93EE-43F3-B85C-D924178C6A8B.jpeg
    1.4 MB · Visualizzazioni: 73
  • A5760CB4-0A5C-44D4-AE64-EA90E1750AB4.jpeg
    1.5 MB · Visualizzazioni: 69

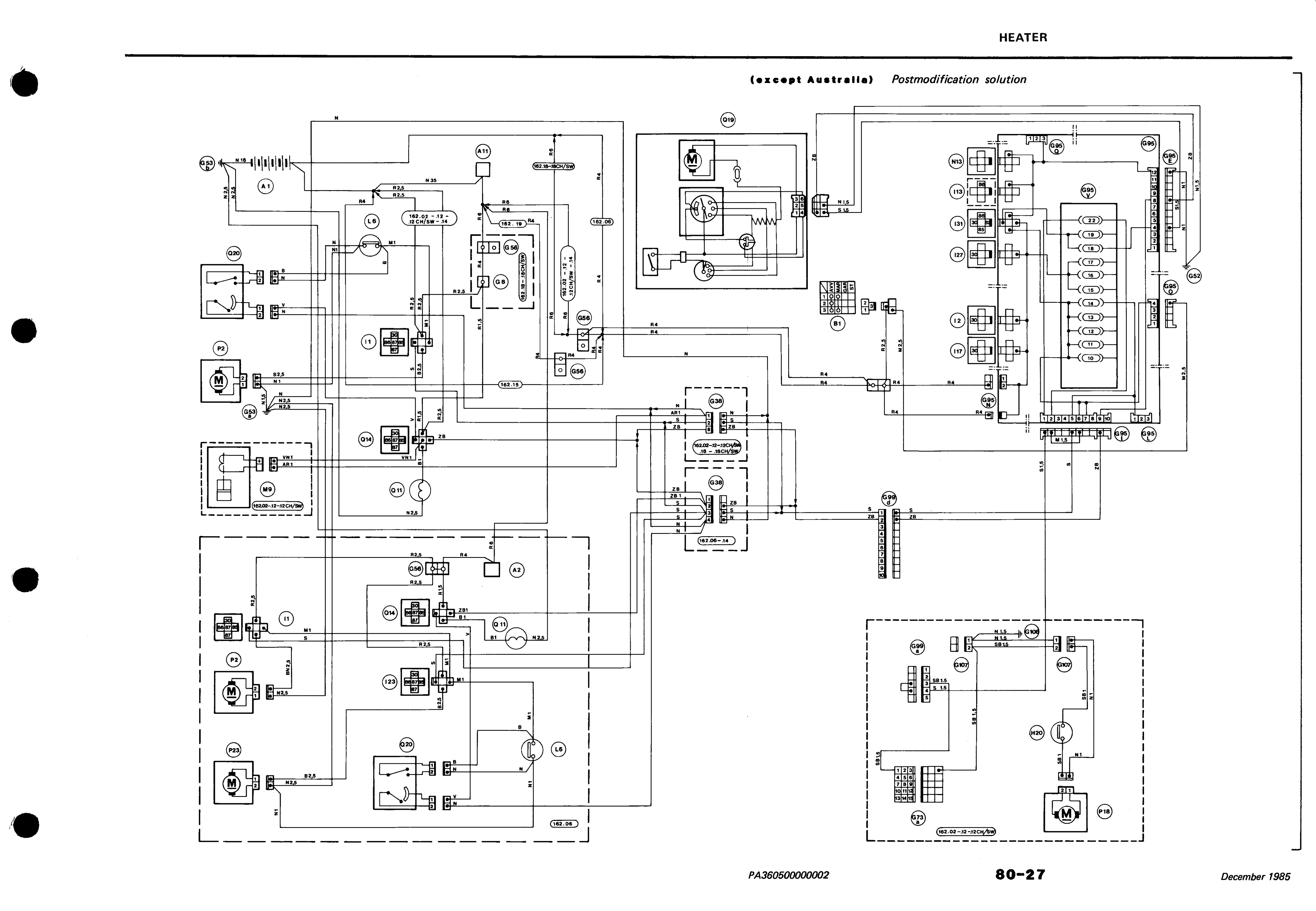

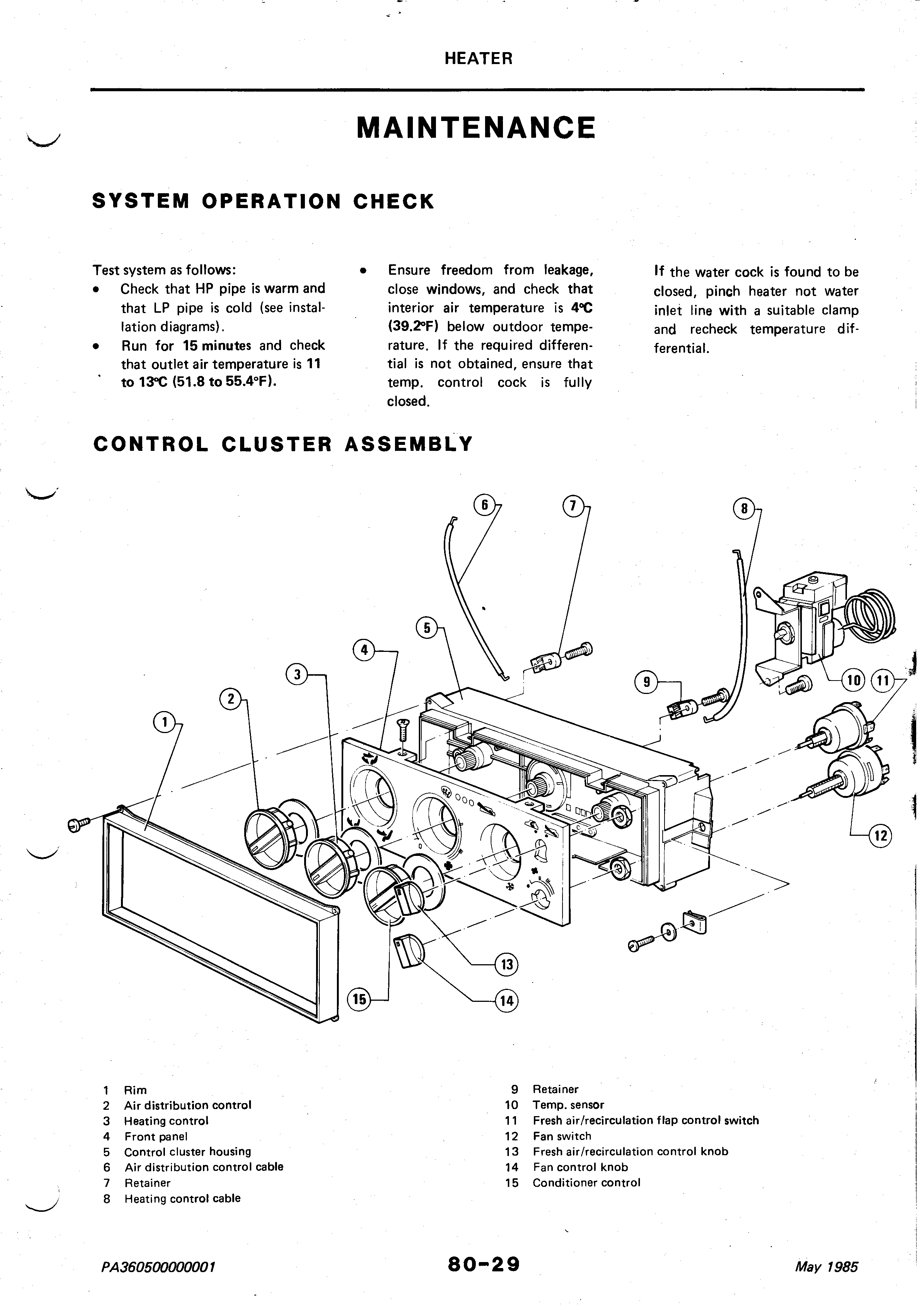

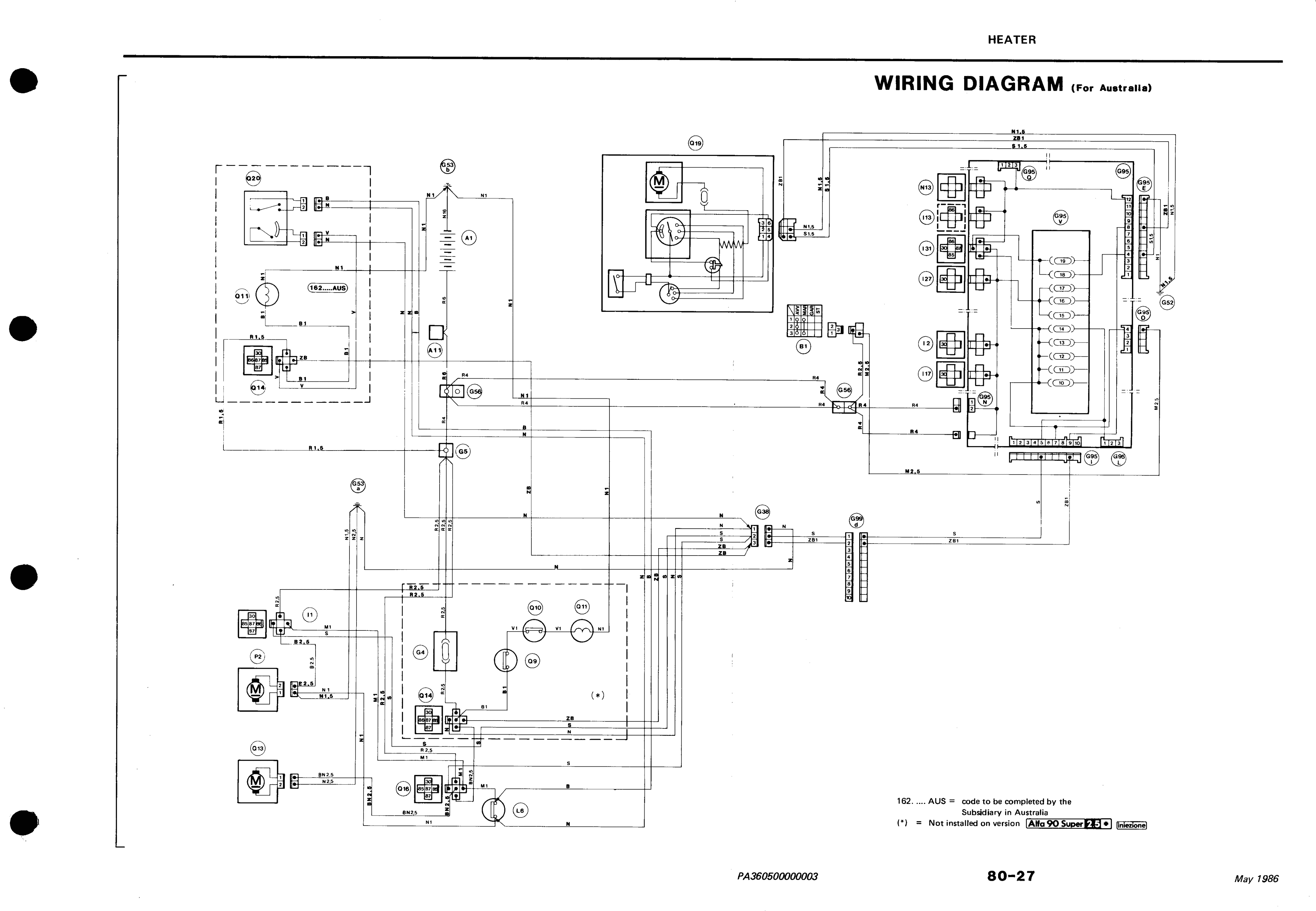

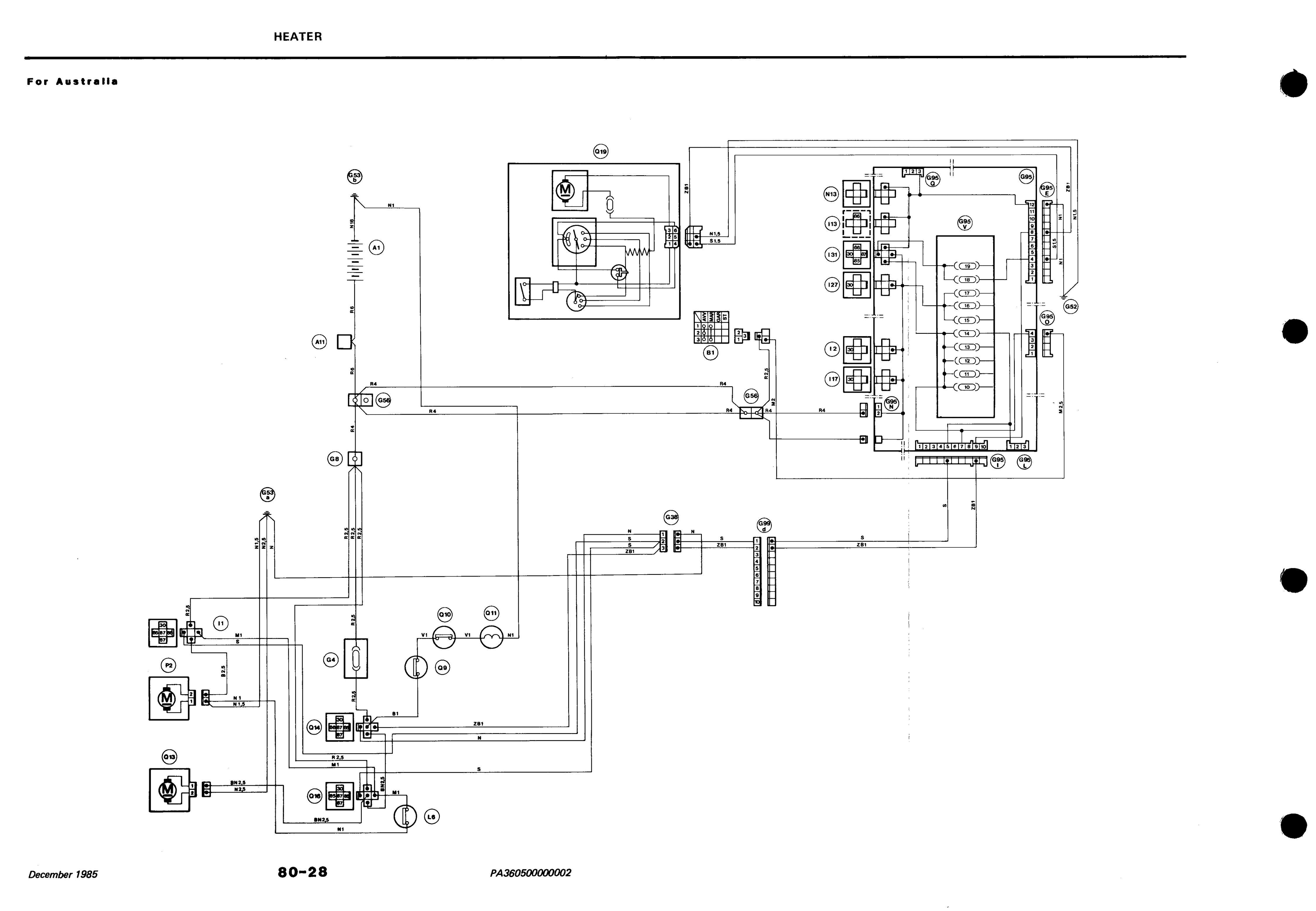

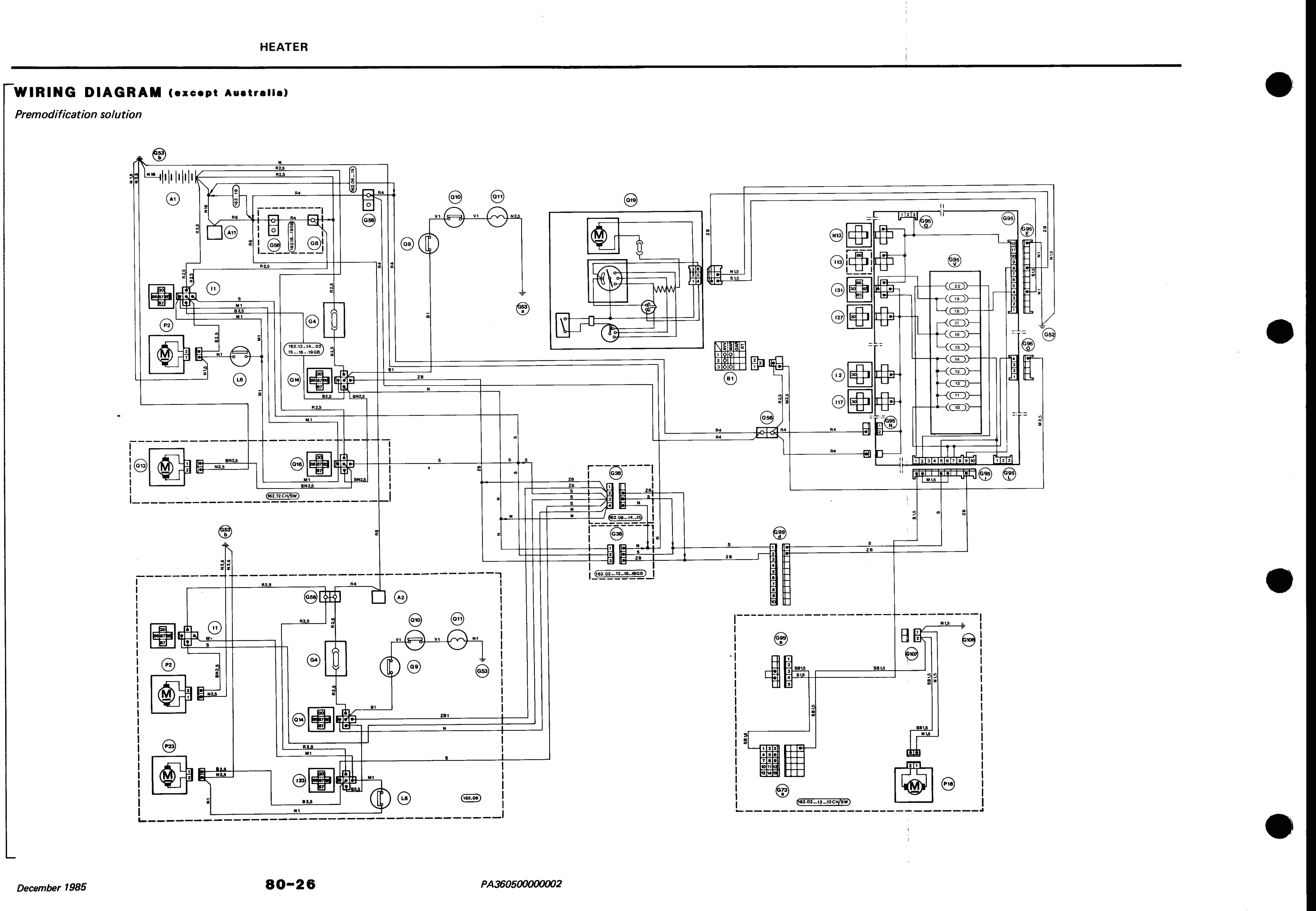

Ho trovato questo ma non sono sicuro sia specifico per la tua auto ne che ti possa essere utile.


Allegati

  • 90-80-26.gif
    581.4 KB · Visualizzazioni: 88
  • 90-80-26a.gif
    617.7 KB · Visualizzazioni: 148
  • 90-80-27.gif
    481.3 KB · Visualizzazioni: 88
  • 90-80-28.gif
    363.7 KB · Visualizzazioni: 102
  • 90-80-29.gif
    124.7 KB · Visualizzazioni: 96
Adesso me li studio.
Intanto grazie mille, gentilissimo

Pubblicità - Continua a leggere sotto
Purtroppo non c’è lo schema dell’elettroventola del riscaldamento/condizionatore, mi sa che dovrò smontare il cruscotto e seguire i fili.
L‘unica cosa non so come collegare i fili dell’interrutore del ventilatore alle resistenze, andrò per tentativi
