Buongiorno a tutti, sono Lorenzo, studente di Ingegneria del Veicolo a Modena, io insieme a dei miei colleghi appassionati D'Alfa, per un progetto sul corso di Meccanica del Veicolo, dobbiamo fare un'analisi cinematica e statica di una sospensione a scelta. Abbiamo scelto la McPherson posteriore della 147 1.6 TwinSpark 120cv, c'è qualcuno che può aiutarci con qualche informazione tecnica o qualcuno che abbia già fatto un lavoro del genere? Grazie mille in anticipo, Lorenzo.
Sospensione Posteriore McPherson
- Autore discussione lorenzotoni_
- Data d'inizio
kormrider
ALFISTA BALILLA.
- 18 Gennaio 2012
- 29,516
- 19,535
- 181
- Regione
- No Italy
- Alfa
- 75
- Motore
- 2.0 Twin Spark
- Altre Auto
- Alfa 75 1.6 IE (1992-Battesimo con Alfa)Panda Nuova 1.2 - Ford Ranger LIMITED 3.2 TDCi
Qui dentro trovi chi le ha smontate e rimontate per anni non chi le ha analizzate in laboratorio. Tra l'altro è lo stesso stampo su 156 e GT.
Alfa Romeo è sempre stata all'avanguardia nel settore delle sospensioni, sia per gli schemi adottati, sia per l'efficacia del loro funzionamento, il quale ha permesso di rendere celebri le caratteristiche di tenuta e guidabilità delle vetture del Biscione. Vetture come la 147, la 156 e la GT, presentano sull'asse anteriore uno schema a quadrilateri deformabili, affiancando poi un posteriore caratterizzato dallo schema definito dai tecnici stessi della casa del Biscione di tipo "MacPherson evoluto".
Lo schema a ruote indipendenti di tipo MacPherson viene ormai universalmente adottato, anche in vetture di alta gamma, all'avantreno; al retrotreno prevalgono le soluzioni più disparate e sovente più complesse, come il multilink (schema sospensivo a cinque bracci), adottato per esempio sulla 166. Questo perché, nel percorrere una curva, il compito più gravoso lo deve svolgere proprio il posteriore della vettura. Infatti, contrariamente a quanto si potrebbe pensare, le sospensioni anteriori devono garantire una elevata precisione nel transitorio iniziale della curva (in pratica, devono far sì che il volante sia preciso e pronto nel momento di iscrizione della vettura nella traiettoria desiderata), ma durante la fase di percorrenza è il retrotreno che deve garantire una aderenza costante con una buona capacità di recupero dei valori di campanatura e convergenza. Quindi, il compito relativamente più semplice è affidato all'asse anteriore ed è per questo motivo che si è assistito ad una massiccia diffusione dello schema MacPherson all'avantreno. Questa sospensione è essenzialmente costituita da un triangolo inferiore oscillante (generalmente ancorato ad un telaio) e da un montante telescopico (collegato al fuso a snodo e, tramite una boccola, al duomo della carrozzeria); coassiali al montante sono l'ammortizzatore e la molla elicoidale. Lo schema MacPherson più raramente viene adottato al retrotreno
Infatti, una buona sospensione posteriore deve impedire alle ruote di assumere, a causa dello schiacciamento provocato dalla forza centrifuga, una variazione positiva del camber (campanatura) che provocherebbe una perdita di aderenza; anzi, le ruote devono assumere un camber negativo che permette di avere un maggiore controllo del retrotreno scongiurando possibili fenomeni di sovrasterzo. Inoltre, la sospensione posteriore deve anche impedire variazioni della carreggiata e del passo. Il MacPherson non consente molte possibilità di controllo della cinematica rendendo di difficile attuazione quanto detto sopra. Ma allora, come mai i tecnici dell'Alfa Romeo hanno scelto spesso anche il MacPherson per lo schema sospensivo dell'asse posteriore?
Perché tramite l'ausilio di simulazioni al computer è possibile progettare boccole con elasticità diversa nelle varie direzioni, studiare la flessibilità dei bracci e il comportamento finale dell'auto. Questo ha permesso di realizzare una sospensione semplice ma che si comporta, sovente, meglio di molti multilink. Il MacPherson evoluto Alfa Romeo, si compone di due bracci trasversali di lunghezza differenziata (costruiti in acciaio ad alta resistenza e collegati ad un telaio in alluminio), un puntone guida longitudinale, un montante telescopico con incorporato l'ammortizzatore e la molla disassata ed una barra antirollio con la biella di collegamento al montante.
La scelta di disassare la molla è avvenuta per ridurre gli attriti; infatti, uno dei punti deboli del MacPherson è l'attrito che si viene a creare durante lo scorrimento dello stelo dell'ammortizzatore, questo perché quest'ultimo è soggetto alle spinte laterali. Disassando la molla rispetto all'ammortizzatore, si ottiene che la risultante delle forze sul mozzo (forza verticale dal terreno, forza orizzontale dai bracci inferiori, forza obliqua dalla molla) sia il più possibile allineata con l'asse dell'ammortizzatore stesso.
Un'altra importante caratteristica di questa sospensione è l'effetto autosterzante indotto per effetto elastocinematico.
In inserimento di curva la sterzatura delle ruote posteriori avviene in controfase rispetto alle ruote anteriori, si ha quindi una convergenza per la ruota interna ed una divergenza per la ruota esterna alla curva: in questo modo viene esaltata la prontezza di inserimento in curva. Per ottenere questo effetto si sfrutta la prima aderenza laterale indotta alle ruote posteriori. Durante la percorrenza della traiettoria in curva, invece, le ruote posteriori, per effetto della forza centrifuga, sterzano in fase con le ruote anteriori. L'effetto autosterzante sopra descritto è stato ottenuto posizionando il mozzo ruota A, con i relativi elementi collegati, non ad uguale distanza rispetto ai due bracci B e C, ma più vicino a quest'ultimo, con le boccole di collegamento caratterizzate da una certa cedevolezza e, non ultima, con la differente lunghezza delle due aste trasversali, C più corta di B.
Questa sospensione permette la regolazione della convergenza anche al retrotreno, esattamente come nelle sospensioni anteriori. Da ricordare che questa sospensione Alfa è esente anche da quelle indesiderate reazioni all'asse posteriore che invece affliggono alcuni multilink nelle manovre di emergenza.
In questa sezione trovi le fasi di smontaggio della sospensione posteriore a partire da pagina 48.
Messaggio nella discussione 'Alfa Romeo 156 - 2.0TS 16v 155cv - Blu Vela - 2001- VA' Alfa Romeo 156 - 2.0TS 16v 155cv - Blu Vela - 2001- VA - ClubAlfa
Alfa Romeo è sempre stata all'avanguardia nel settore delle sospensioni, sia per gli schemi adottati, sia per l'efficacia del loro funzionamento, il quale ha permesso di rendere celebri le caratteristiche di tenuta e guidabilità delle vetture del Biscione. Vetture come la 147, la 156 e la GT, presentano sull'asse anteriore uno schema a quadrilateri deformabili, affiancando poi un posteriore caratterizzato dallo schema definito dai tecnici stessi della casa del Biscione di tipo "MacPherson evoluto".
Lo schema a ruote indipendenti di tipo MacPherson viene ormai universalmente adottato, anche in vetture di alta gamma, all'avantreno; al retrotreno prevalgono le soluzioni più disparate e sovente più complesse, come il multilink (schema sospensivo a cinque bracci), adottato per esempio sulla 166. Questo perché, nel percorrere una curva, il compito più gravoso lo deve svolgere proprio il posteriore della vettura. Infatti, contrariamente a quanto si potrebbe pensare, le sospensioni anteriori devono garantire una elevata precisione nel transitorio iniziale della curva (in pratica, devono far sì che il volante sia preciso e pronto nel momento di iscrizione della vettura nella traiettoria desiderata), ma durante la fase di percorrenza è il retrotreno che deve garantire una aderenza costante con una buona capacità di recupero dei valori di campanatura e convergenza. Quindi, il compito relativamente più semplice è affidato all'asse anteriore ed è per questo motivo che si è assistito ad una massiccia diffusione dello schema MacPherson all'avantreno. Questa sospensione è essenzialmente costituita da un triangolo inferiore oscillante (generalmente ancorato ad un telaio) e da un montante telescopico (collegato al fuso a snodo e, tramite una boccola, al duomo della carrozzeria); coassiali al montante sono l'ammortizzatore e la molla elicoidale. Lo schema MacPherson più raramente viene adottato al retrotreno
Infatti, una buona sospensione posteriore deve impedire alle ruote di assumere, a causa dello schiacciamento provocato dalla forza centrifuga, una variazione positiva del camber (campanatura) che provocherebbe una perdita di aderenza; anzi, le ruote devono assumere un camber negativo che permette di avere un maggiore controllo del retrotreno scongiurando possibili fenomeni di sovrasterzo. Inoltre, la sospensione posteriore deve anche impedire variazioni della carreggiata e del passo. Il MacPherson non consente molte possibilità di controllo della cinematica rendendo di difficile attuazione quanto detto sopra. Ma allora, come mai i tecnici dell'Alfa Romeo hanno scelto spesso anche il MacPherson per lo schema sospensivo dell'asse posteriore?
Perché tramite l'ausilio di simulazioni al computer è possibile progettare boccole con elasticità diversa nelle varie direzioni, studiare la flessibilità dei bracci e il comportamento finale dell'auto. Questo ha permesso di realizzare una sospensione semplice ma che si comporta, sovente, meglio di molti multilink. Il MacPherson evoluto Alfa Romeo, si compone di due bracci trasversali di lunghezza differenziata (costruiti in acciaio ad alta resistenza e collegati ad un telaio in alluminio), un puntone guida longitudinale, un montante telescopico con incorporato l'ammortizzatore e la molla disassata ed una barra antirollio con la biella di collegamento al montante.
La scelta di disassare la molla è avvenuta per ridurre gli attriti; infatti, uno dei punti deboli del MacPherson è l'attrito che si viene a creare durante lo scorrimento dello stelo dell'ammortizzatore, questo perché quest'ultimo è soggetto alle spinte laterali. Disassando la molla rispetto all'ammortizzatore, si ottiene che la risultante delle forze sul mozzo (forza verticale dal terreno, forza orizzontale dai bracci inferiori, forza obliqua dalla molla) sia il più possibile allineata con l'asse dell'ammortizzatore stesso.
Un'altra importante caratteristica di questa sospensione è l'effetto autosterzante indotto per effetto elastocinematico.
In inserimento di curva la sterzatura delle ruote posteriori avviene in controfase rispetto alle ruote anteriori, si ha quindi una convergenza per la ruota interna ed una divergenza per la ruota esterna alla curva: in questo modo viene esaltata la prontezza di inserimento in curva. Per ottenere questo effetto si sfrutta la prima aderenza laterale indotta alle ruote posteriori. Durante la percorrenza della traiettoria in curva, invece, le ruote posteriori, per effetto della forza centrifuga, sterzano in fase con le ruote anteriori. L'effetto autosterzante sopra descritto è stato ottenuto posizionando il mozzo ruota A, con i relativi elementi collegati, non ad uguale distanza rispetto ai due bracci B e C, ma più vicino a quest'ultimo, con le boccole di collegamento caratterizzate da una certa cedevolezza e, non ultima, con la differente lunghezza delle due aste trasversali, C più corta di B.
Questa sospensione permette la regolazione della convergenza anche al retrotreno, esattamente come nelle sospensioni anteriori. Da ricordare che questa sospensione Alfa è esente anche da quelle indesiderate reazioni all'asse posteriore che invece affliggono alcuni multilink nelle manovre di emergenza.
In questa sezione trovi le fasi di smontaggio della sospensione posteriore a partire da pagina 48.
Messaggio nella discussione 'Alfa Romeo 156 - 2.0TS 16v 155cv - Blu Vela - 2001- VA' Alfa Romeo 156 - 2.0TS 16v 155cv - Blu Vela - 2001- VA - ClubAlfa
Ultima modifica:
kormrider
ALFISTA BALILLA.
- 18 Gennaio 2012
- 29,516
- 19,535
- 181
- Regione
- No Italy
- Alfa
- 75
- Motore
- 2.0 Twin Spark
- Altre Auto
- Alfa 75 1.6 IE (1992-Battesimo con Alfa)Panda Nuova 1.2 - Ford Ranger LIMITED 3.2 TDCi

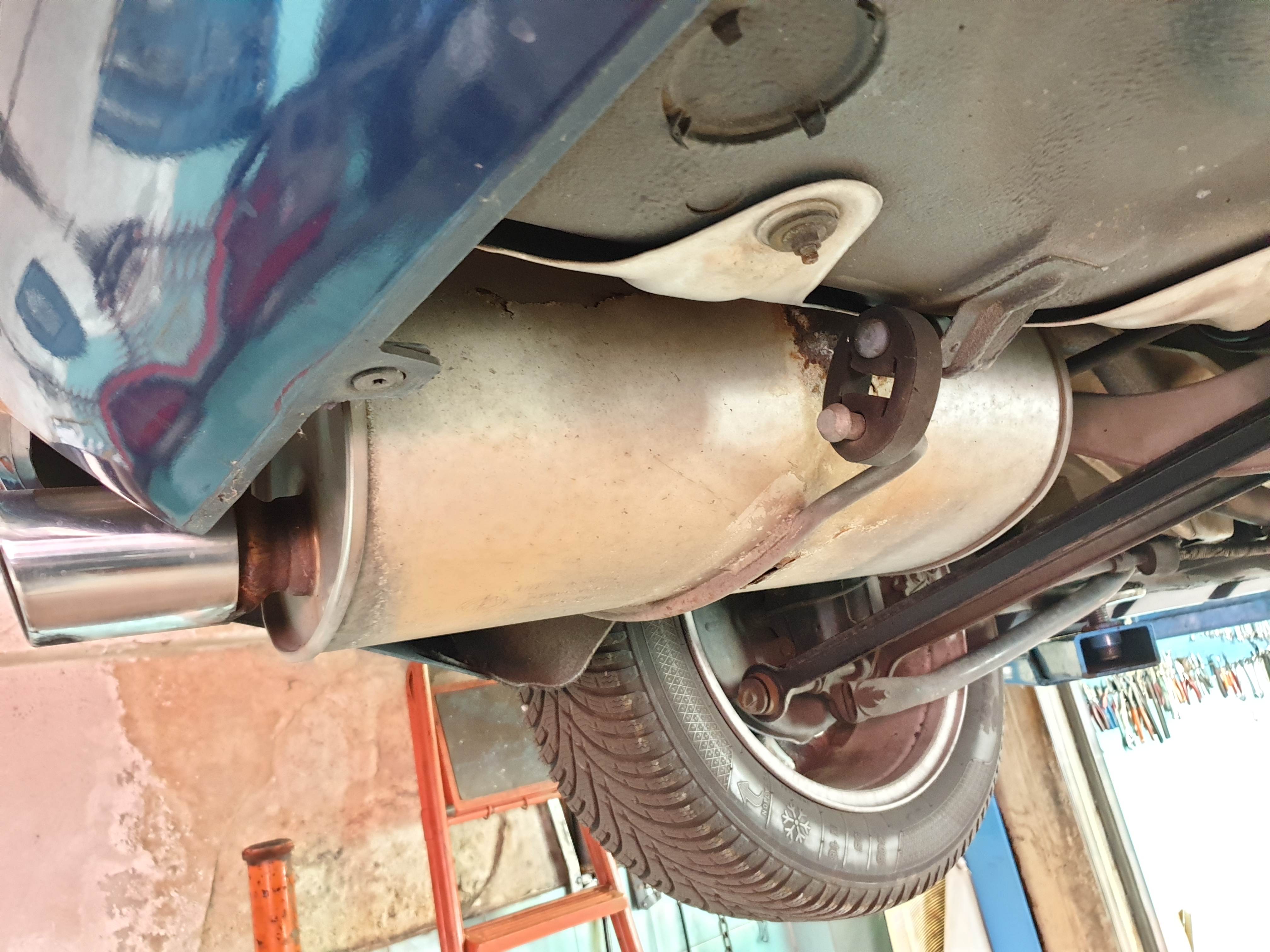

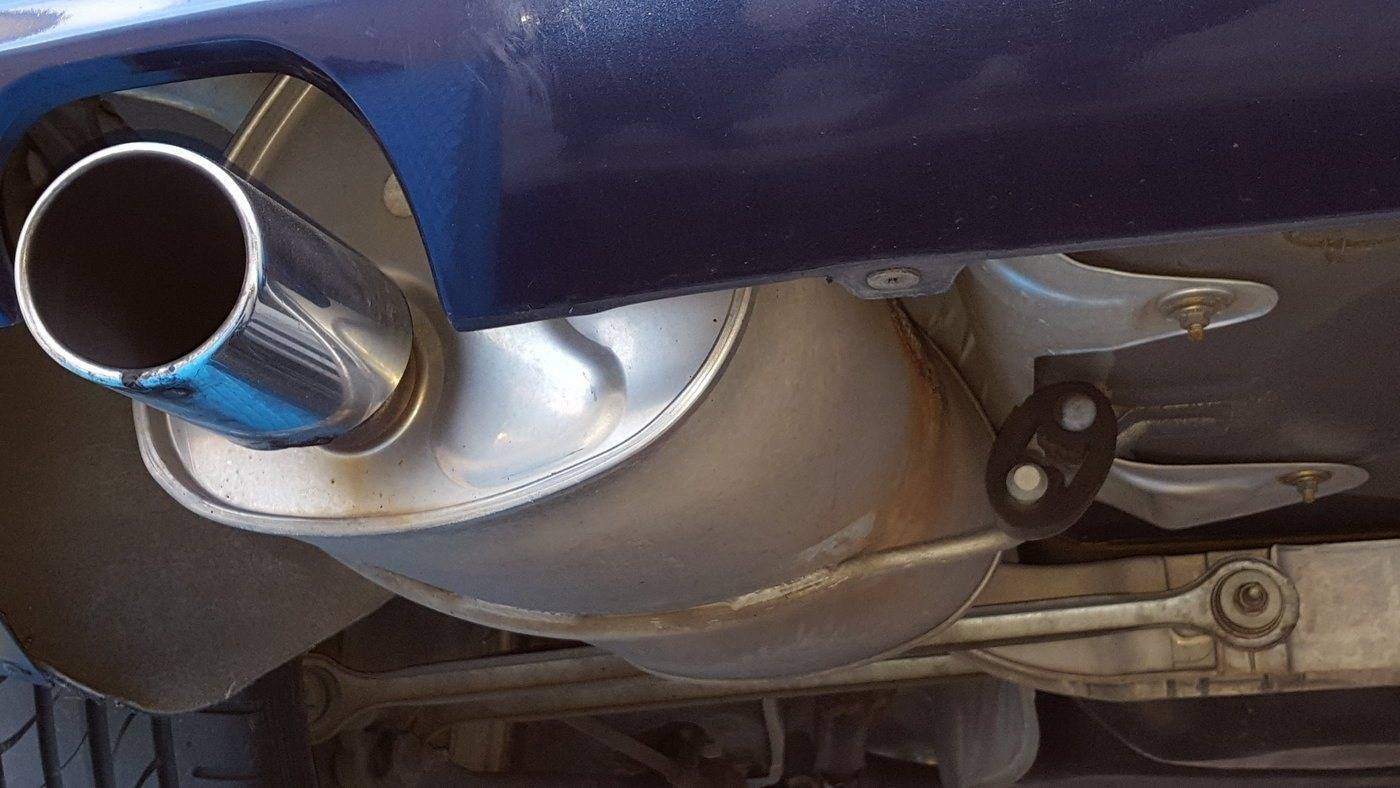

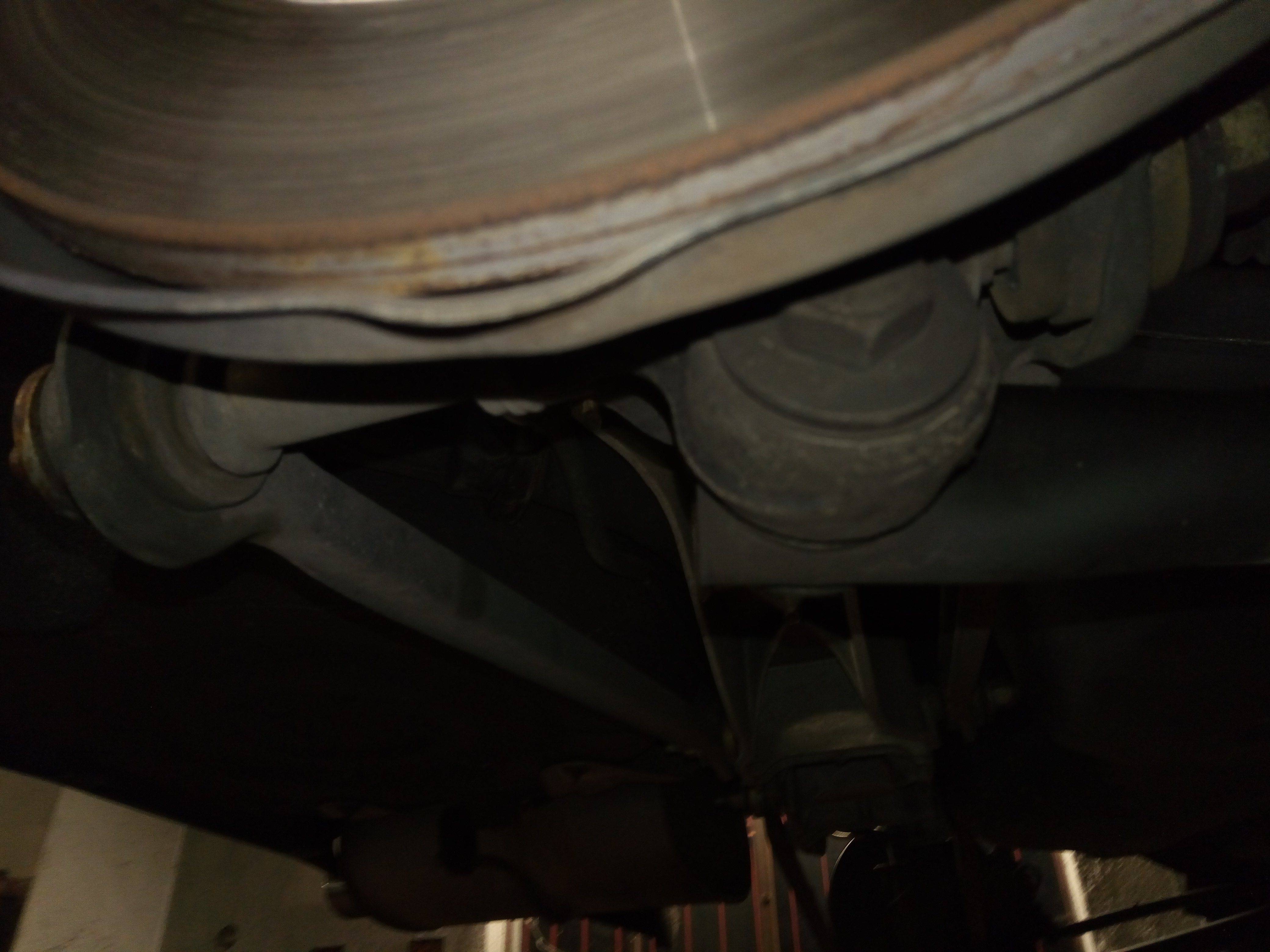

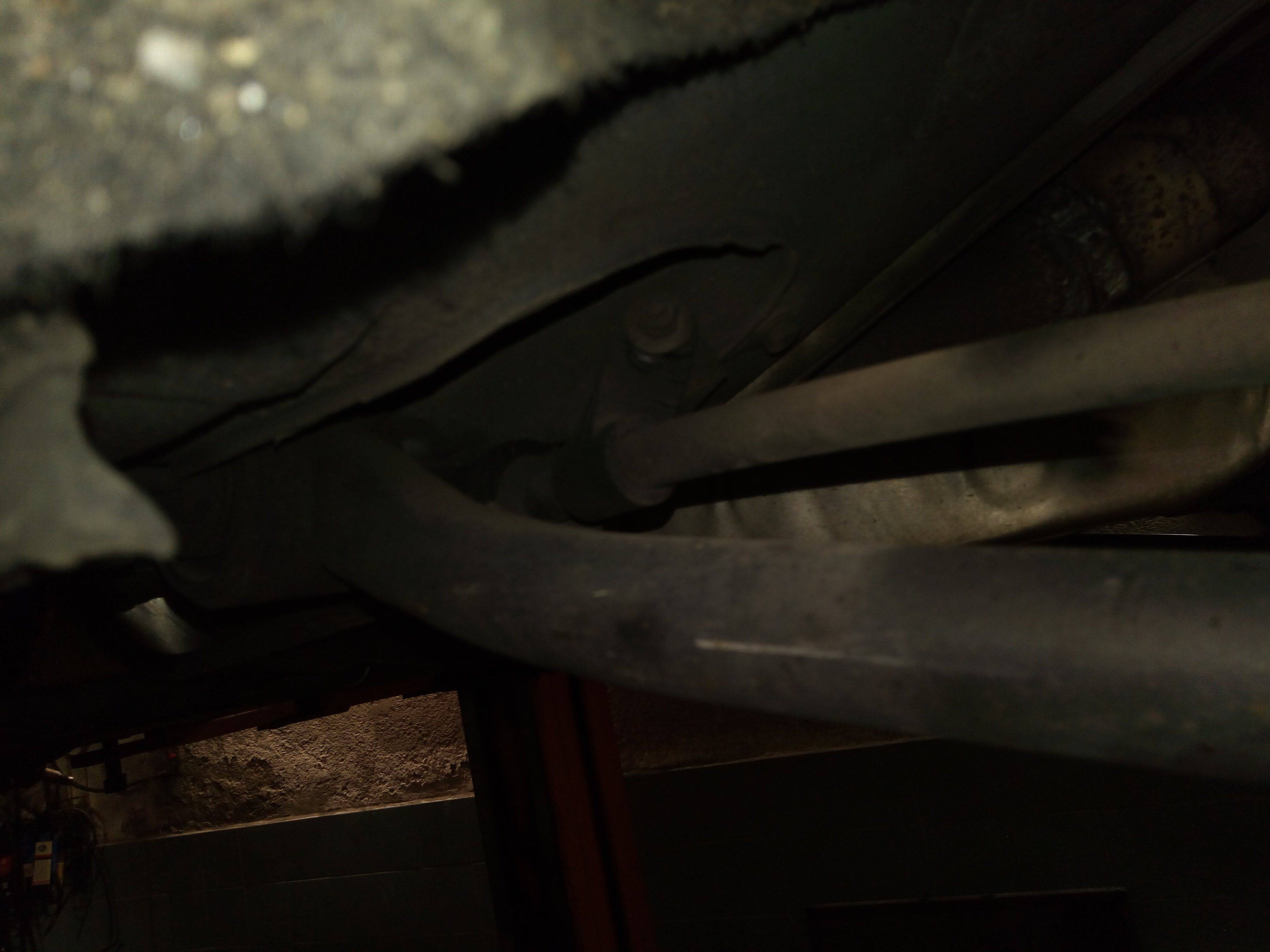

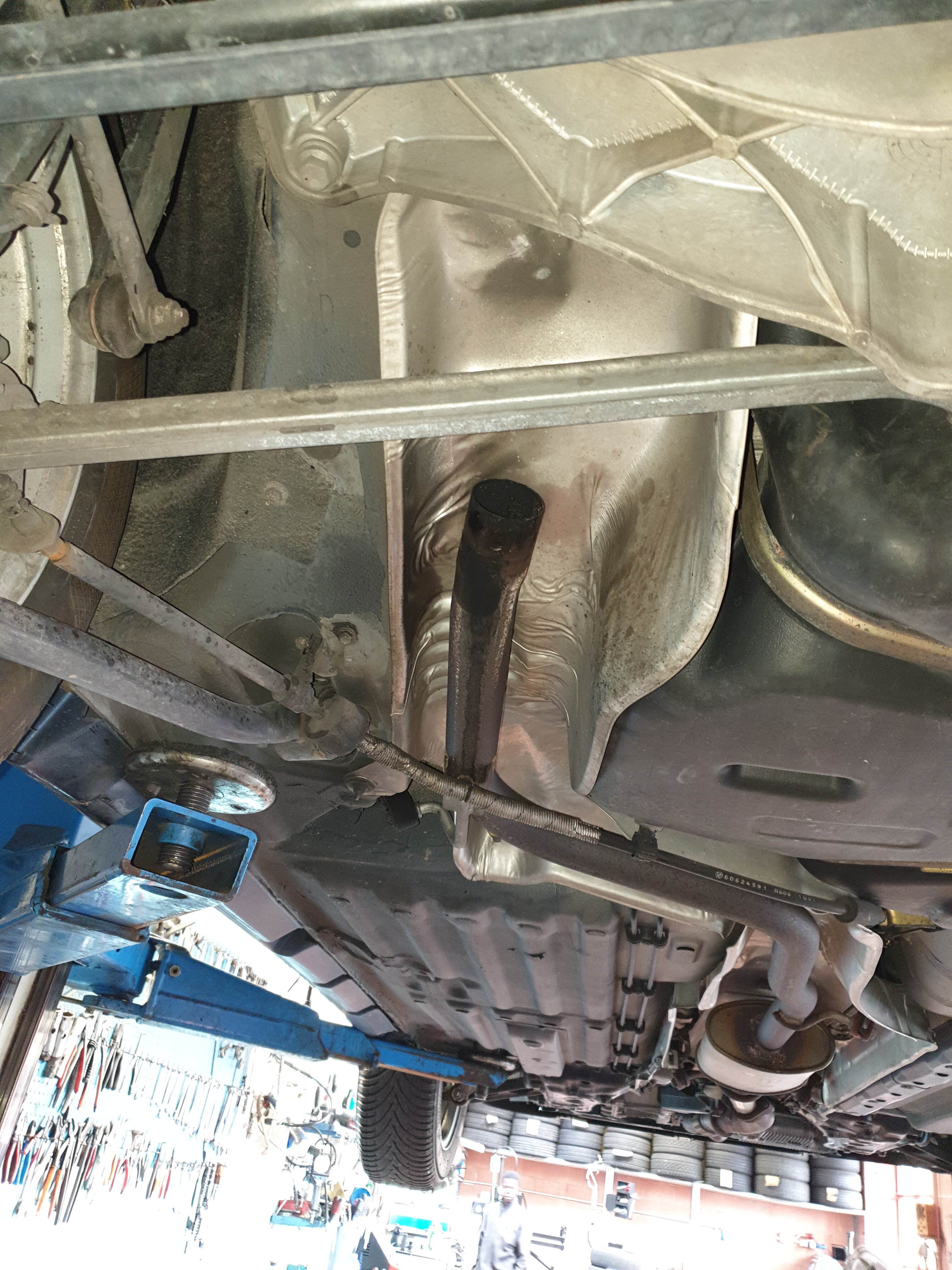

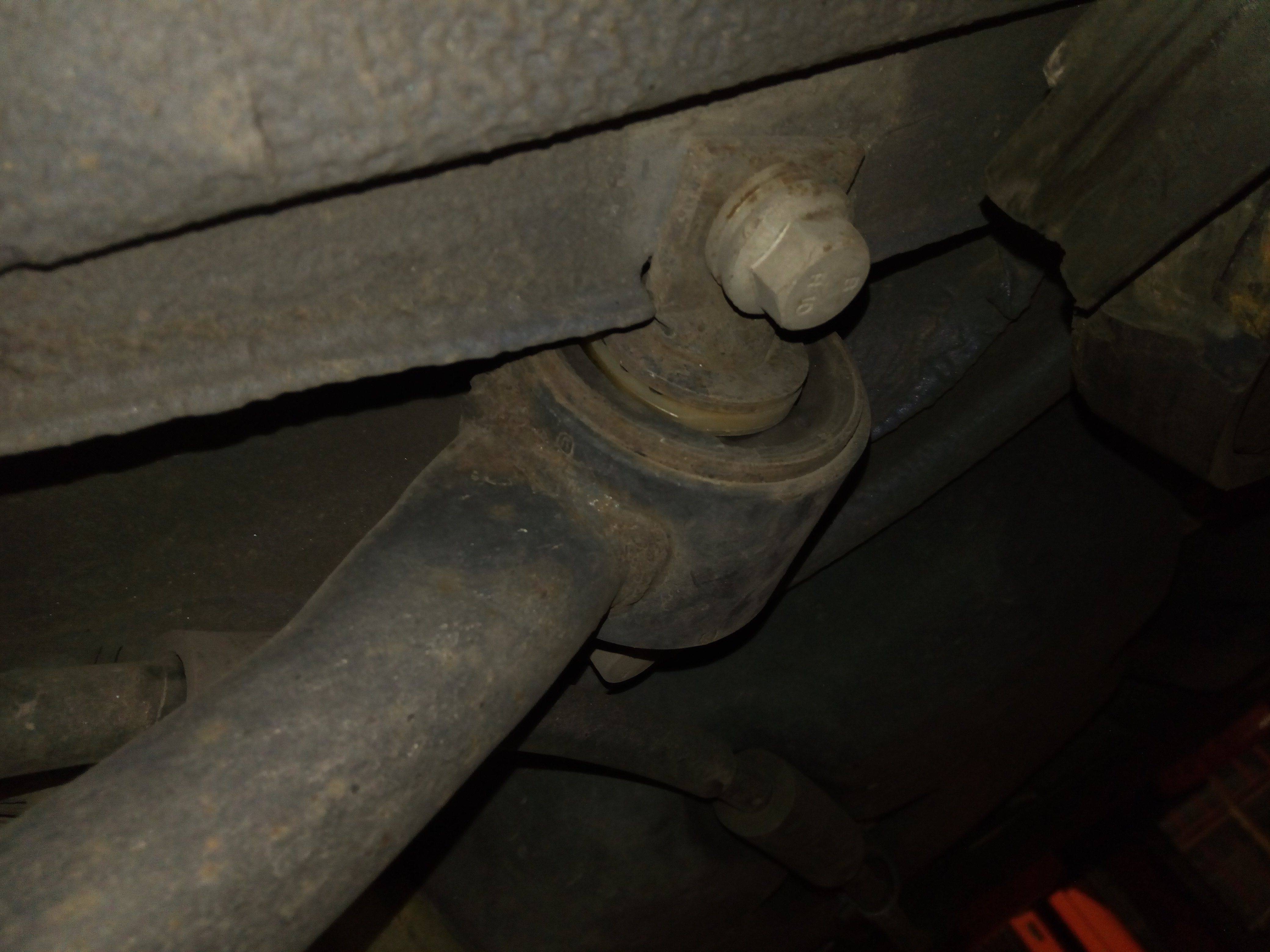

Non per niente quando le boccole invecchiavano, il braccio longitudinale non garantiva più il recupero degli angoli e il tutto si tramutava in una pessima tenuta di strada ed effetto instabile ballerino
