[Guida] Aggiunta retrocamera posteriore

[Nabucodonosor]

Attivazione retrocamera posteriore su Alfa Romeo Giulia. Non necessita di centraline aggiuntive.​

Come promesso aggiungo la procedura:

Partiamo con il reperire una retrocamera "usata" dai soliti ignoti e deve farlo comprensivo del supporto (che spesso ha al suo interno il tasto apertura bagagliaio) e soprattutto uno spezzone di cavo.

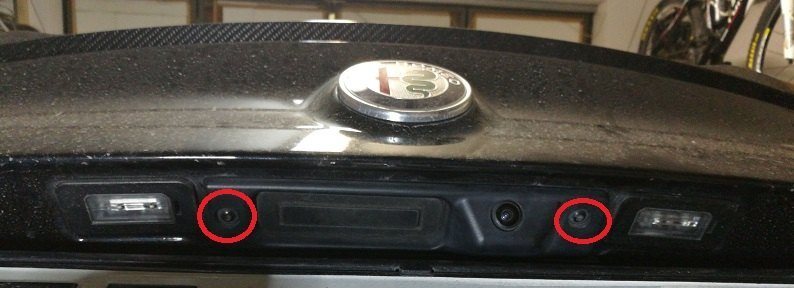

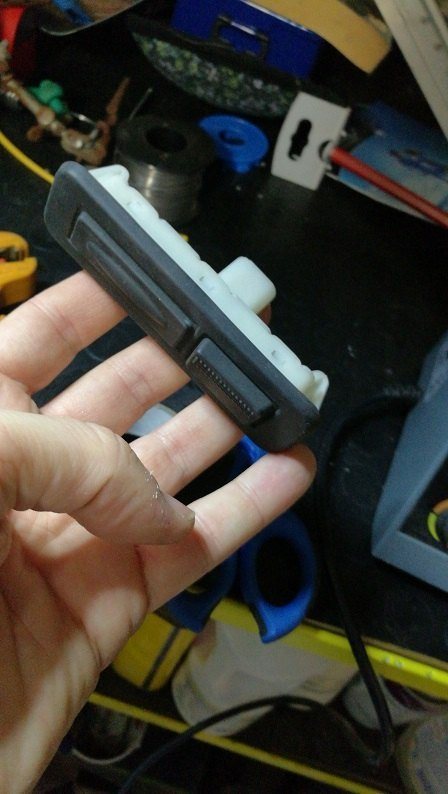

Il tutto è fissato con due viti, come vedete tasto unico con camera lato sinistro, ma se vi arriva una camera a doppio tasto, ad esempio a due pulsanti anziché uno

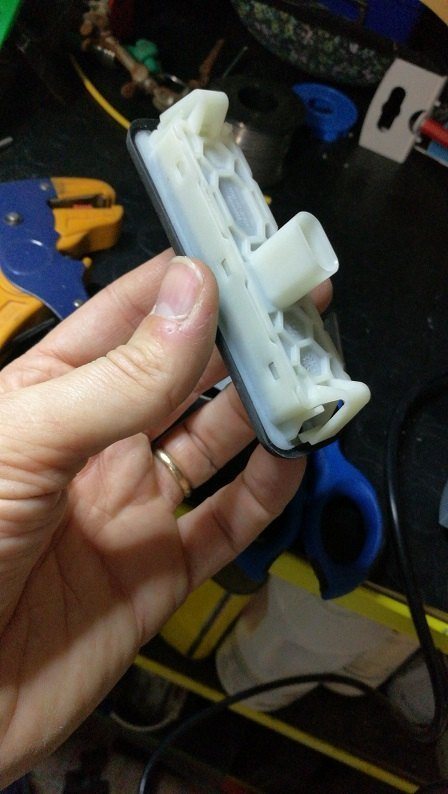

non si fa altro che premere le due alette al lato interno

e sganciarlo sostituendolo quindi col vostro.

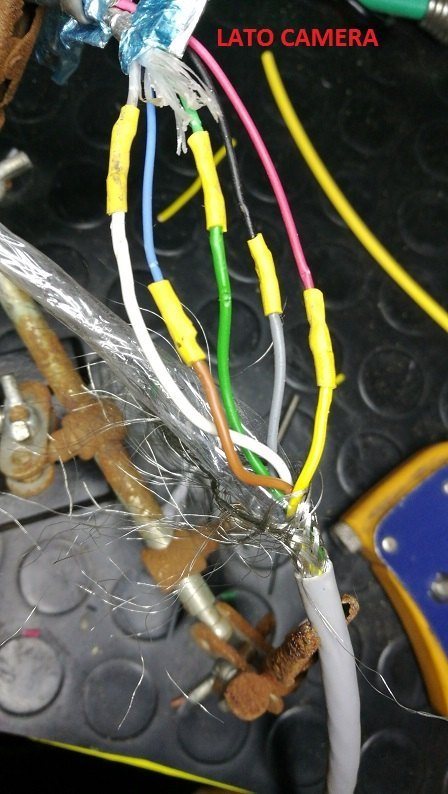

Bene si incomincia dallo spezzone di cavo che per lavorare avrete sganciato dalla camera e una volta che lo avrete un po' spellato vi usciranno 5 fili e la schermatura a cui dovrete saldare uno spezzone di cavo che vi dovrete procurare che a sua volta deve avere 5 fili di spessore 0.35 circa e la schermatura

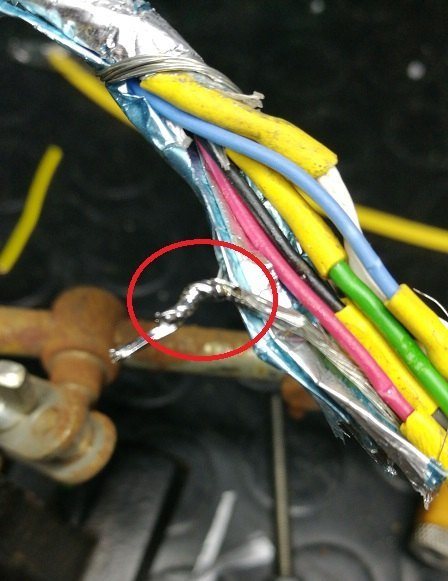

saldati tutti i fili poi si passa alla schermatura

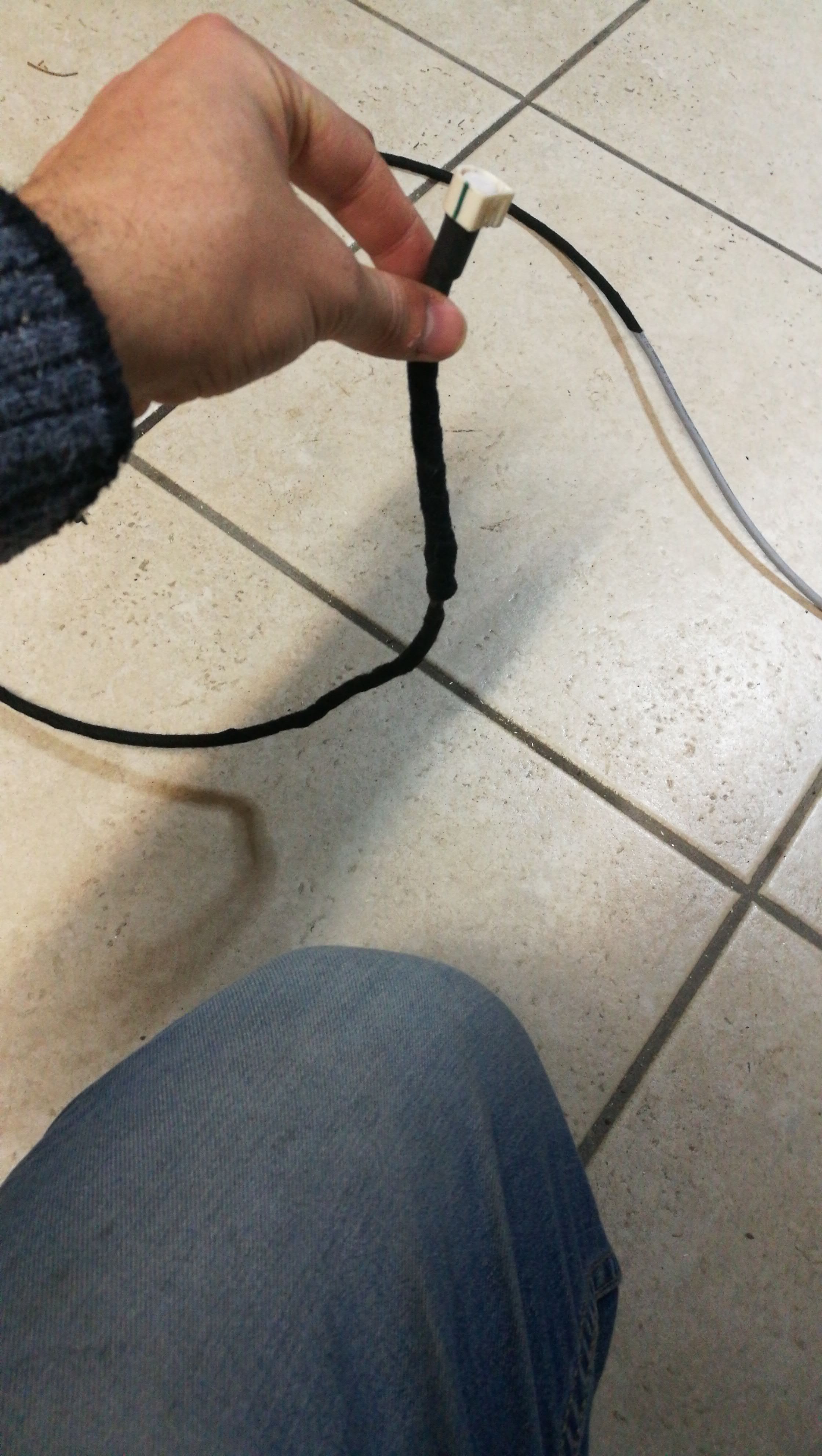

come notate ogni saldatura sarebbe meglio isolarla con guaina termo-restringente e poi per fare un bel lavoro che non faccia rumorini e vibrazioni varie della guaina apposita



[Nabucodonosor]

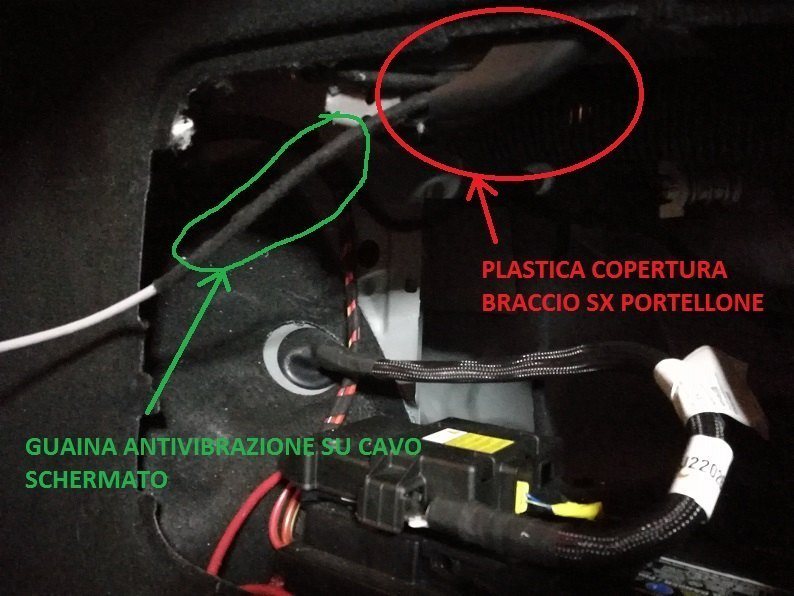

adesso bisogna passare i fili dentro l'abitacolo e per farlo si tolgono alcuni tappo dal rivestimento del portellone bagagliaio, e si infila il cavo che successivamente passerà all'interno del rivestimento in plastica che ricopre il braccio di destra finendo nel vano batteria

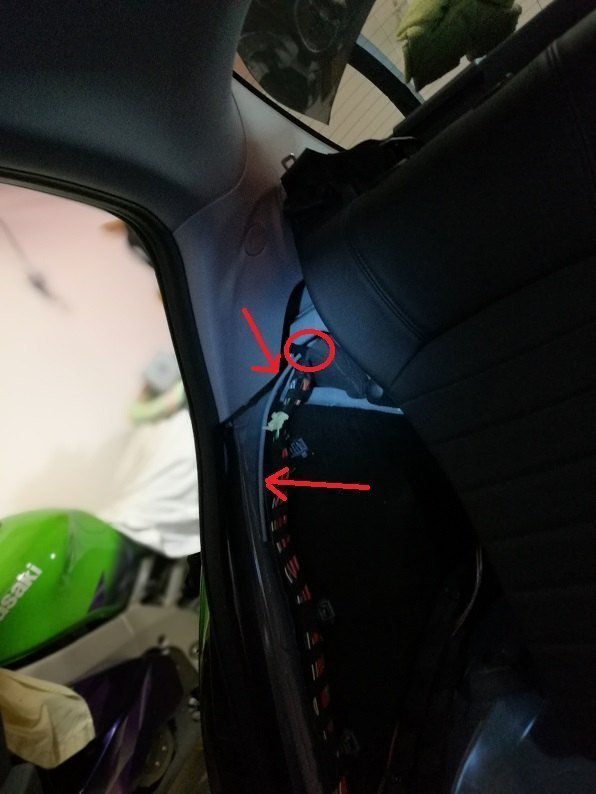

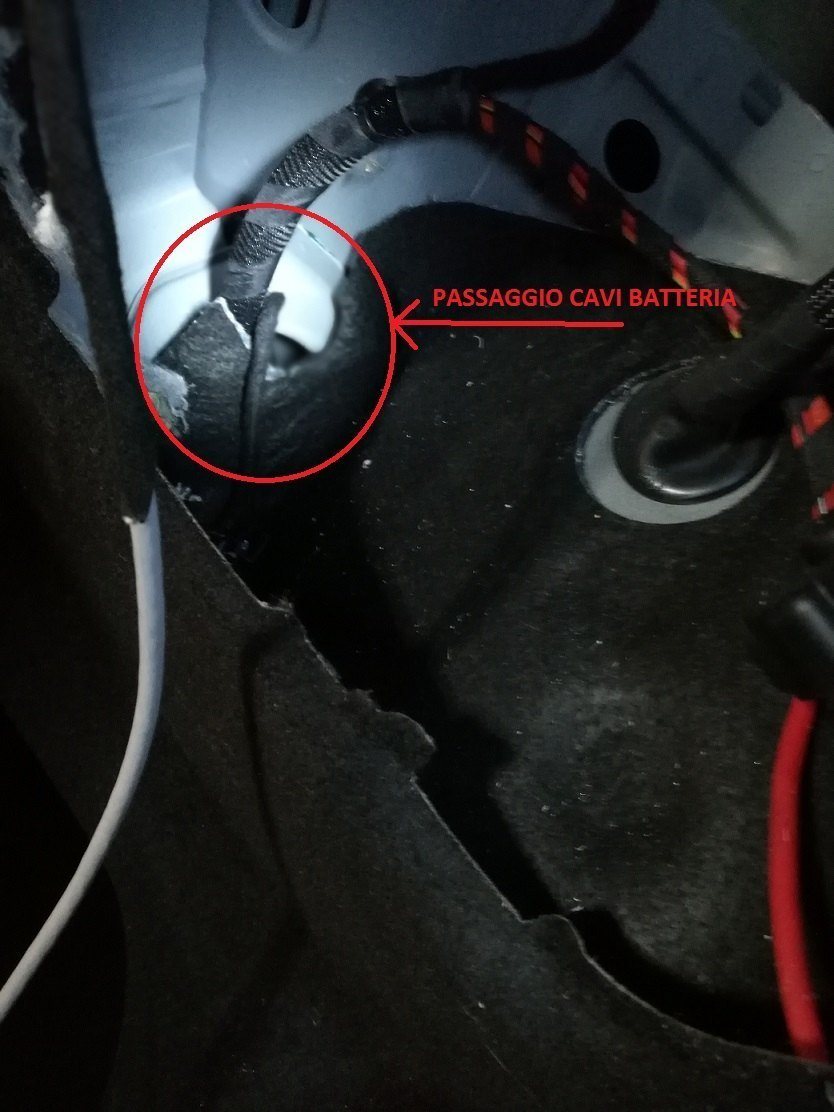

A questo punto sfruttando un foro tappato con una spugna da dove passa anche l'alimentazione batteria passiamo dal lato passeggero posteriore

Sgusciando quindi

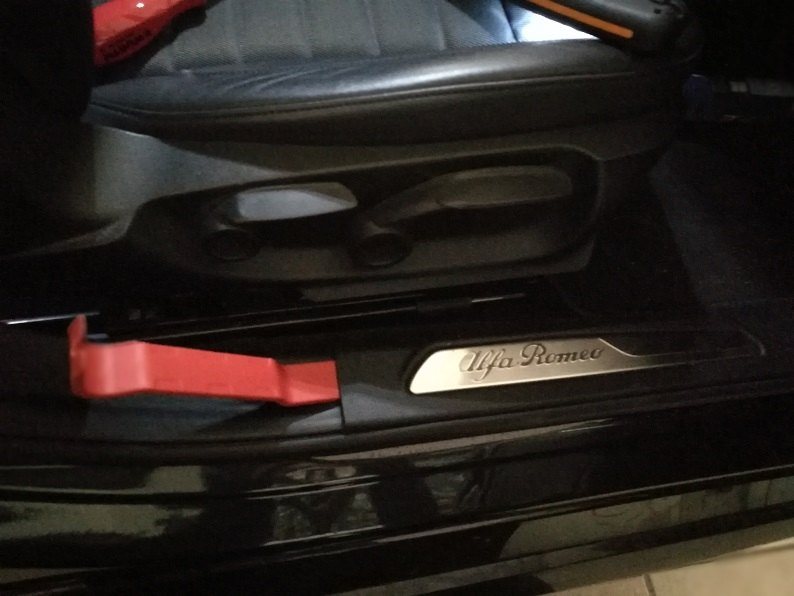

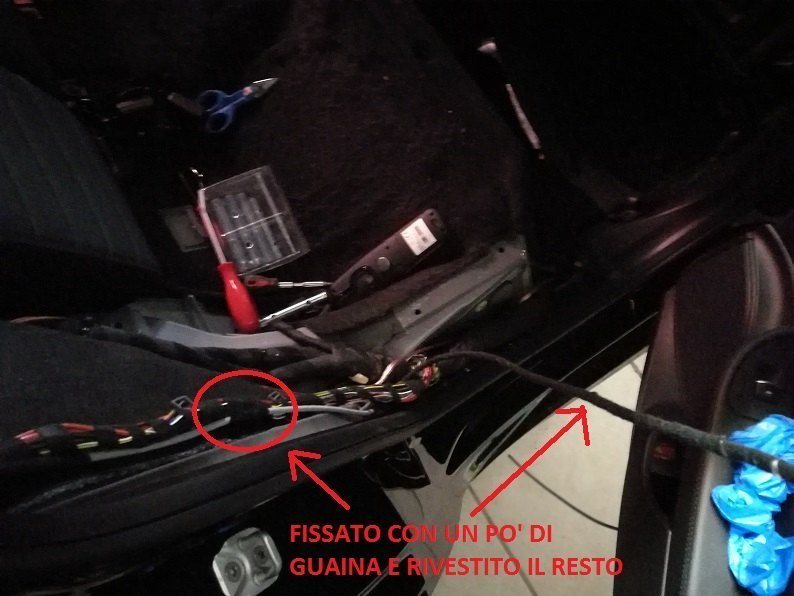

tolto il battitacco lato passeggero posteriore come da foto e rivestito il cavo che poggerà sul fondo dell'auto, procederemo col togliere pure quello anteriore passeggero

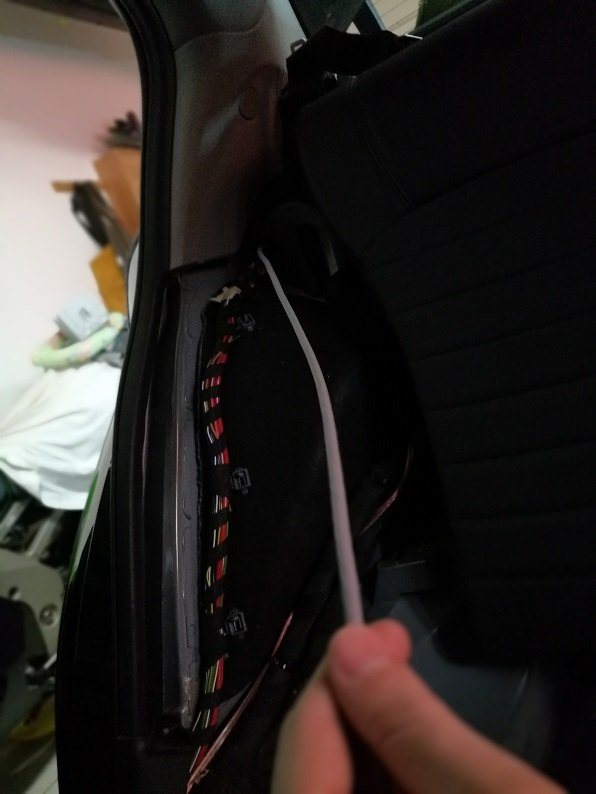

quindi senza togliere il rivestimento montante gli si fa scorrere sotto il cavo che sono una ventina di centimetri da urlo e si arriva davanti

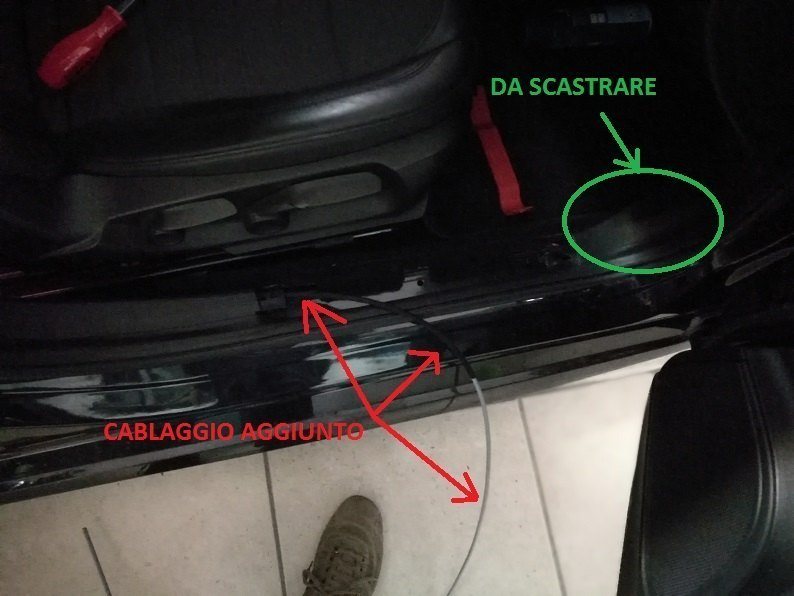

c'è quindi da scastrare la parte in plastica segnata in verde sotto il quale sta il connettore visibile nella foto successiva che arriva dal cablaggio della centralina motore (attenti che sia sta plastica che il battitacco posteriore hanno oltre agli incastri una vite di fissaggio)

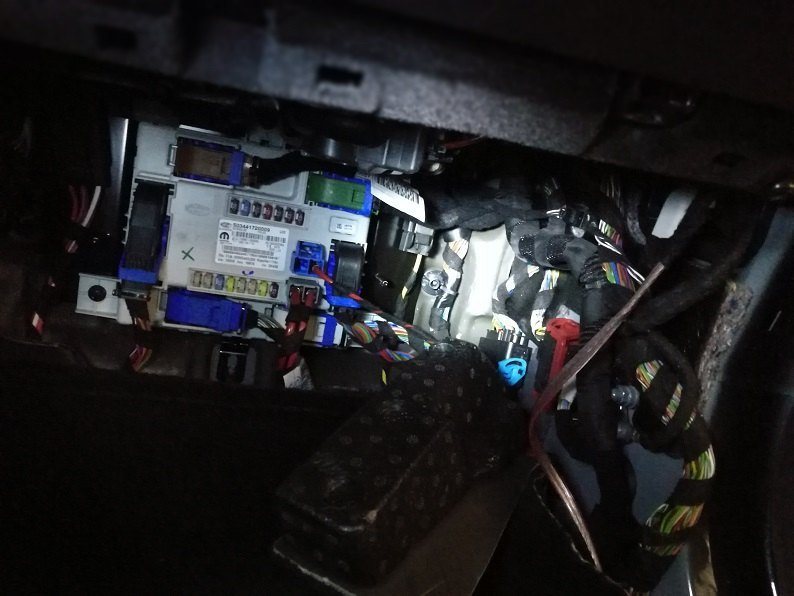

io per comodità ho tolto tappetino passeggero e scoperto la centralina per avere tutto sott'occhio

quindi un bel taglio netto

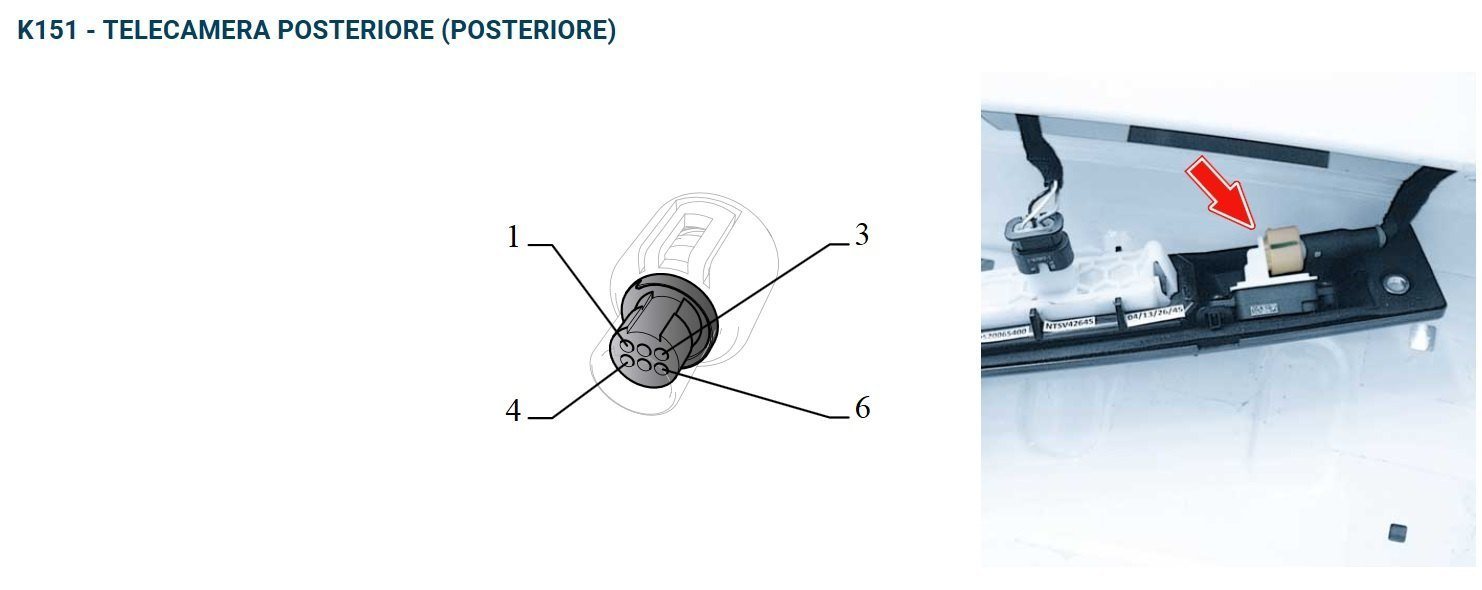

e il collegamento, seguendo lo schema che ho disegnato seguendo le indicazioni che con dedizione e follia, soprattutto FOLLIA mista molto impegno spulciando manuali vari reperiti (nessuno saprà mai come) ha partorito il buon Paopas78

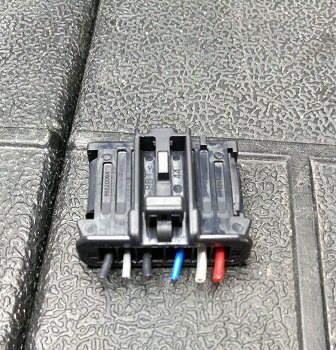

Personalmente ci ho inserito in mezzo un connettore a crimpare in virtù di quello tagliato visto che non sapevo come trovare il compagno.


Alla fine se avete fatto tutto correttamente, io ho testato che sul lato camera il connettore avesse i 12v di alimentazione sul pin giusto, la massa e circa 8.3V sul pin rete can



[Nabucodonosor]

Adesso non resta che recuperare un'officina con LEONARDO e interfaccia FERMI, nient'altro che vi incasinano la macchina e dovete chiamare assistenza ALFA

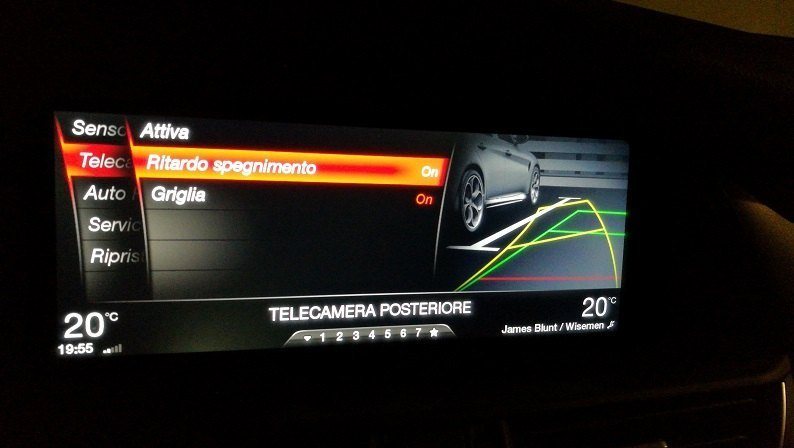

Qui vi attivano il nodo e voilà sul menù vi compare

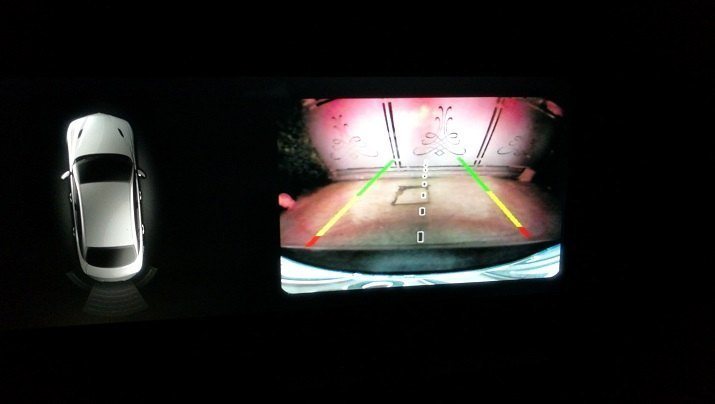

Ingranate la retro e....

Se come nel mio caso il cancello è chiuso come ben vedete cercate di non partire in retromarcia!

Scherzi a parte questo è il frutto dell'impegno di due pazzi, non è stato semplicissimo partendo da zero e forse nessuno di noi da solo ce l'avrebbe fatta.



[VURT]

Non sei il migliore, sei UNICO!!! Compliemti per il lavoro eccellente e per la guida fantastica



[paopas78]

AGGIUNGO: da questa FOLLIA insieme a NABUC.. è nata una bellissima amicizia!!!



[Jericho79]

Complimenti ragazzi! Bravissimi!
Da applausi!



[Misano210]

Lavoro incredibile.... Non ho per niente manualità, però credo che anche un impedito come me possa riuscirci. Bravo e grazie per il tuo supporto al forum.



[numero8c]

Bravo. A me non serve perché l ho presa di serie la telecamera ma ti faccio i complimenti e ti ringrazio comunque



[ziopalm]

lavorone davvero.. complimenti



[Pinotambo]

Quanto costa farlo in una officina Alfa
