[GUIDA]Smontaggio pulsante/logo posteriore

KLAUDYUS

Responsabile Ricambi
18 Marzo 2008
6,145
396
146
SA
Regione
Campania
Alfa
Giulietta
Motore
1.4 Turbo Multiair 170cv tct Exclusive
Ecco un piccolo tutorial su come rimuovere il pulsante portellone della Giulietta ed eventualmente sostituire solo il logo.

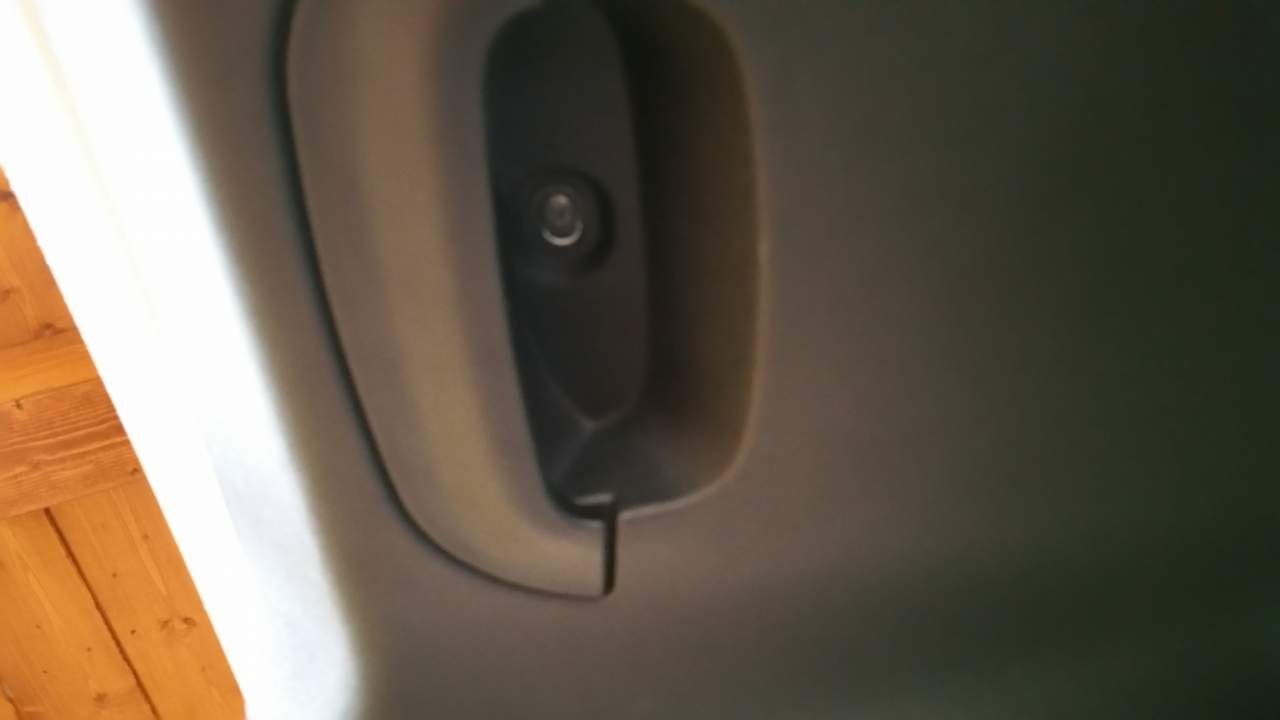

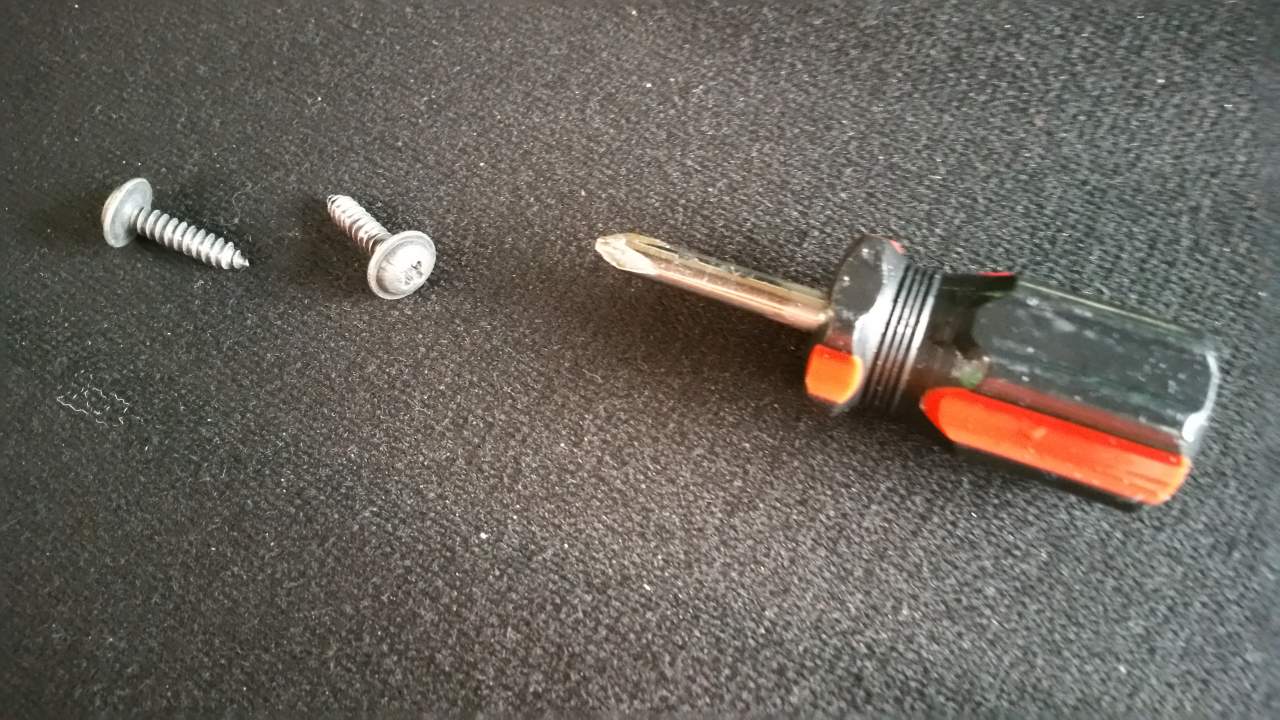

20151010_151701[2].jpg 20151010_151742[1].jpgrimuovete le 2 viti con cacciavite a stella poste nell'impugnatura del portellone

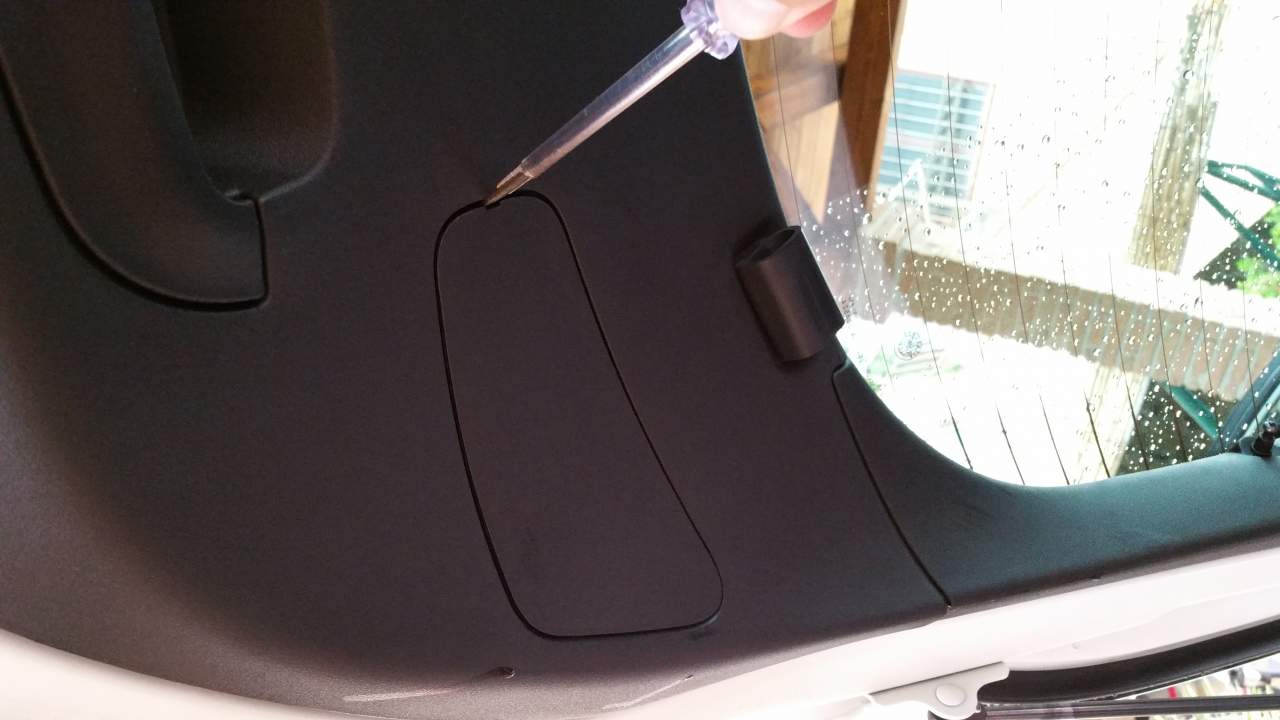

20151010_151902[1].jpg rimuovete anche i coperchietti per accedere ai fanali, vi aiuterà a rimuovere successivamente il pannello inserendoci le mani dentro

20151010_151949[1].jpg iniziate a rimuovere il pannello abbassando un lato per volta, individuate la posizione delle clips e tirate in quel punto

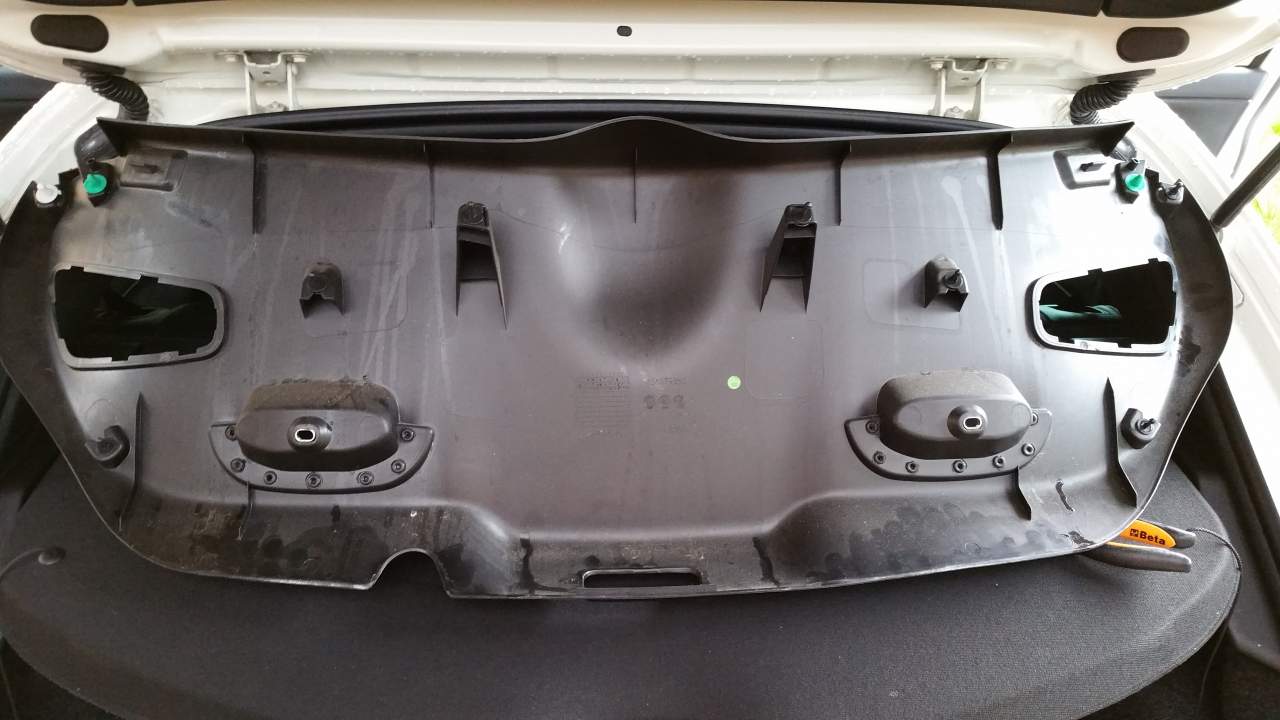

20151010_152110[1].jpg questo è il retro del pannello memorizzate bene la posizione delle clips, successivamente in quel punto dovrete assestare un colpetto

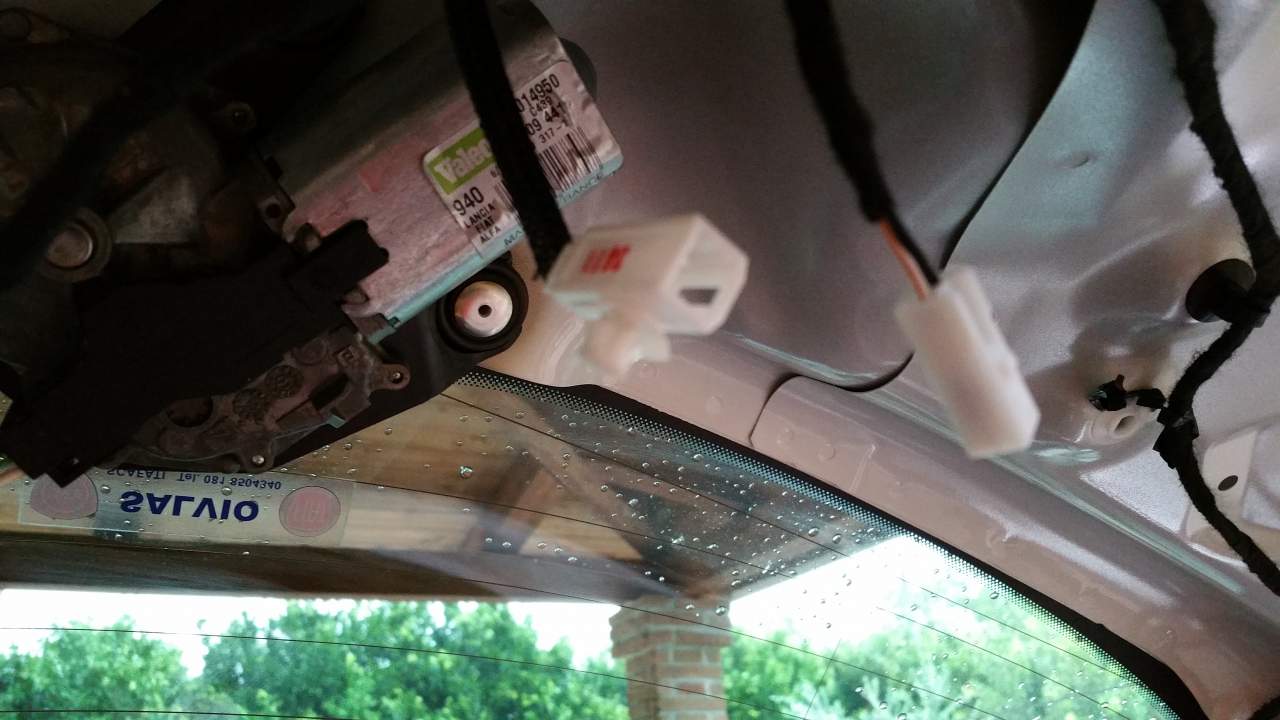

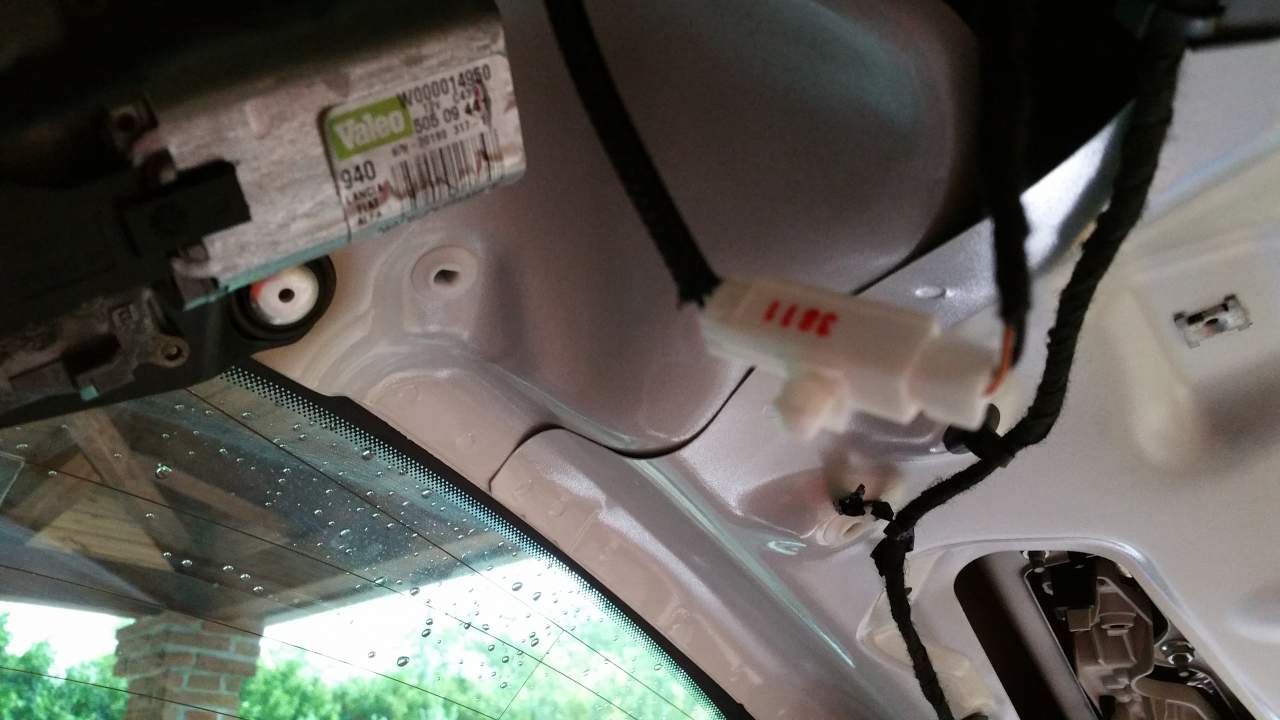

20151010_154505[1].jpg 20151010_154525[1].jpg 20151010_154535[1].jpgsvincolate la clips che tiene fermo il connettore elettrico del pulsante, tirate fuori quest'ultimo e staccate la bocchetta elettrica

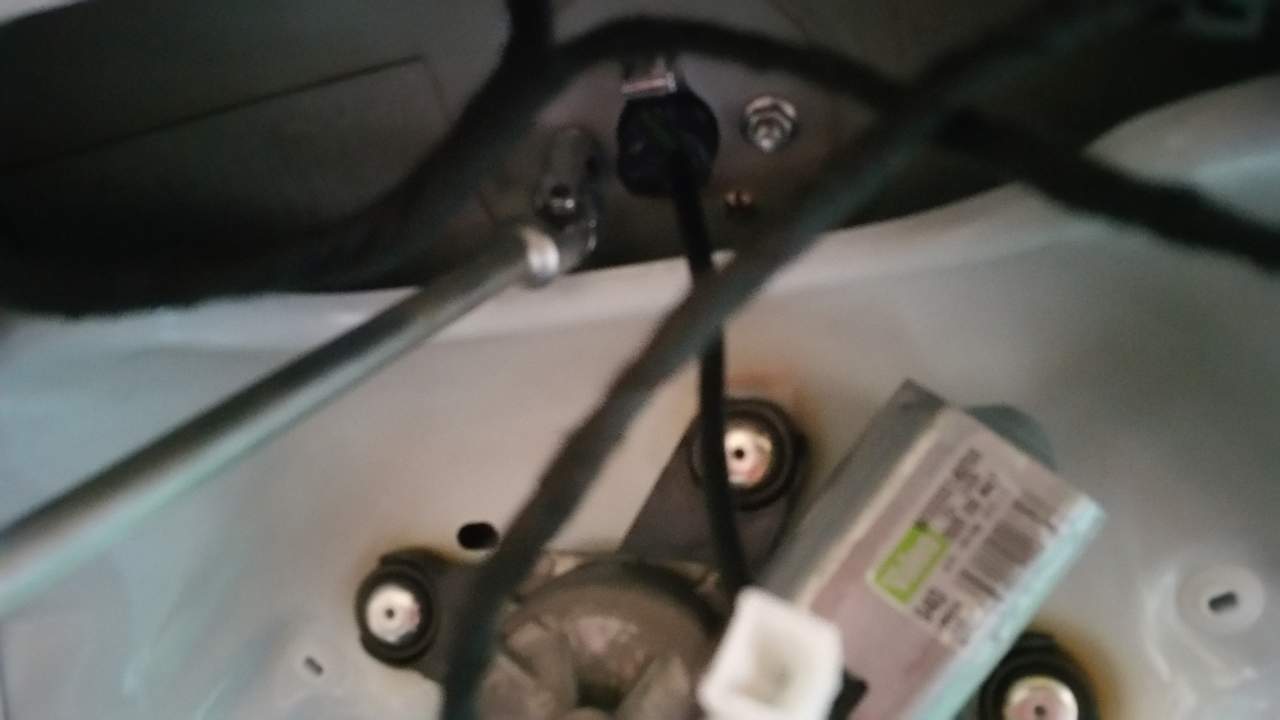

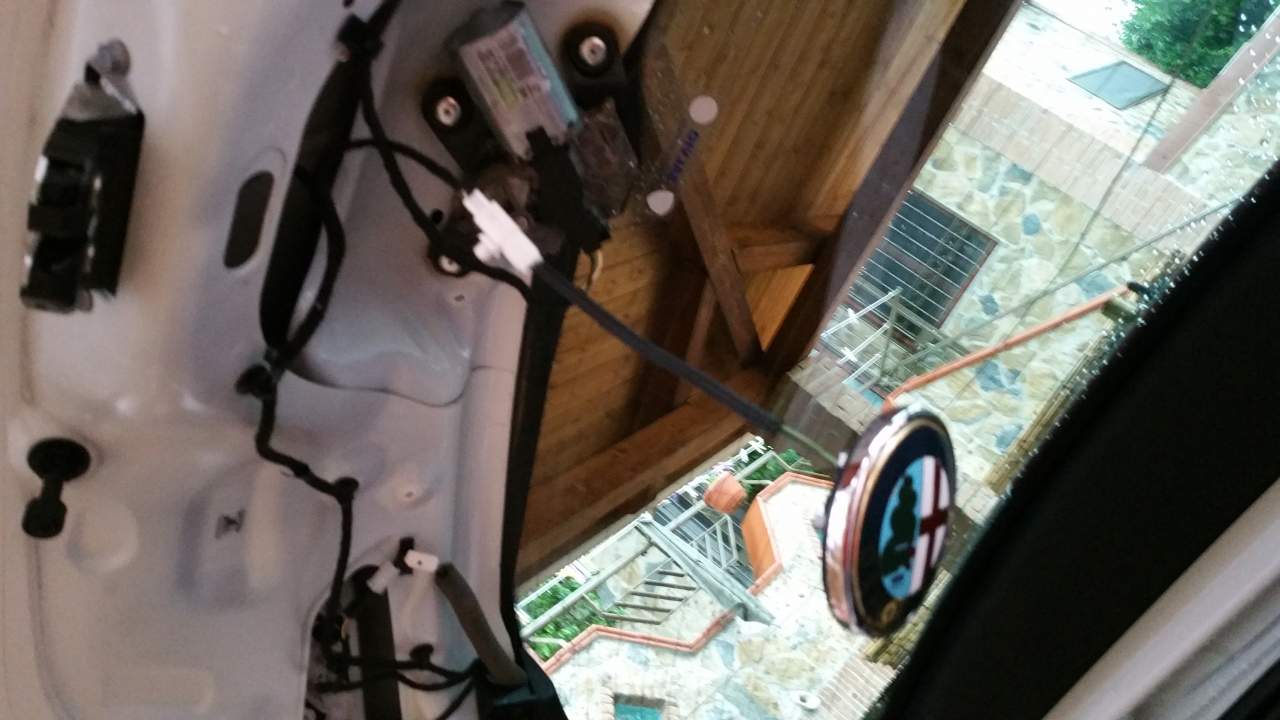

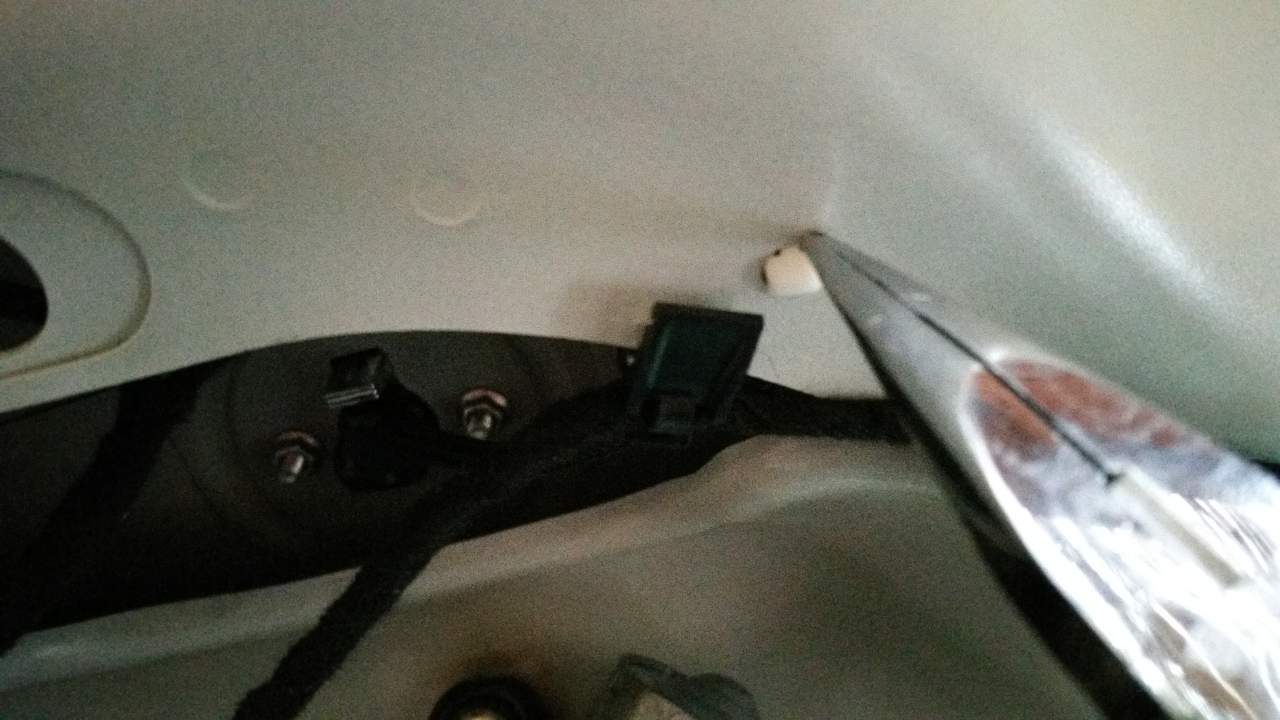

20151010_154853[1].jpg svitate i 2 dadi con una chiave da 10mm possibilmente a T o a snodo

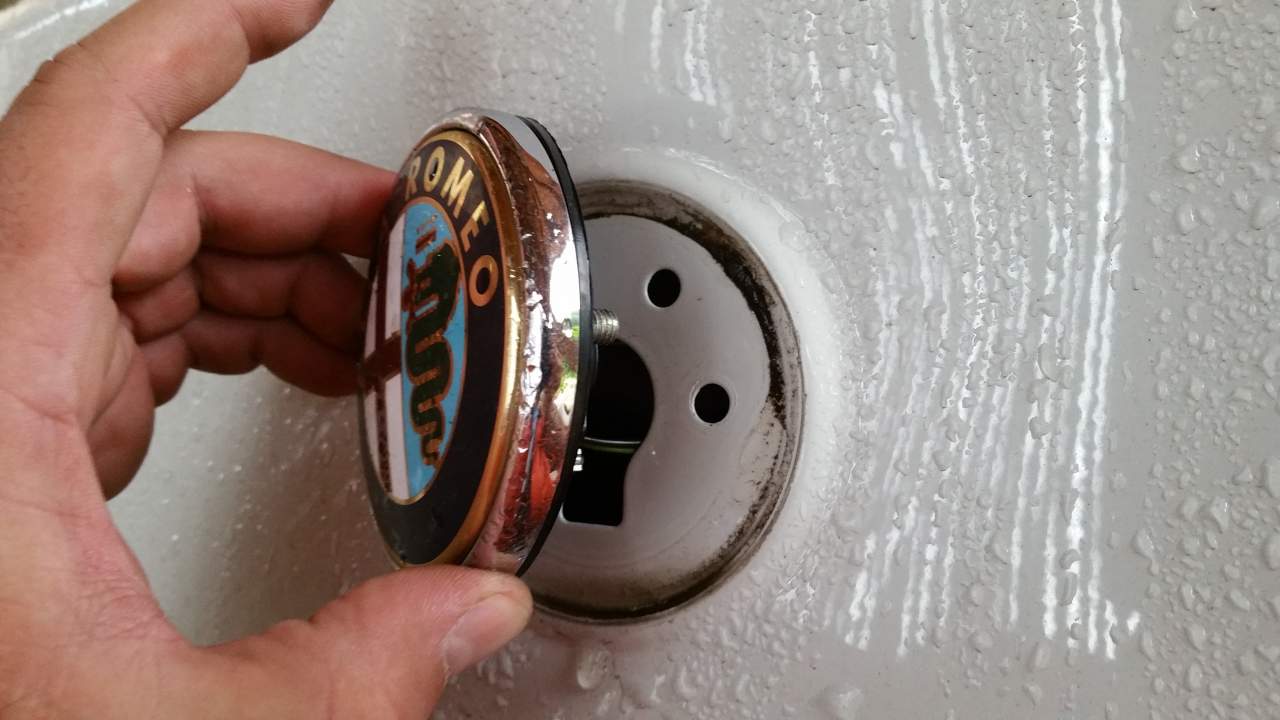

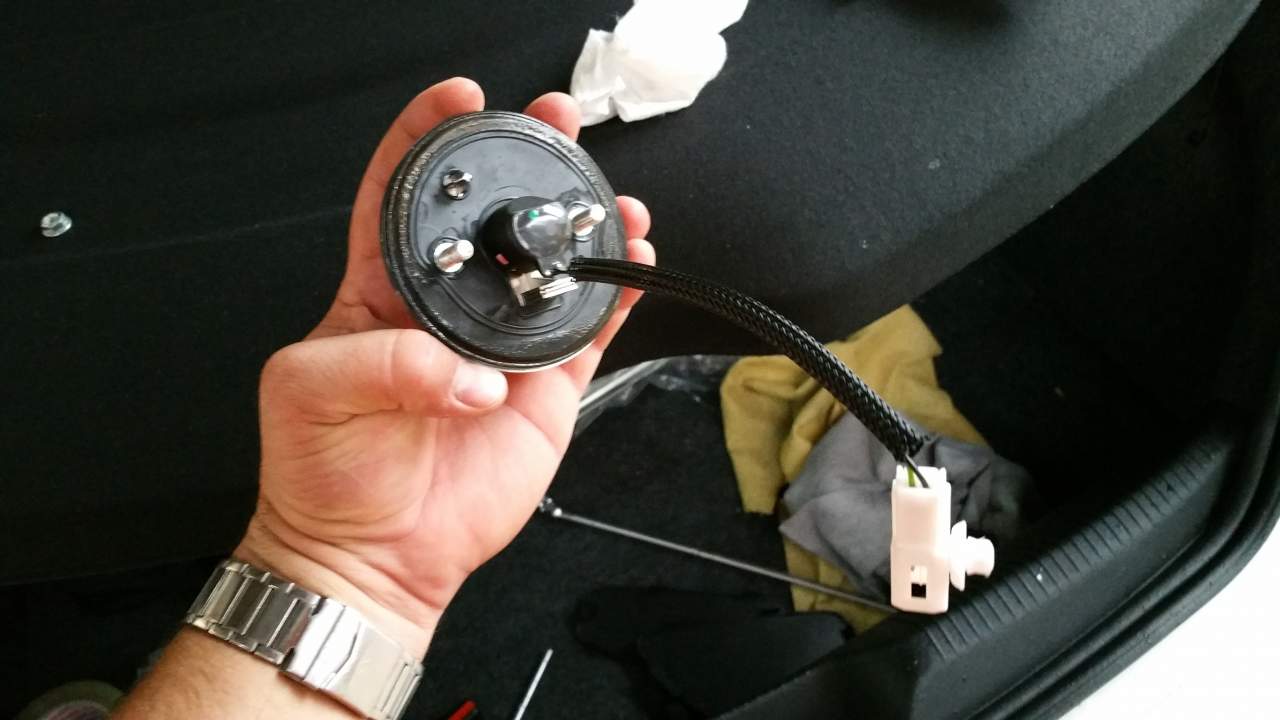

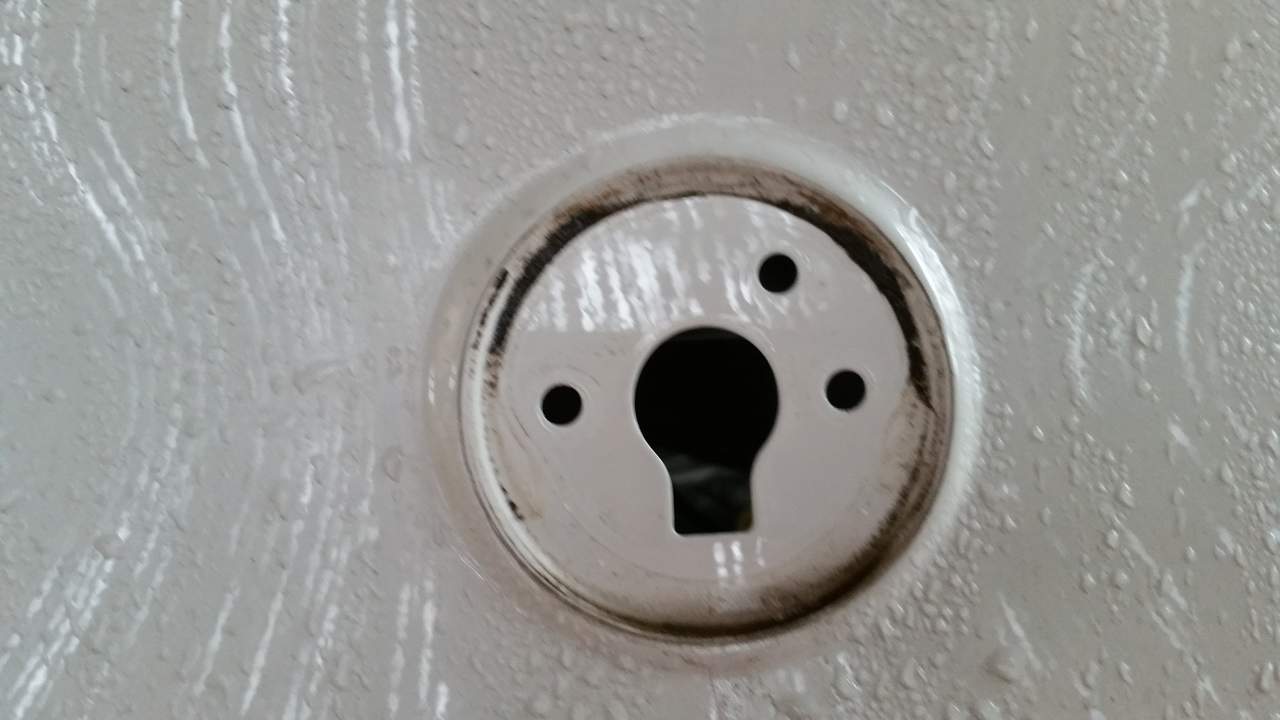

20151010_155003[1].jpg 20151010_155008[1].jpg20151010_155018[1].jpg tirate via il pulsante, dietro vedrete la guarnizione in gomma, non danneggiatela o si verificheranno infiltrazioni

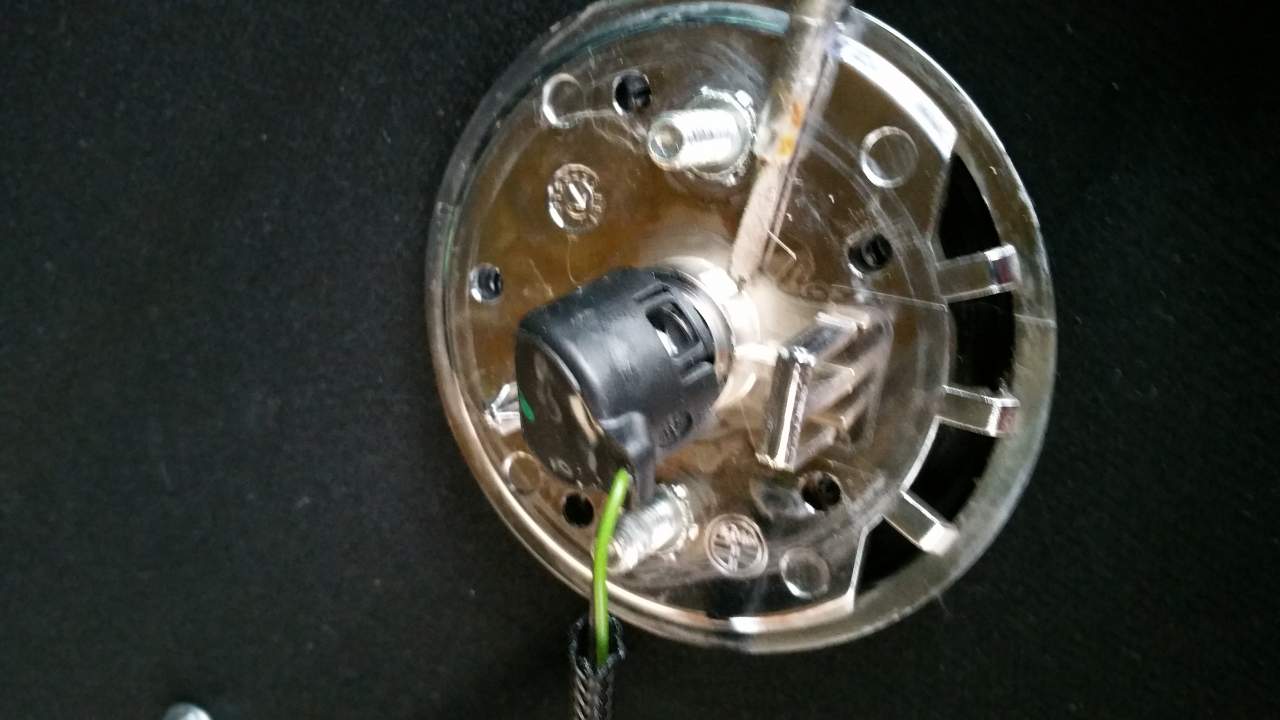

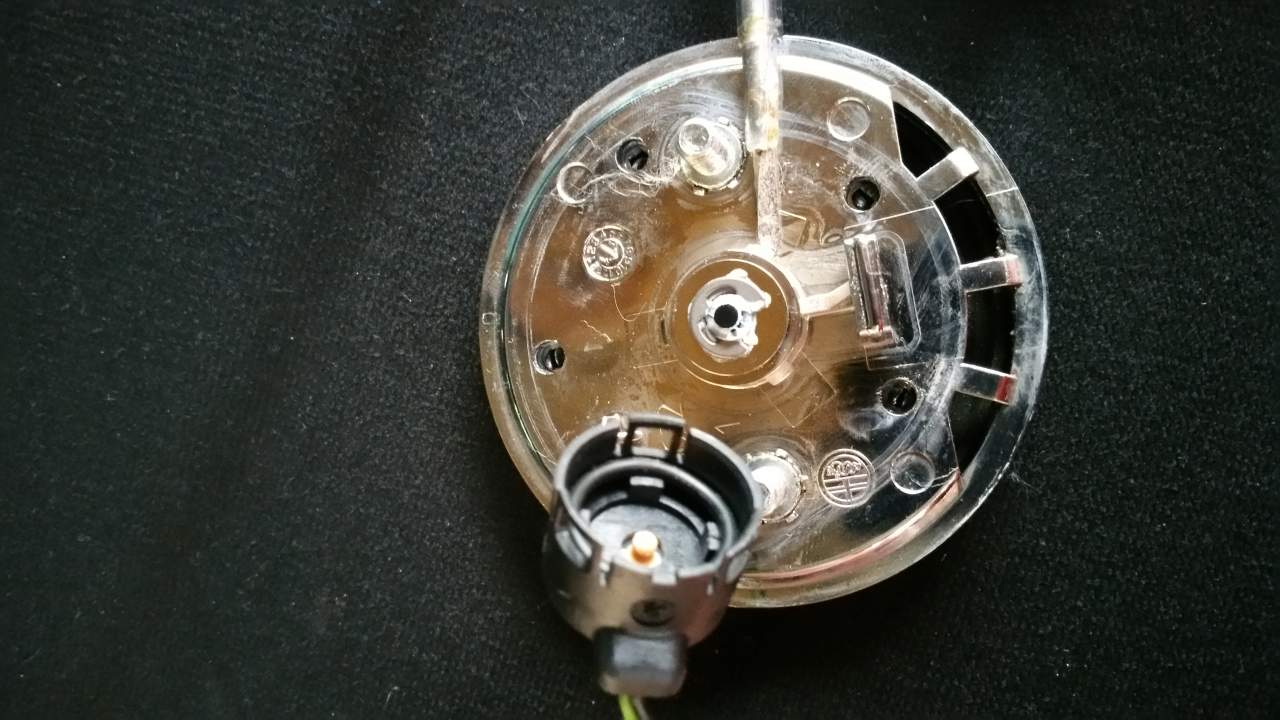

20151010_155417[1].jpg sganciate il contatto elettrico usando un cacciavite piccolo a taglio

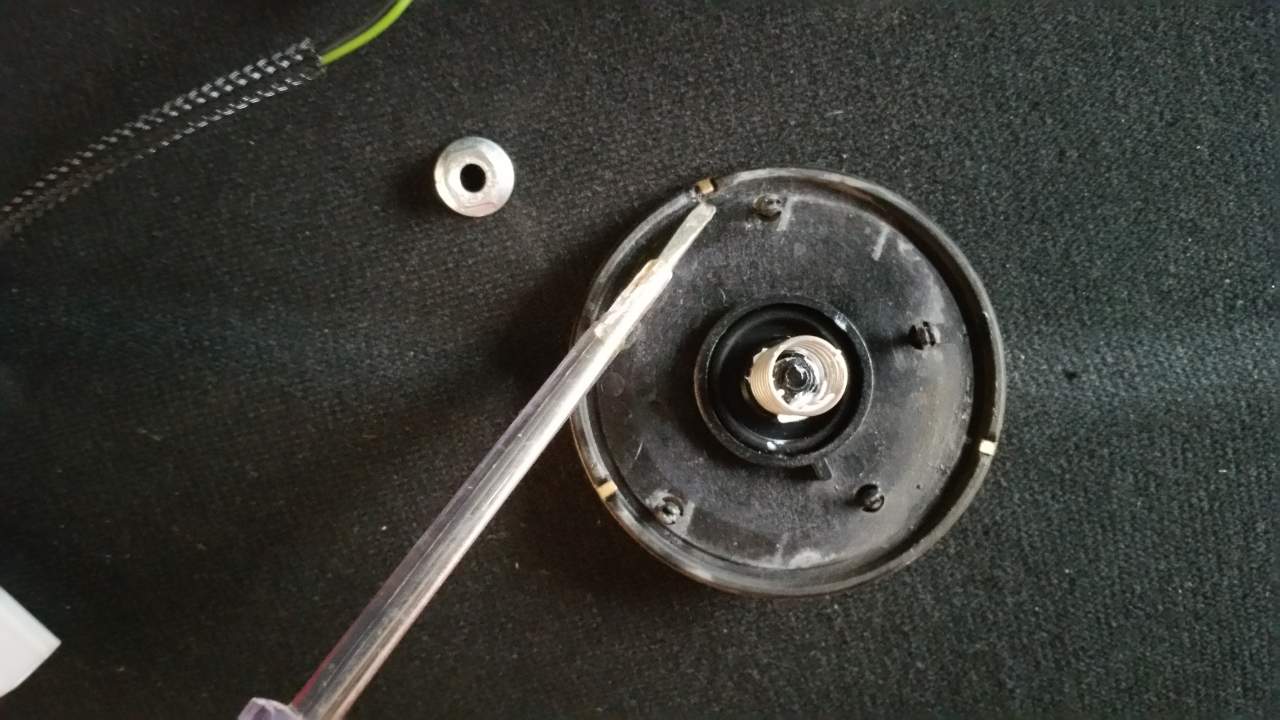

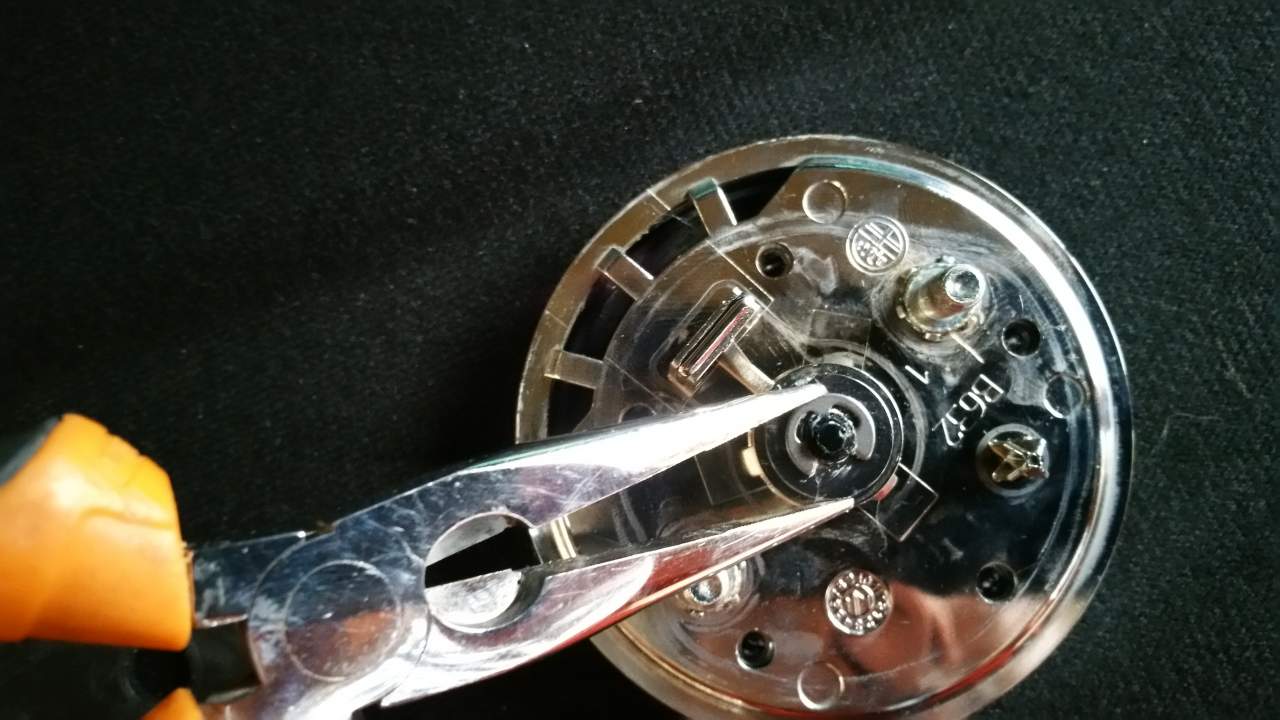

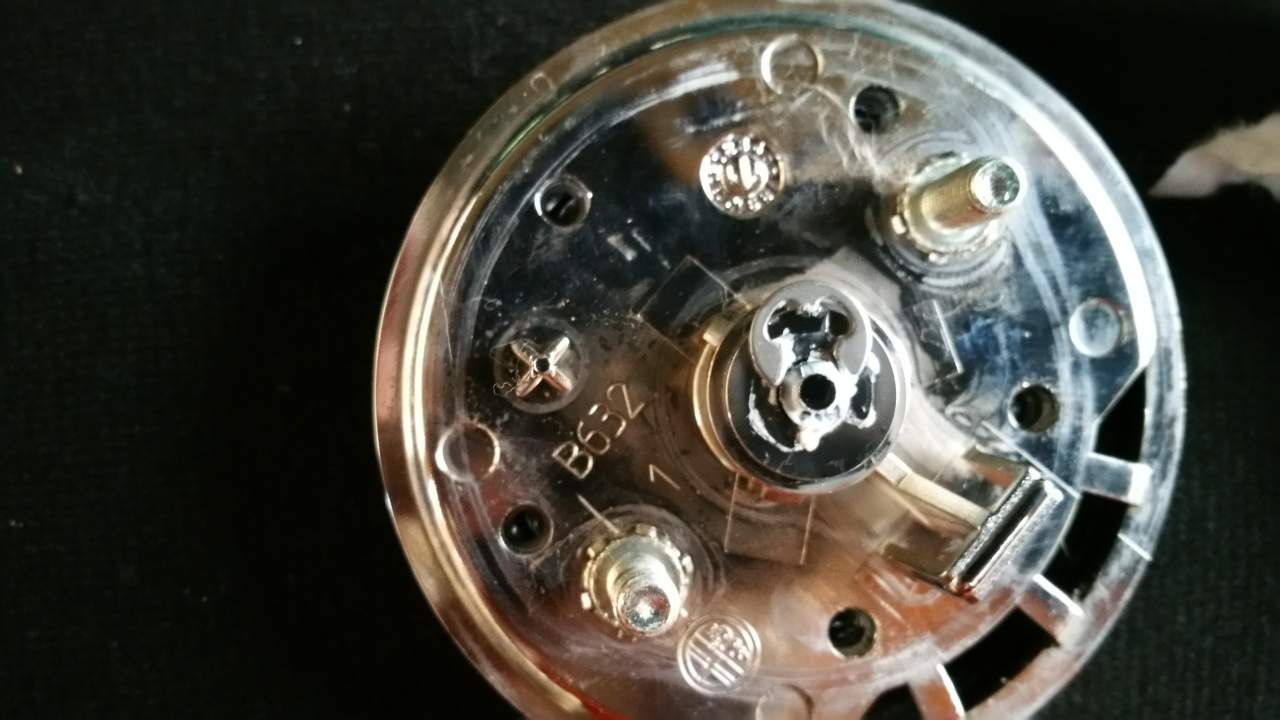

20151010_155425[1].jpg 20151010_155444[1].jpg tolto il contatto elettrico vedrete un fermo seger, toglietelo usando sempre lo stesso cacciavite piccolo, attenzione a non smarrire il fermo

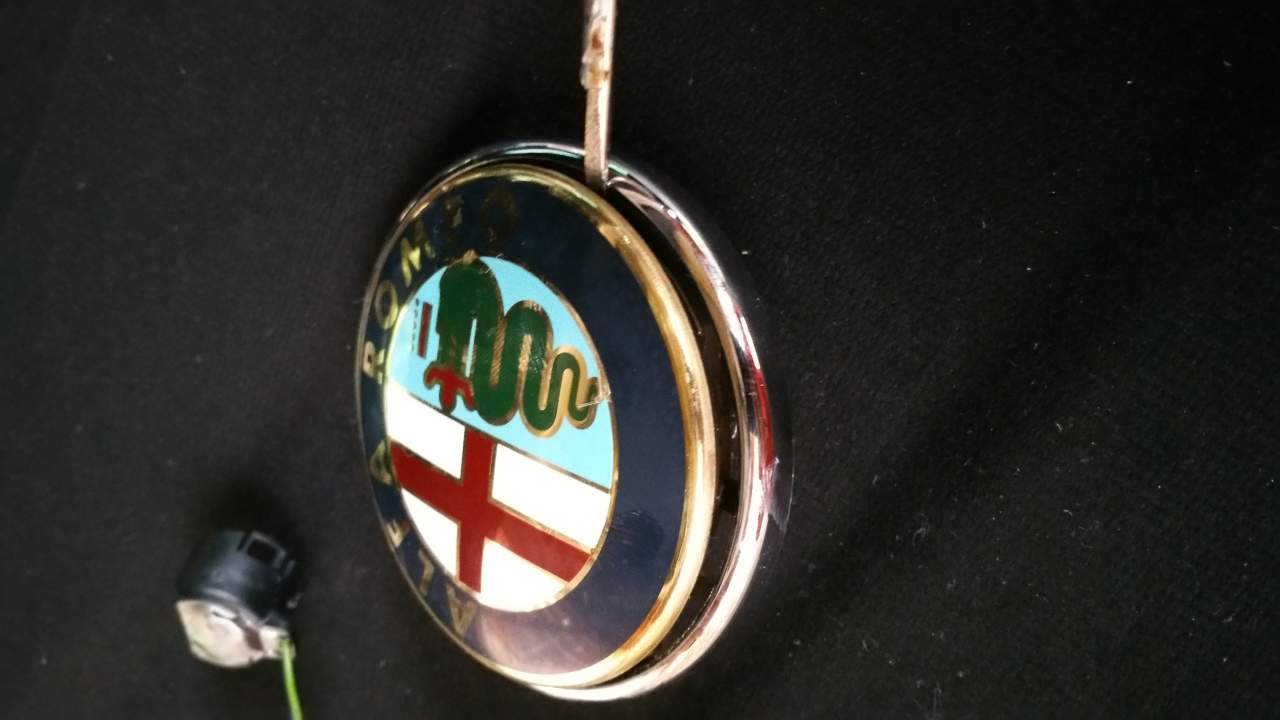

20151010_155610[1].jpg 20151010_155618[1].jpg ora tirate fuori il logo spingendolo da dietro attraverso quelle fessure che vedete sul retro (foto precedente), notate che oltre al fermo seger ci sono anche dei gancetti in plastica, 5 per l'esattezza che trattengono il logo in sede, aiutatevi usando una delle leve in plastica usag per non danneggiare la cromatura (io ce l'ho ma mi scocciavo di andarle a prendere)

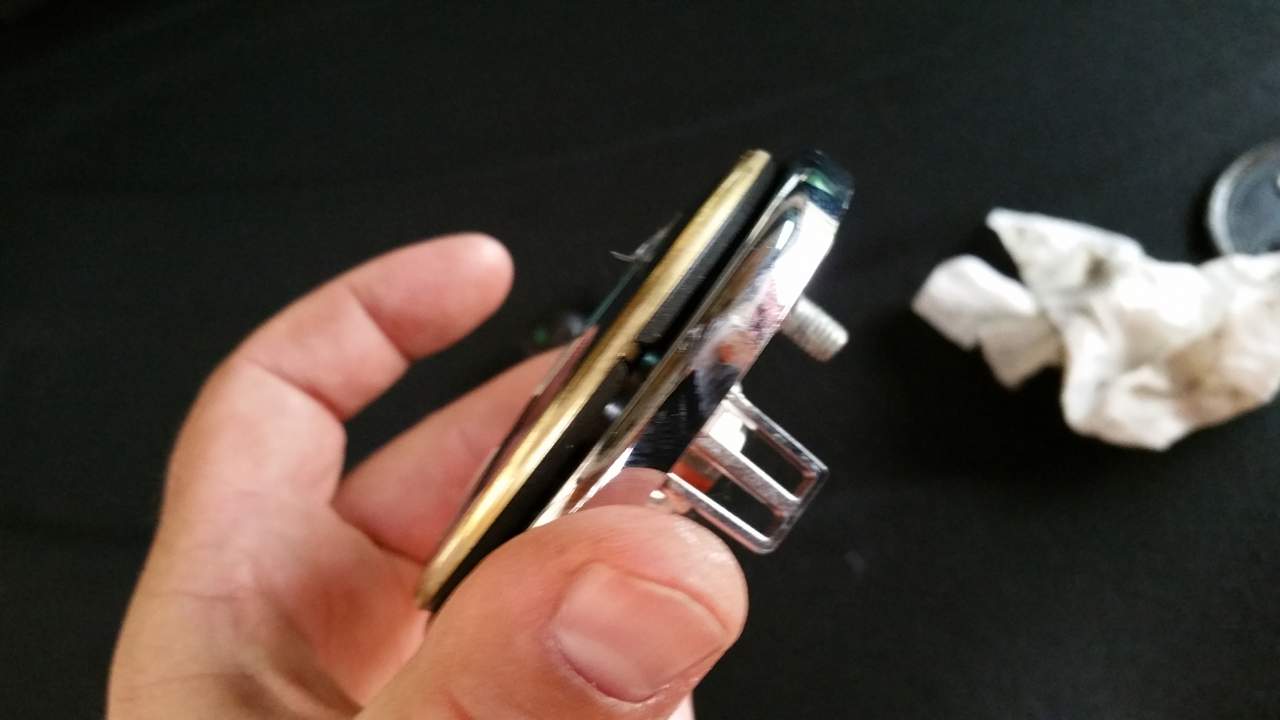

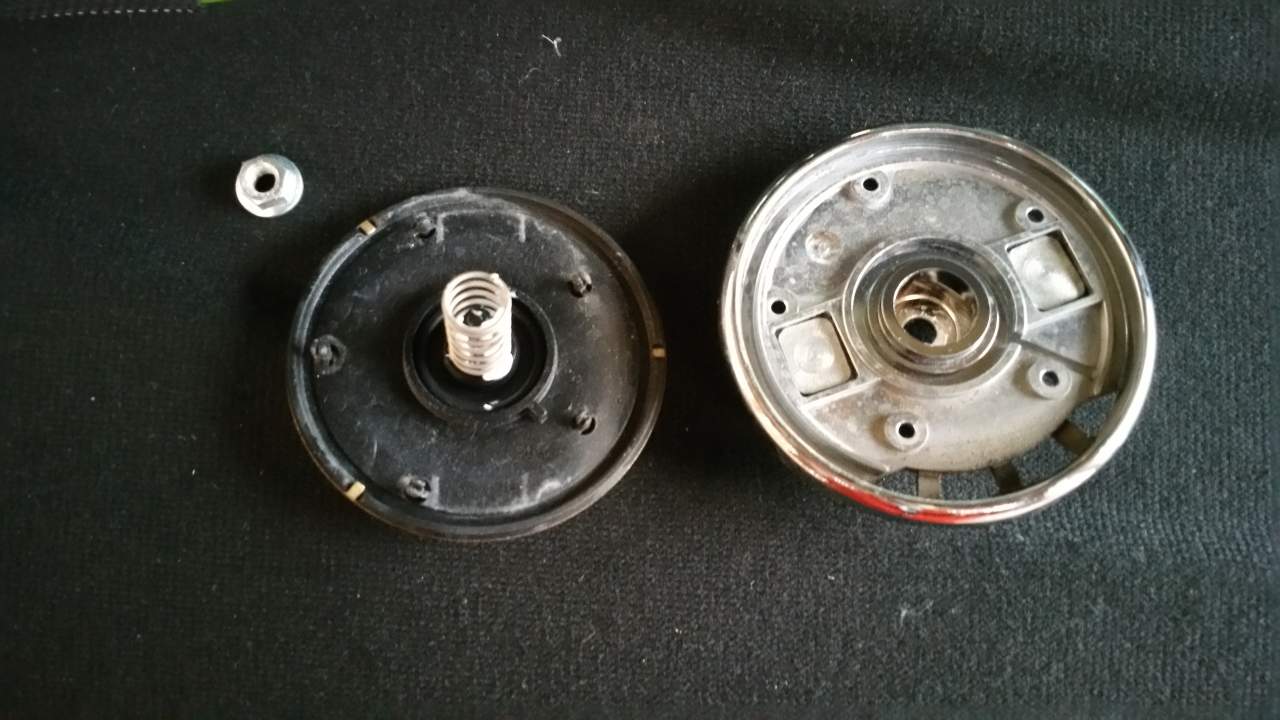

20151010_155705[1].jpg 20151010_155731[1].jpg svincolate i 2 pezzi noterete che il logo è attaccato ad un dischetto di plastica con 3 gancetti di latta piegati più del collante nella parte centrale, agite sui gancetti e tirate via il logo, dopodichè potrete posizionare il nuovo usando dell'adesivo e ripiegando i gancetti qualora fossero presenti anche sul nuovo logo.

20151010_160149[1].jpg 20151010_160253[1].jpg riaccoppiate il dischetto col logo alla parte cromata, riposizionate il fermo seger, riposizionate la guarnizione che va a contatto con la carrozzeria, riposizionate il contatto elettrico, attaccate un attimo la bocchetta per assicurarvi che tutto funzioni prima di rimontare il pulsante, se sentite il classico rumore della serratura è tutto ok, staccate la bocchetta e rimontate il pulsante e il pannello col procedimento inverso.

Buon Divertimento.

Ultima modifica:
Ottima e dettagliata guida Kla :)

Molto utile.

Klà, io non ho le vitine a stella ma le brugole francesi.

Le hai sostituite tu?

- Informazione Pubblicitaria -
No poli , ho sempre avuto le viti a croce

Dal mio Superfigo Galaxy Note Edge

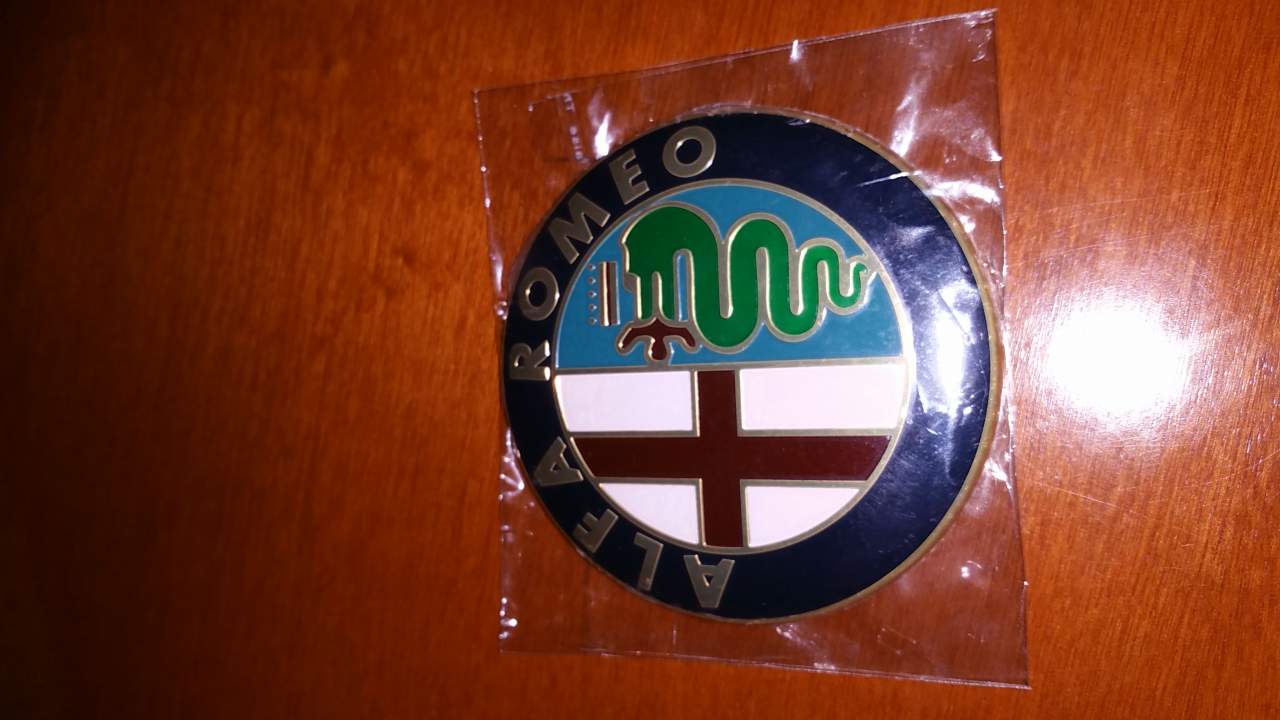

Sono già reperibili gli stemmi nuovi, rigorosamente originali?

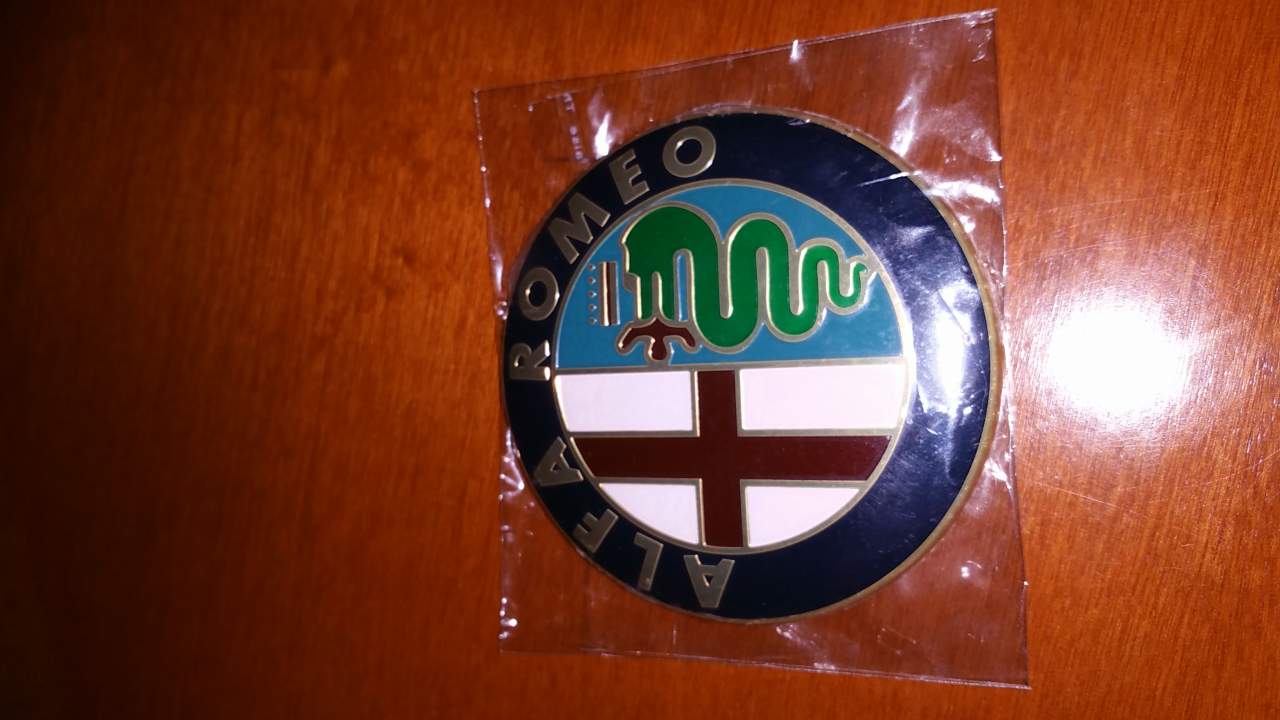

Io ne ho preso 1 "vecchio" per provare ma non l'ho montato perché i colori sono di diversa tonalità e lettere sono più cicciotte , consiglio assolutamente quelli originali.


Dal mio Superfigo Galaxy Note Edge

- Informazione Pubblicitaria -
Io ne ho preso 1 "vecchio" per provare ma non l'ho montato perché i colori sono di diversa tonalità e lettere sono più cicciotte , consiglio assolutamente quelli originali.

Visualizza allegato 119182

Dal mio Superfigo Galaxy Note Edge

Esatto, anche a costo di spendere 50 euro a logo cerco gli originali :p
Bravo comunque, bella guida ed esauriente! Spero di trovarmi a breve a leggerla giù in garage coi pezzi alla mano :D

Grande Claudio! Ma li hai sostituiti il loghi?

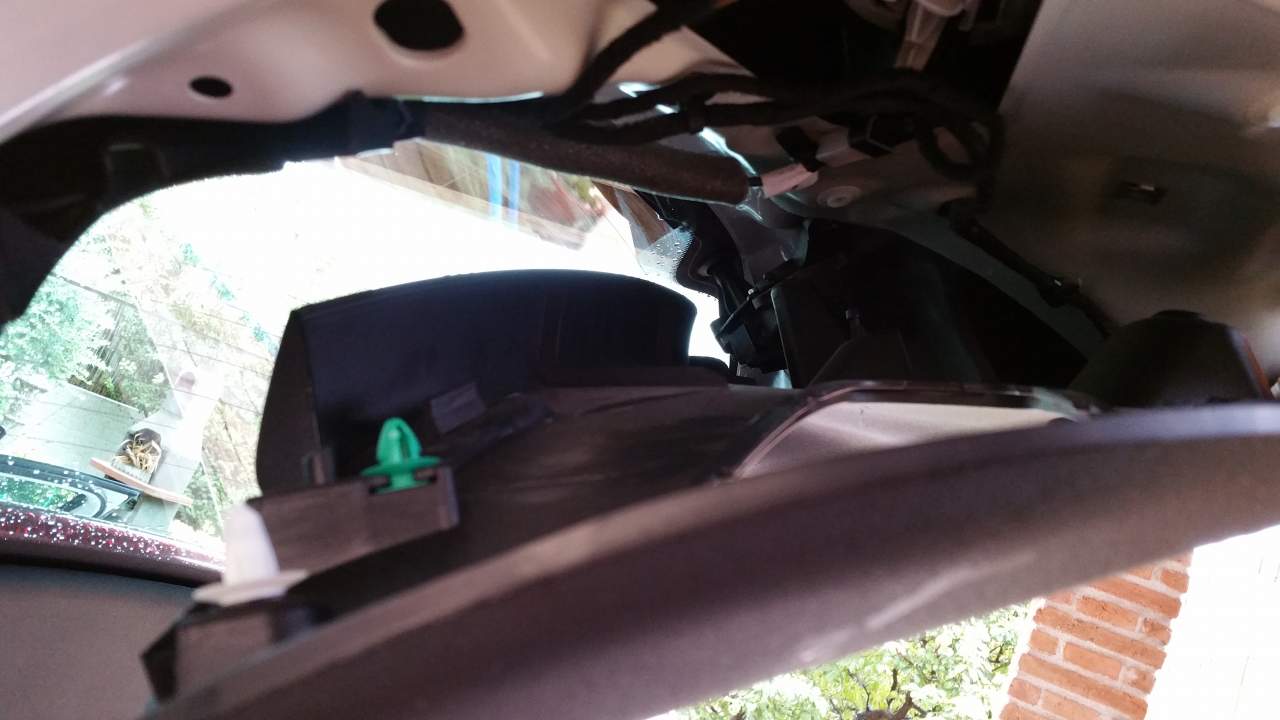

Io sto cercando di riagganciare le clips per concludere, ma quelle più piccole non ne vogliono sapere di agganciarsi! Anzi sembra quasi che non si possano agganciare... Ma non sembrano rotte!!! Quelle due verdi sono ben salde, ma il resto balla! Ho provato con colpetti, ma si sganciano quasi immediatamente! Consigli?


Sent from my iPhone 6S using Tapatalk

- Informazione Pubblicitaria -
Niente, ho dato un colpo deciso (nel vero senso della parola) nel punto esatto di corrispondenza con la clip e si è agganciata. Che paura però, c'è tutto il lunotto lì nei paraggi...


Sent from my iPhone 6S using Tapatalk
