ciao a tutti,

per questi 4 led il negativo è già cablato? ho i connettori con + e - ma non si accendono quindi mi manca sicuramente il collegamento sul pin 43, ma il negativo?

in più, per cablare i 2 connettori (M001D e D001) quali di questi 2 devo usare?

5-1418760-1
2098762-1



[Kelkome]

ciao a tutti,

per questi 4 led il negativo è già cablato? ho i connettori con + e - ma non si accendono quindi mi manca sicuramente il collegamento sul pin 43, ma il negativo?

in più, per cablare i 2 connettori (M001D e D001) quali di questi 2 devo usare?

5-1418760-1
2098762-1

ciao a tutti,

per questi 4 led il negativo è già cablato? ho i connettori con + e - ma non si accendono quindi mi manca sicuramente il collegamento sul pin 43, ma il negativo?

in più, per cablare i 2 connettori (M001D e D001) quali di questi 2 devo usare?

5-1418760-1
2098762-1

Ciao ho allegato su la guida



[Teodoro Rizzo]

ciao a tutti,

per questi 4 led il negativo è già cablato? ho i connettori con + e - ma non si accendono quindi mi manca sicuramente il collegamento sul pin 43, ma il negativo?

in più, per cablare i 2 connettori (M001D e D001) quali di questi 2 devo usare?

5-1418760-1
2098762-1

Li ho appena istallati con cablilaggio originale e sono funzionanti



[Teodoro Rizzo]

Li ho appena istallati con cablilaggio originale e sono funzionanti

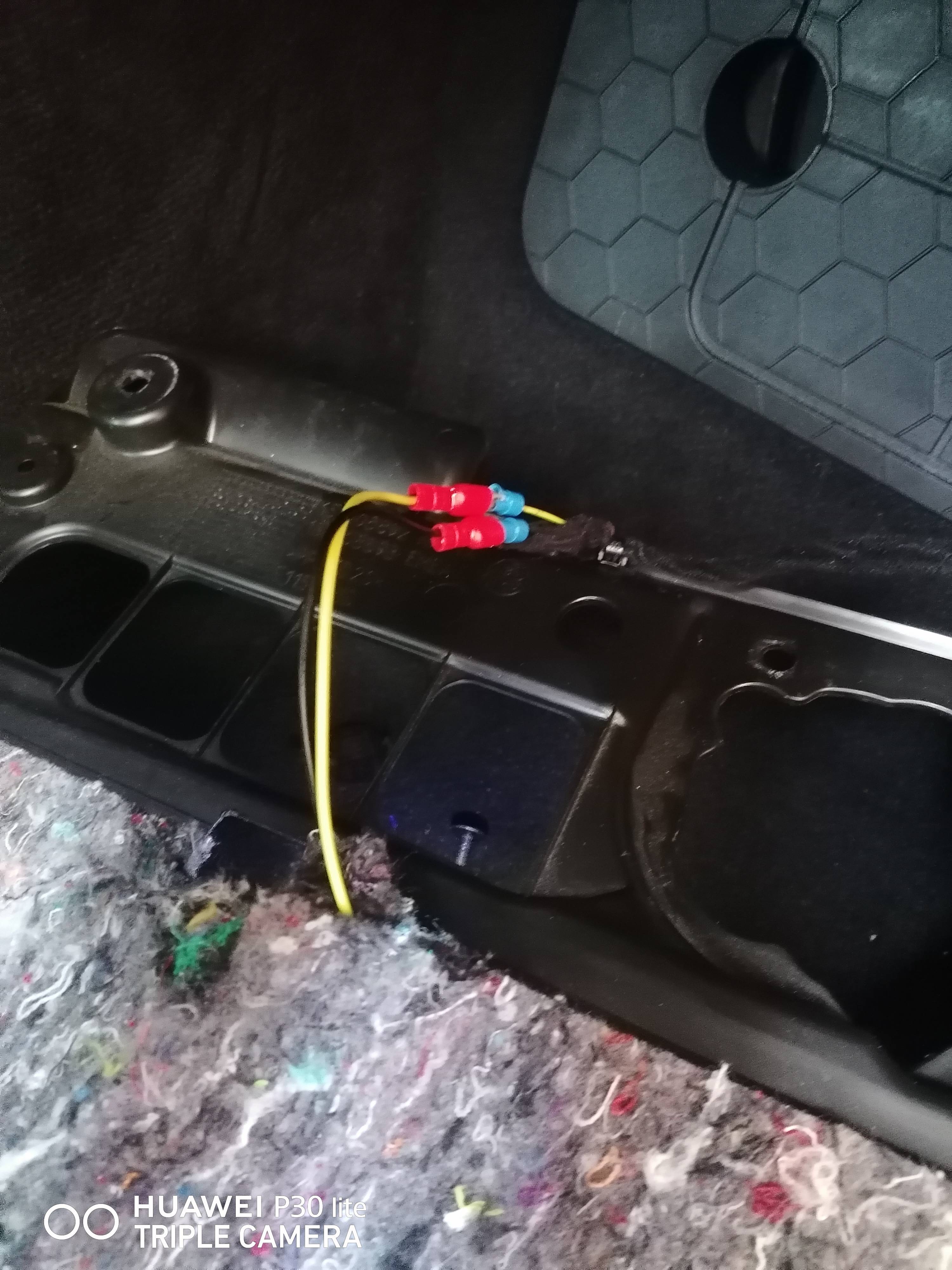

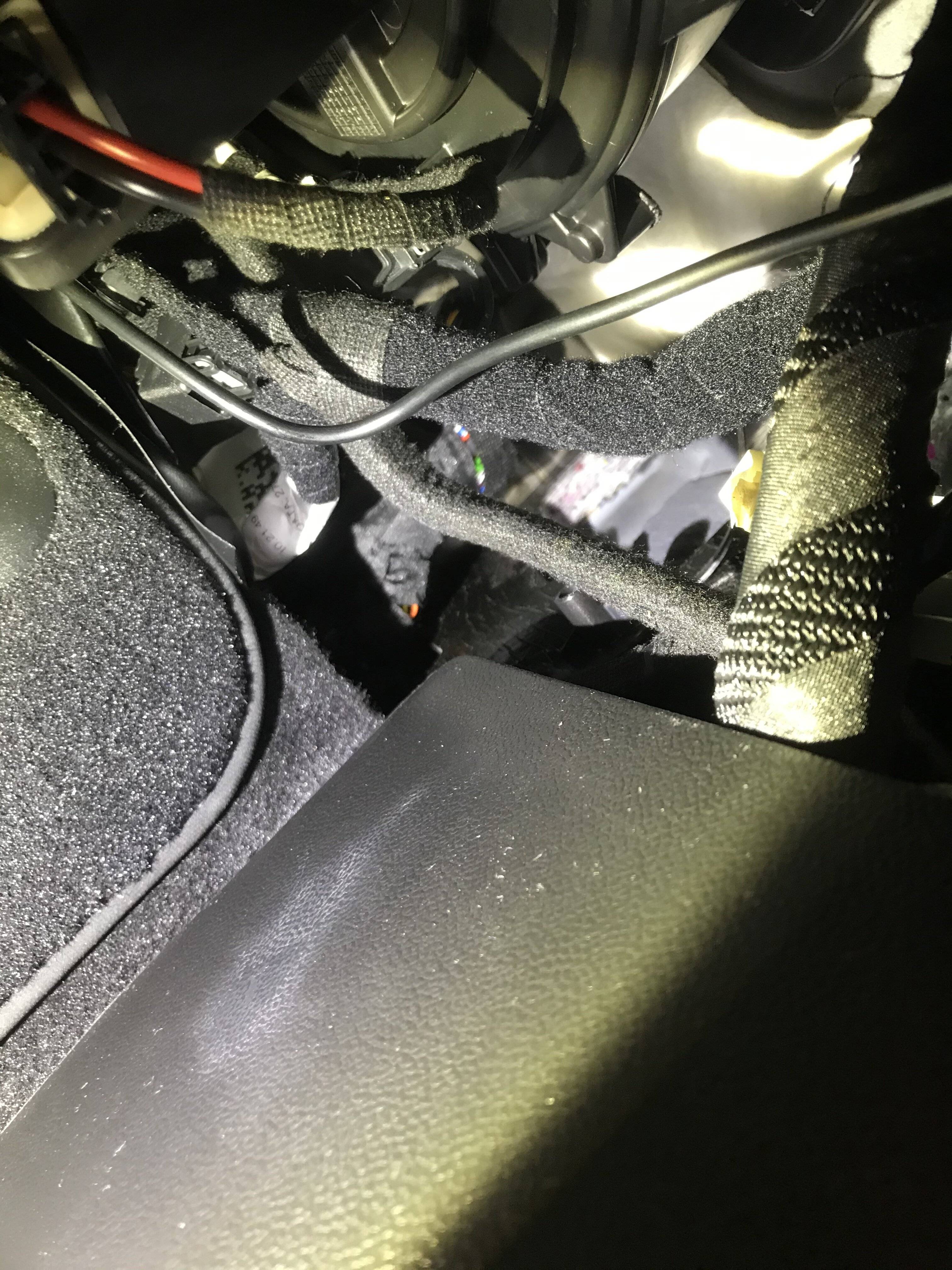

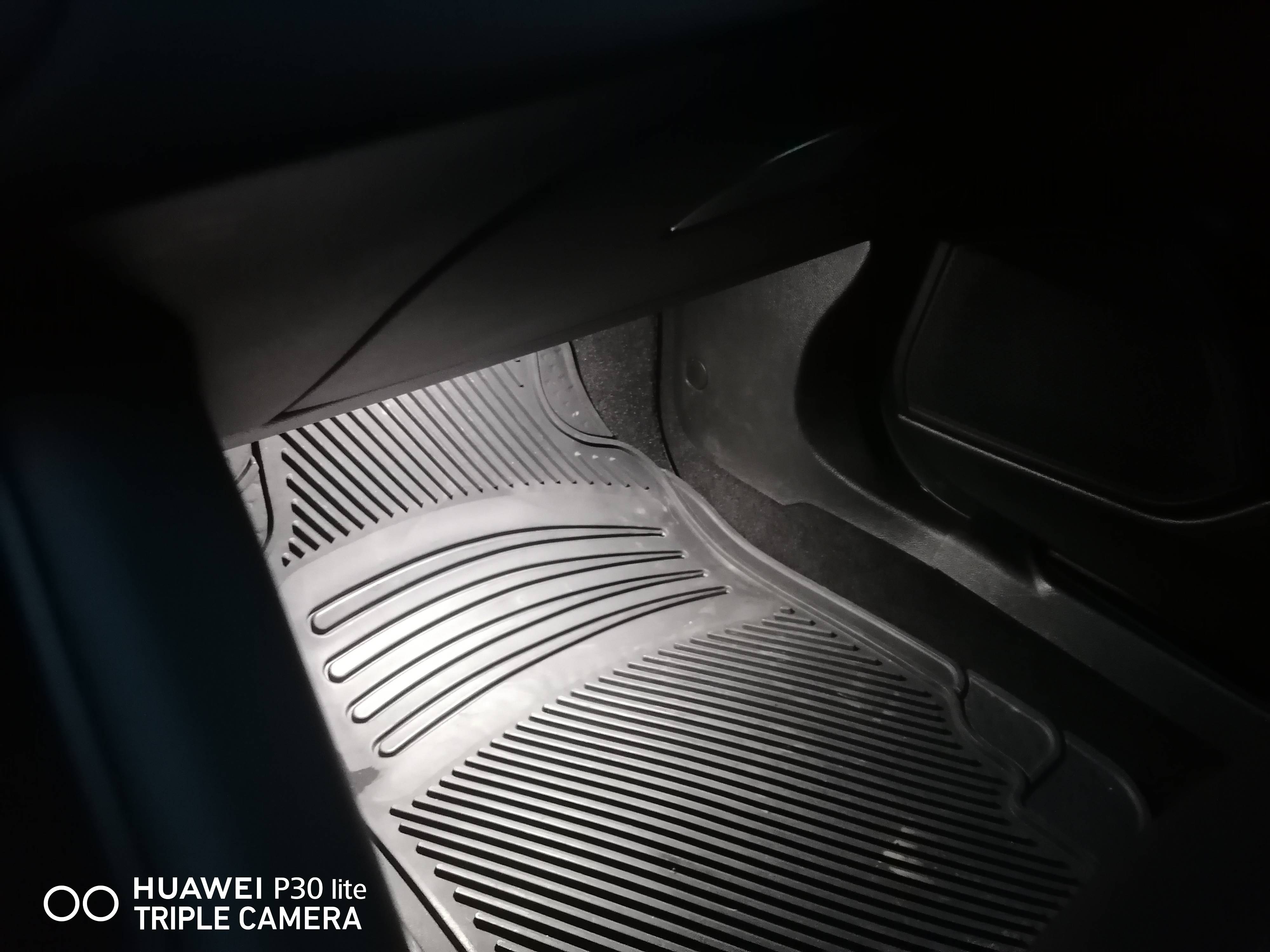

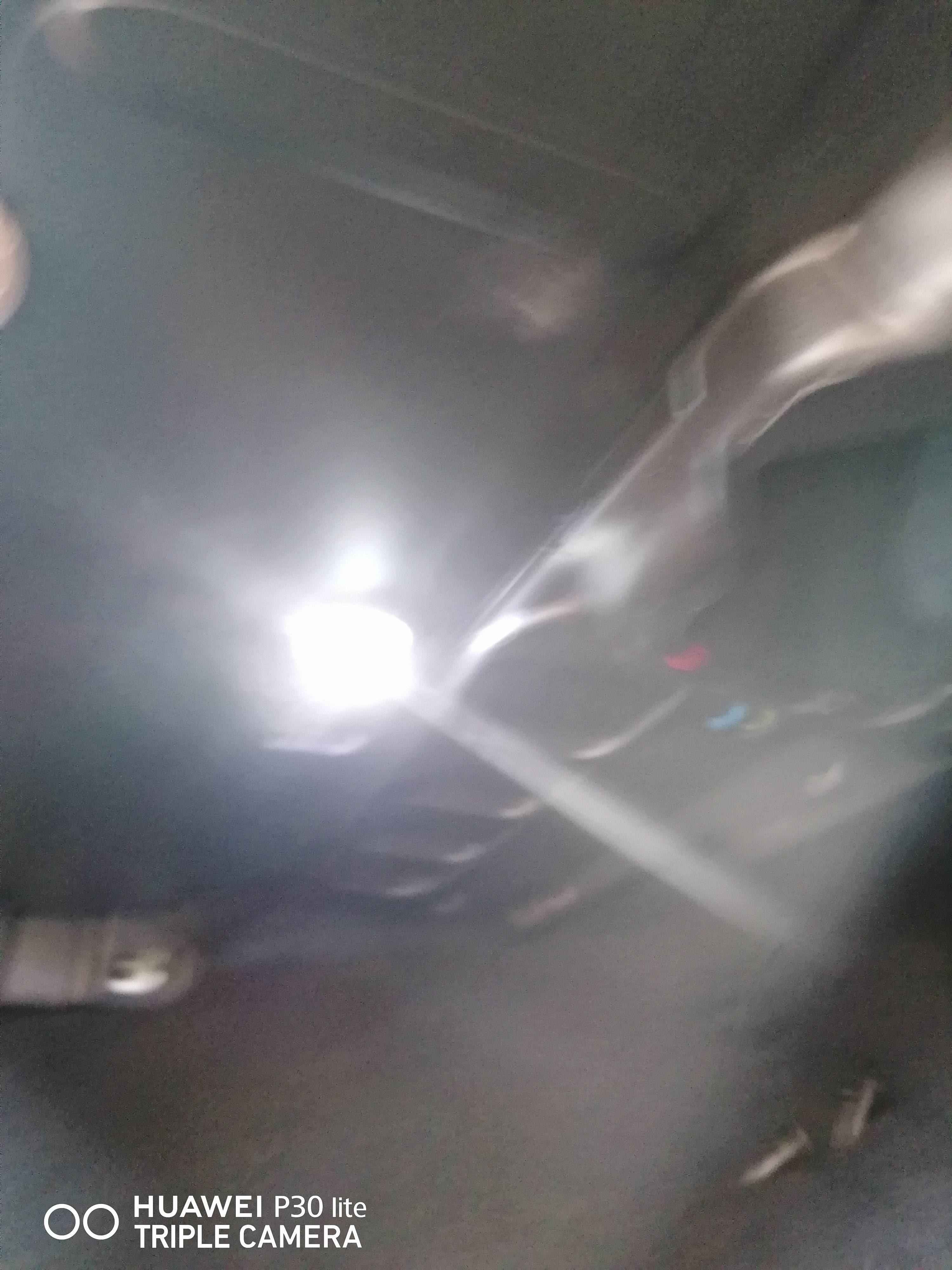

Ciao, per chi fosse interessato. Allego foto per luci cortesia, sotto plancia ci sono 2 spinette per lato.
1 dx collegate la luce anteriore 2 per il posteriore, sotto il sedile idem lato sx.

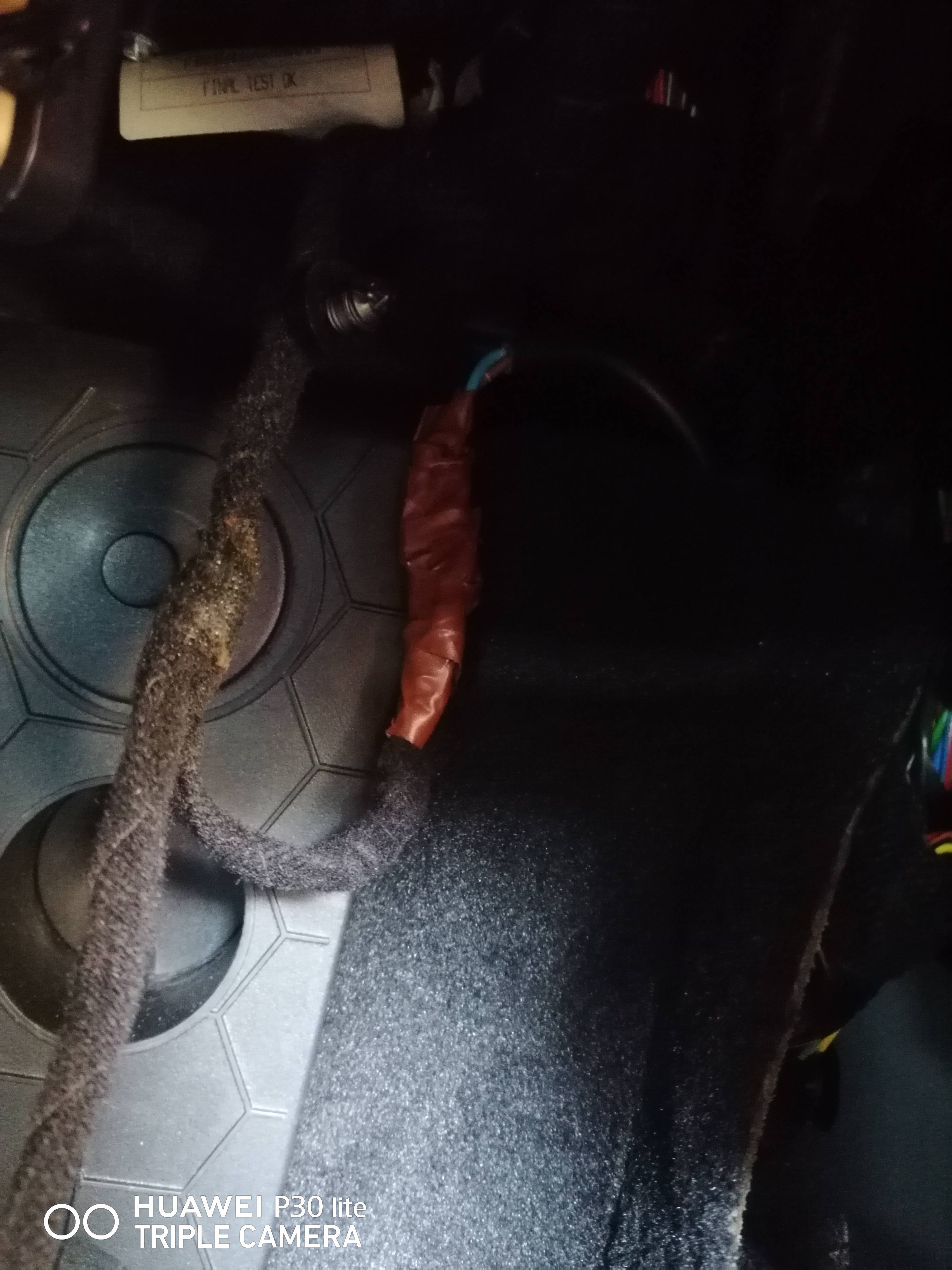

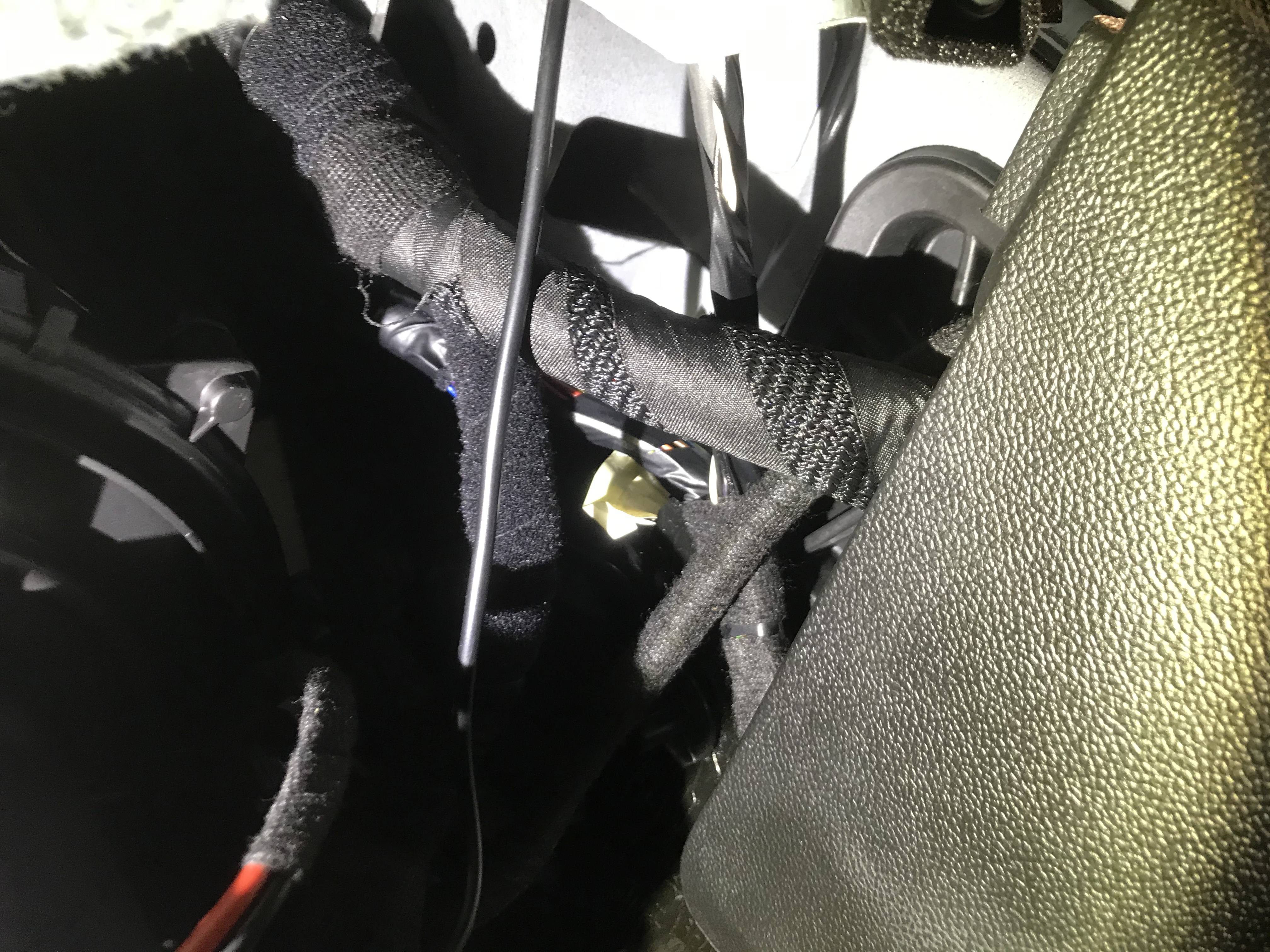

Io ho fatto passare i fili sotto la mochet con molla da letricista
E usato faretti led da 1v
Il lavoro e facile per chi a un po' di dimestichezza



[Kelkome]

Qualcuno di voi vede le presette? Non le trovo



[Kelkome]

Ciao, perdonami, a me pare di avere i fili in entrata e uscita pin 3-4 ma non trovo le presette.. confermo sia questo?

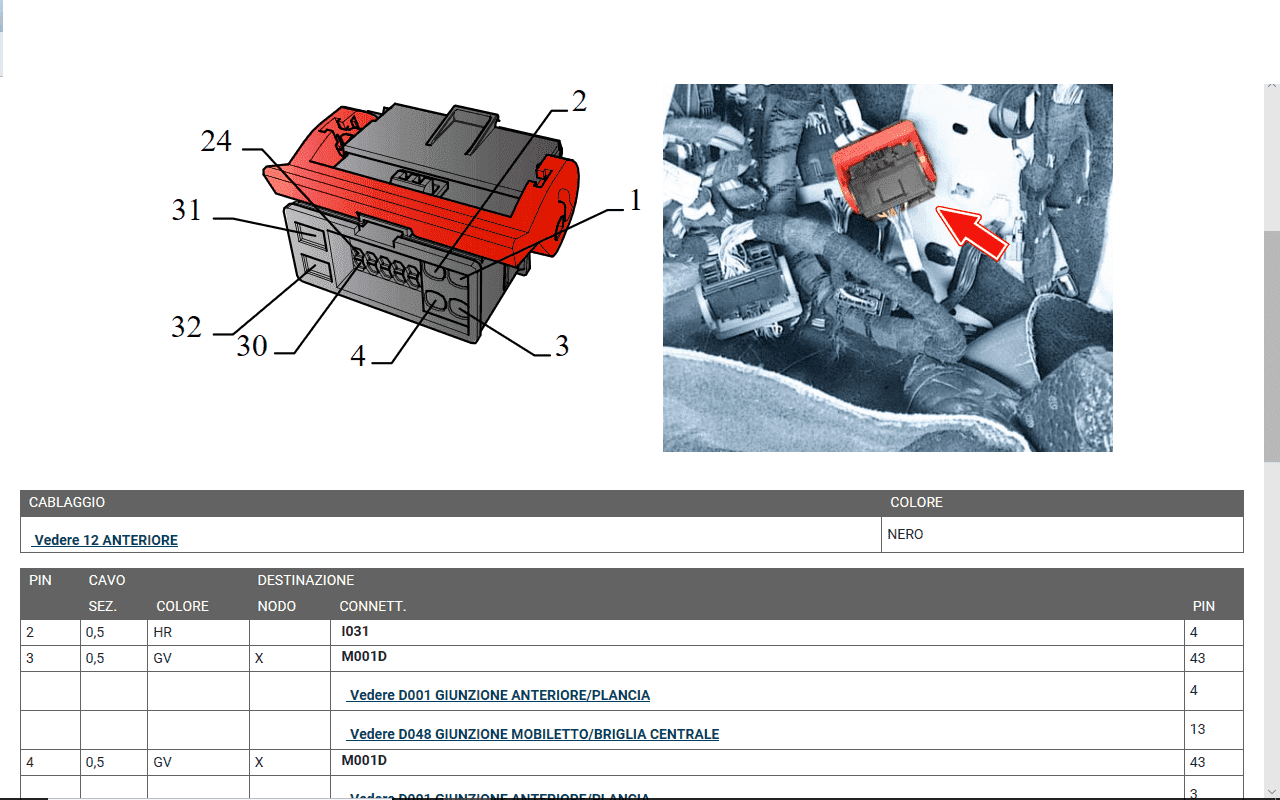

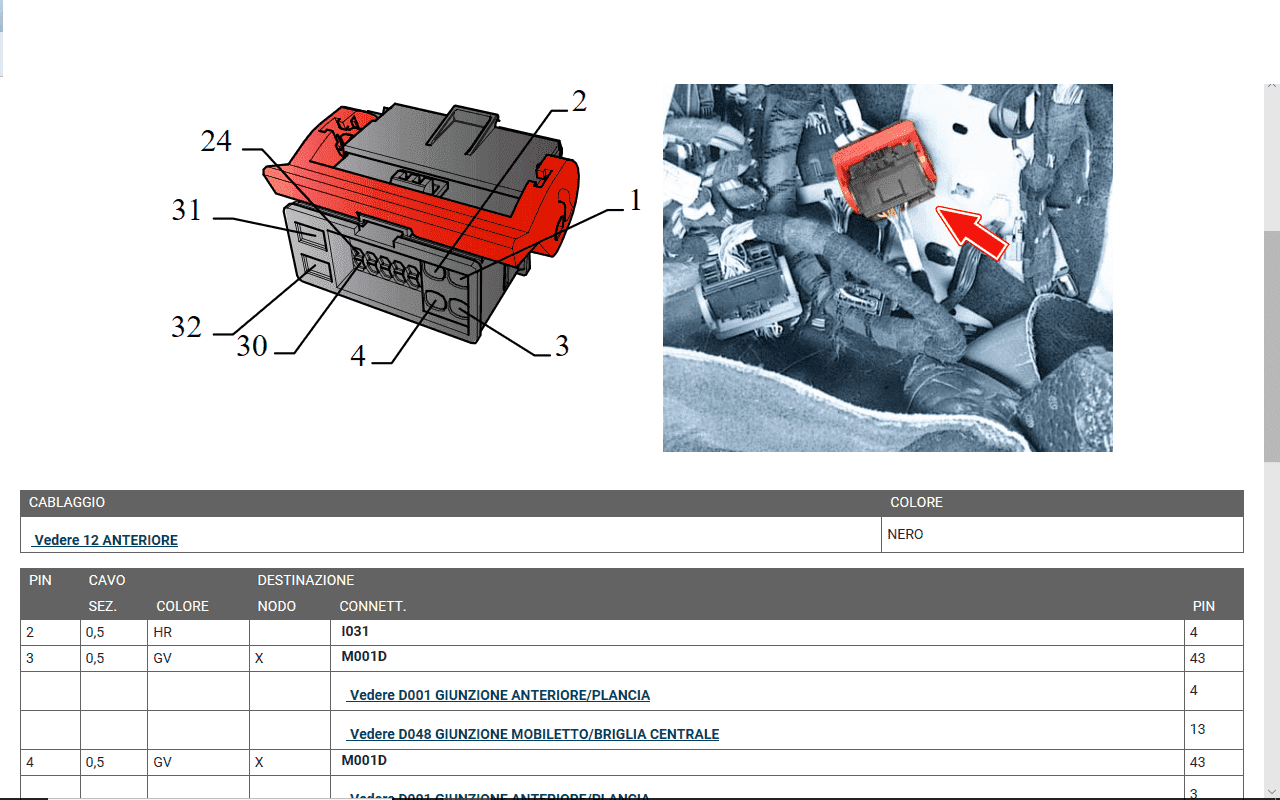

verifica questo : i fili gv di alimentazione (+) sul lato passegero arrivano al cablaggio D001 sui pin 3 e 4.... vedi allegato
Visualizza allegato 161346

collegati sul pin 43 del M001D. ( verifica che ci siano questi collegamenti )

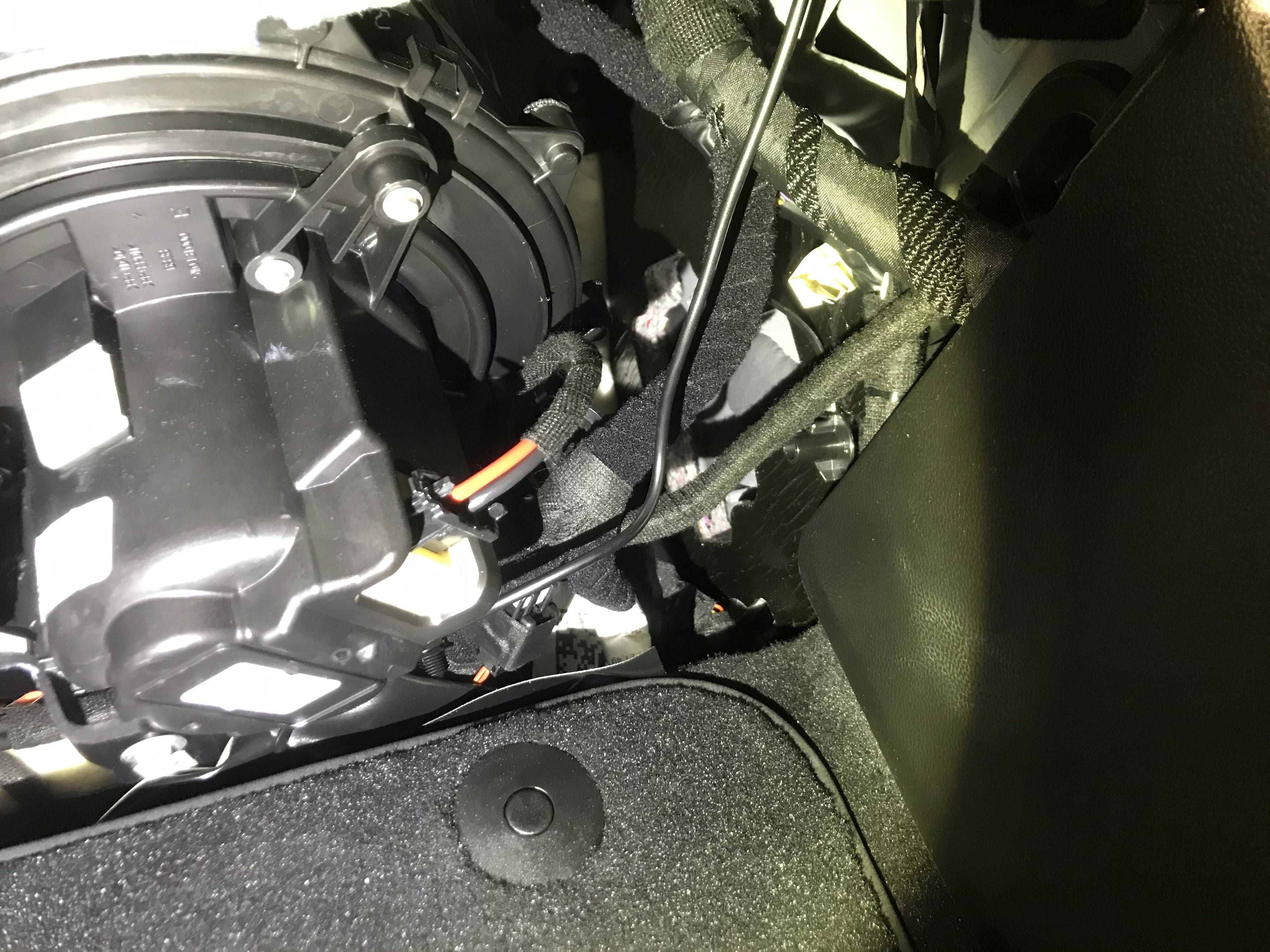

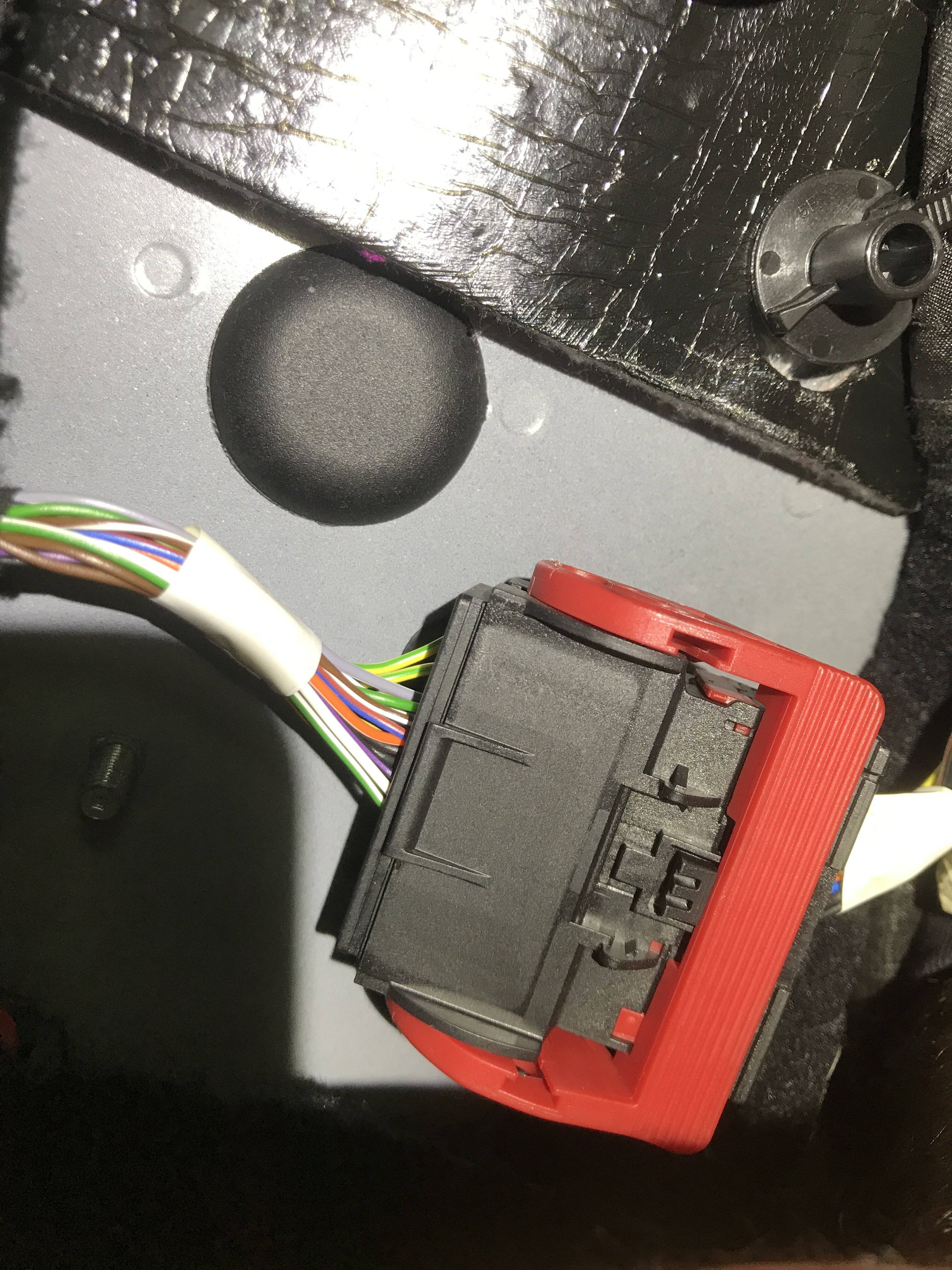

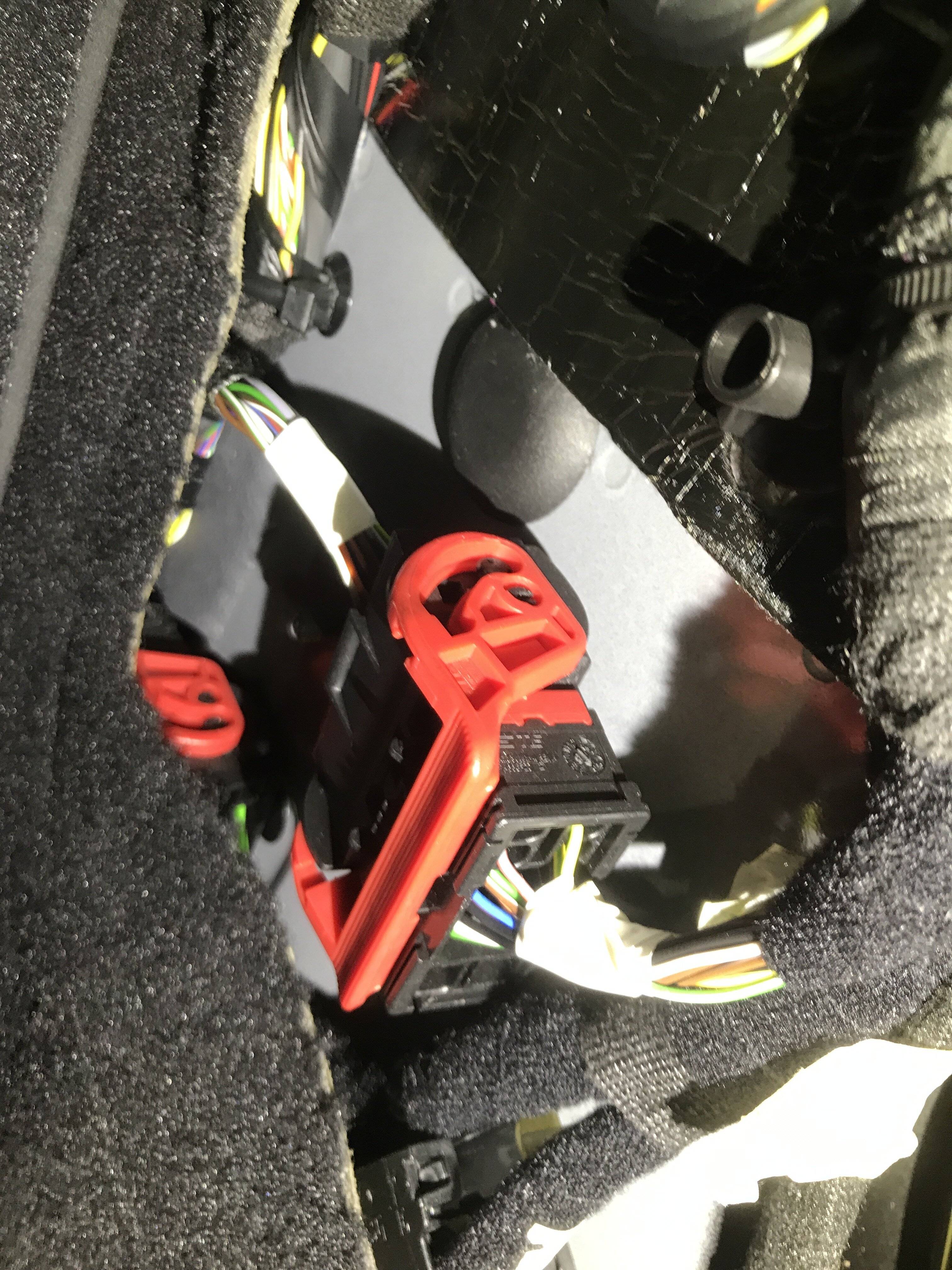

Il cablaggio si trova a dx lato passeggero lato ruota anteriore dx, devi smontare le plastiche sottostanti il cassetto a confine con la guarnizione della portiera ( prima il battitacco e poi con una chiave a tubo da 10, svita il dado in plastica che trovi togliendo l'unico coperchietto di plastica rotondo che trovi ..... mi spiace ma non ho foto )

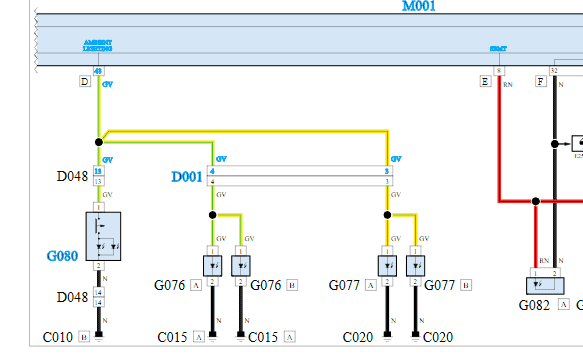

schema led( G076 e G077)
Visualizza allegato 161340



[Kelkome]

Ho trovato le presette lato passeggero.. ho fatto la prova prima guardando se il famoso connettore con i pin 3-4 fossero presenti i fili in ingresso e uscita e fortunatamente lo erano.. Quindi ho potuto mettere tranquillamente i led. (Giulia super my19 prodotta a fine 18)
Qualcuno sa dove posso comprare le clip nere e anche quelle bianche sottili entrambe dei battitacco?
Grazie mille
