Buonasera a tutti.
Prossimi giorni pubblicherò qui una guida per installare il fotocromico interno su tutte quelle Giulie sprovviste della predisposizione elettrica di serie.
Vi farò fare un piccolo cablaggio ex novo.Lavoretto di 20 minuti di facile difficoltà.
A prestissimo...ringrazio sempre il buon Paopas78 per il supporto e la competemza e pazienza

  • Like
Reactions: Gianlu97

alfamike83

Alfista Esperto
17 Agosto 2009
1,404
218
64
RM
Regione
Lazio
AlfaRomeo
Giulia
Motore
2.2 JTDM-2 (150cv)
Prima cosa reperitevi un fotocromico per Giulia.

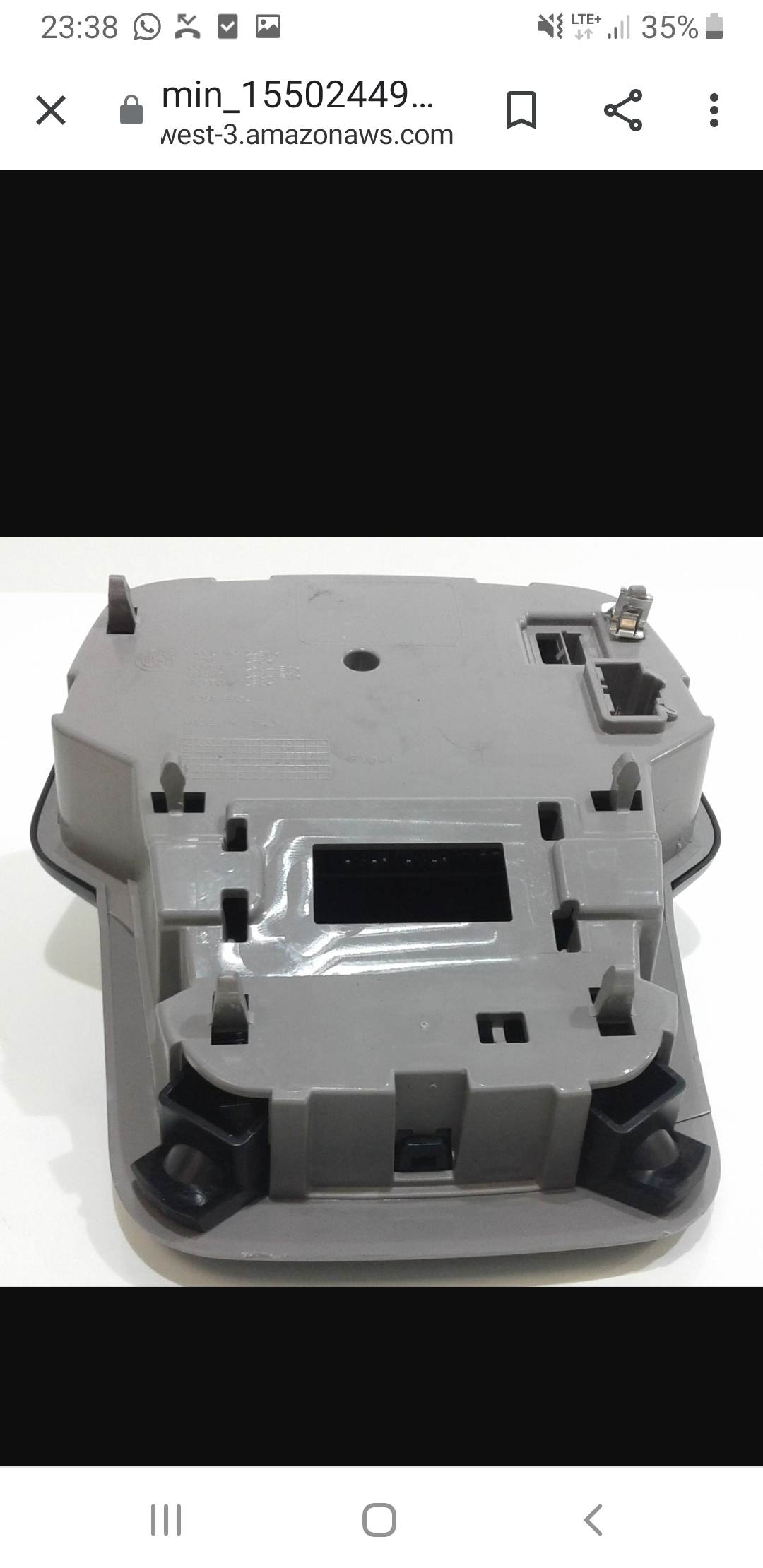

Procedete a rimuovere la plafoniera agendo possibilmente con coltello scalzatore in plastica o cacciavite lungo foderato con del nastro,sui ganci interni che sorreggono la plafoniera al cielo,penetrando e facendo leva in corrispondenza degli stessi.

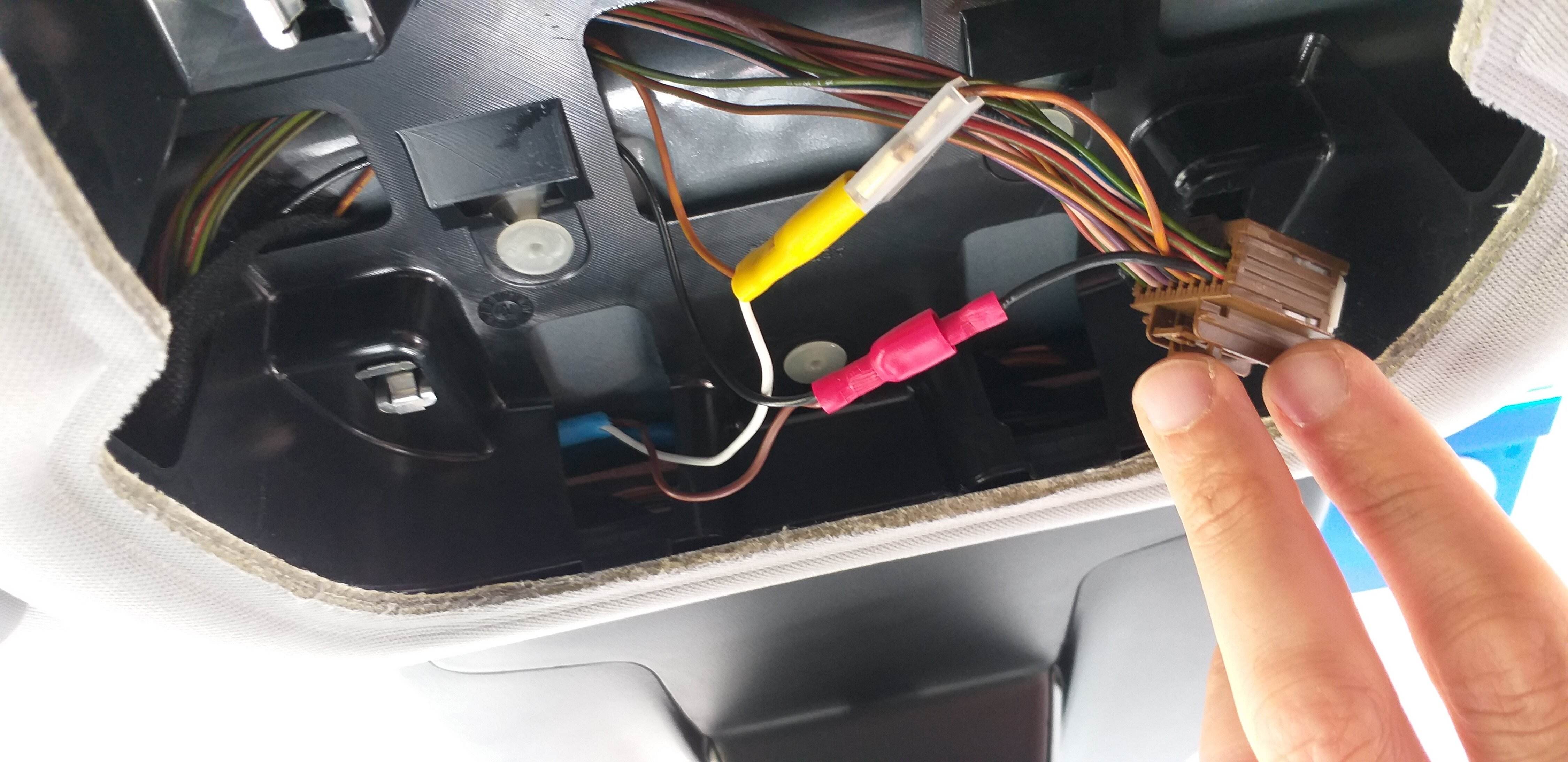

Una volta che avete la plafoniera in mano,staccate la connessione elettrica che vedete a vista e ossevatela.Trovate il pin 2 (nero) che è la massa e il pin 3 (diciamo giallo) che è il positivo sottoquadro.Bene,spellateli e fatevi delle giunte che poi faremo arrivare nella zona specchietto retrovisore attraverso l'intercapedine interno. Mi raccomando isolate bene tutto. Togliete le varie plastiche intorno allo specchietto,nulla di complicato,si staccano a mano,e tiratevi i 2 fili che arrivano dallo spinotto plafoniera.Ora potete ricollegare lo spinotto alla plafoniera e rimontatela in sede.
Afferrate il gambo nero dello specchietto,spingete con forza verso il parabrezza e fatelo roteare di un quarto in senso orario,a un certo punto si sconnetterà dal vetro e vi resterà in mano.

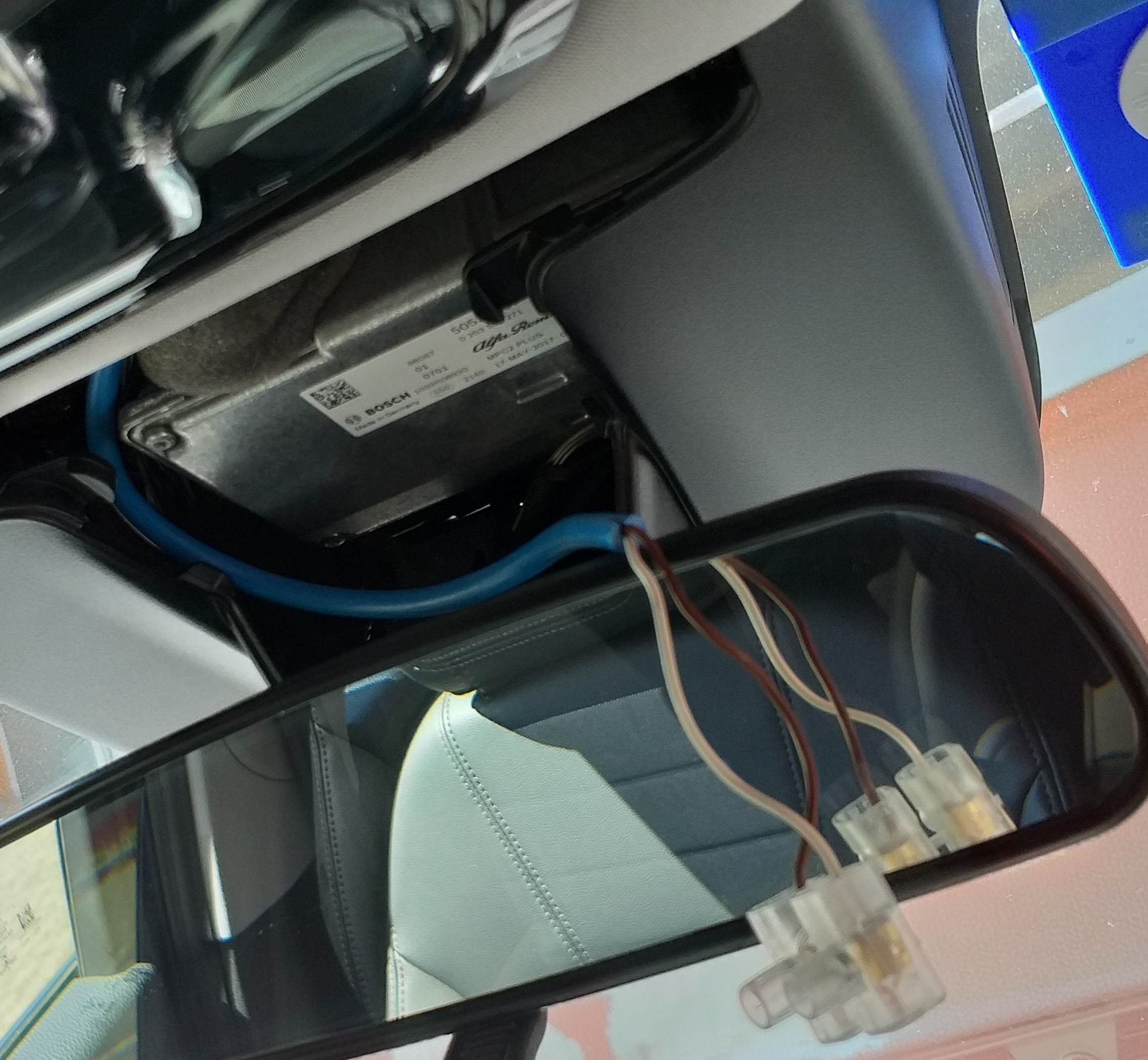

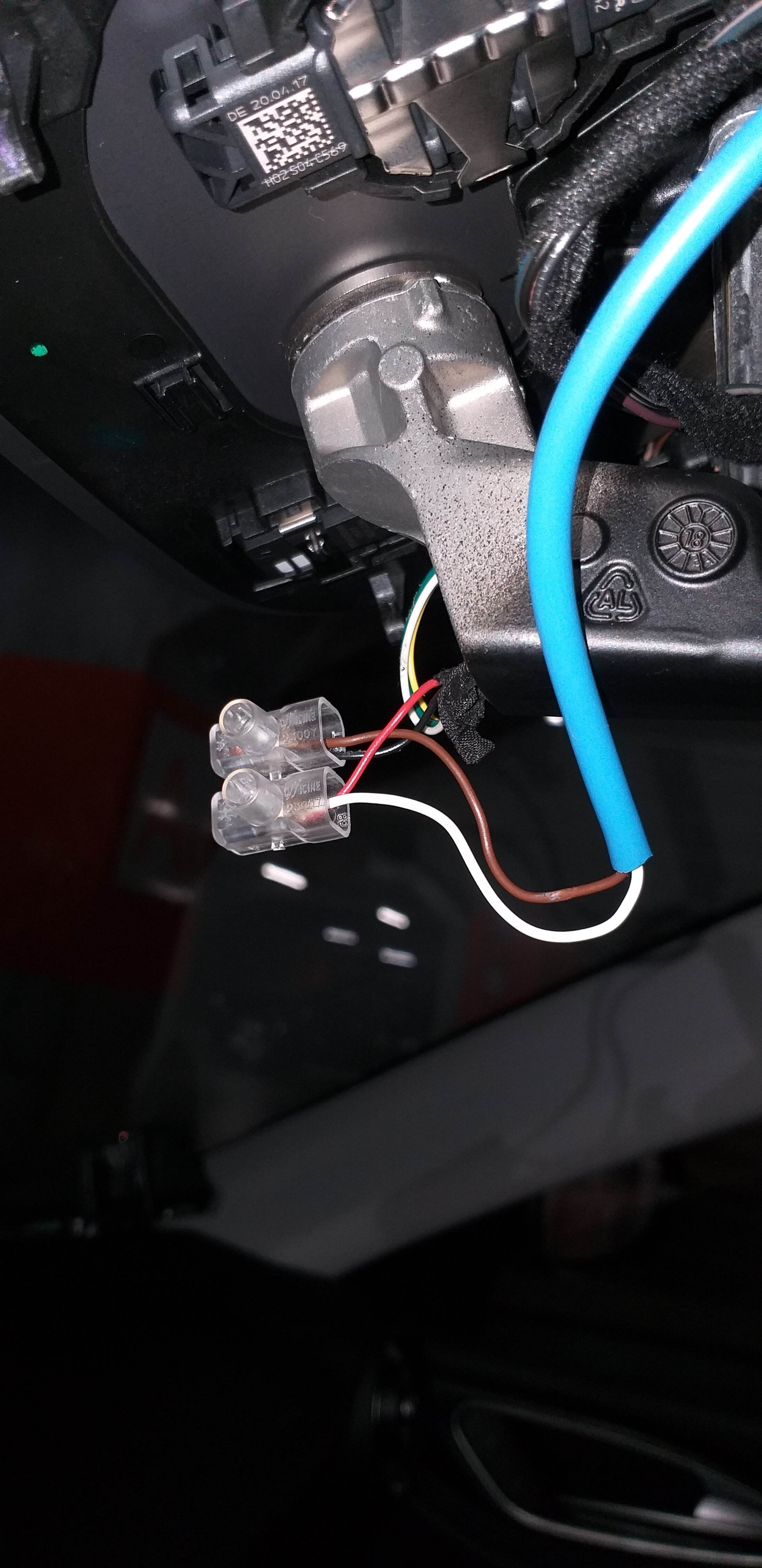

Prendete il fotocromico,e guardate il suo connettore.Prendete il pin 7 (positivo, di color rosso) e il pin 8 (negativo color nero) e li giuntate rispettivamente ai 2 fili prolunga,ovvero:
- Pin 7 fotocromico al filo prolunga del pin 3 della plafoniera;
- Pin 8 fotocromico al filo prolunga del pin 2 della plafoniera.
Isolate bene le giunzioni anche qui.

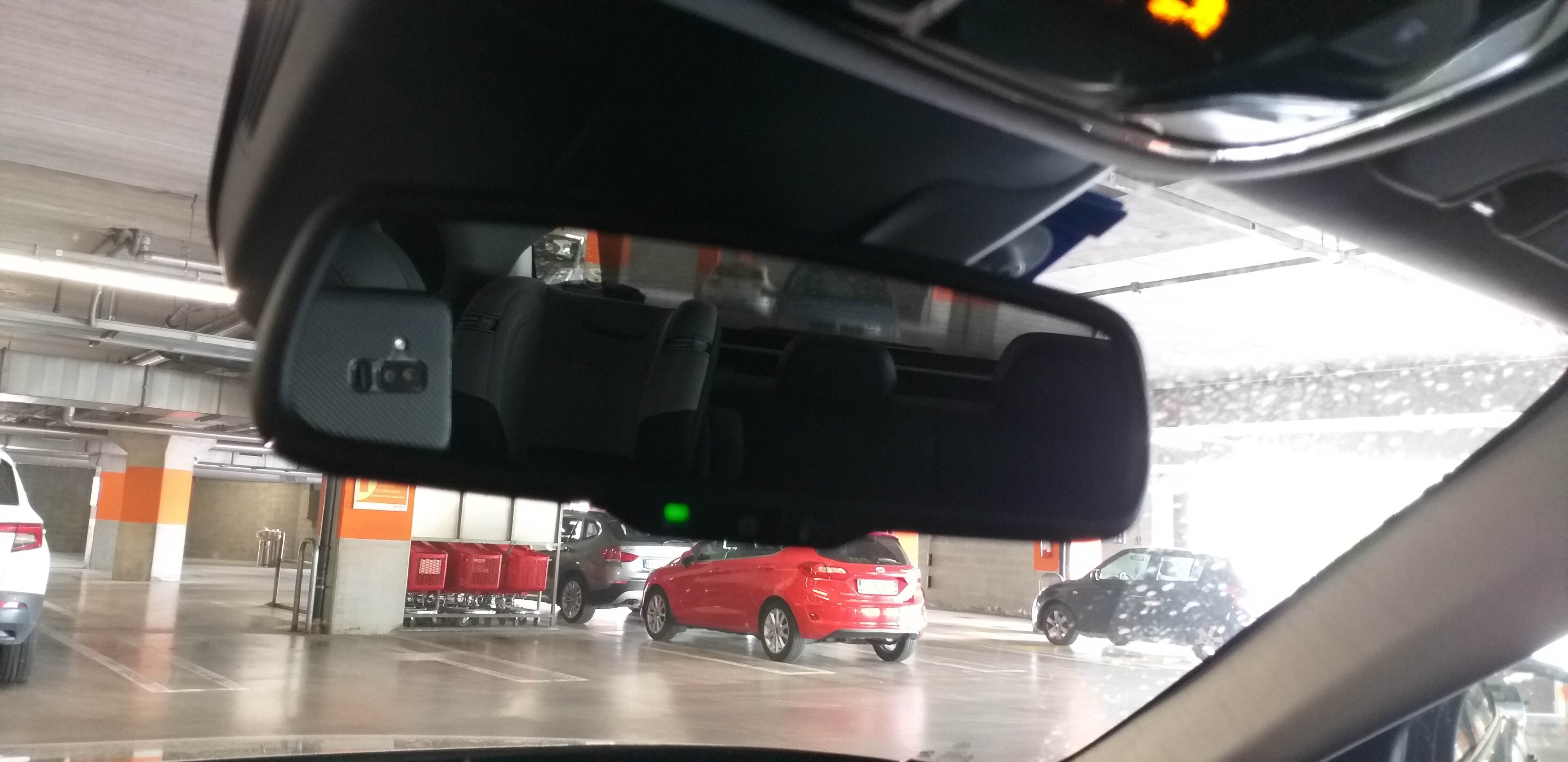

Sistemate tutto bene, montate il fotocromico al parabrezza semplicemente mettendolo nella stessa posizione in cui avete tolto l'altro specchietto,spingete verso il parabrezza e fatelo roteare ora di un quarto in senso antiorario e poi sentirete clack.
Rimontate le coperture intorno lo specchietto.
Finito.
Consiglio,prima di iniziare a tagliar i fili plafoniera per fare gli innesti,di far dissipar la corrente in circuito sulla linea can almeno per quei 5 minuti senza aprire e chiudere le portire e baule o accender owiamente la stessa plafoniera.
Buon lavoro a tutti.


Allegati

  • Screenshot_20200506-233816_Chrome.jpg
    93.4 KB · Visualizzazioni: 538
  • 20200509_142031.jpg
    685.8 KB · Visualizzazioni: 534
  • 20200514_145417.jpg
    687 KB · Visualizzazioni: 489
  • 20200520_011113.jpg
    296.2 KB · Visualizzazioni: 478
  • 20200509_195227.jpg
    310.1 KB · Visualizzazioni: 522
  • 20200514_151345.jpg
    546.8 KB · Visualizzazioni: 518
  • 20200520_011038.jpg
    57.5 KB · Visualizzazioni: 407
Ultima modifica:
  • Like
Reactions: Crank

beppe_qv

Super Alfista
8 Gennaio 2018
2,107
1,638
114
Torino
Regione
Piemonte
AlfaRomeo
Giulia
Motore
2.2 Turbo 150cv AT8 Super

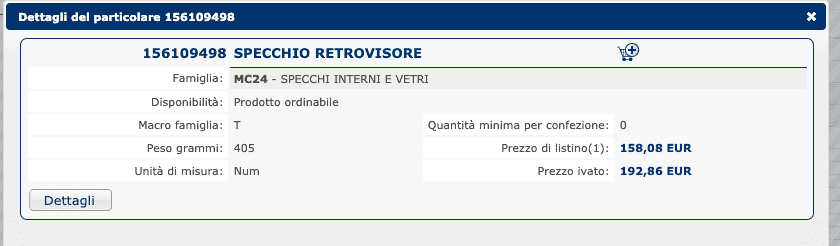

Grazie per la guida! Codice ricambio dello specchio?


beppe_qv

Super Alfista
8 Gennaio 2018
2,107
1,638
114
Torino
Regione
Piemonte
AlfaRomeo
Giulia
Motore
2.2 Turbo 150cv AT8 Super
Si è questo, ho già verificato io.

Grazie ancora.


Medioman92

Super Alfista
11 Dicembre 2015
1,146
745
114
TO
Regione
Piemonte
AlfaRomeo
Giulia
Motore
2.2 JTDM 150CV
tra l'altro la staffa di aggancio è diversa ma lo specchio è identico a quello monta la Giulietta.
Che poi a essere onesti sulla mia attuale Giulia non ce l'ho ma non è che noto tutta sta gran differenza rispetto a quello che avevo in precedenza sulla Giulietta. Per farlo entrare in funzione dovevi proprio avere uno al culo con gli abbaglianti accesi


alfamike83

Alfista Esperto
17 Agosto 2009
1,404
218
64
RM
Regione
Lazio
AlfaRomeo
Giulia
Motore
2.2 JTDM-2 (150cv)
tra l'altro la staffa di aggancio è diversa ma lo specchio è identico a quello monta la Giulietta.
Che poi a essere onesti sulla mia attuale Giulia non ce l'ho ma non è che noto tutta sta gran differenza rispetto a quello che avevo in precedenza sulla Giulietta. Per farlo entrare in funzione dovevi proprio avere uno al culo con gli abbaglianti accesi

Pero la Giulia essendo un po piu bassa in realta il fotocromico agisce con piu sensibilità perchè capta di piu le rifrazioni dei fari delle auto che seguono.Su Giulietta meno,lo confermo


XMarcoBox

Nuovo Alfista
16 Febbraio 2019
22
3
4
Regione
Lombardia
AlfaRomeo
Giulia
Motore
2.2 diesel 150 CV at8
Prima cosa reperitevi un fotocromico per Giulia.
Procedete a rimuovere la plafoniera agendo possibilmente con coltello scalzatore in plastica o cacciavite lungo foderato con del nastro,sui ganci interni che sorreggono la plafoniera al cielo,penetrando e facendo leva in corrispondenza degli stessi.
Una volta che avete la plafoniera in mano,staccate la connessione elettrica che vedete a vista e ossevatela.Trovate il pin 2 (nero) che è la massa e il pin 3 (diciamo giallo) che è il positivo sottoquadro.Bene,spellateli e fatevi delle giunte che poi faremo arrivare nella zona specchietto retrovisore attraverso l'intercapedine interno. Mi raccomando isolate bene tutto. Togliete le varie plastiche intorno allo specchietto,nulla di complicato,si staccano a mano,e tiratevi i 2 fili che arrivano dallo spinotto plafoniera.Ora potete ricollegare lo spinotto alla plafoniera e rimontatela in sede.
Afferrate il gambo nero dello specchietto,spingete con forza verso il parabrezza e fatelo roteare di un quarto in senso orario,a un certo punto si sconnetterà dal vetro e vi resterà in mano.
Prendete il fotocromico,e guardate il suo connettore.Prendete il pin 7 (positivo, di color rosso) e il pin 8 (negativo color nero) e li giuntate rispettivamente ai 2 fili prolunga,ovvero:
- Pin 7 fotocromico al filo prolunga del pin 3 della plafoniera;
- Pin 8 fotocromico al filo prolunga del pin 2 della plafoniera.
Isolate bene le giunzioni anche qui.
Sistemate tutto bene, montate il fotocromico al parabrezza semplicemente mettendolo nella stessa posizione in cui avete tolto l'altro specchietto,spingete verso il parabrezza e fatelo roteare ora di un quarto in senso antiorario e poi sentirete clack.
Rimontate le coperture intorno lo specchietto.
Finito.
Consiglio,prima di iniziare a tagliar i fili plafoniera per fare gli innesti,di far dissipar la corrente in circuito sulla linea can almeno per quei 5 minuti senza aprire e chiudere le portire e baule o accender owiamente la stessa plafoniera.
Buon lavoro a tutti.
vorrei provare a farlo ma ho paura di fare danni...
A tuo giudizio che grado di difficoltà ravvedi nel realizzarlo?
Per il cablaggio è sufficiente il solo l'utilizzo di morsetti o serve altro?

Grazie
