[GUIDA] Installazione e abilitazione allarme originale

[Michele21]

Si, abilitazione con alfaobd e allineamento con MES. Alfaobd mi dice che la sirena è abilitata ma non riesce a comunicare.

Si, abilitazione con alfaobd e allineamento con MES. Alfaobd mi dice che la sirena è abilitata ma non riesce a comunicare.

Su Alfaobd alla voce Siren, hai impostato Horn o Siren?



[angy84]

Allarme originale Giulia:
Plafoniera con antifurto installata, plug and play, perfettamente funzionante,
abilitato tutto con
Alfa obd.
-sensori ultrasuoni,
-perimetrale,
-anti sollevamento,
-impostati con suono clacson.

Queste le voci da abilitare con Alfa OBD;
-Alarm system PRESENT
-Siren Horn
-Ultrasonic sensor PRESENT
-Anti inclination sensor PRESENT
-Intrusion Alarm Menu Present
Poi allineamento con multiecuscan

Allarme originale Giulia:
Plafoniera con antifurto installata, plug and play, perfettamente funzionante,
abilitato tutto con
Alfa obd.
-sensori ultrasuoni,
-perimetrale,
-anti sollevamento,
-impostati con suono clacson.

Queste le voci da abilitare con Alfa OBD;
-Alarm system PRESENT
-Siren Horn
-Ultrasonic sensor PRESENT
-Anti inclination sensor PRESENT
-Intrusion Alarm Menu Present
Poi allineamento con multiecuscan.

Volevo dirti sei un grande, e grazie ancora per avermi aiutato



[alfaverde]

Su Alfaobd alla voce Siren, hai impostato Horn o Siren?

Ho impostato siren ma se imposto horn non suona comunque.



[luvec74]

Ho impostato siren ma se imposto horn non suona comunque.

Hai installato la sirena?? Devi mettere al

Byte 70

Da 40 a 79

Che allestimento è l’auto ?? Se è una base base, ti manca l’alimentazione dal body alla sirena



[alfaverde]

è una super, verificherò il byte 70 con MES. Il connettore della sirena quanti fili deve avere? GRAZIE.



[alfaverde]

Aggiornamento: Il byte 70 è correttamente settato a 79 e il connettore è correttamente cablato. A questo punto mi viene da pensare che il cablaggio termini in qualche giunzione intermedia e manchi il tratto che va al body. Qualcuno in possesso dello schema elettrico in grado di verificare dove va a terminare? Grazie.



[luvec74]

Aggiornamento: Il byte 70 è correttamente settato a 79 e il connettore è correttamente cablato. A questo punto mi viene da pensare che il cablaggio termini in qualche giunzione intermedia e manchi il tratto che va al body. Qualcuno in possesso dello schema elettrico in grado di verificare dove va a terminare? Grazie.

Manca questo cavo



La connessione è quella nera con la linguetta di sgancio azzurra
Pin 16 lato spinotto con la linguetta, ci deve essere un rosso/verde
nel battitacco lato passeggero, dove ci sono quegli spinotti grossi
Lato passeggero tra cassetto e battitacco

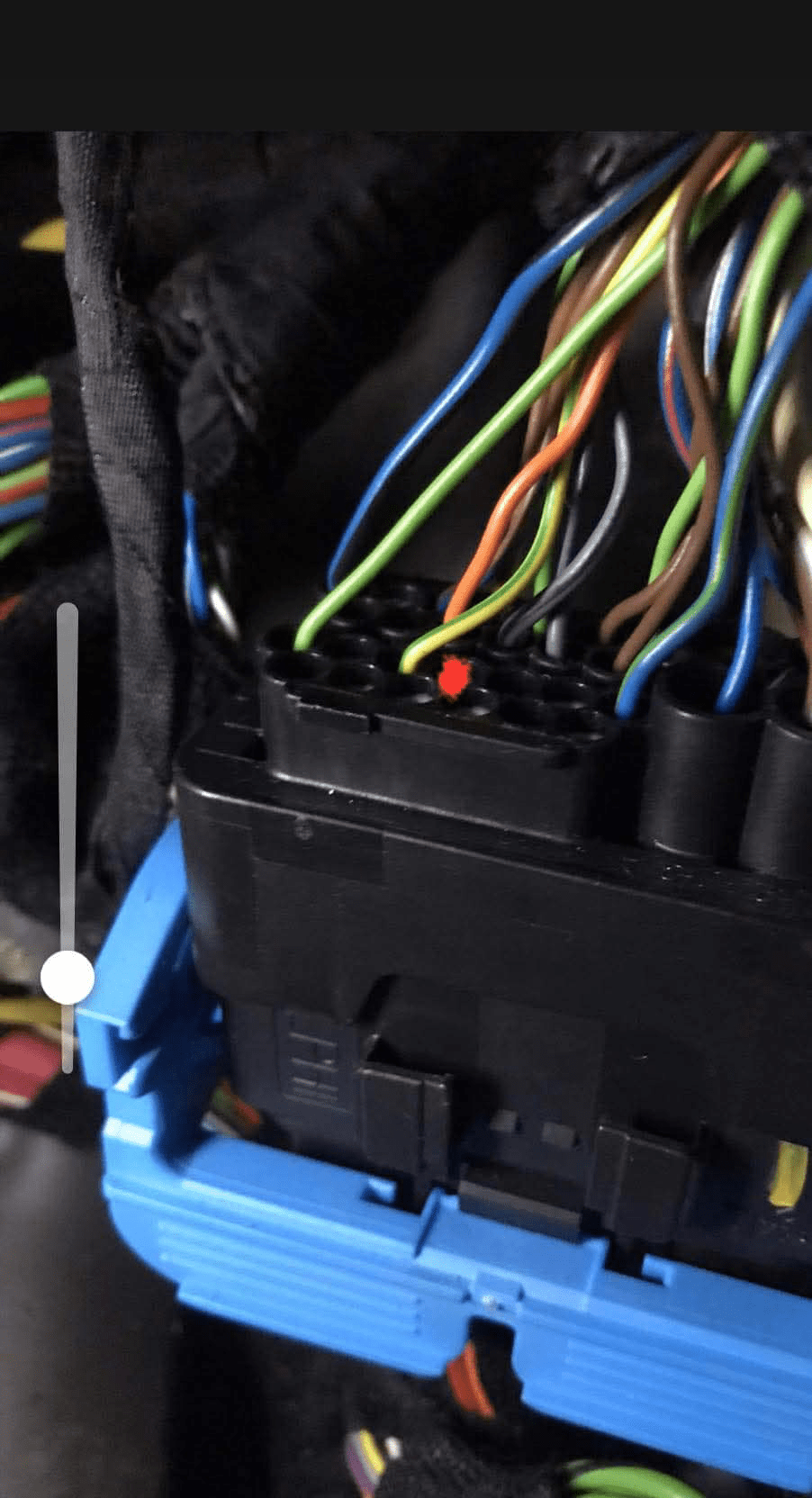

Qui dove c’è il puntino rosso, accanto al giallo/verde, dall’altra parte c’è un rosso/verde.
O lo porti al body ma ti servono i pin piccoli per il body o lo colleghi a un positivo puro, un rosso o un rosso/verde






[alfaverde]

OK, quindi mi sembra di capire che il cavo mancante vada dal pin 16 di D006 al pin 14 del connettore A sul body protetto dal fusibile F36 da 15A. Corretto?



[luvec74]

OK, quindi mi sembra di capire che il cavo mancante vada dal pin 16 di D006 al pin 14 del connettore A sul body protetto dal fusibile F36 da 15A. Corretto?

Basta che colleghi il filo rosso/verde album positivo o un rosso o un rosso/verde



[alfaverde]

Posso anche attaccarmi direttamente al fusibile F36? Grazie.
