[GUIDA] Montaggio Radionav originale

[Mauro7]

Vorrei capire il pinout dell'altro cavo (quello che esce lateralmente).
Per quello marrone, sotto al monitor, è stato utile leggere il post #1794 e successivi.
Puoi aiutarmi?



[akiminem]

No non capisco di quale cavo parli?



[Mauro7]

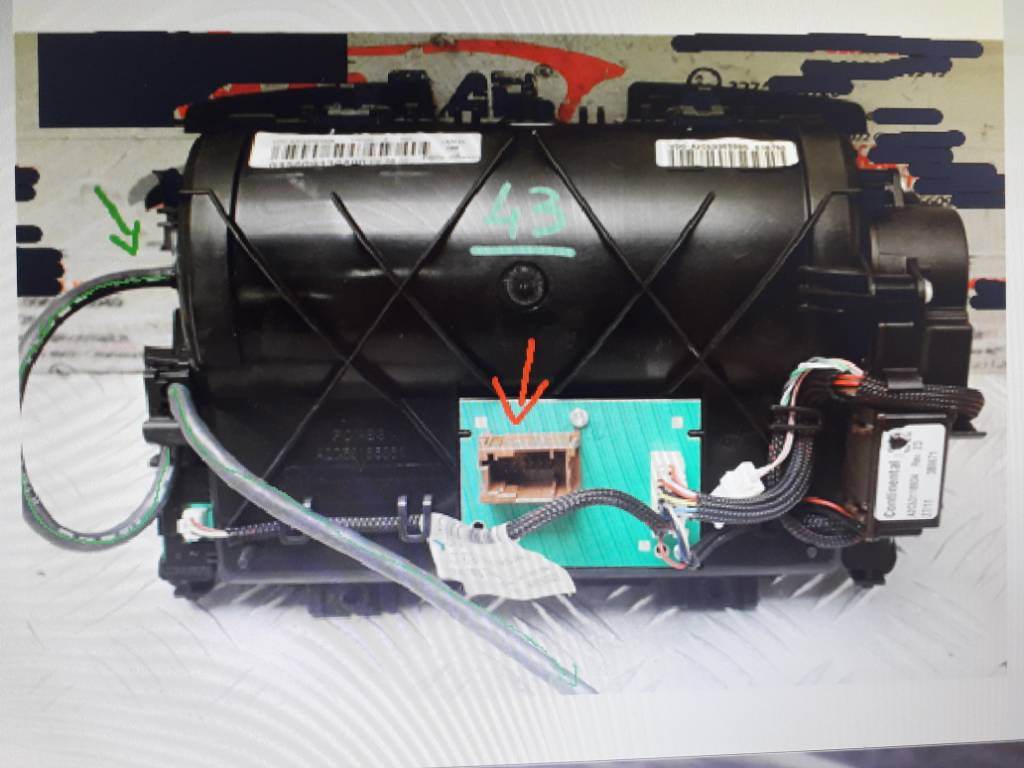

Guarda, ti allego una foto presa da Internet.
Con la freccia rossa è segnato il connettore marrone di cui parlavamo sopra.
Con la freccia verde, invece il cavo che esce dal display che intando io, però non sono riuscito a trovare una immagine decente per il connettore in testa al cavo.
Sai a cosa serve?


Ps: puoi aiutarmi anche in questo post?
Dimensioni Navigatore

Grazie



[akiminem]

Allora quello è il cavo di comunicazione del radionav con il display lo vedi dietro la sorgente dove va non puoi sbagliare e l'unico



[Mauro7]

Ok grazie!!
Puoi aiutarmi invece con le dimensioni dello schermo, come specificato nell'altro post?



[akiminem]

Dimensioni o connessioni?



[Mauro7]

Le dimensioni.
Dai un'occhiata qui:
Dimensioni Navigatore

Grazie di nuovo!!



[umbertodigenova]

Mandato pm.

Inviato dal mio SM-G928F utilizzando Tapatalk

Gentilmente, puoi dirmi come è collegato?
In altre foto ho visto che ha un connettore a 3 contatti....
Grazie



[Jack Ryan]

Gentilmente, puoi dirmi come è collegato?
In altre foto ho visto che ha un connettore a 3 contatti....
Grazie

Non ne ho idea.
Ill mio post era inerente al contatto per acquistare il radionav.



[bincar74]

Ciao a tutti.
scusa per la mia lingua, sto usando un programma di traduzione.
volevo chiedere il più grande segreto. qualcuno può aiutarmi
se qualcuno conosce caldo per collegare l'alimentazione allo schermo di navigazione radio.
a quel marrone conector sotto lo schermo.
grazie
