Installazione Subwoofer aftermarket

[Fabio.Carcieri]

Caricala qui: Imgur e poi inserisci il link



[leoben]

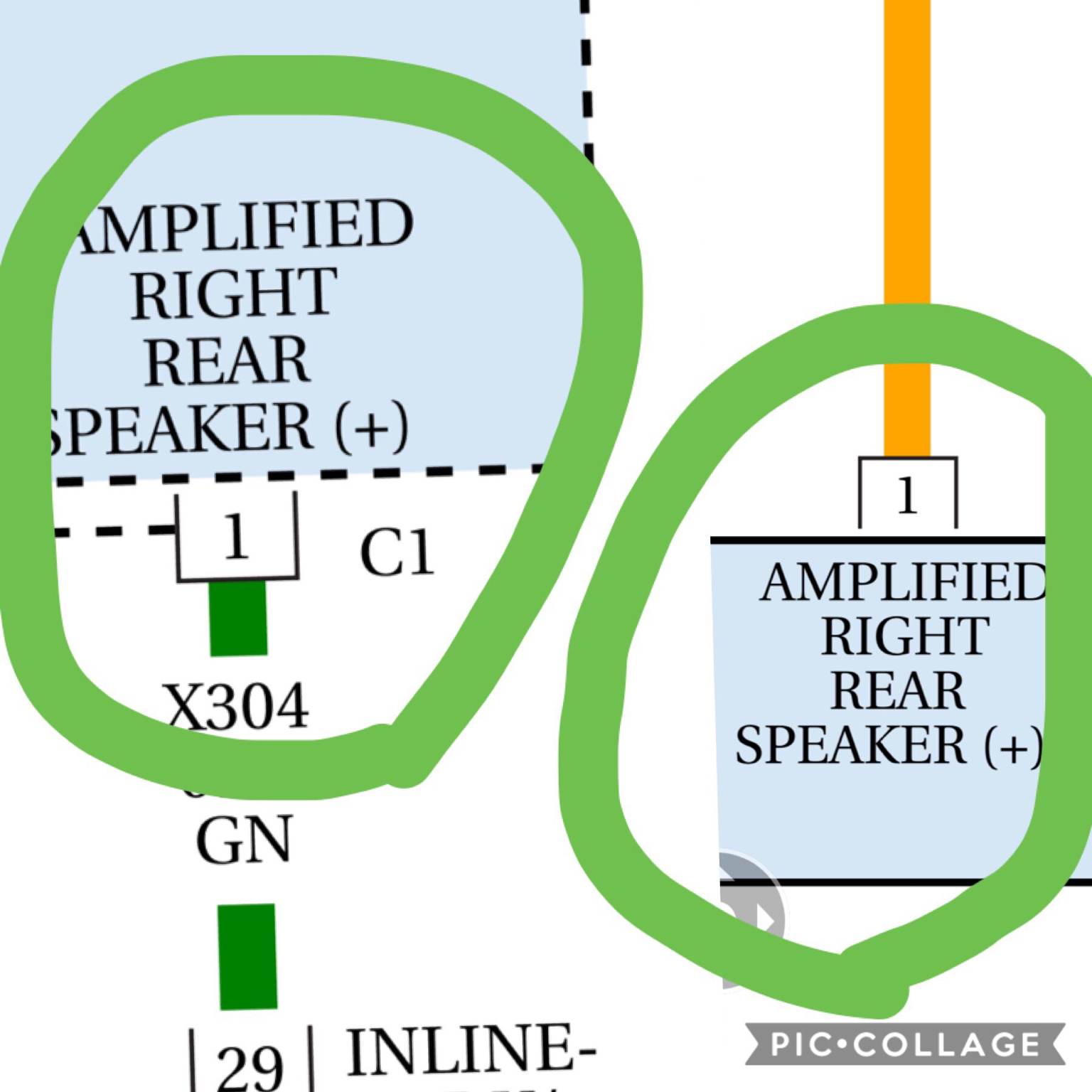

Come ti dicevo nel post precedente, quello che hai evidenziato sulla sinistra è l'uscita dal modulo dell'infotainment anteriore. Sulla destra hai la parte finale del cablaggio.
In entrambi i casi (diffusore dx o sx), troverai i cavetti col colore indicato.
Smonta il montante sotto le cinture di sicurezza o il profilo sotto la porta anteriore e guarda quali cavi trovi. Da lì puoi confrontarli con lo schema e capire quale usare.



[Fabio.Carcieri]

Come ti dicevo nel post precedente, quello che hai evidenziato sulla sinistra è l'uscita dal modulo dell'infotainment anteriore. Sulla destra hai la parte finale del cablaggio.
In entrambi i casi (diffusore dx o sx), troverai i cavetti col colore indicato.
Smonta il montante sotto le cinture di sicurezza o il profilo sotto la porta anteriore e guarda quali cavi trovi. Da lì puoi confrontarli con lo schema e capire quale usare.

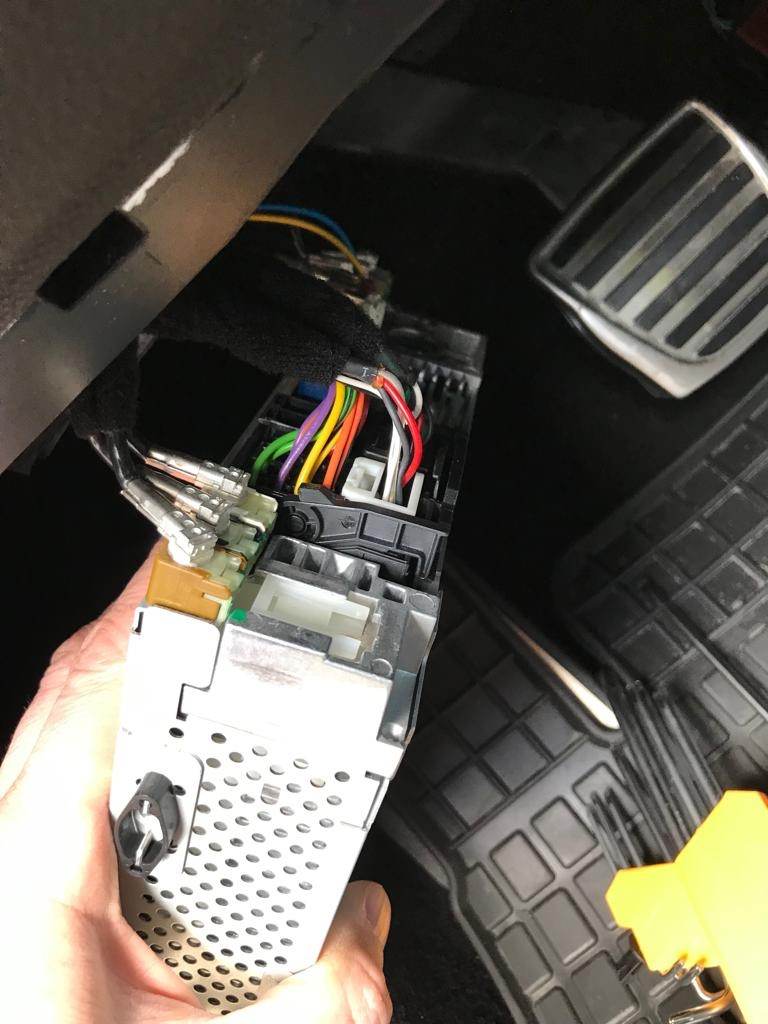

Ho deciso di parallelare i cavetti AF sul modulo sotto lo sterzo, così evito di smontare mezza macchina .... i colori sono quelli !!!



[acumos]

E come si fanno passare nel baule? Scusate la domanda da princiante



[acumos]

Ma ad esempio uno sotto sedile?



[Fabio.Carcieri]

E come si fanno passare nel baule? Scusate la domanda da princiante

Attraverso i battitacco!!!



[Fabio.Carcieri]

Ma ad esempio uno sotto sedile?

Potresti, dipende dalle tue aspettative



[Fabio.Carcieri]

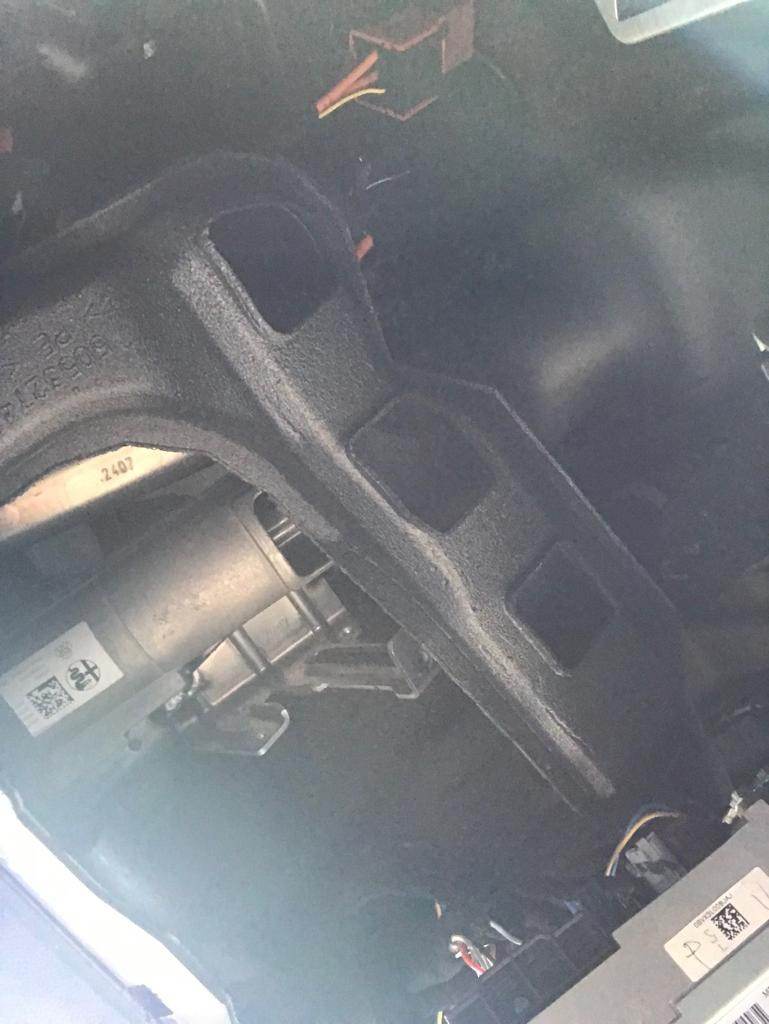

Per collegare un ampli in alta frequenza, credo sia zero invasivo, parallelare dei cavi nello spinotto del modulo infotainment posto accanto al piantone dello sterzo...



[Fabio.Carcieri]

Ho appena terminato i lavori,ora vi posto qui il tutto così da essere d’aiuto a chi si vorrà cimentare nell’impresa ...



[Fabio.Carcieri]

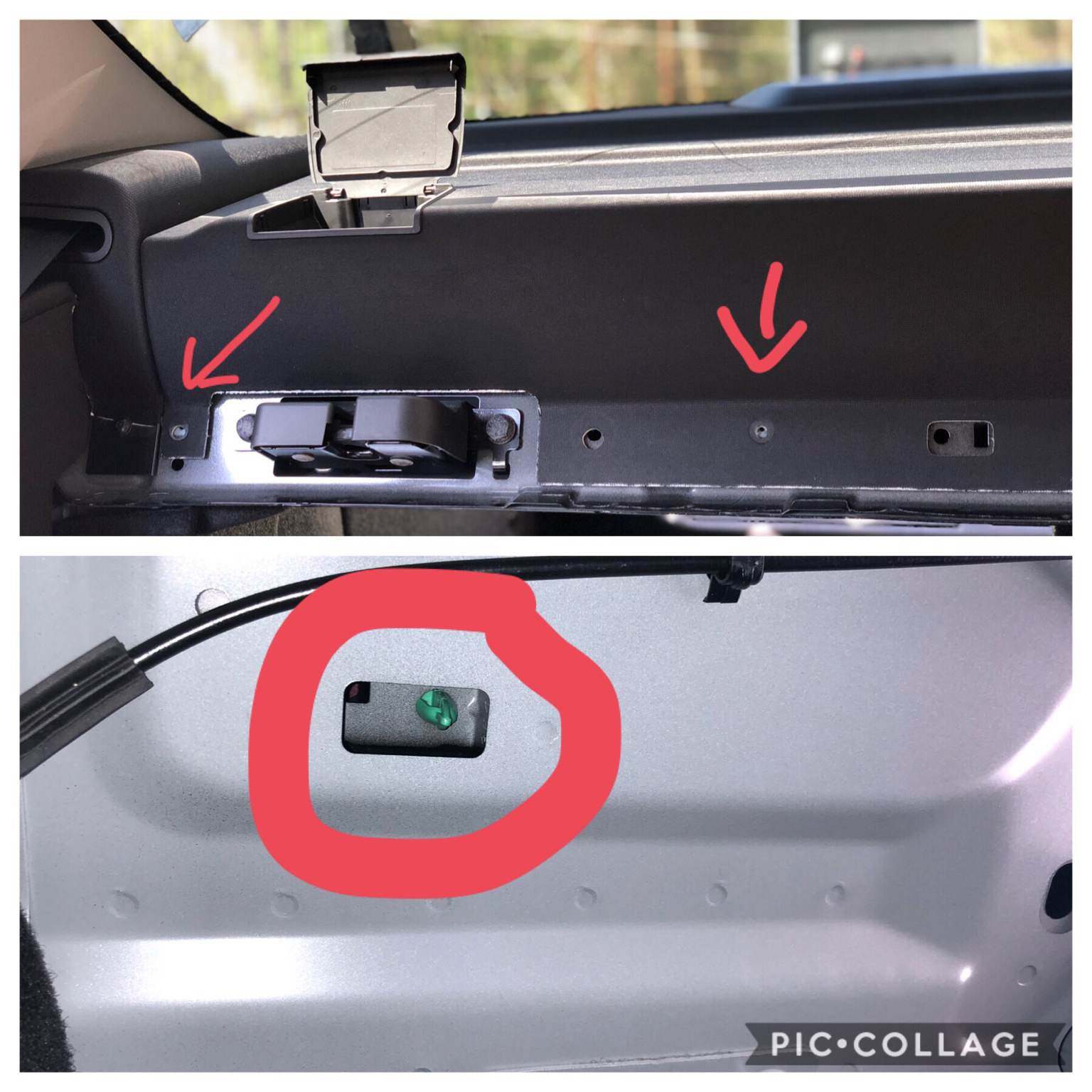

Per smontare la cappelliera, togliete la fascia di plastica dietro il sedile.
Togliendo la cappelliera fate attenzione ai clips in foto
