Ciao a tutti, ho ricevuto il modulo ENG. Conto di installarlo entro fine settimana e vi darò le mie impressioni. Anche se ho le idee abbastanza chiare sull’installazione, sto cercando di capire il senso di tutte le connessioni disponibili, un po’ per curiosità e un po’ per eventuali utilizzi futuri. Riporto ciò che ho compreso e vi chiedo di aggiungere (o correggere) le informazioni mancanti.

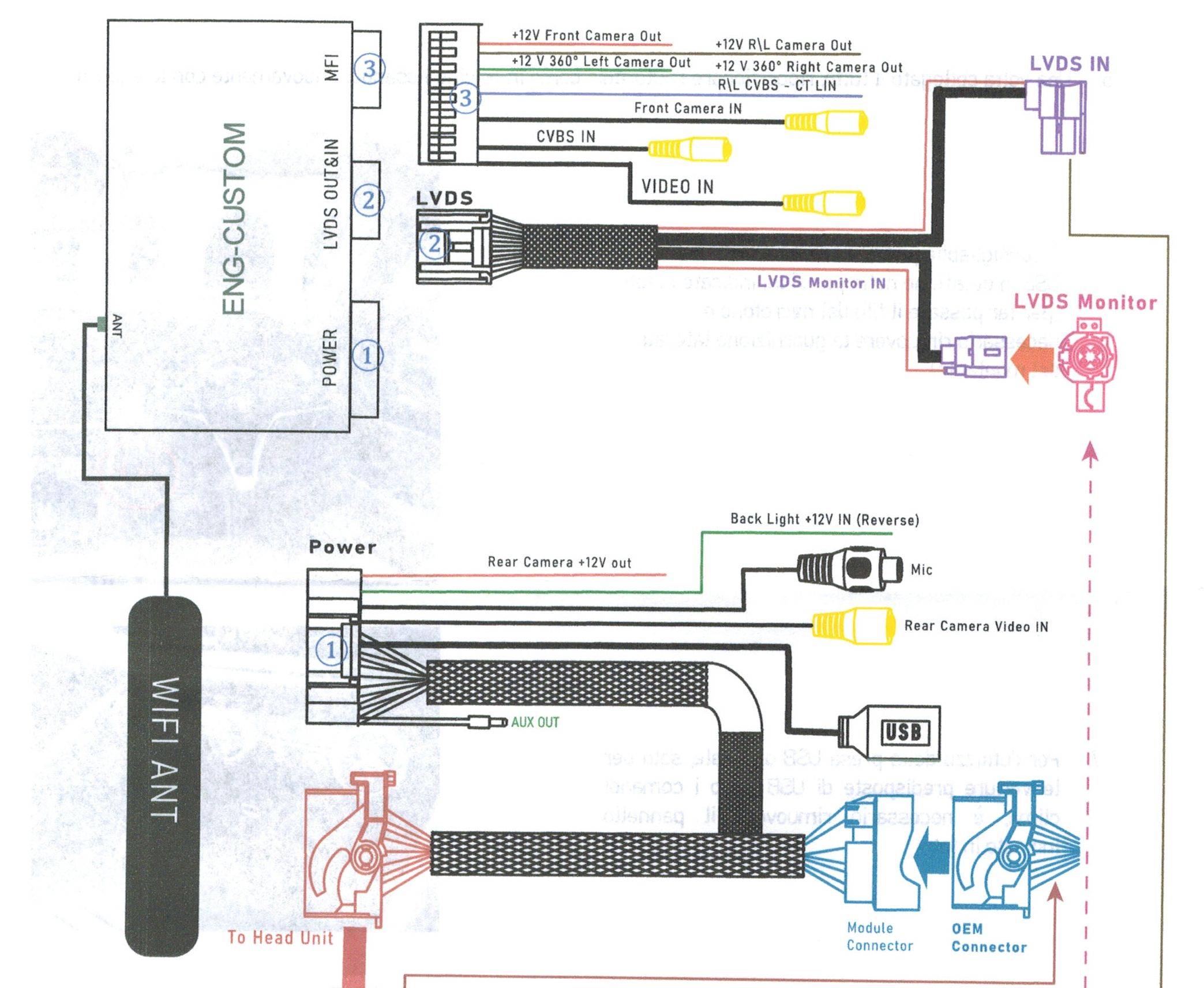

Guardando lo schema fornito da ENG, parto dal connettore 3:
VIDEO IN : ingresso video utilizzabile per telecamera anteriore, attivabile premendo il tasto Option per 3 sec (grazie a Claudio 69)
CVBS IN : ?
Front Camera IN: ingresso video utilizzabile per telecamera anteriore attivabile passando da R a D (grazie ancora Claudio 69)
R/L CVBS – CT LIN : ?
+12V 360° Right Camera Out : positivo utilizzabile per telecamera destra
+12V 360° Left Camera Out : positivo utilizzabile per telecamera sinistra
+12V R/L Camera Out : ?
+12V Front Camera Out : positivo utilizzabile per telecamera anteriore
Passando al connettore 1 :
Aux Out: non è presente sul mio cablaggio
Rear camera Video In : ingresso per telecamera posteriore
Back light +12V In (Reverse) : ?
Rear Camera +12V Out : positivo utilizzabile per telecamera posteriore
Inoltre il cavo 1 è dotato di un ulteriore connettore video maschio collegato sui PIN indicati da Caludio69 per rendere la telecamera originale full screen. Deduco che collegando il connettore maschio a “Rear camera Video In” dovrei avere la possibilità del full screen.
