Salve a tutti mi presento.. ho da poco iniziato un restauro di un alfa 33 1.7 ie del 90. Da poco ho iniziato la revisione del quadro strumenti e mi da questi problemi.

Spia batteria e cerchio con punto esclamativo sempre acceso.
Durante l'uso delle frecce e durante l'uso dei tergi impazzisce il tachimetro.

Sul quadro ho effettuato questi lavori
Sostituzione lampade con lampade led
Puliza connettori e rimozione ossido dai bulloncini.
Controllo masse e continuità.

Alternatore e batteria funzionanti.

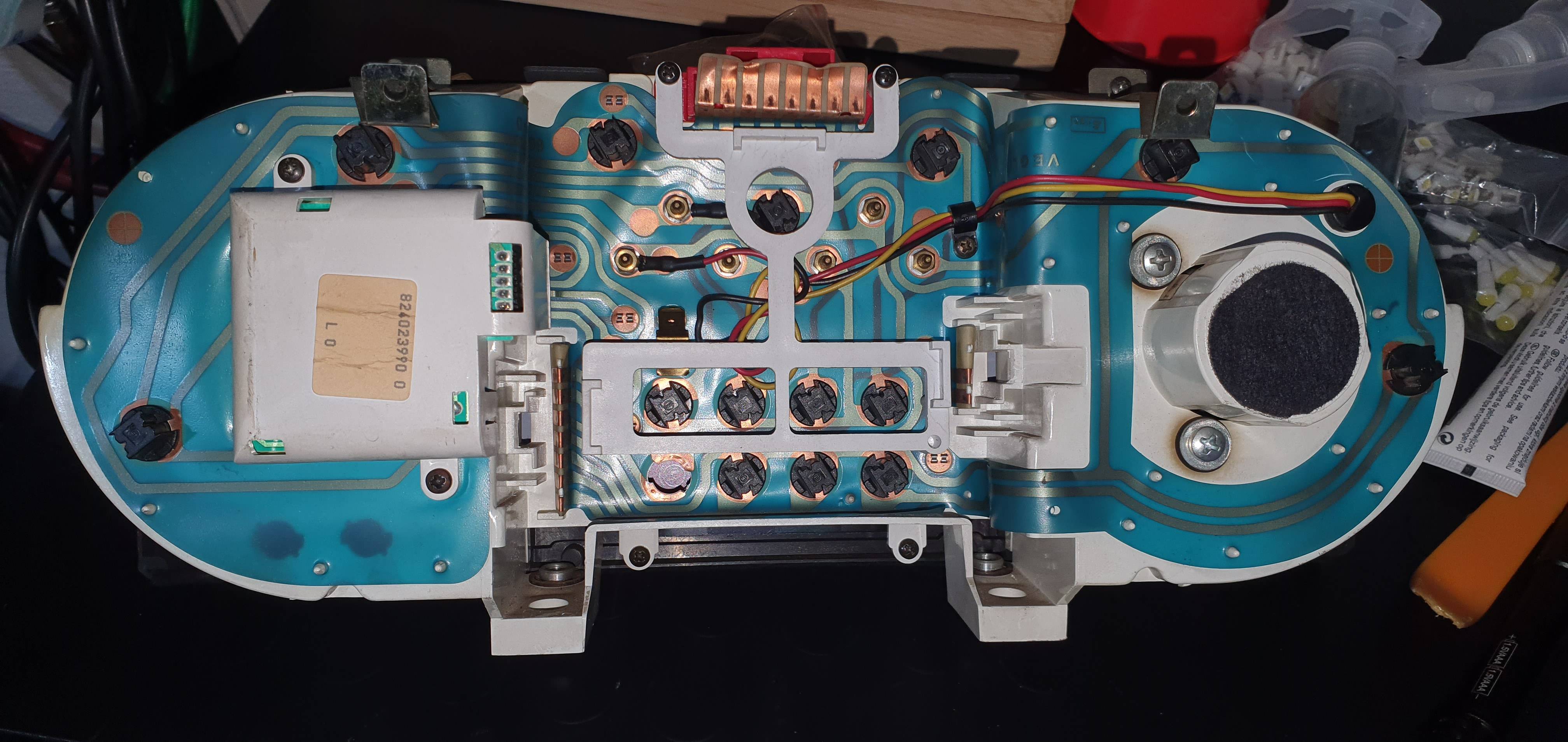

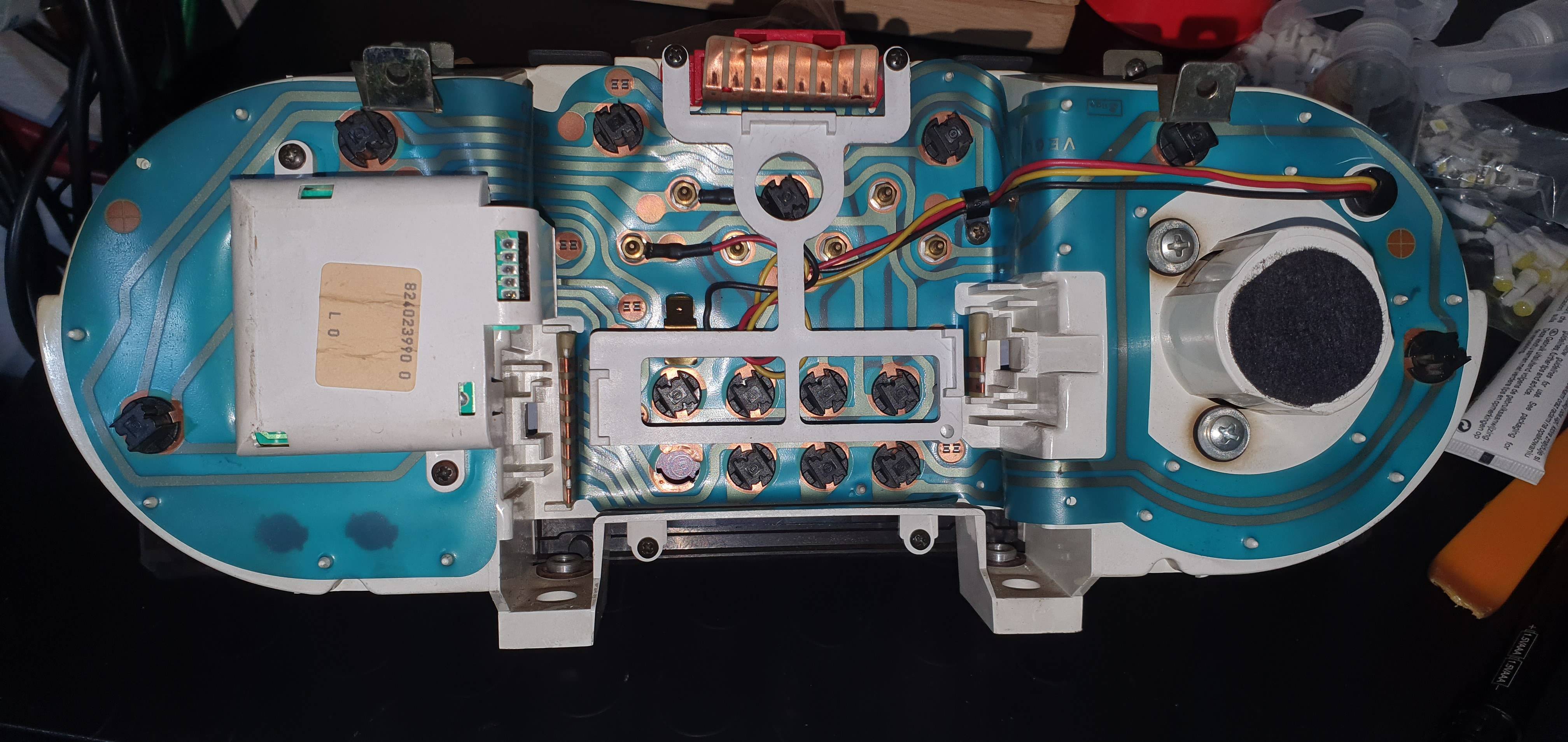

In allegato mando qualche foto.
Grazie in anticipo


Allegati

  • 20220904_132654.jpg
    681.4 KB · Visualizzazioni: 167
  • 20220904_132706.jpg
    757.9 KB · Visualizzazioni: 33
  • 20220904_132656.jpg
    679.8 KB · Visualizzazioni: 32
  • 20220904_140740.mp4
    42.5 MB

M@urizio

Massimo esperto in meccanica.
1 Gennaio 2008
15,552
4,661
181
VR
Regione
Veneto
Alfa
Duetto
Motore
2,0
Altre Auto
Hyundai Tucson; Toyota Auris Hybride; Skoda Octavia SW
Salve a tutti mi presento.. ho da poco iniziato un restauro di un alfa 33 1.7 ie del 90. Da poco ho iniziato la revisione del quadro strumenti e mi da questi problemi.

Spia batteria e cerchio con punto esclamativo sempre acceso.
Durante l'uso delle frecce e durante l'uso dei tergi impazzisce il tachimetro.

Sul quadro ho effettuato questi lavori
Sostituzione lampade con lampade led
Puliza connettori e rimozione ossido dai bulloncini.
Controllo masse e continuità.

Alternatore e batteria funzionanti.

In allegato mando qualche foto.
Grazie in anticipo

I problemi sono probabilmente 2.... masse non efficienti ancorchè tu le abbia controllate e modificate e spia alternatore non adatta, per ragioni tecniche non si può sostituire con un LED.


Alfa33swiss

Nuovo Alfista
4 Settembre 2022
8
1
4
Regione
Lombardia
Alfa
33
Proverò a sostituire la lampada della spia alternatore e farò un secondo controllo delle masse.

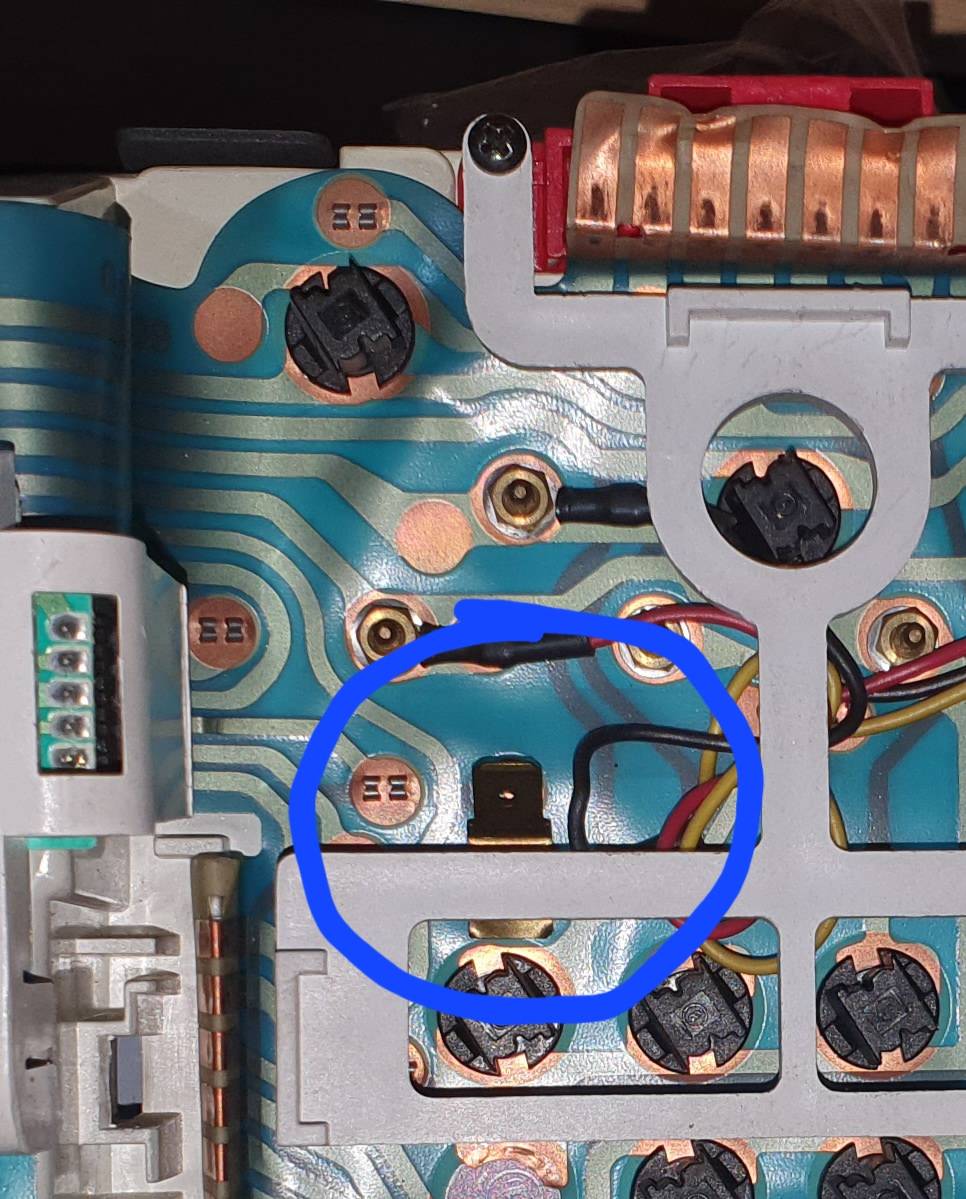

Sarebbe utile avere uno schema dei connettori. Inoltre ho notato che sul posteriore del quadro che un faston maschio. Attaccato sulla traccia e con un filo giallo al tachimetro.
Potrebbe essere una massa con quella connessione mancante o è su tutti i modelli lasciato cosi?


Allegati

  • 20220904_132656.jpg
    162.7 KB · Visualizzazioni: 26

M@urizio

Massimo esperto in meccanica.
1 Gennaio 2008
15,552
4,661
181
VR
Regione
Veneto
Alfa
Duetto
Motore
2,0
Altre Auto
Hyundai Tucson; Toyota Auris Hybride; Skoda Octavia SW
Proverò a sostituire la lampada della spia alternatore e farò un secondo controllo delle masse.
Sarebbe utile avere uno schema dei connettori. Inoltre ho notato che sul posteriore del quadro che un faston maschio. Attaccato sulla traccia e con un filo giallo al tachimetro.
Potrebbe essere una massa con quella connessione mancante o è su tutti i modelli lasciato cosi?

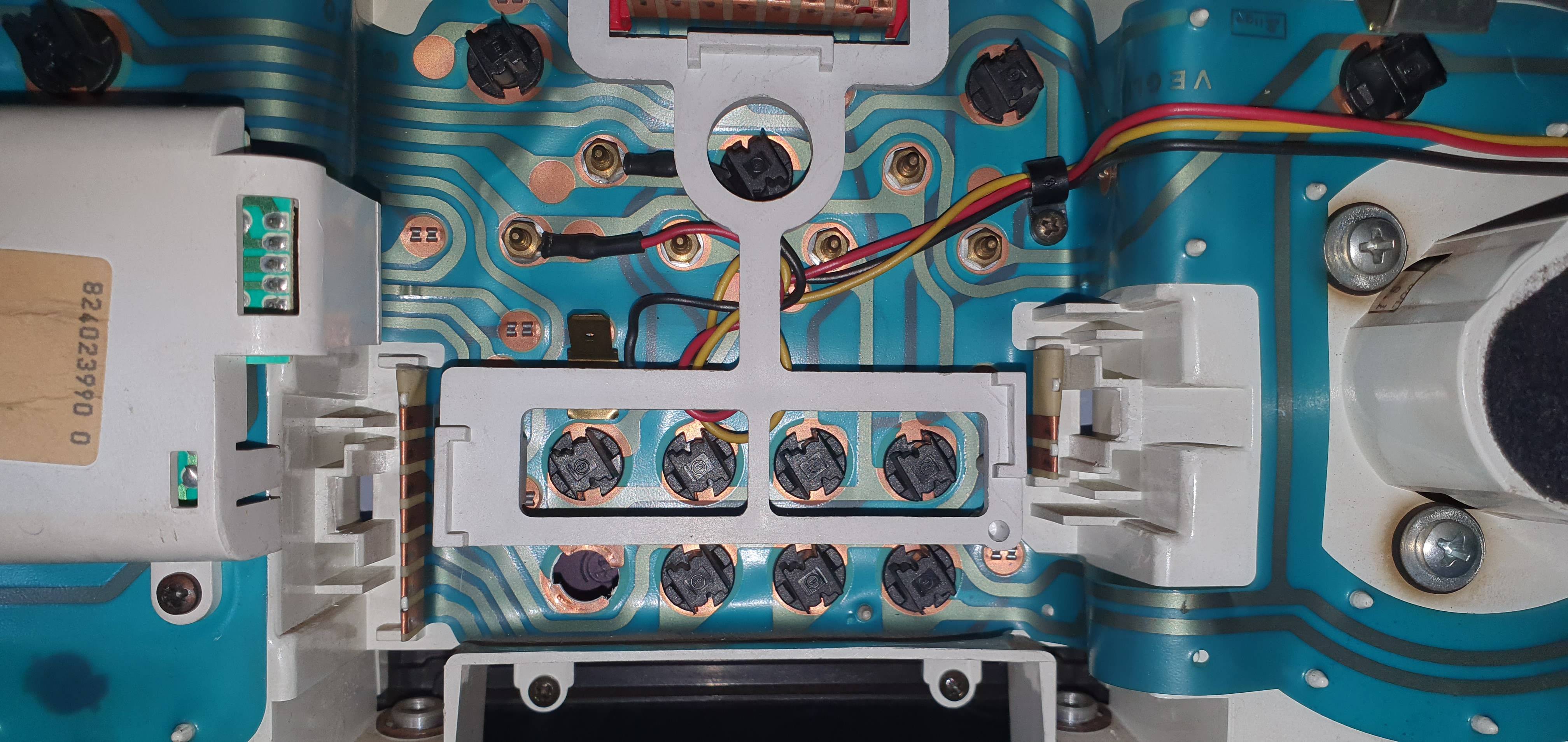

Non te lo sò dire comunque controlla bene le spinette dei connettori principali in modo particolare il connettore rosso visibile in foto... mi sembrano accartocciate.


Alfa33swiss

Nuovo Alfista
4 Settembre 2022
8
1
4
Regione
Lombardia
Alfa
33
Si si quello era estratto dalla sede. Proverò a ricontrollare le masse e se avrò ancora sto problema. Farò domande più mirate sul forum.
Grazie


M@urizio

Massimo esperto in meccanica.
1 Gennaio 2008
15,552
4,661
181
VR
Regione
Veneto
Alfa
Duetto
Motore
2,0
Altre Auto
Hyundai Tucson; Toyota Auris Hybride; Skoda Octavia SW
Si si quello era estratto dalla sede. Proverò a ricontrollare le masse e se avrò ancora sto problema. Farò domande più mirate sul forum.
Grazie

Al limite, per provare, identifica una massa sullo strumento e mettila volante...


bobkelso

Alfista Megalomane
20 Marzo 2008
2,136
503
176
Mi
Regione
Lombardia
Alfa
33
Motore
1.3 v.l. GPL
Altre Auto
avute negli anni ( quasi solo d'epoca, hobby del restauro ):
Lancia, Matra, Fiat, VW, Audi, Volvo, Renault, Peugeot, Opel, Ford, Jeep, LandRover
uno schema connettori (il quadro del 1988-89 è simile se non del tutto uguale a quello dal 1990) è postato qui:
