Specchietto Elettrocromico

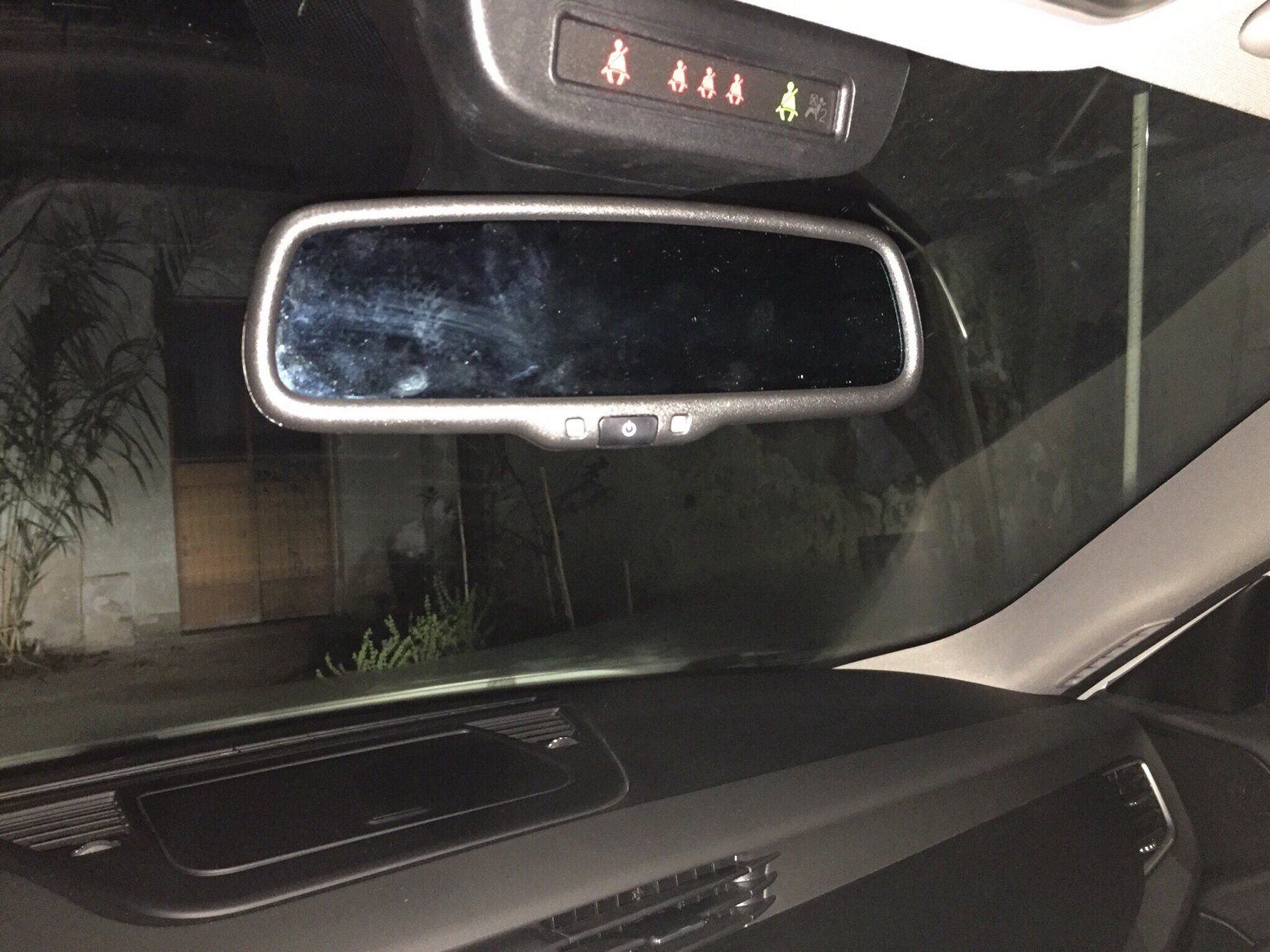

Eccolo sulla mia Giuly che prima aveva il manuale classico

  • Like
Reactions: Crank
Bene, ora bisognerebbe individuare il D278.

- Informazione Pubblicitaria -
Allora, da quello che mi sembra di intuire (ma è da verificare), i pin 1, 2 e 6 dovrebbero essere positivo, massa e retromarcia, il 7 e l'8 dovrebbero andare al modulo bussola digitale (???), mentre 3, 4 e 5 non sono presenti. Se qualcuno riesce ad avere lo schema del D278 e soprattutto sapere dov'è ubicato, potremmo riuscire a venirne a capo.

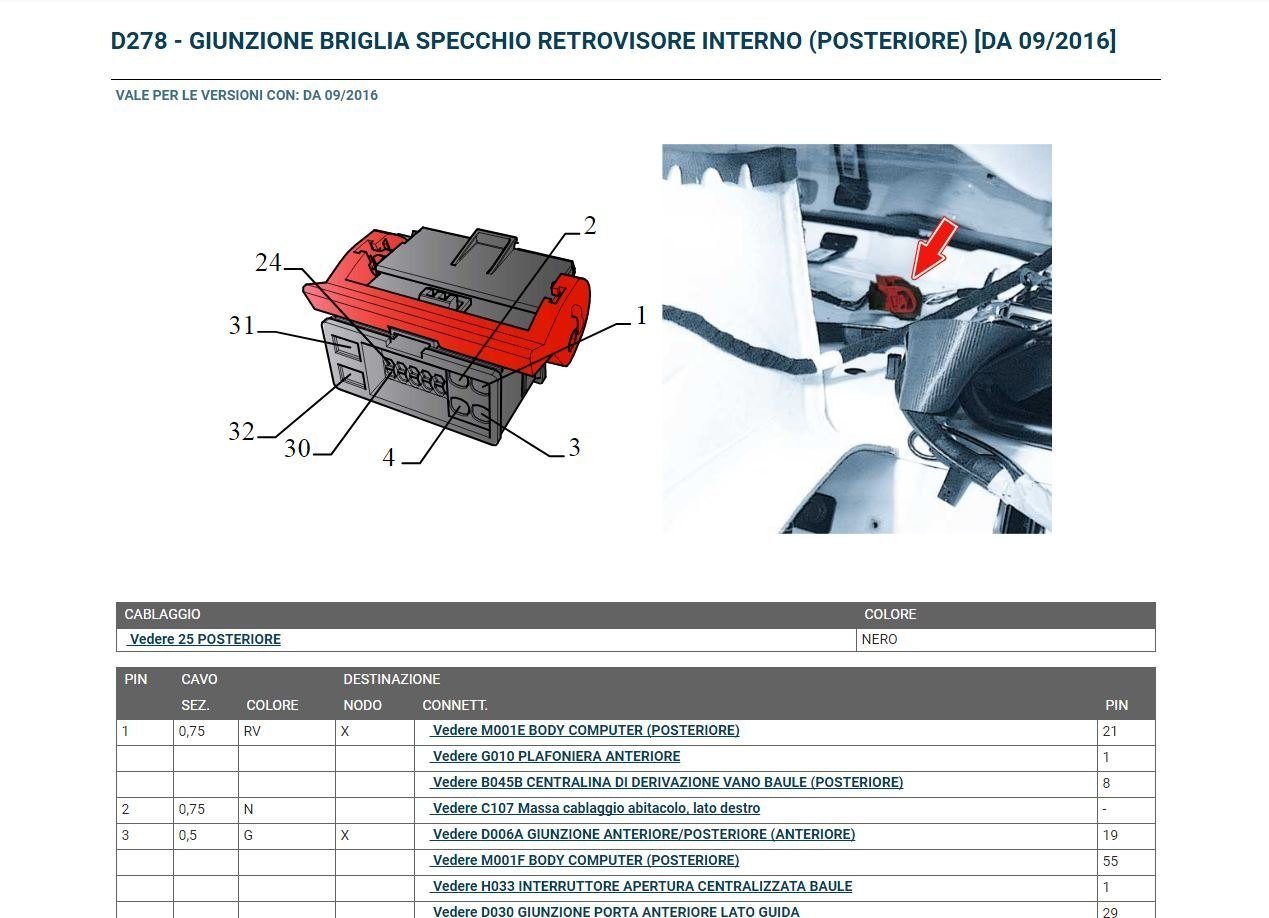

Eccolo;


Allegati

  • Cattura.JPG
    138.4 KB · Visualizzazioni: 600
  • Like
Reactions: Pietro79
Grazie, ma mi sa che ne manca un pezzo. :)

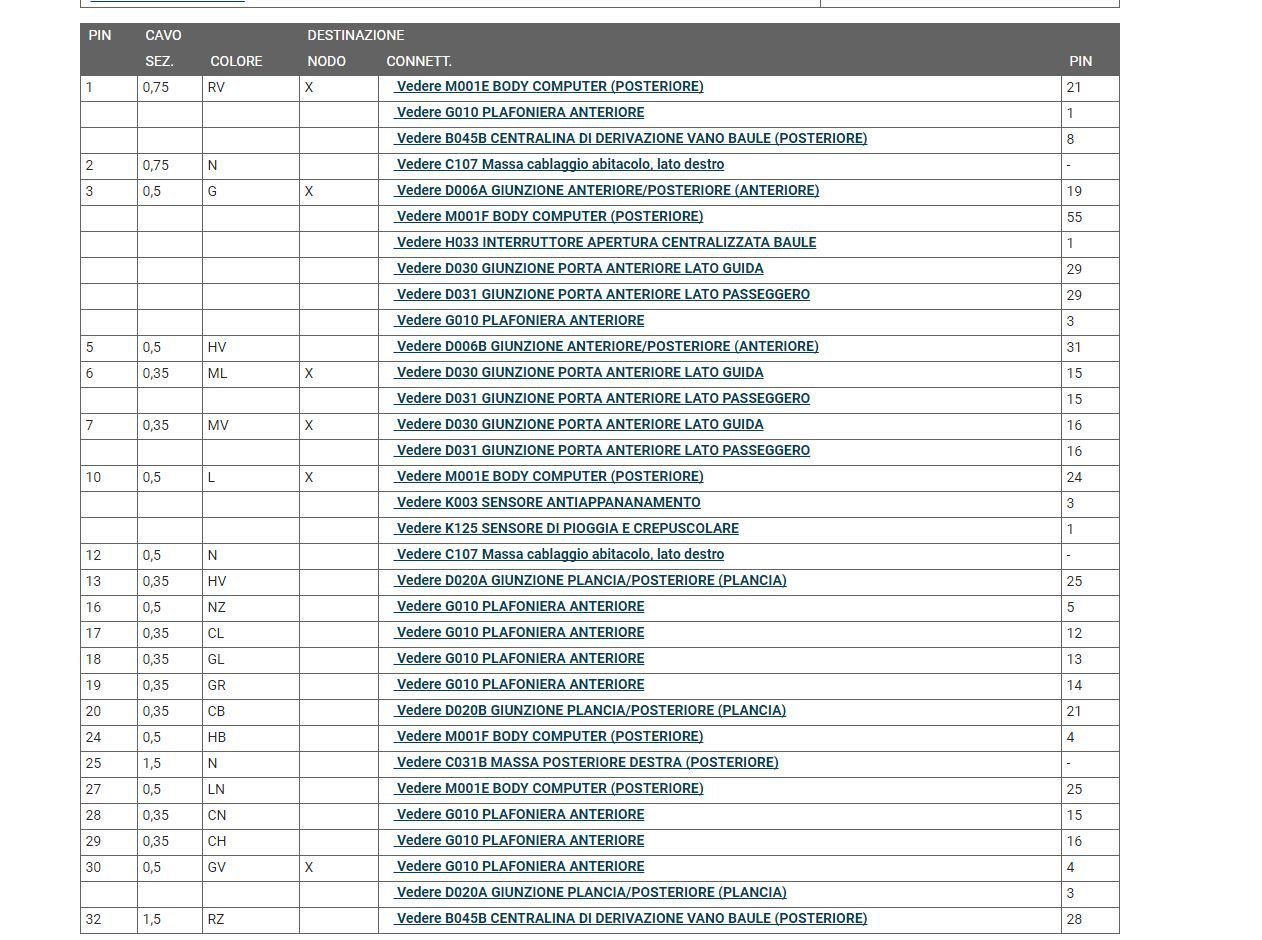

Questa è la seconda parte della tabella, poi non c'è altro su questo D278 ...


Allegati

  • Cattura2.JPG
    209.8 KB · Visualizzazioni: 361

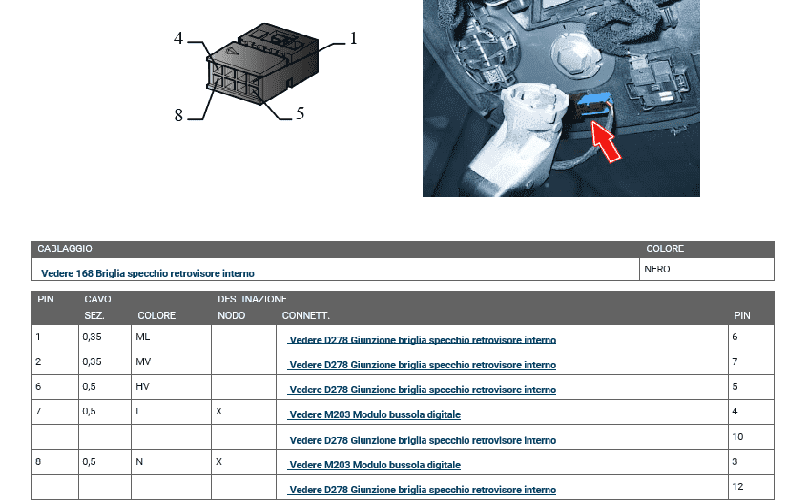

Grazie ancora Engi. Ricapitolando: il pin 1 del connettore dello specchio dovrebbe andare al pin 6 del D278, il pin 2 al pin 7 e il pin 6 al pin 5. Così dovrebbe funzionare, ammesso che il D278 sia compltamente cablato...

Sì, il problema è che per fare questo va di fatto smontato tutto il cielo della Giulia per far passare il cavo, giusto ? E dove andrebbe poi connesso all'altra estremità ? In un disegno sembra dietro il sedile posteriore, è possibile ?

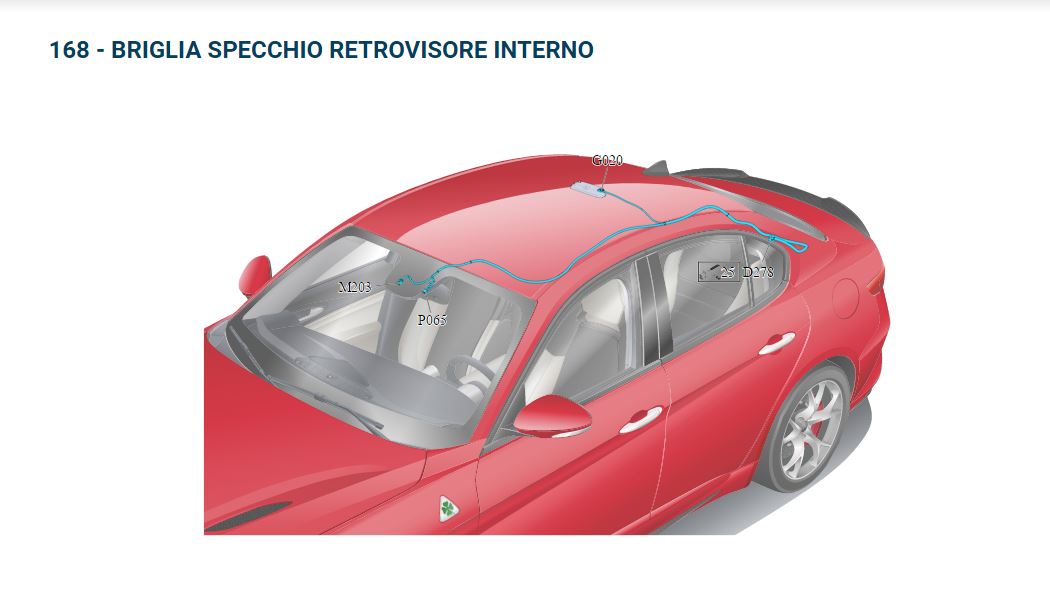

Questo è lo schema cui facevo riferimento


Allegati

  • Cattura3.JPG
    52.6 KB · Visualizzazioni: 474
