Aggiungere USB anteriore

arancioformula

Super Alfista
25 Settembre 2013
594
336
109
Si
Regione
Toscana
Alfa
159
Motore
1.9
Ciao ha due incastri laterali e due sopra


Edoloz

Alfista Intermedio
19 Dicembre 2014
176
124
44
BG
Regione
Lombardia
Alfa
Giulietta
Motore
2.0 mjtd2
Ciao, son riuscito ad aprirlo ma purtroppo ho rovinato la plastica :(


GenTLe

Alfista Megalomane
22 Febbraio 2008
2,170
2,345
171
47
VA
Regione
Lombardia
Alfa
Giulia
Motore
2000 TB AT8 200CV
Confezione con codici dei pezzi e foto ok?
Ciao @Nabucodonosor vorrei, mentre installerò il nuovo ETM con supporto per AndroidAuto (da ora AA) e AppleCarPlay (da ora ACP), installare anche l'USB anteriore CON supporto dati.

C'è un po' di confusione sulle varie prese e cavi per cui mi piacerebbe avere un po' di chiarezza. Ho scaricato a suo tempo il keyePer quindi ho sottomano i vari codici.

Per prima cosa: per attivare AA è necessario andare a sostituire il blocco USB presente sotto il poggiabraccio centrale. STESSA COSA se si vuole una ulteriore USB dati che non è presente nativamente.

Le auto senza AA come la mia (2017) escono con il 156118210 (no AA o ACP, no presa USB remota) che è questo:



O con il 156118209 (no AA o ACP, ma con presa USB remota) che è uguale a quella già descritta sul davanti ma ha una presa miniUSB aggiuntiva (serve per collegare l'altra USB remota???):

Quindi, se a qualcuno interessa SOLO (senza avere AA o ACP) avere una presa dati aggiuntiva (es sotto al clima) che non faccia solo carica, serve questo qui.


Invece, per avere AA/ACP serve sostituirla con il 156138299, che ha sia il supporto AA/ACP, che due USB e ANCHE la miniUSB aggiuntiva sul retro (si noti il cavo nero collegato in mezzo):



Per quanto riguarda la presa USB sotto i comandi clima, ne esistono ben 4 diverse:
50544180 (RSX C19968)
156118208 (83X C19968)
50548751 (RSX D19968)
156129168 (83X D19968)
Dove RSX indica "porta USB remota" (ovvero ricarica+dati) mentre 83X indica "presa USB corrente 12V" (ovvero solo ricarica)

Delle prime 2 non ho trovato immagini, mentre le altre sono:

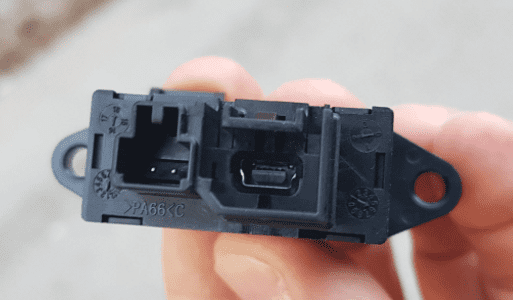

50548751 (che ha le prese per il cavo alimentazione illuminazione e cavo dati):

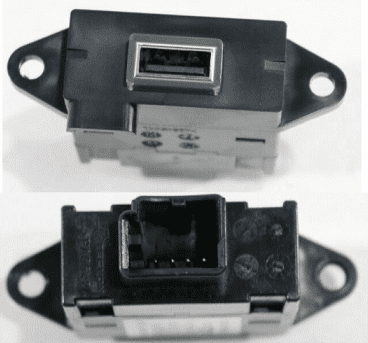

E 156129168 che fa solo ricarica ma non dati:




La mostrina col supporto USB con supporto dati è il codice 156118825 o la 156118826 a seconda (credo) del colore, quella tipica grigia scura è la prima e credo ci si possano montare sopra sia la USB solo ricarica (156129168) che la ricarica+dati (50548751).

C’è poi un cavo dati con 2 miniUSB, ma non è chiaro a che serva: sono il 71777314 o il 71777315 (e hanno costi ridicoli, tipo 100€ l’uno…), qui sotto si vede il primo e bisogna verificare che non sia già presente:





NOTA: la USB posteriore, da keyeper, mi risulta essere la 50548751, che è la stessa indicata sopra che fa sia illuminazione che dati. Ma è ERRATO. La USB che sta sotto le bocchette dei sedili posteriori è SOLO ricarica, come spiega anche il LUM (vedi sotto), QUINDI la presa posteriore è la 156129168 :


Il cavo per la USB solo ricarica posteriore non mi è chiaro se sia già presente o meno (il cablaggio centrale ha diversi codici, di cui uno con la presa USB di sola ricarica). Se non fosse presente servirebbe questo:

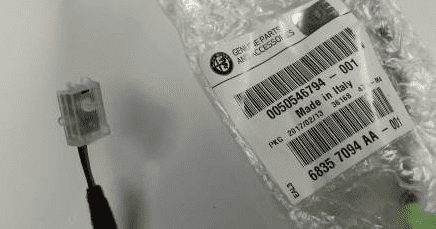

50546794:



Insomma è un GRAN bordello e sto veramente perdendomi...

Le domande sono:
1) se volessi attaccare una USB dati sotto il comando clima, oltre a placchetta e porta usb dati 50548751, che accidenti mi servirebbe?
2) Il cavo dati arriva dall'ETM, da un cavo già presente imboscato nel tunnel, o arriva dal pannellino USB (che fa da connessione passante come fosse un hub USB) sotto il bracciolo?
3) E la spinetta bipolare per l'illuminazione della porta USB è presente o va tirata? Da dove?

GRAZIE!

Si tenga presente che il cablaggio del tunnel esiste in 3 o 4 (le 2 in mezzo hanno lo stesso codice, uno dice che è con l'altro senza presa remota di sola carica!) tipologie diverse:

  • Like
Reactions: romassi e lovAR

lovAR

Super Alfista
17 Dicembre 2019
359
268
109
Regione
Puglia
Alfa
Giulia
Motore
2.0 TB
Ciao @Nabucodonosor vorrei, mentre installerò il nuovo ETM con supporto per AndroidAuto (da ora AA) e AppleCarPlay (da ora ACP), installare anche l'USB anteriore CON supporto dati.

C'è un po' di confusione sulle varie prese e cavi per cui mi piacerebbe avere un po' di chiarezza. Ho scaricato a suo tempo il keyePer quindi ho sottomano i vari codici.

Per prima cosa: per attivare AA è necessario andare a sostituire il blocco USB presente sotto il poggiabraccio centrale. STESSA COSA se si vuole una ulteriore USB dati che non è presente nativamente.

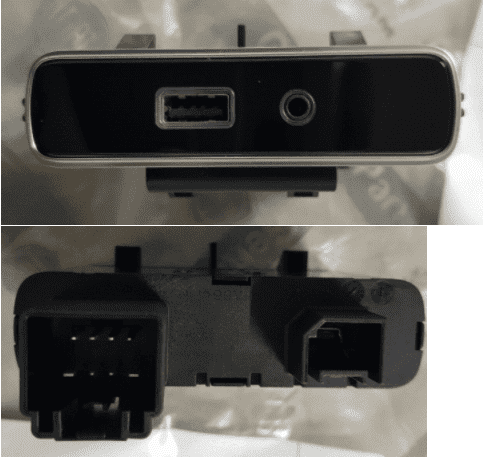

Le auto senza AA come la mia (2017) escono con il 156118210 (no AA o ACP, no presa USB remota) che è questo:
Visualizza allegato 227712

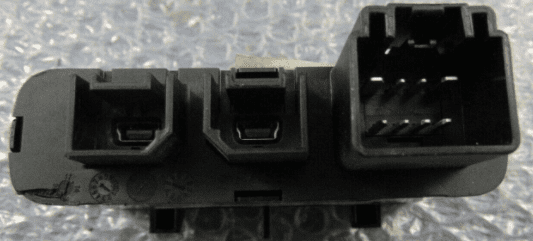

O con il 156118209 (no AA o ACP, ma con presa USB remota) che è uguale a quella già descritta sul davanti ma ha una presa miniUSB aggiuntiva (serve per collegare l'altra USB remota???):
Visualizza allegato 227711
Quindi, se a qualcuno interessa SOLO (senza avere AA o ACP) avere una presa dati aggiuntiva (es sotto al clima) che non faccia solo carica, serve questo qui.

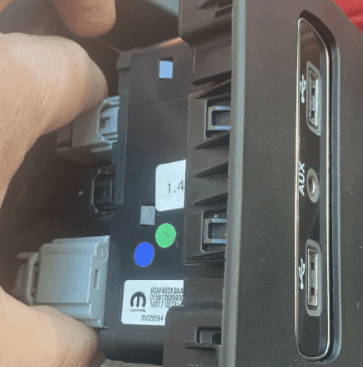

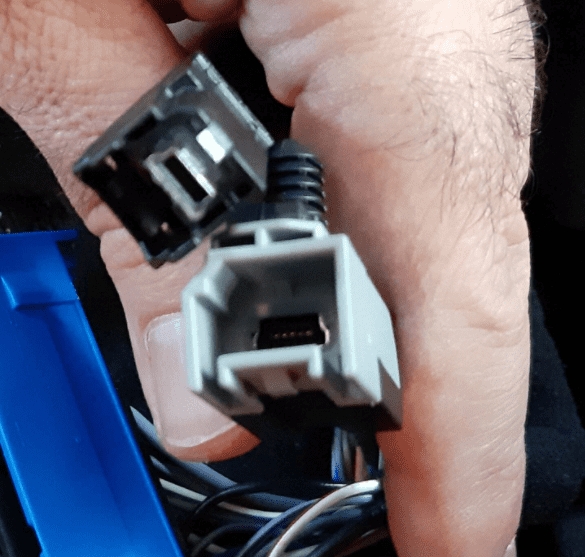

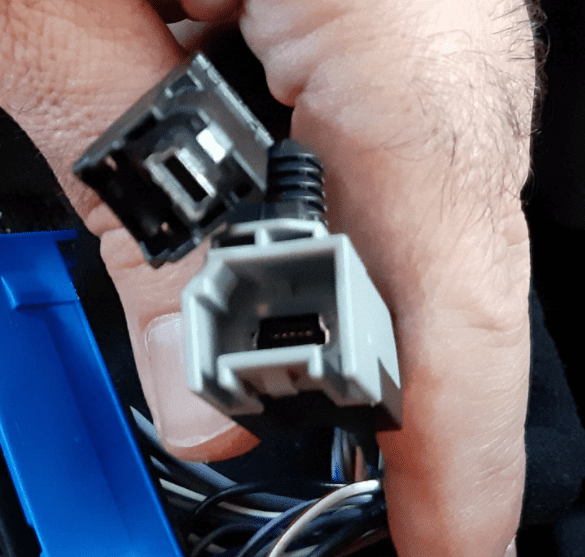

Invece, per avere AA/ACP serve sostituirla con il 156138299, che ha sia il supporto AA/ACP, che due USB e ANCHE la miniUSB aggiuntiva sul retro (si noti il cavo nero collegato in mezzo):
Visualizza allegato 227713Visualizza allegato 227729


Per quanto riguarda la presa USB sotto i comandi clima, ne esistono ben 4 diverse:
50544180 (RSX C19968)
156118208 (83X C19968)
50548751 (RSX D19968)
156129168 (83X D19968)
Dove RSX indica "porta USB remota" (ovvero ricarica+dati) mentre 83X indica "presa USB corrente 12V" (ovvero solo ricarica)

Delle prime 2 non ho trovato immagini, mentre le altre sono:

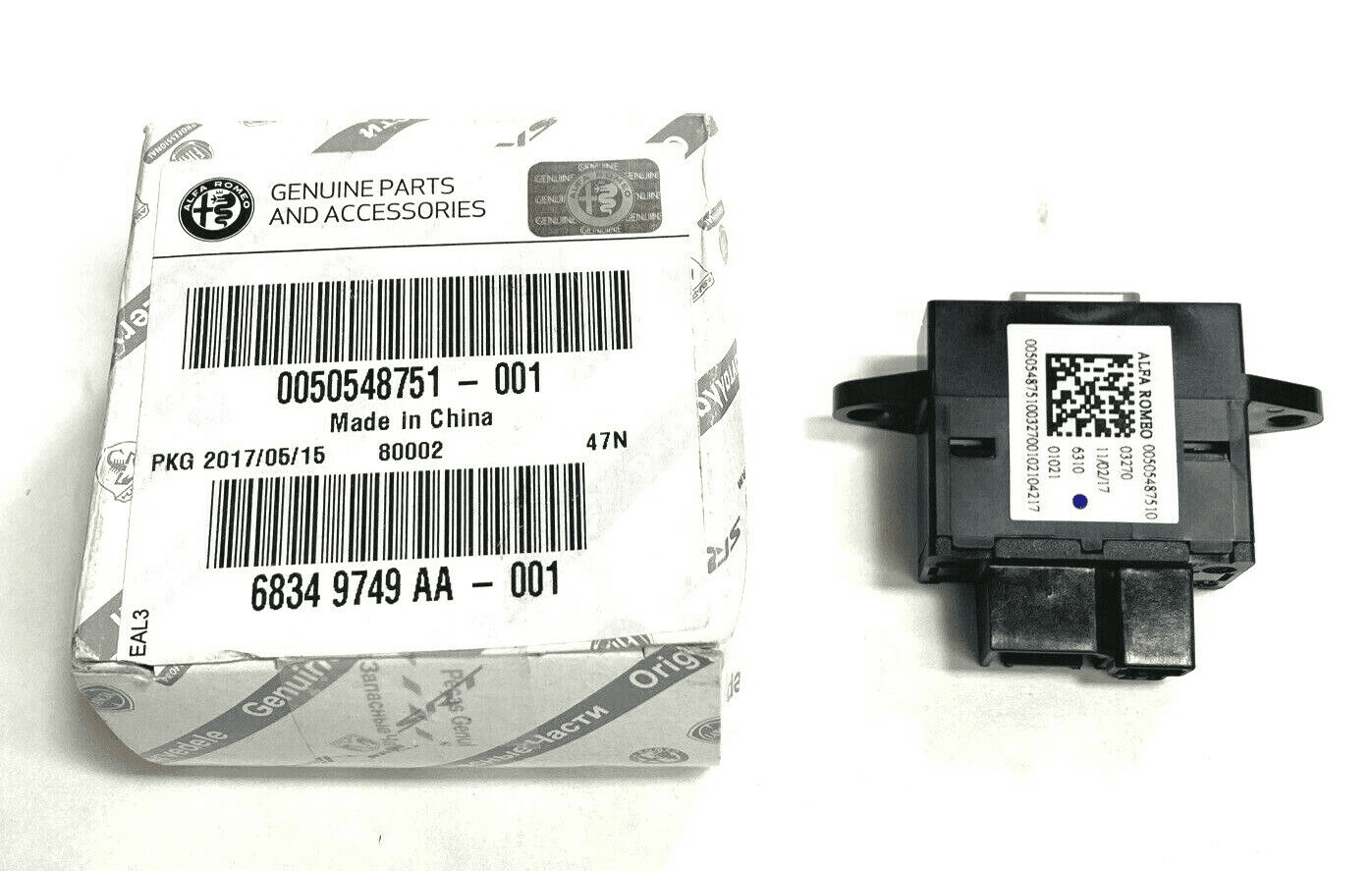

50548751 (che ha le prese per il cavo alimentazione illuminazione e cavo dati):
Visualizza allegato 227706
Visualizza allegato 227707

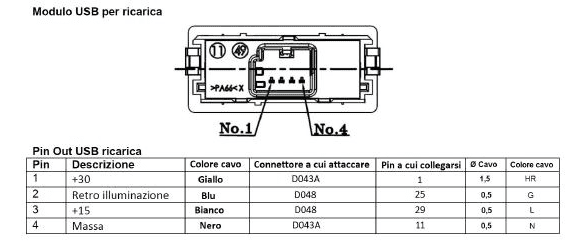

E 156129168 che fa solo ricarica ma non dati:
Visualizza allegato 227714
Visualizza allegato 227715


La mostrina col supporto USB con supporto dati è il codice 156118825 o la 156118826 a seconda (credo) del colore, quella tipica grigia scura è la prima e credo ci si possano montare sopra sia la USB solo ricarica (156129168) che la ricarica+dati (50548751).

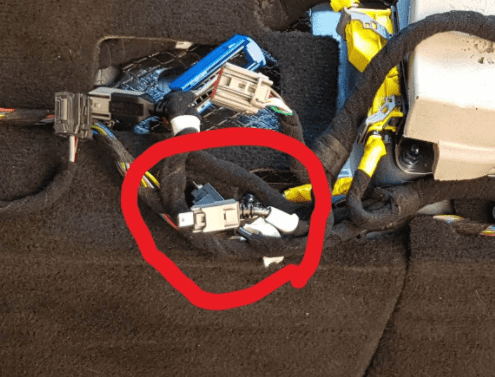

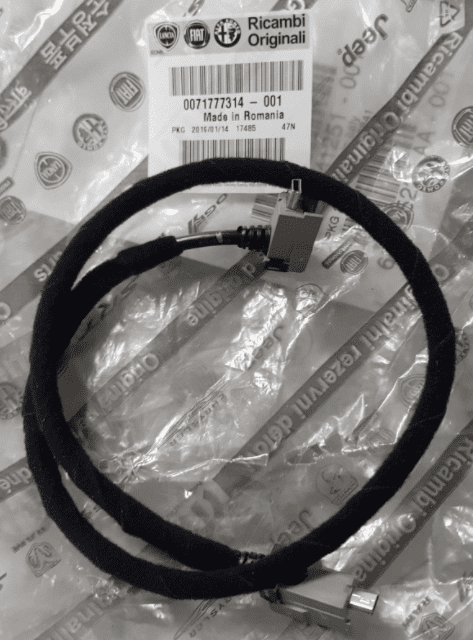

C’è poi un cavo dati con 2 miniUSB, ma non è chiaro a che serva: sono il 71777314 o il 71777315 (e hanno costi ridicoli, tipo 100€ l’uno…), qui sotto si vede il primo e bisogna verificare che non sia già presente:
Visualizza allegato 227726Visualizza allegato 227727

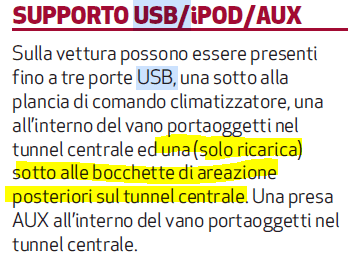

NOTA: la USB posteriore, da keyeper, mi risulta essere la 50548751, che è la stessa indicata sopra che fa sia illuminazione che dati. Ma è ERRATO. La USB che sta sotto le bocchette dei sedili posteriori è SOLO ricarica, come spiega anche il LUM (vedi sotto), QUINDI la presa posteriore è la 156129168 :
Visualizza allegato 227719

Il cavo per la USB solo ricarica posteriore non mi è chiaro se sia già presente o meno (il cablaggio centrale ha diversi codici, di cui uno con la presa USB di sola ricarica). Se non fosse presente servirebbe questo:
50546794:
Visualizza allegato 227716


Insomma è un GRAN bordello e sto veramente perdendomi...

Le domande sono:
1) se volessi attaccare una USB dati sotto il comando clima, oltre a placchetta e porta usb dati 50548751, che accidenti mi servirebbe?
2) Il cavo dati arriva dall'ETM, da un cavo già presente imboscato nel tunnel, o arriva dal pannellino USB (che fa da connessione passante come fosse un hub USB) sotto il bracciolo?
3) E la spinetta bipolare per l'illuminazione della porta USB è presente o va tirata? Da dove?

GRAZIE!

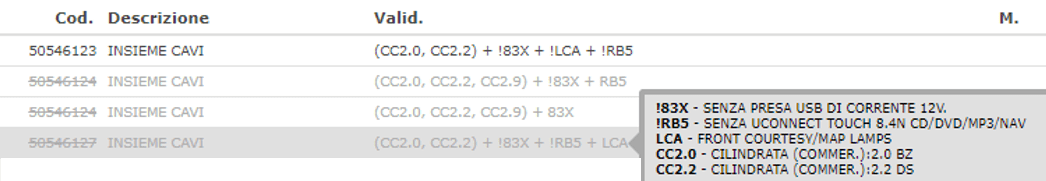

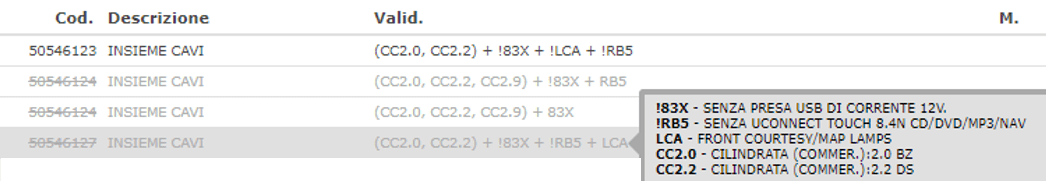

Si tenga presente che il cablaggio del tunnel esiste in 3 o 4 (le 2 in mezzo hanno lo stesso codice, uno dice che è con l'altro senza presa remota di sola carica!) tipologie diverse:
Visualizza allegato 227728

Complimenti per lo "studio della materia" e per l'esposizione chiarissima.
Anch'io vorrei aggiungere le 2 usb mancanti ma lo farò al termine della garanzia. Per adesso sto studiando la mia situazione e ho i tuoi stessi dubbi. Posso solo aggiungere a ciò che hai detto che il cavo per la usb posteriore non è sempre presente.
Nella guida per l'aggiunta del pack clima ho letto che qualcuno se l'è trovato già installato mentre sulla mia MY19 non c'è, pur avendo di serie AA e ACP...
Un'ultima cosa: per rimuovere il blocco usb-aux sotto il bracciolo hai smontato tutto il tunnel o si riesce dal vano portaoggetti sotto il bracciolo?


GenTLe

Alfista Megalomane
22 Febbraio 2008
2,170
2,345
171
47
VA
Regione
Lombardia
Alfa
Giulia
Motore
2000 TB AT8 200CV
Posso solo aggiungere a ciò che hai detto che il cavo per la usb posteriore non è sempre presente.

Un'ultima cosa: per rimuovere il blocco usb-aux sotto il bracciolo hai smontato tutto il tunnel o si riesce dal vano portaoggetti sotto il bracciolo?
Grazie.

Il cavo per la USB posteriore (solo ricarica) c'è o meno a seconda di che cablaggio centrale hai montato sull'auto: se hai il 50546124 (riga 3 sotto) è presente, altrimenti no.


Devo ancora fare tutto :) Molto probabilmente smonterò l'intero tunnel così anche da farmi un'idea di cosa cavolo c'è li sotto e di quali cablaggi ho. Spero di essere tra i fortunati che hanno già il cabling (l'avevo sia per i sensori di parcheggio anteriori che per i led pozzetto piedi...). Ma non ho intenzione di andare a mettere le bocchette d'areazione/USB dietro. Mi interessa avere AA/ACP e la presa USB funzionante per i dati sulla placchetta sotto al clima.


Marcoalfa77

Alfista Intermedio
9 Maggio 2019
228
192
44
Regione
Friuli-Venezia Giulia
Alfa
Giulia
Motore
2.0 200 cv
Altre Auto
fiat bravo gt (97), fiat 500, fiat punto, renault 5

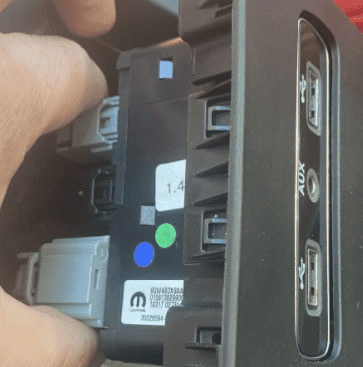

Io ho questo qui con una sola usb ma ho Android auto e Apple CarPlay


GenTLe

Alfista Megalomane
22 Febbraio 2008
2,170
2,345
171
47
VA
Regione
Lombardia
Alfa
Giulia
Motore
2000 TB AT8 200CV
Io ho questo qui con una sola usb ma ho Android auto e Apple CarPlay
Visualizza allegato 227736
Si ho letto nell'altro thread, booooohhh, non si capisce una ceppa con sti codici!
Magari il keyeper è cambiato nel frattempo e hanno aggiunto qualcosa.

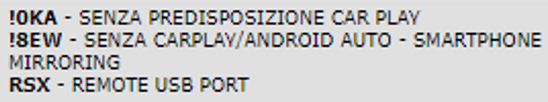

Qui vedo (che poi sarebbe da capire che cavolo di differenza c'è tra 0KA e 8EW!):



Io farò così: per prima cosa installo un ETM che supporti AndroidAuto e vedo se con la mia USB nel bracciolo funziona o meno. Se non funziona attaccherò anche la 156138299 🤷‍♂️


Marcoalfa77

Alfista Intermedio
9 Maggio 2019
228
192
44
Regione
Friuli-Venezia Giulia
Alfa
Giulia
Motore
2.0 200 cv
Altre Auto
fiat bravo gt (97), fiat 500, fiat punto, renault 5
Si dovrebbe funzionare comunque le prese usb sono tutte collegate a quella primaria nel bracciolo che fa da hub. Non è che l’hub fa Android auto o meno fa solo il servizio trasporto dati da quello che ho capito io.
Altra cosa se vuoi verificare il cablaggio che hai basta che sfili il tappo del tunnel posteriore dove ci andrebbero le bocchette se c’è la spina per la usb solo ricarica hai il cablaggio completo

  • Like
Reactions: lovAR e GenTLe

lovAR

Super Alfista
17 Dicembre 2019
359
268
109
Regione
Puglia
Alfa
Giulia
Motore
2.0 TB
Grazie.

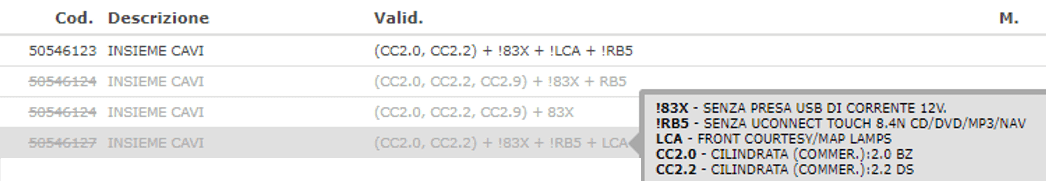

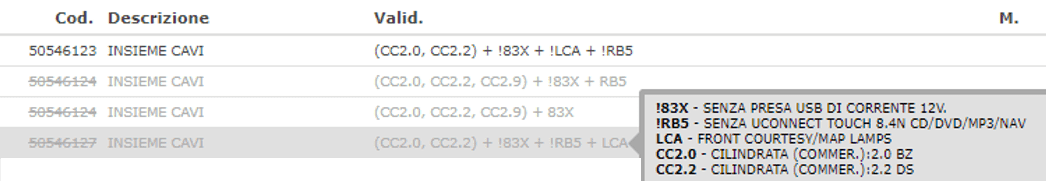

Il cavo per la USB posteriore (solo ricarica) c'è o meno a seconda di che cablaggio centrale hai montato sull'auto: se hai il 50546124 (riga 3 sotto) è presente, altrimenti no.

Visualizza allegato 227734

Devo ancora fare tutto :) Molto probabilmente smonterò l'intero tunnel così anche da farmi un'idea di cosa cavolo c'è li sotto e di quali cablaggi ho. Spero di essere tra i fortunati che hanno già il cabling (l'avevo sia per i sensori di parcheggio anteriori che per i led pozzetto piedi...). Ma non ho intenzione di andare a mettere le bocchette d'areazione/USB dietro. Mi interessa avere AA/ACP e la presa USB funzionante per i dati sulla placchetta sotto al clima.
Interessante la descrizione dei cablaggi. Il ! sarebbe il NOT?
Così potrei capire che cablaggio ho in base alla mia dotazione.
