AUTORADIO SONY

Tiziano753

Nuovo Alfista
28 Marzo 2020
2
0
1
Regione
Lombardia
Alfa
159
Motore
1.9 JTD
Buongiorno, sono nuovo del forum.

Ho letto un pò di post e vorrei chiedervi una mano.

Ho tra le mani un'autoradio sony dsx-a510bd che vorrei sostituire a quella standard alfa (1 DIN).

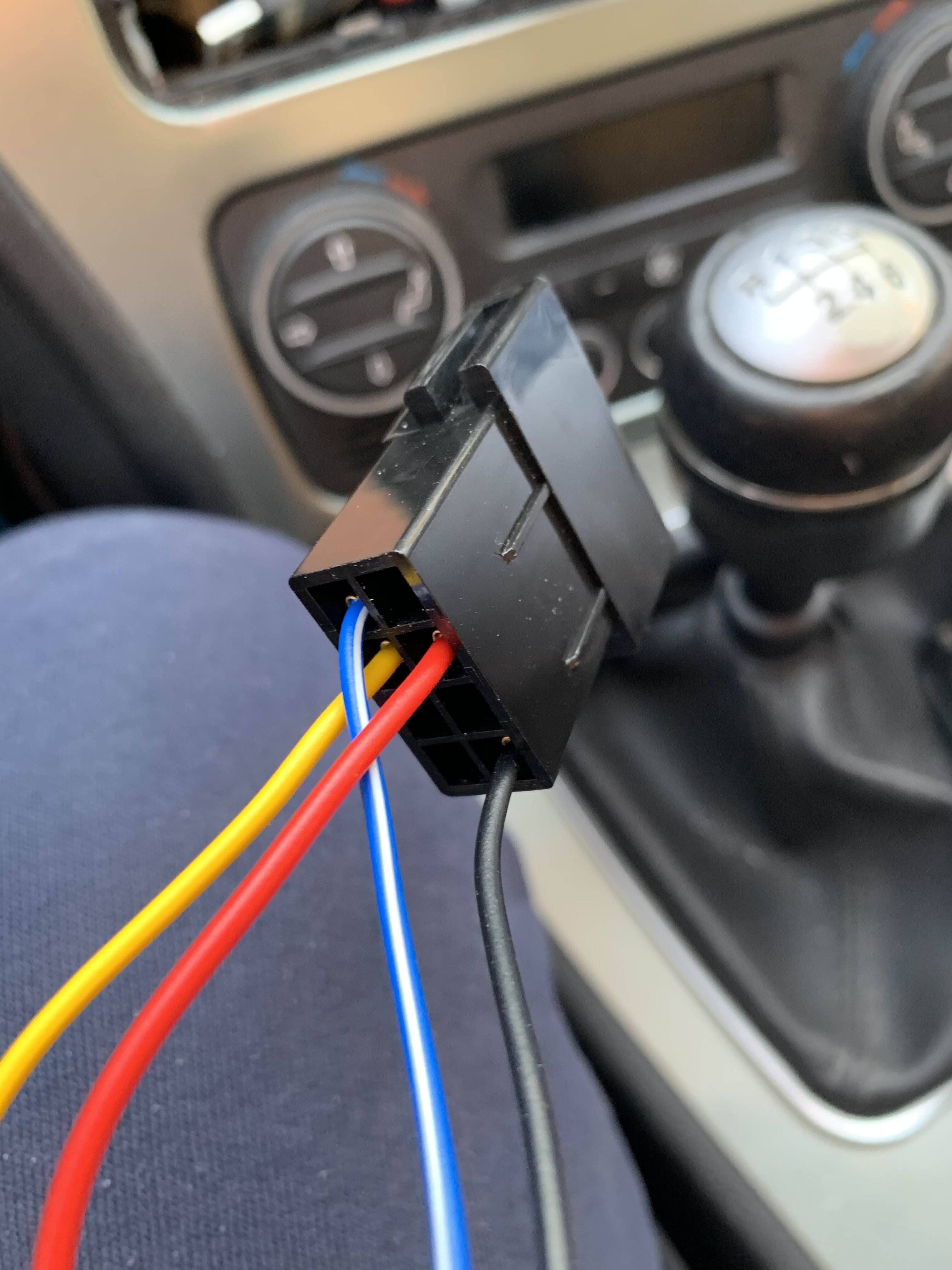

assieme all'autoradio ho anche il connettore, che ovviamente non funziona :)
nel senso che se collego rosso e giallo si accende l'autoradio ma non l'alimentazione dell'auto.

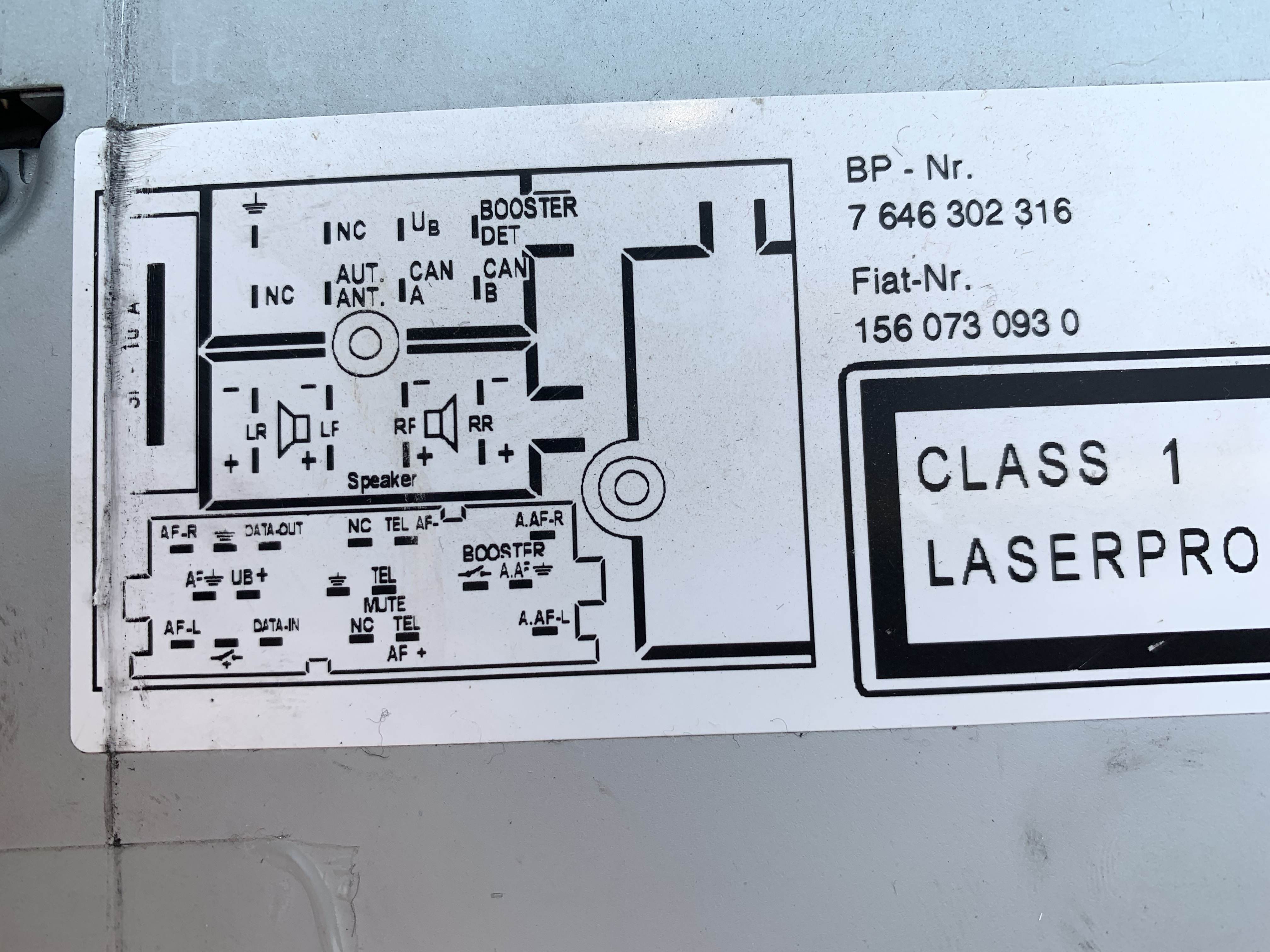

Ho lo schema dell'autoradio ed il connettore in figura.

riuscite a darmi una mano? probabilmente manca qualcosa, ma non riesco a capire... :(


Allegati

  • pic2_connettore.jpg
    637.8 KB · Visualizzazioni: 99
  • pic3_connettore.jpg
    814.7 KB · Visualizzazioni: 90

the46doctor

Super Alfista
15 Luglio 2012
419
268
109
27
vt
Regione
Lazio
Alfa
159
Motore
1.9 jtdm 150 cv
Buongiorno, sono nuovo del forum.

Ho letto un pò di post e vorrei chiedervi una mano.

Ho tra le mani un'autoradio sony dsx-a510bd che vorrei sostituire a quella standard alfa (1 DIN).

assieme all'autoradio ho anche il connettore, che ovviamente non funziona :)
nel senso che se collego rosso e giallo si accende l'autoradio ma non l'alimentazione dell'auto.

Ho lo schema dell'autoradio ed il connettore in figura.

riuscite a darmi una mano? probabilmente manca qualcosa, ma non riesco a capire... :(
Hai provato a collegare il sottochiave? Hai anche acceso il quadro per verificare che l'autoradio si accende?

  • Like
Reactions: kormrider

alfiere 94-10

Super Alfista
14 Novembre 2016
1,906
1,610
114
30
Latina
Regione
Lazio
Alfa
147
Motore
1.6 T.S. 120cv
Altre Auto
Fiat Idea 1.4 ex
Fiat Grande Punto 1.3 ex
Ciao, l'unica cosa da controllare se non hai il Bose sono i fili di alimentazione e sottochiave (di solito giallo e rosso) che sono sul connettore ISO se devono essere invertiti, magari posta una foto dell'iso o della tabella che è sulle istruzioni.

  • Like
Reactions: kormrider

Tiziano753

Nuovo Alfista
28 Marzo 2020
2
0
1
Regione
Lombardia
Alfa
159
Motore
1.9 JTD
ciao , scusate il ritardo...
dunque non ho il bose - impianto standard - ed ho verificato, inserendo la chiave non si accende nemmeno il quadro (però l'autoradio si, invece...).

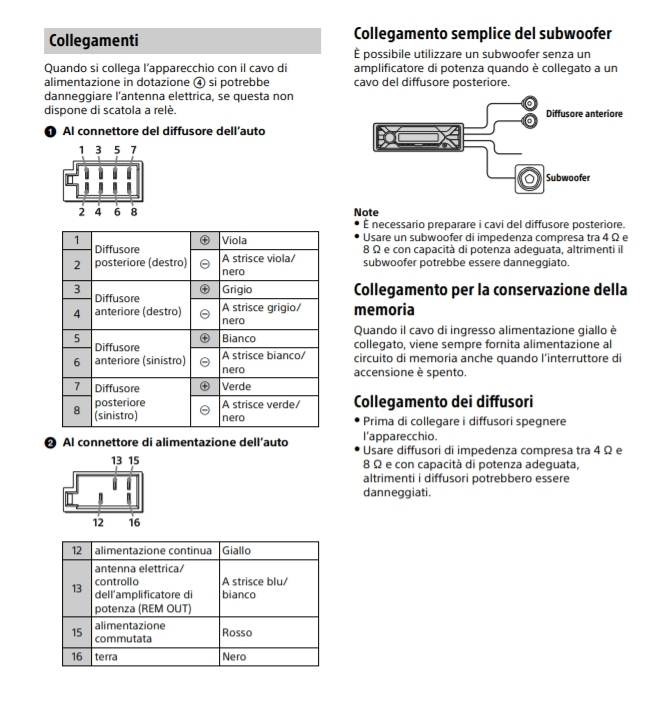

in allegato la pagina sul manuale, purtroppo non ho trovato nulla sul manuale ALFA.


Allegati

  • schema_autoradio.jpg
    61.2 KB · Visualizzazioni: 233

alfiere 94-10

Super Alfista
14 Novembre 2016
1,906
1,610
114
30
Latina
Regione
Lazio
Alfa
147
Motore
1.6 T.S. 120cv
Altre Auto
Fiat Idea 1.4 ex
Fiat Grande Punto 1.3 ex
ciao , scusate il ritardo...
dunque non ho il bose - impianto standard - ed ho verificato, inserendo la chiave non si accende nemmeno il quadro (però l'autoradio si, invece...).

in allegato la pagina sul manuale, purtroppo non ho trovato nulla sul manuale ALFA.
Si accende senza girare la chiave??
Forse perché appena montata va in auto configurazione per la prima volta..


MediaTerraneo

Alfista principiante
6 Aprile 2020
36
14
9
Regione
Puglia
Alfa
159
Motore
1.9 16V, 150 CV
Ti suggerisco di armarti di Voltmetro e di iniziare a fare delle misurazioni con ordine partendo dall'alimentazione.

Inizia a verificare la corrispondenza tra connettore auto e quello della radio.

In base allo schema che hai postato, come verifica preliminare:

Il corrispondente PIN auto che va nel PIN 12 del connettore radio deve avere +12V sia a quadro spento sia a quadro acceso

Il corrispondente PIN auto che va nel PIN 15 del connettore radio deve avere +12V solo a quadro acceso.

Il PIN auto della massa dell'auto deve andare in corrispondenza del PIN 16 del connettore.

Ad autoradio staccata, verifica che non ci siano corti tra i PIN del connettore della radio e verifica il connettore dell'antenna (PIN 13) dove va finire sul connettore dell'auto.
