Controllare problema meccanismo ricircolo aria

[Iannino]

Sotto il clima c'è una centralina, ?
E questa gentilmente una conferma ?

Si accede smontando il tunnel , e proprio sotto, dalla paratia tunnel lato passeggero , la foto.

I cavi che arrivano a quel connettore, dove vanno a finire?
Potrebbe essere la centralina, perché penso che ci siano anche cavi abbastanza grossi da alimentare la ventilazione, ma il percorso dei cavi, in foto, mi sembra un poco anomalo...



[luciano55]

Sembra.........
Una matassa arriva dai comandi clima e va in centralina, Sembra.......

Dal 2 ' connettore centralina comandano ventilatore , e clima , ma cavi sottili.
E un ipotesi .......



[luciano55]

Le quattro sonde in foto ,
I fili Hanno colore unico ,
Quindi come devo interpretare i 4 colori ?



[Iannino]

Sembra.........
Una matassa arriva dai comandi clima e va in centralina, Sembra.......

Dal 2 ' connettore centralina comandano ventilatore , e clima , ma cavi sottili.
E un ipotesi .......

Ho dato una occhiata in rete.
Stranamente, il "blocco strumentazione" viene definito "centralina strumenti" e la cosa mi giunge un po' strana.
Mi ricordo 2 connettori di 10/15 fili ognuno, tutti molto sottili; quindi potrebbe inglobare quantomeno le sonde di temperatura .
Prova a contare la quantità dei fili di quei 2 connettori, e confrontali con la quantità dei fili dei connettori degli schemi che mi hai girato, nonché la posizione dei colori.
Mi sembra di ricordare che nello schema.che avevi evidenziato, c'era compreso anche un motore attuatore, forse quello lato passeggero, (o ricircolo se aveva solo 2 fili



[luciano55]

Mi ricordo 2 connettori di 10/15 fili ognuno, tutti molto sottili; quindi potrebbe inglobare quantomeno le sonde di temperatura .

Si potrebbe essere



[Iannino]

Le quattro sonde in foto ,
I fili Hanno colore unico ,
Quindi come devo interpretare i 4 colori ?

I fili hanno i loro colori H G M e V quella che stai cercando tu è V quindi = a viola (le sigle sono in inglese)
Non ti avevo inviato il colore corrispondente alle lettere?
Oppure intendi che i fili che arrivano agli strumenti sono tutti dello stesso colore?
Mi sembra piuttosto improbabile....



[luciano55]

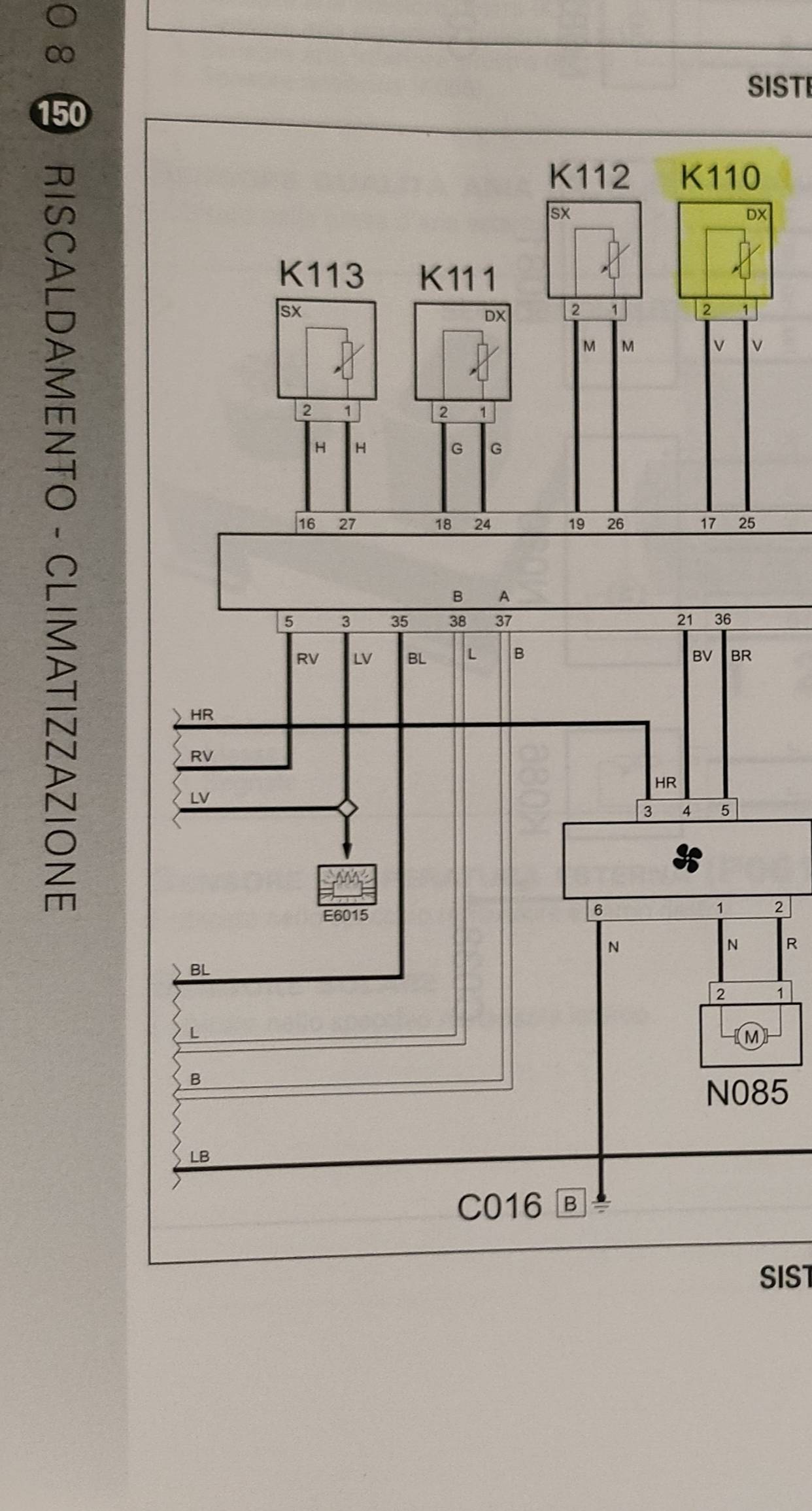

Diciture schema sonde :
V =viola
M = marrone
G = Giallo
H= .........( Bianco )

E giusto come ho interpretato.

Mi avevi mandato lo schema dei doppi colori, non trovo dei colori singoli.

A monte ho trovato matassina di fili ,
Che potrebbero essere questi , se mi trovo con tutti i colori Bingo .........ho trovato il mio viola che cerco, senza smontare tutto.



[luciano55]

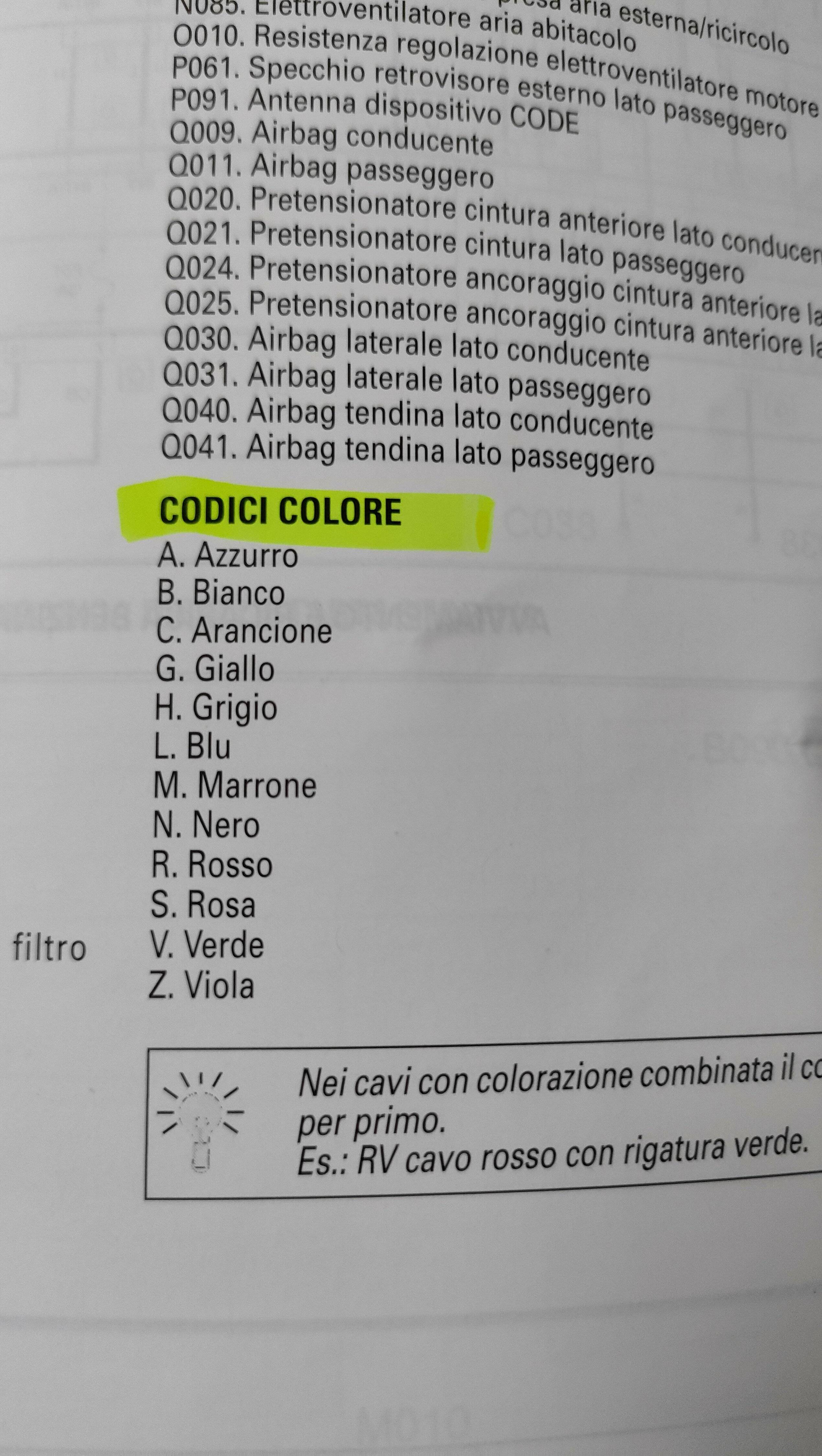

Trovato codici colori grazie
Codici colori manuale alfa



[Iannino]

Trovato codici colori grazie
Codici colori manuale alfa

Si, direi che può corrispondere.
Mi dispiace averti messo fuori strada dicendo che il codice era in inglese (mi aveva tratto in inganno la lettera H ...



[luciano55]

Fa niente girandoci intorno piano piano si arriva.
Solo che bisognerà smontare il tunnel se la centrale e quella la.
Ciao e grazie
