Giulietta - Installazione Blue&me Aftermarket Info Post # 22 Pag.3
- Autore discussione giutrec
- Data d'inizio
le altre piedinature le hai tutte o ti servono? inoltre stai installando la Presa USB/AUX originale oppure solo una prolunga USB?
I*LoveGiulietta
Massimo esperto in elettronica-Risolutore di probl

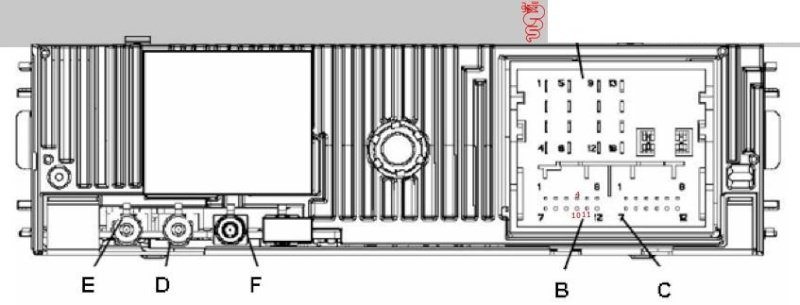

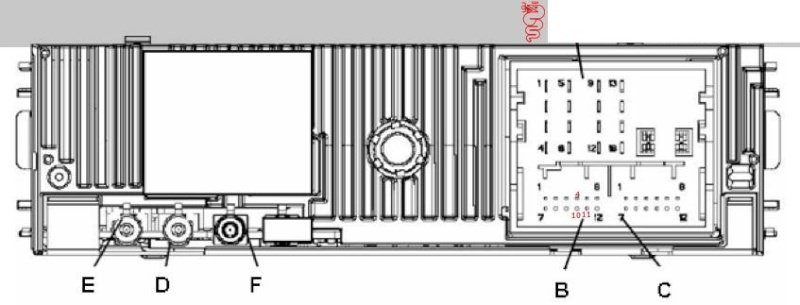

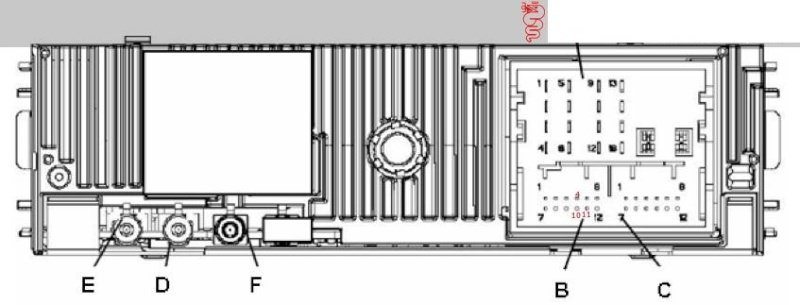

Anche la parte audio non è corretta descrive pi 5 il negativo mentre è il 21. Per adesso usb generica come hai fatto tu infatti vorrei conferma sull aux pin 7 8 9 del connettore c del quadlock
- Informazione Pubblicitaria -
Io ho montato la USB/AUX della casa, quella originale nel cassetto portadocumenti con connettore originale, seguendo tutti gli schemi e le rispettive zoccolature, sia Blue & Me che USB, ti lascio qui di seguito i piedini
PIN 3 ---> D+ ---> VERDE
PIN 4 ---> Reference Earth (ground) ---> NERO
PIN 19 ---> D- ---> BIANCO
PIN 20 ---> VCC ---> ROSSO
PIN 31 ---> Shielding ---> ROSA/ARANCIO/GRIGIO
questo per quanto riguarda la connessione USB alla centralina Blue & Me
AUX Left ---> PIN 9 FAKRA CONN "3" RADIO
AUX Right ---> PIN 7 FAKRA CONN "3" RADIO
AUX Earth (ground) ---> PIN 8 FAKRA CONN "3" RADIO
questo per quanto riguarda l' AUX (jack da 3,5mm)
PIN 5 ---> AUX Left ---> 10 FAKRA CONN "2" RADIO
PIN 22 ---> AUX Right ---> 4 FAKRA CONN "2" RADIO
PIN 21 ---> AUX Earth (ground) ---> 11 FAKRA CONN "2" RADIO
questo per quanto riguarda la parte audio del Blue & Me con il Radionav
PIN 30 ---> CAN-B
PIN 14 ---> CAN-A
PIN 16 ---> 12V PERM
PIN 32 ---> AUT-ANT/sottochiave
PIN 15 ---> GROUND
questo per quanto riguarda l' alimentazione della centralina Blue & Me
PIN 24 ---> NERO (ground)
PIN 8 ---> GIALLO (positivo)
questo per quanto riguarda il microfono alla centralina Blue & Me
attenzione per collegare il microfono serve un microfono originale, non va bene il semplice microfono che collegate al computer perché dentro c'è una scheda che elabora il segnale.
I*LoveGiulietta
Massimo esperto in elettronica-Risolutore di probl
Scusa non ho capito dove hai alloggiato la centralina.non l hai messa all interno cruscotto a destra del navi?
si esatto, dietro la plancia ho messo la centralina B&M esattamente dove sta, nel cassetto portadocumenti ho messo la presa USB/AUX (acquistata da un demolitore) originale della 2010
Ho acquistato anche i rispettivi connettori, blu per la centralina B&M e quello per la presa USB/AUX e quello per il microfono nella plafoniera...
L' impianto è come se fosse uscito dalla Concessionaria
- Informazione Pubblicitaria -
Steak Hutsy
Alfista principiante
il cablaggio te lo sei fatto tu o te l'hanno dato già smontato? da chi te lo sei fatto attivare?
Cablaggio realizzato completamente da me, comperato connettori originali per Centralina B&M, USB/AUX nel cassettino portadocumenti, prolunga Fakra da interporre tra radionavigatore e connettore auto per prelevare i contatti, microfono da plafoniera di una Punto Evo e connettore Microfono, centralina seconda generazione, comandi al volante 8 tasti, il tutto attivato da me con Multiecuscan, eseguendo allineamento Proxy... la vettura sembra uscita dalla casa con il B&M. Ho dovuto forare la plafoniera con dei buchi da 2mm per far si che vi sia passaggio audio, testato anche la chiamata e si sente perfettamente, sia io che ricevo sia chi mi deve sentire... conversazione pulita.
http://kyto.altervista.org/B&M/1 (1).jpeg
http://kyto.altervista.org/B&M/1 (1).jpg
http://kyto.altervista.org/B&M/1 (2).jpeg
http://kyto.altervista.org/B&M/1 (2).jpg
http://kyto.altervista.org/B&M/1 (3).jpeg
http://kyto.altervista.org/B&M/1 (3).jpg
http://kyto.altervista.org/B&M/1 (4).jpg
http://kyto.altervista.org/B&M/1 (5).jpg
http://kyto.altervista.org/B&M/1 (6).jpg
http://kyto.altervista.org/B&M/1 (7).jpg
Steak Hutsy
Alfista principiante
complimenti per il lavoro fatto, io ho usato il cavo 6x0,5 fg7 per impianti citofonici, non so dove trovare i fili colorati apposta da usare per collegare la centralina con navigatore.
io per fare l'allineamento son dovuto andare a Torino fisicamente con la macchina da un tipo che aveva Leonardo.
> hai problemi con la riproduzione con la chiavetta? io mentre ascolto la musica, la stessa salta(credo per colpa dei fili che
non rendono tanto)
> perchè in una foto vedo "sd" ? hai anche la presa sd?
> dove hai preso i fili? hai come consigliarmi?
> che interfaccia hai usato con multiecuscan?
rispondi in privato? hai la casella piena!
- Informazione Pubblicitaria -
Ciao, inutile che rispondo in privato, a qualcuno potrebbero tornare utili le informazioni, con la Chiavetta nessun tipo di problema, nessuna traccia che salta, non ho la SD ma solo USB/AUX la SD è quella integrata nel Radionavigatore, per quanto riguarda i fili ho utilizzato degli 0,5mmq prelevati da una treccia multifilo per segnali a 16 fili dentro la guaina, per le alimentazioni ho usato degli 0,75mmq per positivo negativo e remote, il tutto come vedi usando una prolunga fakra ed intercettando i segnali, poi tutti connettori originali, saldati e coperti con guaina termoretrattile, poi fasciato tutto con del nastro telato apposta per cavi , interfaccia usata ELM327 + adattatore Giallo e Multiecuscan su Licenza
