[GUIDA] - Aggiunta luci cortesia sottoplancia....

[Kelkome]

Dai ottimo sono contento.. hai qualche foto del lavoro al connettore?
Comunque lato guida io ho trovato appena sopra la leva per aprire cofano motore e l’altro vicino alla canna dello sterzo

Ho risolto, trovato vicino al body computer e prelevato dal pin indicato nella guida, ho cablato portando ai connettori “non connessi” e funziona correttamente
Ora sono passato lato guida ma non trovo i connettori.. che casino



[neviojay]

Ragazzi lato guidatore non trovo il connettore lato acceleratore, guardato mezz’ora ma niente.. possibile non ci sia?
Posso al più prendere corrente dal led lato sx o può essere un problema?



[neviojay]

Dai ottimo sono contento.. hai qualche foto del lavoro al connettore?
Comunque lato guida io ho trovato appena sopra la leva per aprire cofano motore e l’altro vicino alla canna dello sterzo

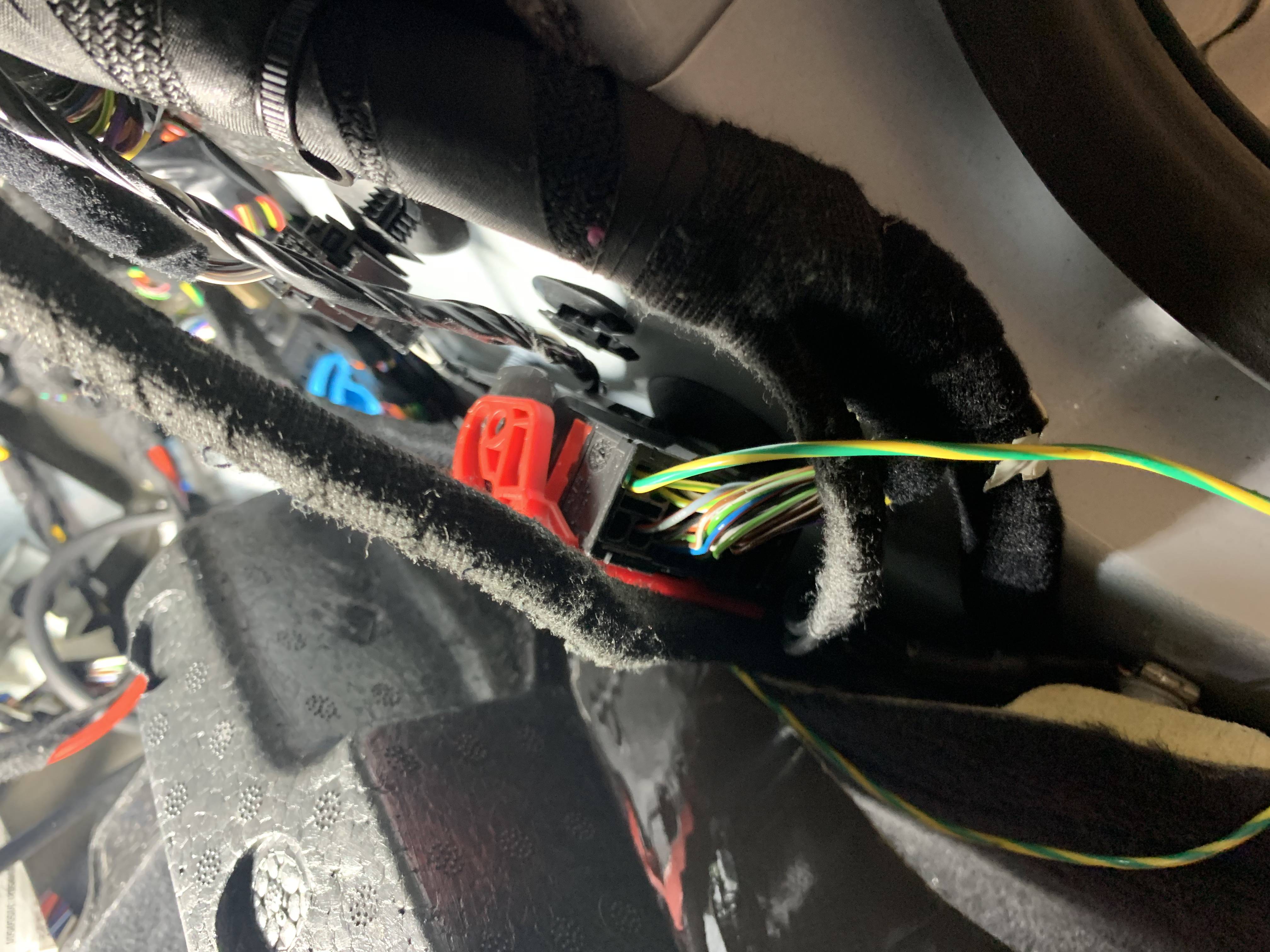

Si una foto al connettore rosso, quella al blu mi sono dimenticato di farla, comunque ho derivato il giallo/verde, saldato un nuovo giallo verde, guaina termorestringente sulla saldatura, e poi una passata di nastro antivibrazioni.. il filo grosso che vedi è quello che ho derivato, poi ho tagliato i gialloverdi dal connettore rosso e aggiunto una spinetta jst (che uso per i modellini) in modo da connetterli alla nuova alimentazione con possibilità di staccarli



[neviojay]

Ok ragazzi terminata anche la mia...

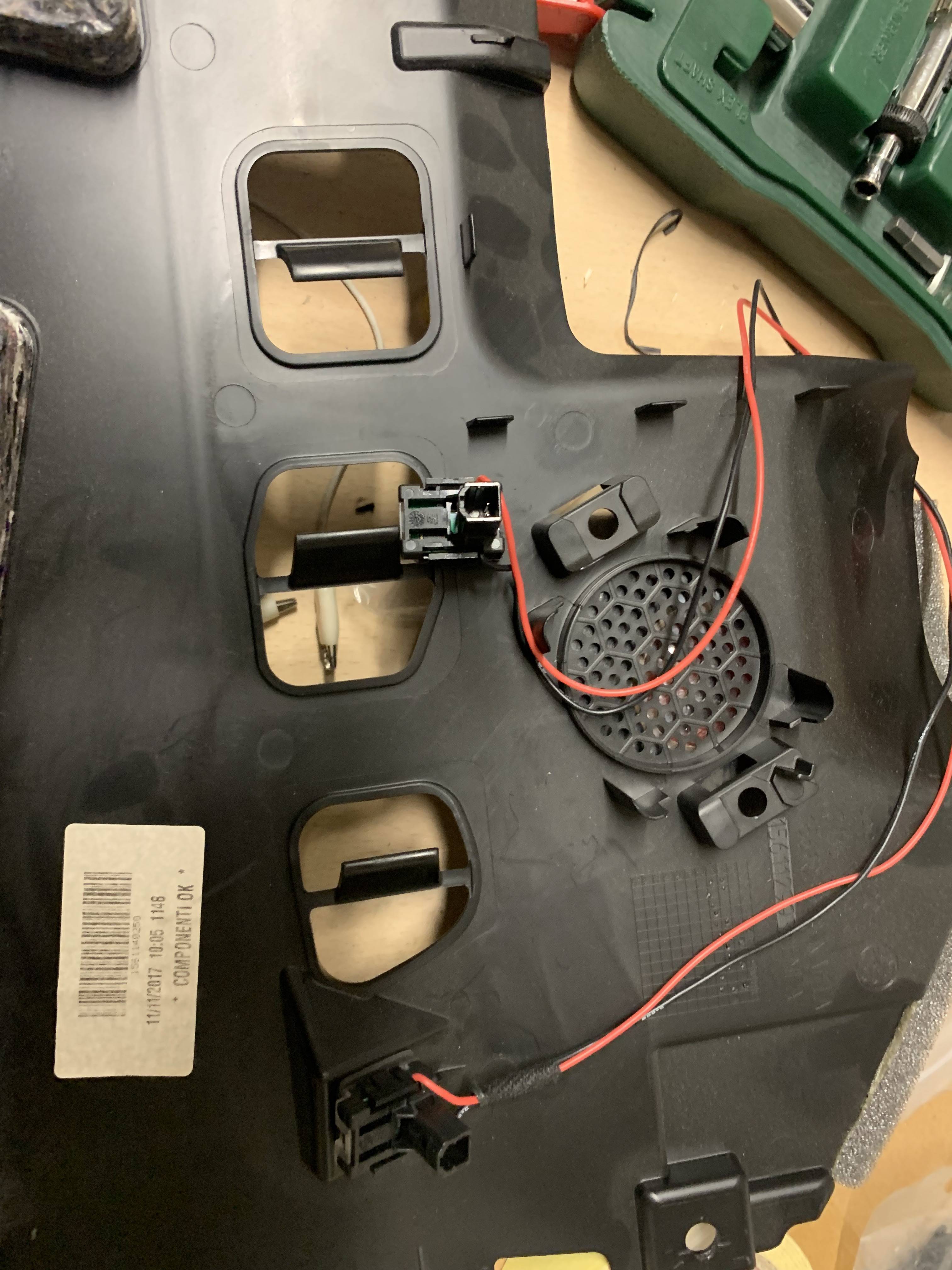

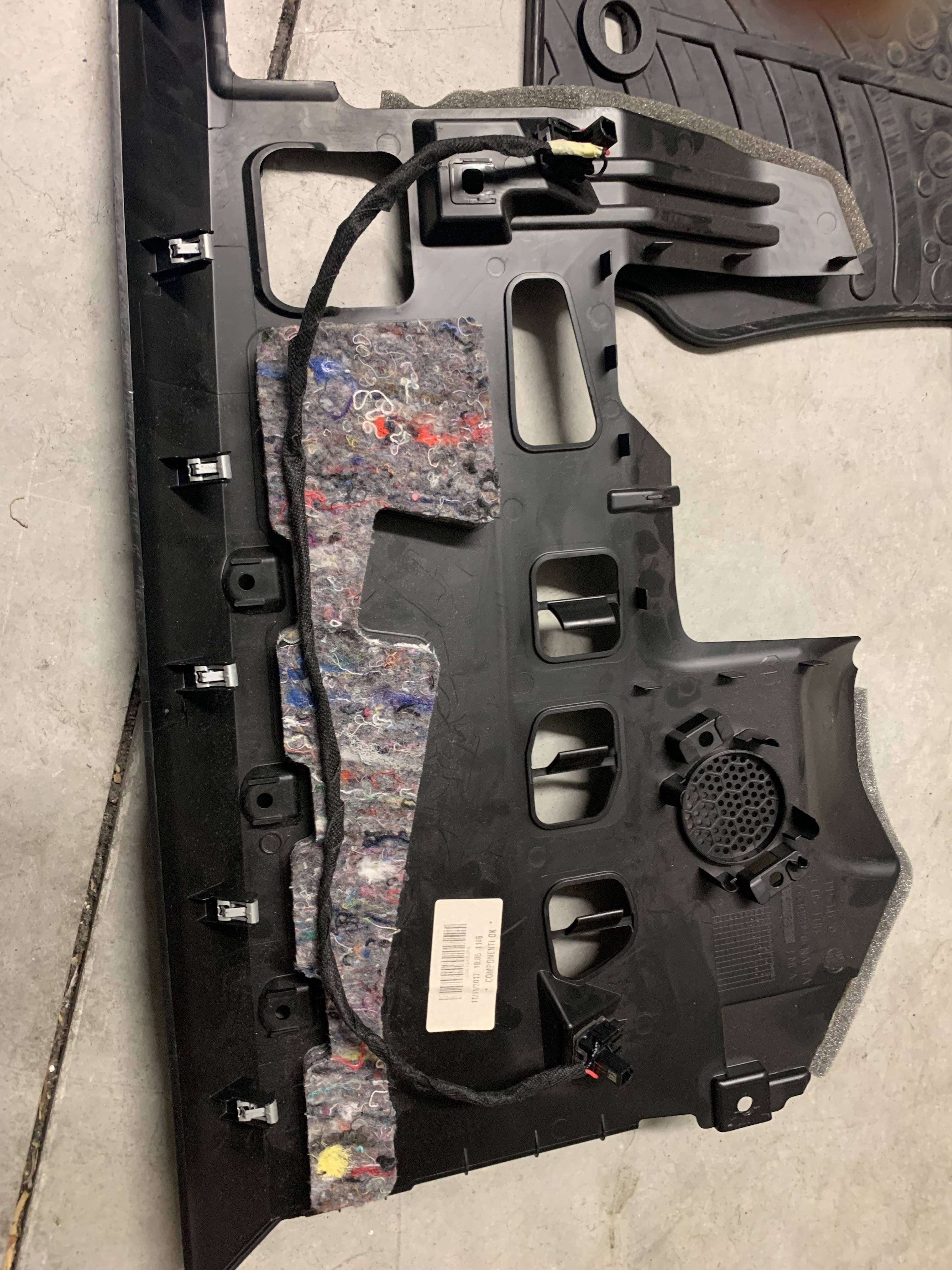

Quel maledetto secondo connettore lato guidatore non sono riuscito a trovarlo.. per cui ho modificato i led collegandoli in parallelo, tanto dovrebbe funzionare correttamente visto che dal famoso connettore "rosso" lato passeggero parte comunque un unico cavo per il lato guida.
Cavi siliconati, saldati a livello led (PCB) e poi nastrati con l'antivibrazione..
Tutto il lavoraccio di oggi è servito da scuola per poter poi installare prossimamente la dashcam e capire come far passare cavi, cablaggi e varie..

Qualche foto e grazie per le indicazioni.



[Kelkome]

Bene dai quindi hai risolto.. peccato che non abbia trovato le due spine lato guida..
Ma un filo nuovo come si inserisce sul connettore rosso?

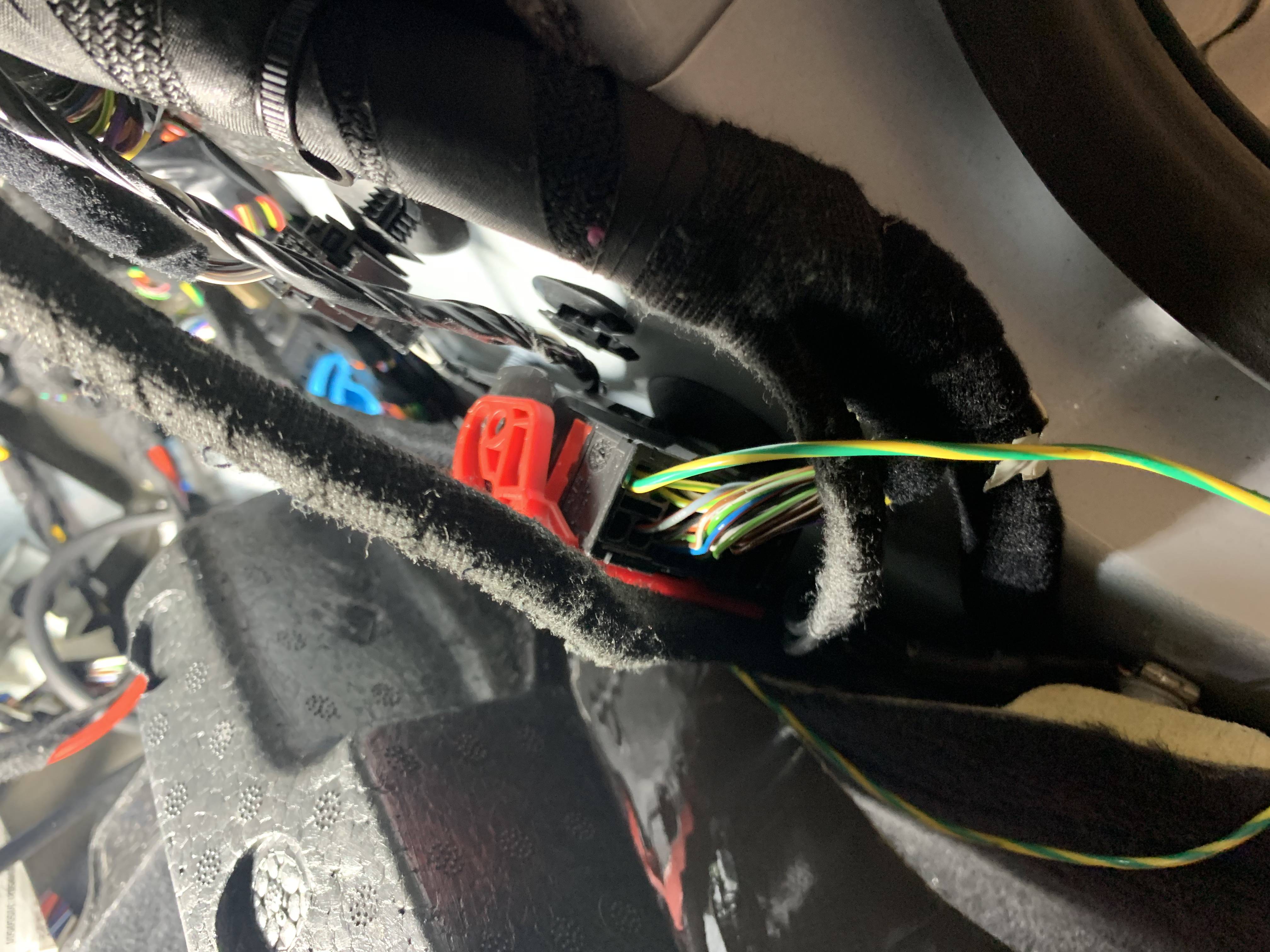

Si una foto al connettore rosso, quella al blu mi sono dimenticato di farla, comunque ho derivato il giallo/verde, saldato un nuovo giallo verde, guaina termorestringente sulla saldatura, e poi una passata di nastro antivibrazioni.. il filo grosso che vedi è quello che ho derivato, poi ho tagliato i gialloverdi dal connettore rosso e aggiunto una spinetta jst (che uso per i modellini) in modo da connetterli alla nuova alimentazione con possibilità di staccarliVisualizza allegato 232397



[neviojay]

Bene dai quindi hai risolto.. peccato che non abbia trovato le due spine lato guida..
Ma un filo nuovo come si inserisce sul connettore rosso?

Lato guida ne ho trovata solo una, quella a sx. L’altra mi sono messo la sotto e spulciato dappertutto ma non ho trovato i cablaggi in alcun modo, per cui ho derivato l’alimentazione dal primo connettore anche per il secondo led.
Sul connettore rosso non ho aggiunto i pin in realtà, o troncato i cavetti gialloverde, e ho aggiunto io un connettore jst per collegarlo al cavo preso dal connettore blu



[neviojay]

ragazzi non è che qualcuno gentilmente mi riesce a fornire i codici dei connettori/cablaggi originali che vanno nelle lampadine?



[GenTLe]

Lato guida ne ho trovata solo una, quella a sx. L’altra mi sono messo la sotto e spulciato dappertutto ma non ho trovato i cablaggi in alcun modo

Se c'era una c'era anche l'altra. Sta incristata SOPRA al perno dello sterzo in una posizione allucinante. Devi cercare lo scotch marrone che la fissa in quel posto.



[neviojay]

Se c'era una c'era anche l'altra. Sta incristata SOPRA al perno dello sterzo in una posizione allucinante. Devi cercare lo scotch marrone che la fissa in quel posto.

credimi ci sono stato mezzora spezzando la schiena, ma non c'è traccia.. ho provato a mettere una sonda ma nulla! ma tu vedevi lo scotch?



[GenTLe]

credimi ci sono stato mezzora spezzando la schiena, ma non c'è traccia.. ho provato a mettere una sonda ma nulla! ma tu vedevi lo scotch?

Mi sono dovuto straiare di schiena, faccia in su, con la testa praticamente sul pedale del freno o quasi, e lassù in mezzo ho visto del nastro marroncino e tastando con la mano (alla cieca) ho capito che era un cavo arrotolato. Strappato lo scotch e tirato giù il cavo, ed era quello.
