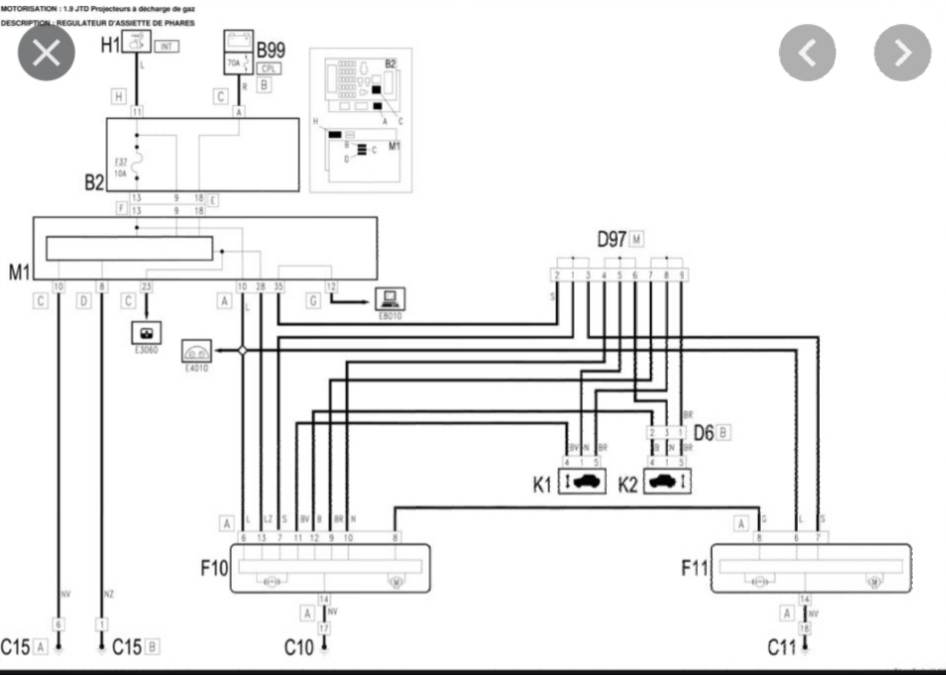

Ho trovato questo per la 147 in rete, ma non è che si veda molto...


Allegati

  • 20201123_221327.jpg
    39.2 KB · Visualizzazioni: 25

T74

Alfista Intermedio
26 Luglio 2016
289
217
44
Regione
Lombardia
Alfa
GTV
Motore
2.0 T.Spark CF3
Altre Auto
GTV V6 TB
Mh..la faccenda si complica.

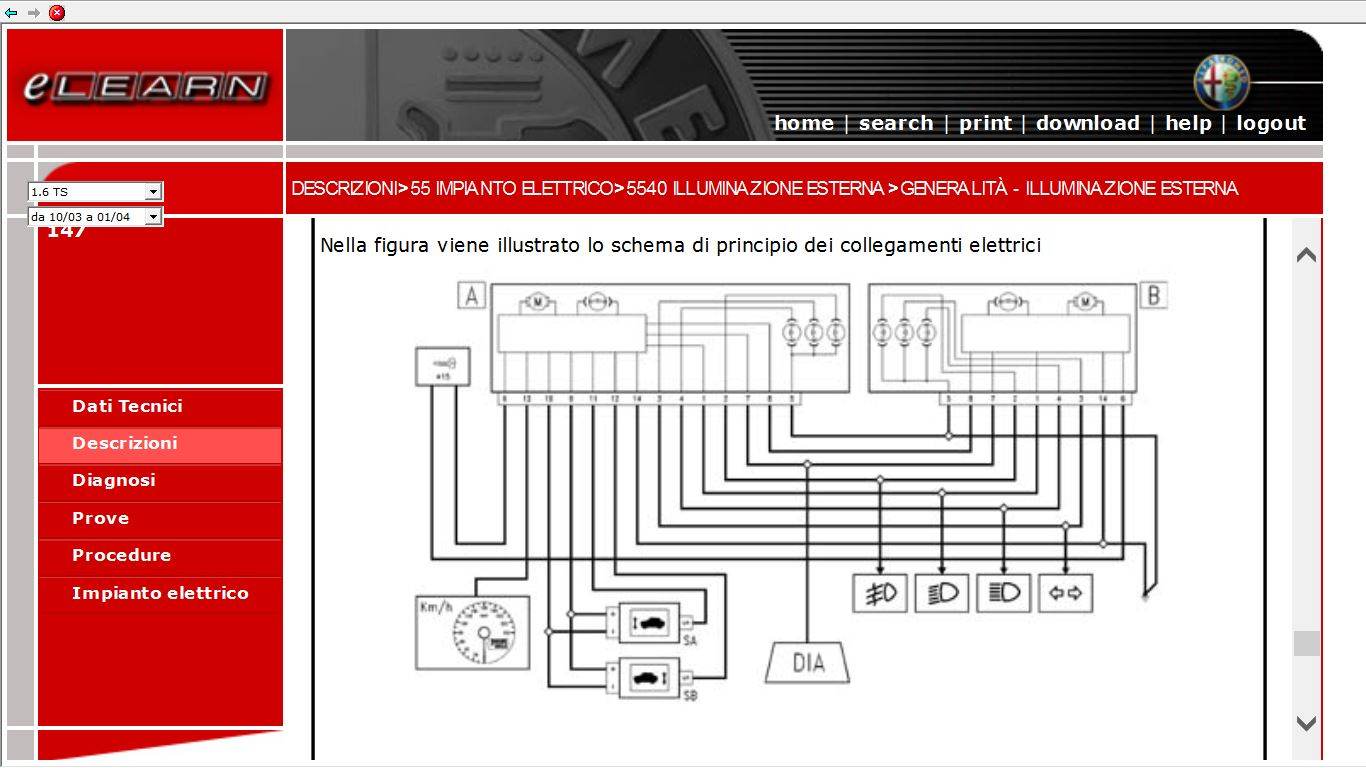

Sono riuscito a leggere gli schemi elettrici dei due tipi di impianto su e-learn, ma ci sono diverse cose che non riesco a risolvere.

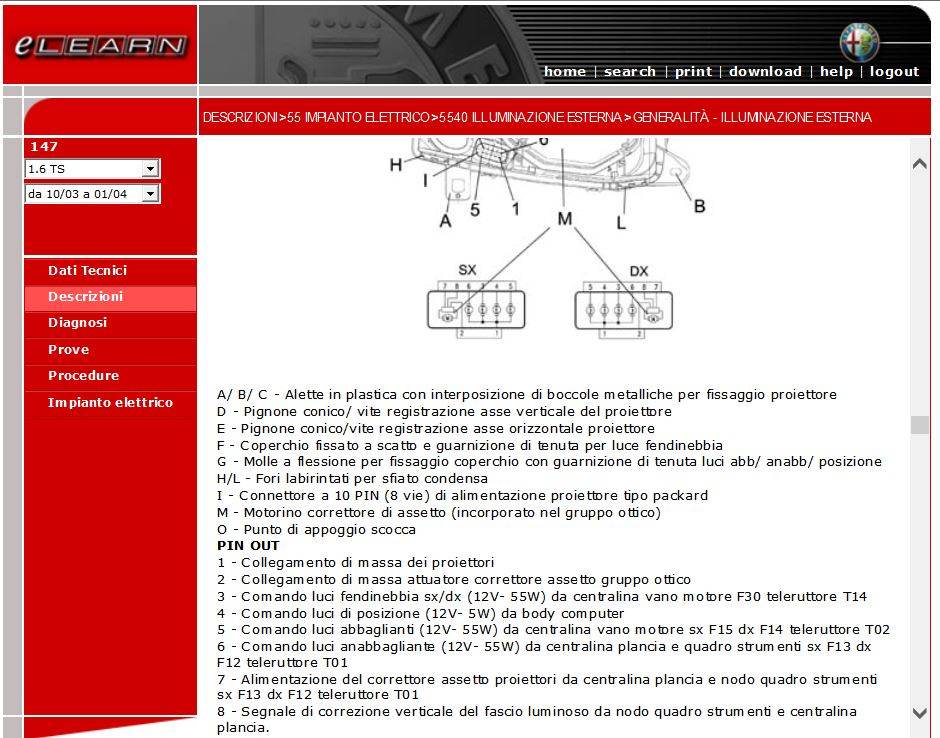

Primo: nella sezione "Descrizioni..Illuminazione esterna" dove si trovano i collegamenti elettrici dell'impiento xenon, i numeri relativi ai contatti sono particamente illegibili (vedi figura allegata).
Secondo: l'impianto xenon originale prevede che il faro sinistro abbia la funzione "master" pertanto rinvia alcuni comandi al faro destro che è "slave", cosa non prevista nell'impianto standard.
Terzo: l'impianto standard affida la correzione in altezza del faro al comando presente nell'abitacolo il che, in termini di cablaggio, si traduce in un cavo di massa e due altri cavi; l'impianto xenon affida la suddetta a due differenti sensori (uno posto anteriormente all'auto, uno posteriormente) il che si traduce in molti più cavi.
Quarto: comparando lo schema elettrico dell'impianto standard ai fili collegati fisicamente al faro da cui preleverò il connettore, a parte la massa, non ne corrisponde uno...
Insomma..questa modifica mi sta facendo fumare la testao_O


Allegati

  • Cattura1.JPG
    119.4 KB · Visualizzazioni: 36
  • Cattura2.JPG
    114.6 KB · Visualizzazioni: 35

CristianZio77

Utente Premium: Quadrifoglio Verde
19 Luglio 2009
791
356
116
43
Porto Viro
Regione
Veneto
Alfa
156
Motore
1.9 jtd-m 110 kw sw
Altre Auto
Fiat Panda 900 twinair metano
:D È più facile di quelli che immagini...Per quanto riguarda la regolazione, con gli xenon è gestita in automatico con un motorino passo passo dalla centralina del faro,quindi ti servono obbligatoriamente i sensori alle sospensioni e un poco di cavi da posare,ma nulla di così difficile. Negli xenon è la centralina del faro sx che gestisce questo e il dx, ma giusto perché è questo ad avere tutto il cablaggio di gestione, poi le centraline sono identiche ed intercambiabili. Per quanto riguarda la diversità dell'impianto nei due casi,ti basta ricordare che i pin per accedere le luci sono gli stessi in entrambe le versioni, tutti gli altri sono per i sensori,il body, collegamento faro sx-dx e per la diagnosi...


T74

Alfista Intermedio
26 Luglio 2016
289
217
44
Regione
Lombardia
Alfa
GTV
Motore
2.0 T.Spark CF3
Altre Auto
GTV V6 TB
No niente da fare..
Stamattina ho provato ad alimentare i pin delle luci di posizione e degli abbaglianti (nei fari xenon) ma non succede nulla; quindi o sbaglio le connessioni o c'è qualcosa che non so. Invece alimentando i pin nel faro standard le luci funzionano.
Nulla, non ce la posso fare da solo, ho bisogno dell'intervento di un professionista.
Lavoro accantonato.

p.s.
Cristian grazie lo stesso!


CristianZio77

Utente Premium: Quadrifoglio Verde
19 Luglio 2009
791
356
116
43
Porto Viro
Regione
Veneto
Alfa
156
Motore
1.9 jtd-m 110 kw sw
Altre Auto
Fiat Panda 900 twinair metano
Non voglio essere insistente. Se vuoi e se riesci a darmeli, anche tramite pm, gli schemi elettrici di entrambe le versioni,posso darci un occhio con calma per aiutarti a venirne a capo.


T74

Alfista Intermedio
26 Luglio 2016
289
217
44
Regione
Lombardia
Alfa
GTV
Motore
2.0 T.Spark CF3
Altre Auto
GTV V6 TB
Insistente? ma scherzi!
Volentieri, grazie mille per l'aiuto, ti mando subito un PM
