Non è bello... direi che mette fine alle sperimentazioni! Anche se non capisco come l'allineamento proxy possa rilevare il selettore DNA, in quanto non è all'interno della rete CAN. Di conseguenza non capisco neanche come possa essersi verificato il blocco, per il body computer (e la rete CAN) che ci sia un selettore piuttosto che un'altro non dovrebbe fare differenza.
Sta di fatto che se la notizia è certa.... non ha funzionato
Credo di aver capito, più o meno....forse, dove possa essere il "problema". Nello schema che hai pubblicato non vedo riportato il pin 5. Questo pin dovrebbe essere proprio quello che porta il segnale in uscita alle centraline coinvolte nel DNA, mentre gli altri piedini (2,3,4 e 9) sono quelli responsabili dell'accensione dei led di illuminazione del selettore.
Quindi credo sia probabile che il selettore non sia un semplice switch ma che funzioni in digitale.
Ci può stare come ragionamento?
Quindi credo sia probabile che il selettore non sia un semplice switch ma che funzioni in digitale.
Ci può stare come ragionamento?
Ultima modifica:
- Informazione Pubblicitaria -
Sto facendo casino con le immagini, non riesco a visualizzarle seppur regolarmente inserite. Boh?!?!
Ultima modifica:

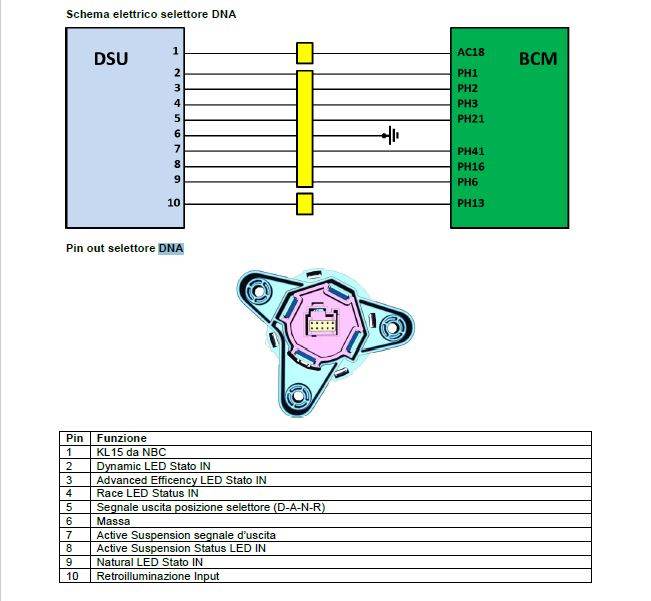

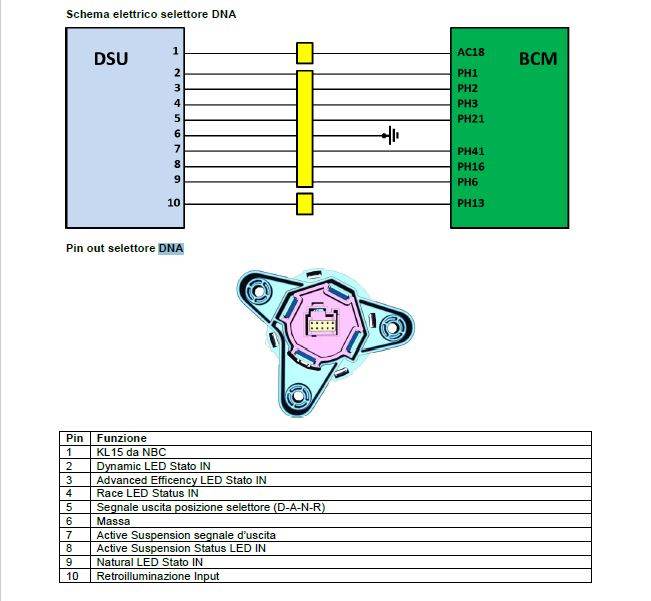

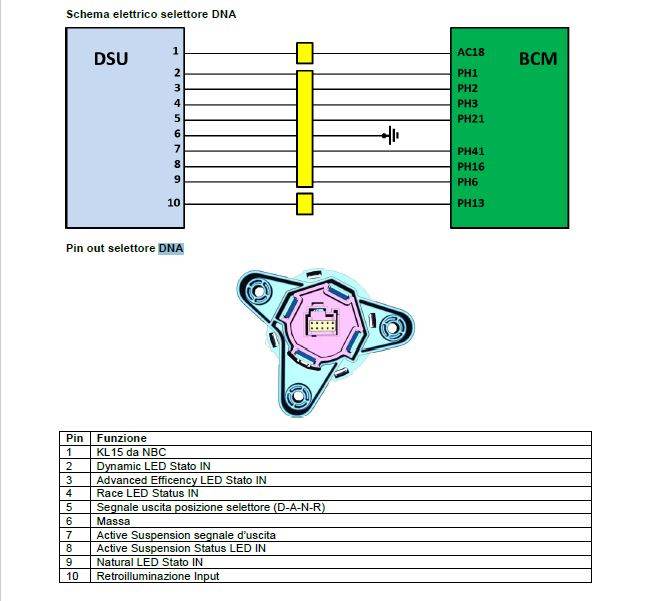

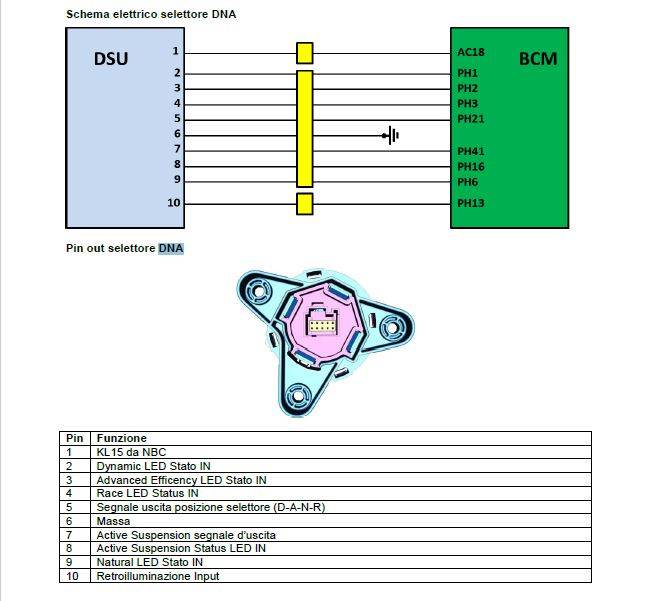

Interessante.... Effettivamente il pin 21 del body è collegato allo stesso cablaggio del DNA! Pero' perchè nel mio schema non è riportato il pin 5 che va al 21 del body? Potrebbe esserci confusione per il fatto del cambio del jog nel MY19 che non ha piu posizione fissa e le lettere si illuminano.... Effettivamente nel nostro jog il fatto che i pin 2,3,4,9 accendano un led ha poco senso, quale led???
Come vedi la descrizione del DNA non menziona il pin 5, come mai?
Codice:
DESCRIZIONE FUNZIONALE
Il selettore del sistema dna H155 è alimentato - pin 1 - dalla linea "sottochiave" (INT) protetta dal fusibile F51 della Body Computer M001; il pin 6 è a massa.Il selettore H155 invia un segnali analogici al Body Computer M001 in base alla modalità selezionata:- al pin 1 del connettore H di M001 per la funzione “d”;- al pin 6 del connettore H di M001 per la funzione “n”;- al pin 2 del connettore H di M001 per la funzione “a”;- al pin 3 del connettore H di M001 per la funzione “race”;e contemporanemente viene acceso il relativo led.Il Body Computer M001 - connettore A - è alimentato direttamente dalla batteria dalla linea protetta dal maxifuse F72 della scatola maxifuse su battteria B099.Il Body Computer M001 è alimentato invece “sottochiave” (INT) al pin 12 del connettore H dall segnale proveniente dal modulo radiofrequenza M204. I pin 1 e 11 del connettore G di M001 forniscono al Body Computer la massa di riferimento.Il Body Computer M001 è collegato poi in rete CAN con gli altri nodi, in particolare la centralina dello sterzo M086, la centralina ABS-VDC M050, e quella controllo motore M010.Inoltre si collega con il quadro strumenti E050, al quale invia i segnali per la visualizzazione della modalità inserita e la visualizzazione della avaria del sistema.ll selettore del sistema dna H155 è illuminato come gli altri stumenti e comandi : Vedere E2530 ILLUMINAZIONE STRUMENTILa risposta potrebbe essere che il tuo schema sia del pre MY19 (le nostre) e il selettore agisce effettivamente sul pin 5, mentre i led sono solo una predisposizione (a voi si accendono?).
Il mio schema invece è probabilmente della MY19 e i pin 1,2,3,6 oltre alla tensione del led fungono anche da selezione.
È solo una mia ipotesi... comunque se hanno gia provato a cambiare il selettore c’è poco da fare. A quanto pare il software in base al modello dell’auto inibisce determinate funzioni.
Il mio schema invece è probabilmente della MY19 e i pin 1,2,3,6 oltre alla tensione del led fungono anche da selezione.
È solo una mia ipotesi... comunque se hanno gia provato a cambiare il selettore c’è poco da fare. A quanto pare il software in base al modello dell’auto inibisce determinate funzioni.
