Giulietta - Illuminazione vano piedi!

Ciao anche io mi sono dilettato sul tema illuminazione piedi. Ho preso corrente dai connettori positivo (apertura porte) e negativo della plafoniera MY2014 ma il risultato è il contrario. Ovvero i LED si accendono quando la plafoniera è spenta e viceversa. Devo prendere un +12V costante ed utilizzare il negativo dimmerato della Plafoniera? Mi sembra proprio strano questo comportamento. Grazie per i riscontri.

Ciao a tutti sto montando i led sopra pedaliera avanti posteriori tutto il kit l’unico problema riscontrato e che non so dove attaccare la striscia led con la dedico mi potete aiutare ?

Propondo la mia soluzione per la Luce vano piedi, che magari qualcuno potrebbe trovare interessante.

Preciso il fatto che questa soluzione ha una doppia funzione: cortesia con porte aperte e/o luce di cortesia accesa manualmente e luce di ambiente (luce fioca con fari accesi)

Necessario: basetta 1000 fori
4 diodi polarizzati 1A
2 relè 12V
alimentatore 12VCC->12VCC con controllo su volt e ampere
5 morsetti a vite per scheda pcb a 2 vie, configurati 3+2 (6 poli in ingressi e 4 in uscita)
luci vano piedi (a led possibilmente) che volete

le alimentazioni da prelevare sono: tutte dalla plafoniera anteriore, capi della lampadina sx della plafoniera, per la luce di cortesia sx, capi della lampadina dx della plafoniera per la luce di cortesia dx, positivo e negativo del led rosso che illumina il tunnel centrale.


Faccio una piccola premessa, il funzionamento del dimmeraggio della luce quando le plafoniere si spengono e si accendono, è un pochino balordo, e richiede un po' di attenzione quando si effettuano queste modifiche.

allego schema semplicistico di come realizzare la scheda pcb. per gli addetti ai lavori sarà una bestialità, ma non tutti capiscono schemi elettronici.

Contatto normalmente chiuso non usato.

in questa maniera si ha una diversificazione fra luce vano piedi destra e sinistra, in funzione di quale luce sulla plafoniera si va ad accendere, in più vi fa da luce di ambiente.

Alla fine di tutti i collegamenti, per testare le luci di Ambiente vano piedi, ricordarsi di tarare i volts e gli ampere dell'alimentatore cc in funzione della quantità di luce che volete nel vano piedi di sera per fare ciò fate riferimento al manualetto in dotazione.

piccola precisazione. per chi se ne intende, per semplificare il circuito, il positivo delle lampadine della plafoniera è lo stesso per entrambe le lampadine, pertanto se ne può portare solo uno anche alla scheda pcb, per fare da positivo sia alle bobine dei relè che come ingresso del comune dei relè. restano necessari i 2 "negativi separati"

unico baco: le lampadine vano piedi si accendono in max luminosità solo a quasi completa accensione delle lampadine plafoniera, causa relè.
Complimenti. Buon lavoro
Propondo la mia soluzione per la Luce vano piedi, che magari qualcuno potrebbe trovare interessante.

Preciso il fatto che questa soluzione ha una doppia funzione: cortesia con porte aperte e/o luce di cortesia accesa manualmente e luce di ambiente (luce fioca con fari accesi)

Necessario: basetta 1000 fori
4 diodi polarizzati 1A
2 relè 12V
alimentatore 12VCC->12VCC con controllo su volt e ampere
5 morsetti a vite per scheda pcb a 2 vie, configurati 3+2 (6 poli in ingressi e 4 in uscita)
luci vano piedi (a led possibilmente) che volete

le alimentazioni da prelevare sono: tutte dalla plafoniera anteriore, capi della lampadina sx della plafoniera, per la luce di cortesia sx, capi della lampadina dx della plafoniera per la luce di cortesia dx, positivo e negativo del led rosso che illumina il tunnel centrale.


Faccio una piccola premessa, il funzionamento del dimmeraggio della luce quando le plafoniere si spengono e si accendono, è un pochino balordo, e richiede un po' di attenzione quando si effettuano queste modifiche.

allego schema semplicistico di come realizzare la scheda pcb. per gli addetti ai lavori sarà una bestialità, ma non tutti capiscono schemi elettronici.

Contatto normalmente chiuso non usato.

in questa maniera si ha una diversificazione fra luce vano piedi destra e sinistra, in funzione di quale luce sulla plafoniera si va ad accendere, in più vi fa da luce di ambiente.

Alla fine di tutti i collegamenti, per testare le luci di Ambiente vano piedi, ricordarsi di tarare i volts e gli ampere dell'alimentatore cc in funzione della quantità di luce che volete nel vano piedi di sera per fare ciò fate riferimento al manualetto in dotazione.

piccola precisazione. per chi se ne intende, per semplificare il circuito, il positivo delle lampadine della plafoniera è lo stesso per entrambe le lampadine, pertanto se ne può portare solo uno anche alla scheda pcb, per fare da positivo sia alle bobine dei relè che come ingresso del comune dei relè. restano necessari i 2 "negativi separati"

unico baco: le lampadine vano piedi si accendono in max luminosità solo a quasi completa accensione delle lampadine plafoniera, causa relè.
Ciao. Gran bel lavoro...io ho preso dalla plafoniera centrale sia i collegamenti per accendere la luce quando apri la portiera e sia dal led centrale per rendere una luce soffusa quando si accendono i fari. usando delle luci a LED mica provocò un sovraccarico? Secondo te posso usare questo sistema? Ahhh. Ho notato che quando accendo dalla plafoniera la luce fissa quella sotto i piene non si accende, è normale. Grazie

- Informazione Pubblicitaria -
Propondo la mia soluzione per la Luce vano piedi, che magari qualcuno potrebbe trovare interessante.

Preciso il fatto che questa soluzione ha una doppia funzione: cortesia con porte aperte e/o luce di cortesia accesa manualmente e luce di ambiente (luce fioca con fari accesi)

Necessario: basetta 1000 fori
4 diodi polarizzati 1A
2 relè 12V
alimentatore 12VCC->12VCC con controllo su volt e ampere
5 morsetti a vite per scheda pcb a 2 vie, configurati 3+2 (6 poli in ingressi e 4 in uscita)
luci vano piedi (a led possibilmente) che volete

le alimentazioni da prelevare sono: tutte dalla plafoniera anteriore, capi della lampadina sx della plafoniera, per la luce di cortesia sx, capi della lampadina dx della plafoniera per la luce di cortesia dx, positivo e negativo del led rosso che illumina il tunnel centrale.


Faccio una piccola premessa, il funzionamento del dimmeraggio della luce quando le plafoniere si spengono e si accendono, è un pochino balordo, e richiede un po' di attenzione quando si effettuano queste modifiche.

allego schema semplicistico di come realizzare la scheda pcb. per gli addetti ai lavori sarà una bestialità, ma non tutti capiscono schemi elettronici.

Contatto normalmente chiuso non usato.

in questa maniera si ha una diversificazione fra luce vano piedi destra e sinistra, in funzione di quale luce sulla plafoniera si va ad accendere, in più vi fa da luce di ambiente.

Alla fine di tutti i collegamenti, per testare le luci di Ambiente vano piedi, ricordarsi di tarare i volts e gli ampere dell'alimentatore cc in funzione della quantità di luce che volete nel vano piedi di sera per fare ciò fate riferimento al manualetto in dotazione.

piccola precisazione. per chi se ne intende, per semplificare il circuito, il positivo delle lampadine della plafoniera è lo stesso per entrambe le lampadine, pertanto se ne può portare solo uno anche alla scheda pcb, per fare da positivo sia alle bobine dei relè che come ingresso del comune dei relè. restano necessari i 2 "negativi separati"

unico baco: le lampadine vano piedi si accendono in max luminosità solo a quasi completa accensione delle lampadine plafoniera, causa relè.
Ca
Propondo la mia soluzione per la Luce vano piedi, che magari qualcuno potrebbe trovare interessante.

Preciso il fatto che questa soluzione ha una doppia funzione: cortesia con porte aperte e/o luce di cortesia accesa manualmente e luce di ambiente (luce fioca con fari accesi)

Necessario: basetta 1000 fori
4 diodi polarizzati 1A
2 relè 12V
alimentatore 12VCC->12VCC con controllo su volt e ampere
5 morsetti a vite per scheda pcb a 2 vie, configurati 3+2 (6 poli in ingressi e 4 in uscita)
luci vano piedi (a led possibilmente) che volete

le alimentazioni da prelevare sono: tutte dalla plafoniera anteriore, capi della lampadina sx della plafoniera, per la luce di cortesia sx, capi della lampadina dx della plafoniera per la luce di cortesia dx, positivo e negativo del led rosso che illumina il tunnel centrale.


Faccio una piccola premessa, il funzionamento del dimmeraggio della luce quando le plafoniere si spengono e si accendono, è un pochino balordo, e richiede un po' di attenzione quando si effettuano queste modifiche.

allego schema semplicistico di come realizzare la scheda pcb. per gli addetti ai lavori sarà una bestialità, ma non tutti capiscono schemi elettronici.

Contatto normalmente chiuso non usato.

in questa maniera si ha una diversificazione fra luce vano piedi destra e sinistra, in funzione di quale luce sulla plafoniera si va ad accendere, in più vi fa da luce di ambiente.

Alla fine di tutti i collegamenti, per testare le luci di Ambiente vano piedi, ricordarsi di tarare i volts e gli ampere dell'alimentatore cc in funzione della quantità di luce che volete nel vano piedi di sera per fare ciò fate riferimento al manualetto in dotazione.

piccola precisazione. per chi se ne intende, per semplificare il circuito, il positivo delle lampadine della plafoniera è lo stesso per entrambe le lampadine, pertanto se ne può portare solo uno anche alla scheda pcb, per fare da positivo sia alle bobine dei relè che come ingresso del comune dei relè. restano necessari i 2 "negativi separati"

unico baco: le lampadine vano piedi si accendono in max luminosità solo a quasi completa accensione delle lampadine plafoniera, causa relè.
Ciao. Oggi ho montato le luci a led sia per luce cortesia (quando si accendono i fari) sia quando si aprono le portiere e si accendono. Tutti i collegamenti sono stati presi dalla plafoniera centrale. La mia domanda a te esperto, vorrei ridurre un po la luminosità delle luci di cortesia quando si accendononi fari. Stavo pensando di montare un dimmer o tipo potenziometro degli steri, per intenderci, non so se si possa fare e come collegare. Mi potresti date dei suggerimenti e consigli? Come lampade ho usato quelle canbus recuperabili un po ovunque. Grazie

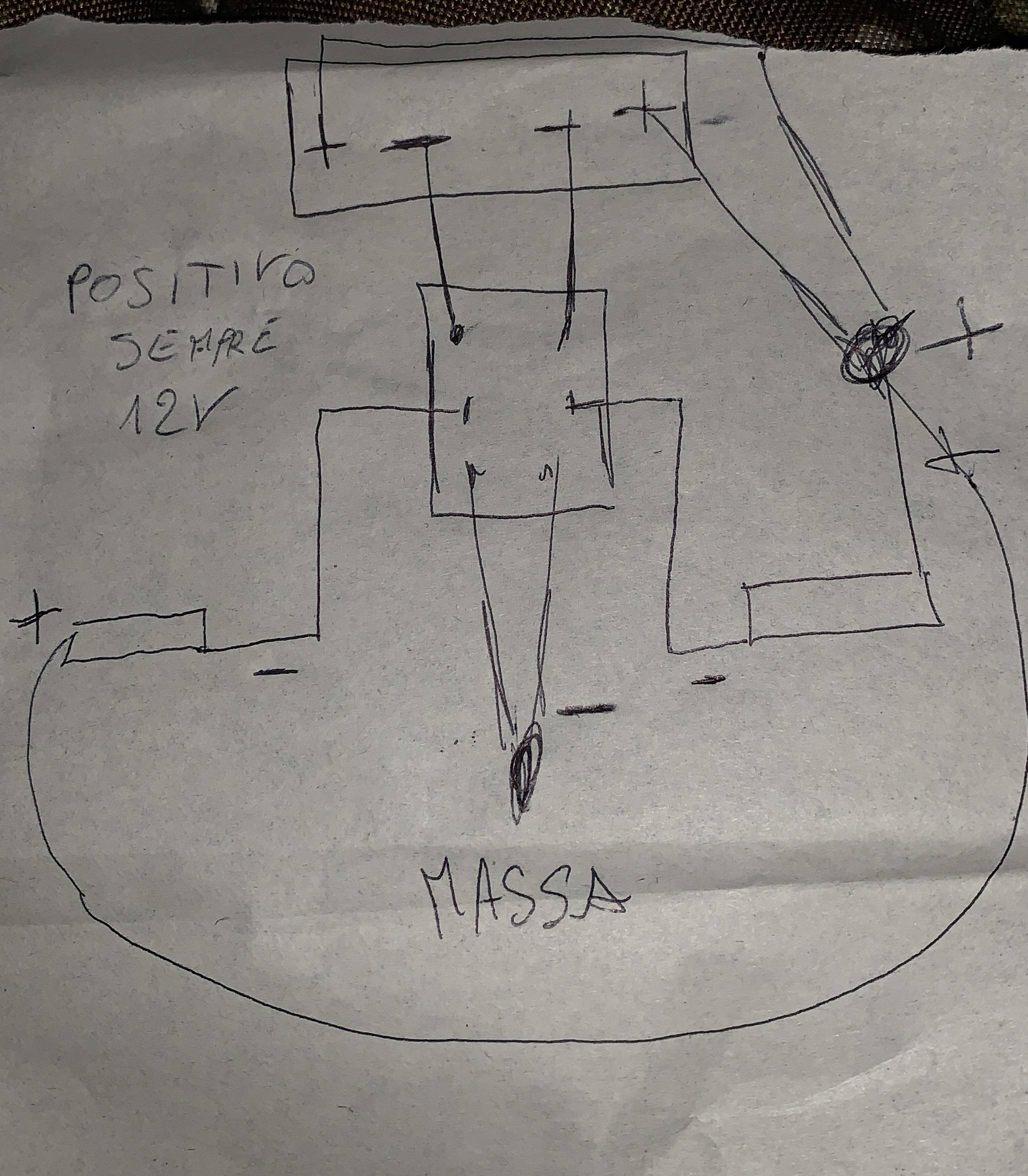

Salve a tutti propongo la mia soluzione… basta solo un deviatore doppio per avere la funzione di accensione con apertura porte e comando autonomo….lascio lo schema dei collegamenti 👌


Allegati

  • E60636CA-D5F8-4AE1-B311-46D35F07E7E0.jpeg
    478.6 KB · Visualizzazioni: 69
