[GUIDA] Aggiunta retrocamera posteriore

[akiminem]

Bisogna ricavare i PIN dal body direttamente vedo se riesco a trovare informazioni al riguardo



[Bpap5240dh]

Grazie mille per la tua disponibilità ad aiutare. Sarò molto felice di ricevere istruzioni.



[akiminem]

Ciao caro ecco le connessioni al body e al display della vettura per quanto riguarda la retrocamera:
Il pin3 della camera che sarebbe l'alimentazione, va al pin8 connettore C7 del body;
il pin2 della camera la lin bus va al pin44 connettore C8 del body;
il pin1 della camera è la massa;
il pin6 della camera va al pin5 del connettore C2 della radio(ETM);
il pin5 della camera va al pin8 del connettore C2 della radio;
il pin4 della camera va al pin7 del connettore C2 della radio.


I connettori del body sono: C7 il connettore in altro destra e il C8 il connettore in alto a sinistra.
Il connettore C2 della radio (ETM) dobbiamo farci aiutre.

saluti



[Kelkome]

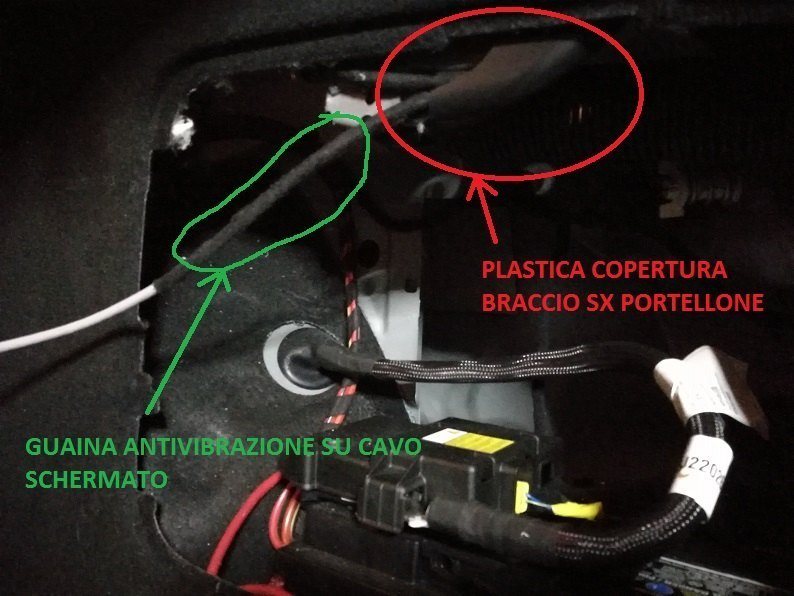

adesso bisogna passare i fili dentro l'abitacolo e per farlo si tolgono alcuni tappo dal rivestimento del portellone bagagliaio, e si infila il cavo che successivamente passerà all'interno del rivestimento in plastica che ricopre il braccio di destra finendo nel vano batteria
Visualizza allegato 160054

A questo punto sfruttando un foro tappato con una spugna da dove passa anche l'alimentazione batteria passiamo dal lato passeggero posteriore
Visualizza allegato 160055

Sgusciando quindi

Visualizza allegato 160056

Visualizza allegato 160057

Visualizza allegato 160058

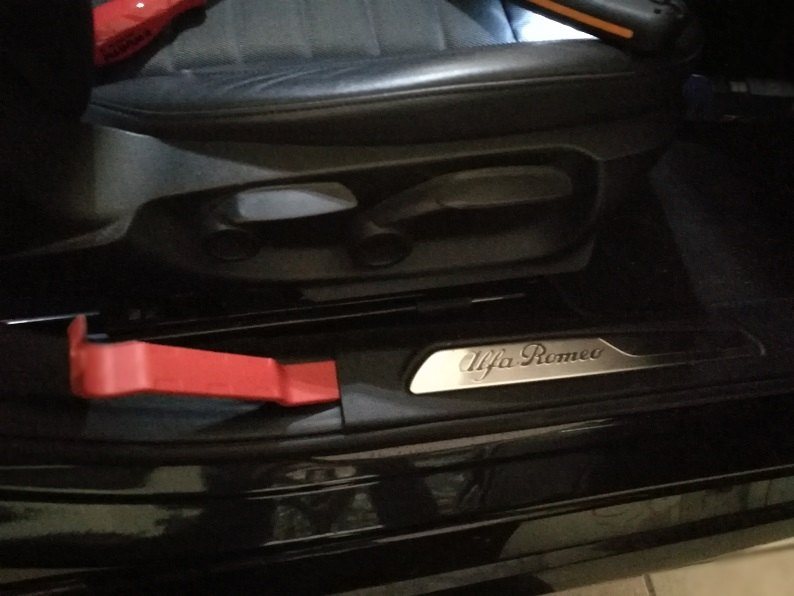

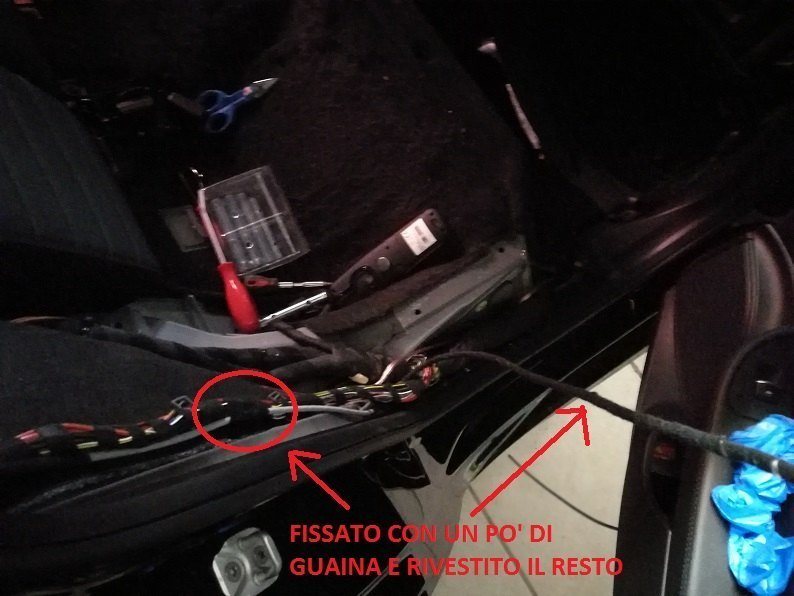

tolto il battitacco lato passeggero posteriore come da foto e rivestito il cavo che poggerà sul fondo dell'auto, procederemo col togliere pure quello anteriore passeggero

Visualizza allegato 160059

quindi senza togliere il rivestimento montante gli si fa scorrere sotto il cavo che sono una ventina di centimetri da urlo e si arriva davanti

Visualizza allegato 160060

c'è quindi da scastrare la parte in plastica segnata in verde sotto il quale sta il connettore visibile nella foto successiva che arriva dal cablaggio della centralina motore (attenti che sia sta plastica che il battitacco posteriore hanno oltre agli incastri una vite di fissaggio)

Visualizza allegato 160061

io per comodità ho tolto tappetino passeggero e scoperto la centralina per avere tutto sott'occhio

Visualizza allegato 160062

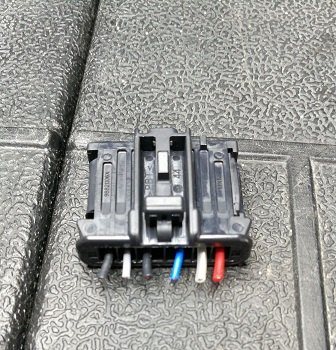

quindi un bel taglio netto

Visualizza allegato 160063

e il collegamento, seguendo lo schema che ho disegnato seguendo le indicazioni che con dedizione e follia, soprattutto FOLLIA mista molto impegno spulciando manuali vari reperiti (nessuno saprà mai come) ha partorito il buon Paopas78

Visualizza allegato 160064

Personalmente ci ho inserito in mezzo un connettore a crimpare in virtù di quello tagliato visto che non sapevo come trovare il compagno.


Alla fine se avete fatto tutto correttamente, io ho testato che sul lato camera il connettore avesse i 12v di alimentazione sul pin giusto, la massa e circa 8.3V sul pin rete can

Ciao, complimenti per la guida e per il lavoro.. ti volevo chiedere una informazione: dovrei collegare una dash cam posteriore e quindi far passare i cavi fino alla parte anteriore. Secondo te posso sgusciare quella plastica posteriore dove c’è l’airbag per poi sgusciare anche la plastica sotto e scendere fino al battitacco? Mi spaventa essendo che ci sta l'airbag.



[Medioman92]

Ciao, complimenti per la guida e per il lavoro.. ti volevo chiedere una informazione: dovrei collegare una dash cam posteriore e quindi far passare i cavi fino alla parte anteriore. Secondo te posso sgusciare quella plastica posteriore dove c’è l’airbag per poi sgusciare anche la plastica sotto e scendere fino al battitacco? Mi spaventa essendo che ci sta l'airbag.

Se hai una molla passacavi di vetroresina non serve nemmeno spostare le plastiche. Diversamente fintanto che stacchi la batteria e non vai a toccare i connettori degli airbag non succede nulla



[Kelkome]

Se hai una molla passacavi di vetroresina non serve nemmeno spostare le plastiche. Diversamente fintanto che stacchi la batteria e non vai a toccare i connettori degli airbag non succede nulla

Non ho mai visto una molla passacavi però posso immaginare il funzionamento.. grazie.. adesso vedo un po’ se riesco a trovarla..



[ziopalm]

Non ho mai visto una molla passacavi però posso immaginare il funzionamento.. grazie.. adesso vedo un po’ se riesco a trovarla..

detta anche sonda da elettricisti



[zampal90]

Buongiorno a tutti, non riesco a trovare il cavo adatto, qualcuno mi può aiutare? ho provato a comprare un 5 fili + schermatura ma è arrivato 28 AWG, i trefoli sono microscopici



[zampal90]

® ELETTRO CAVI K - CAVO SCHERMATO FR2OHH2R 6x0,50 mm² GOMMATO ANTIFIAMMA MULTIPOLARE FLESSIBILE 6 POLI 10 METRI : Amazon.it: Fai da te

® ELETTRO CAVI K - CAVO SCHERMATO FR2OHH2R 6x0,50 mm² GOMMATO ANTIFIAMMA MULTIPOLARE FLESSIBILE 6 POLI 10 METRI : Amazon.it: Fai da te

www.amazon.it

forse questo potrebbe andare? ha un cavo di troppo ma lo lascerei inutilizzato



[GenTLe]

Buongiorno a tutti, non riesco a trovare il cavo adatto, qualcuno mi può aiutare? ho provato a comprare un 5 fili + schermatura ma è arrivato 28 AWG, i trefoli sono microscopici

Io ho usato questo. AWG22, 5 anime. Perfetto. 8m sono sufficienti. Pagato circa 18€
