Una guida per montare in Aftermarket il sub Bose su Alfa Giulietta ovviamente con impianto standard.
La buona notizia è che non c'è bisogno di smontare l'autoradio.
La cattiva notizia è che non vi basta acquistare il solo sub Bose.

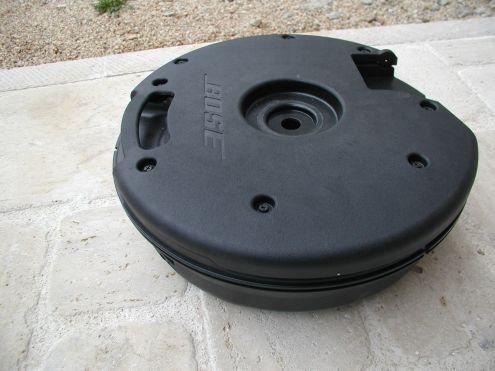

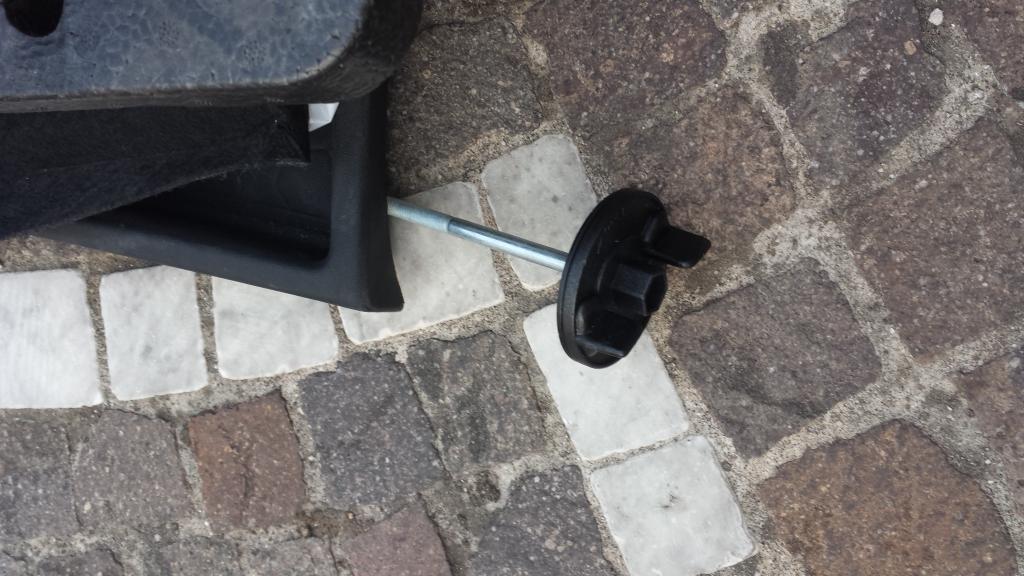

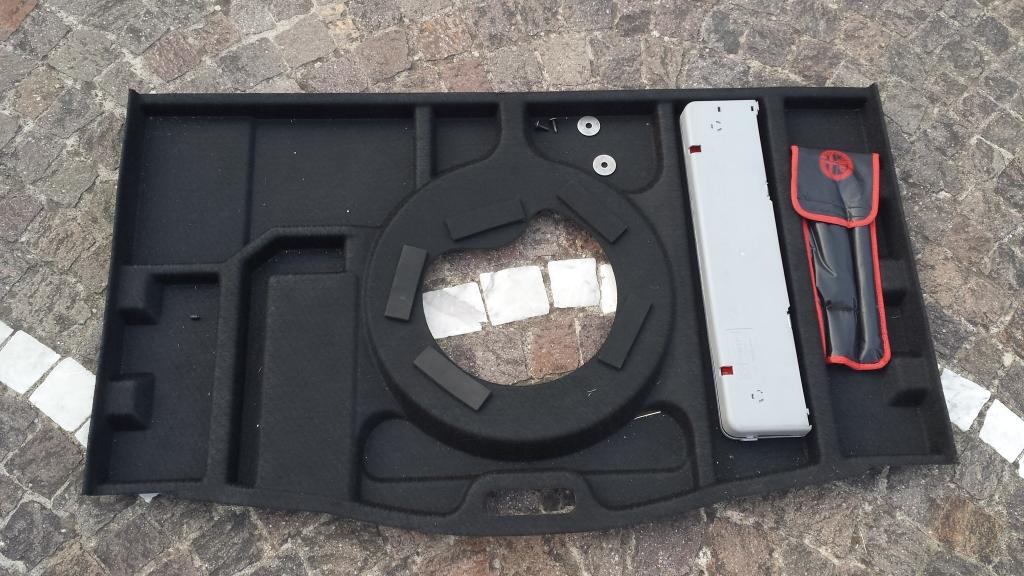

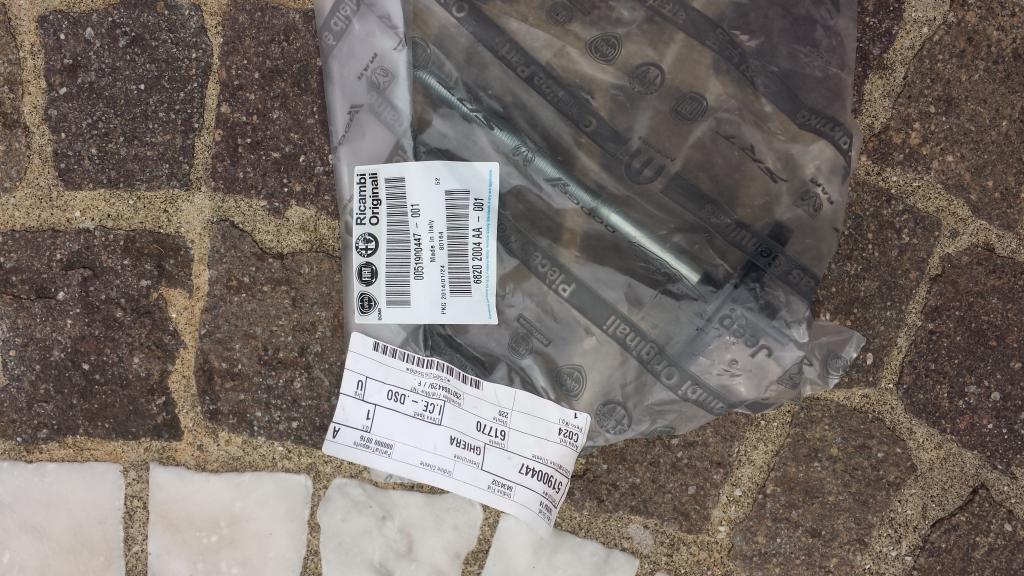

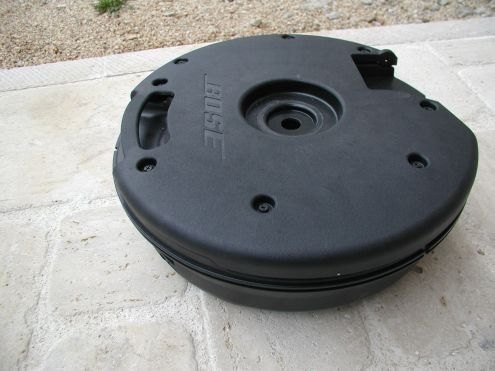

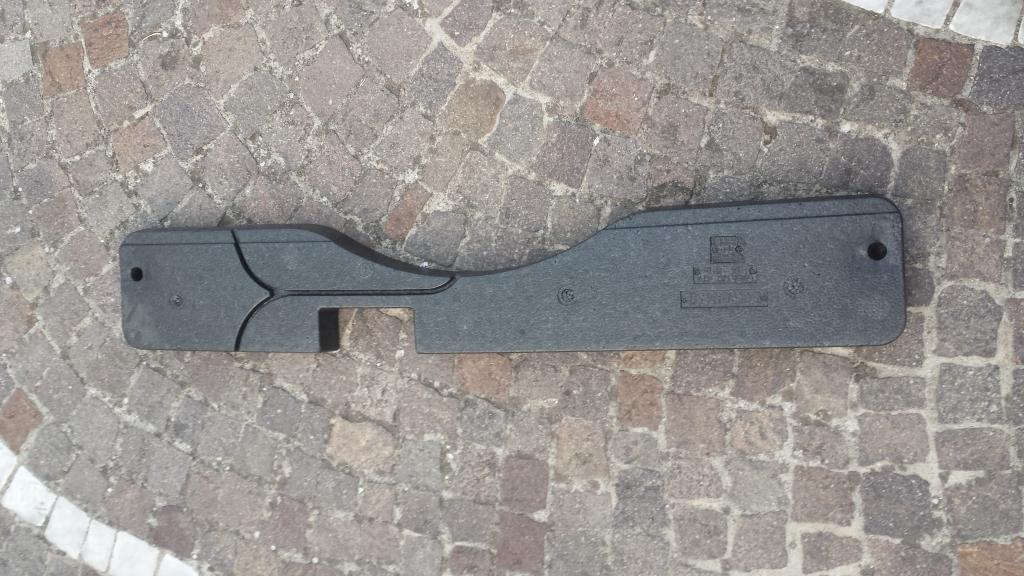

Necessitate infatti del Sub Bose da ruota di scorta (con relativo spinotto), della paratia in polistirolo, del vano attrezzato del baule e della ghiera di fissaggio.
Nell'ordine:
Visualizza allegato 134217
Visualizza allegato 134218
Visualizza allegato 134219
Visualizza allegato 134220

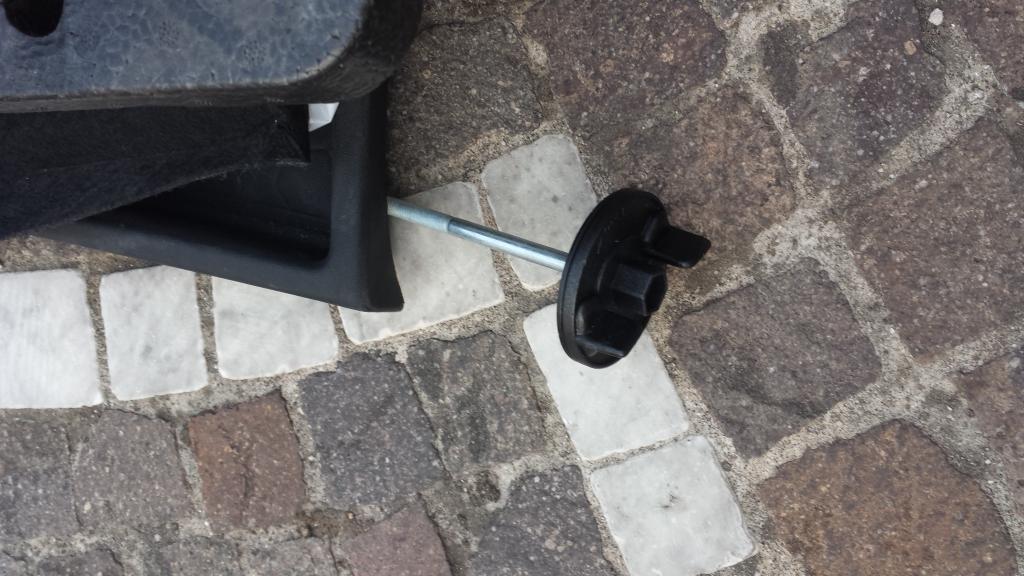

qui si vede meglio:
Visualizza allegato 134221
Passiamo al montaggio.

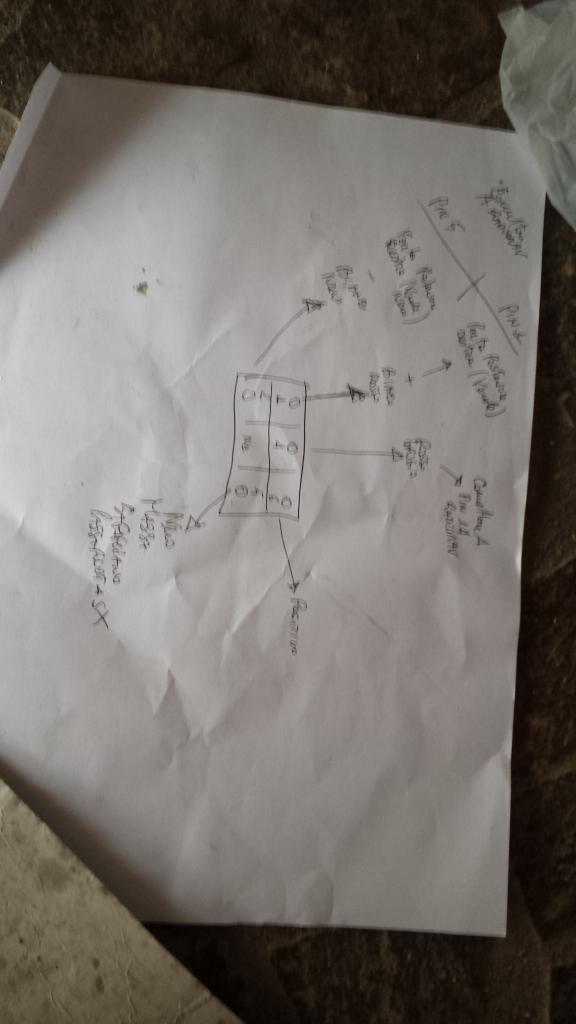

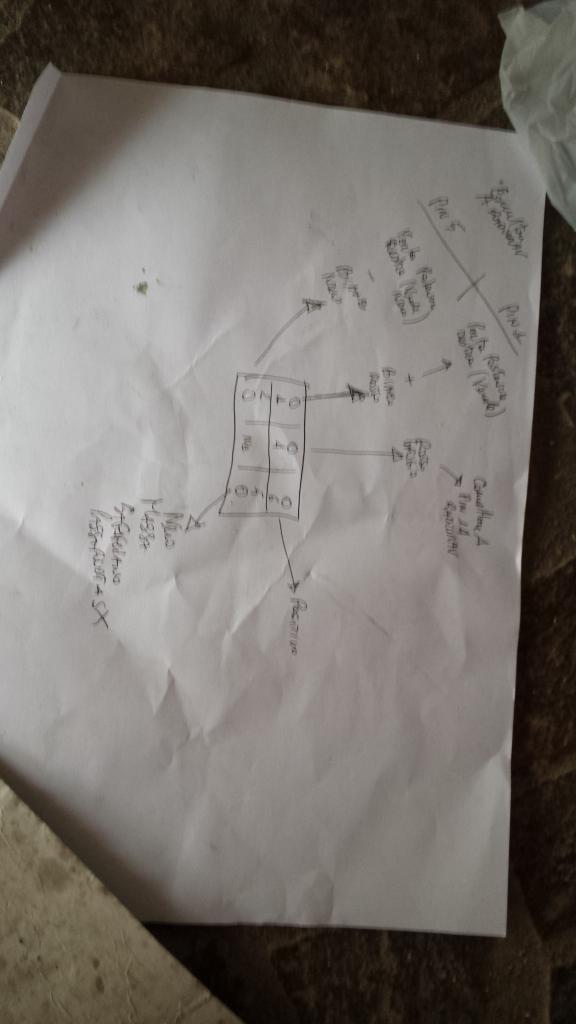

questo lo schema che riepilogo:
Sono 6 Pin
- positivo altoparlante (bianco rosso)
- negativo altoparlante (bianco nero)
- vuoto
- consenso accensione (rosso grigio)
- positivo (rosso)
- negativo (nero)
Visualizza allegato 134222

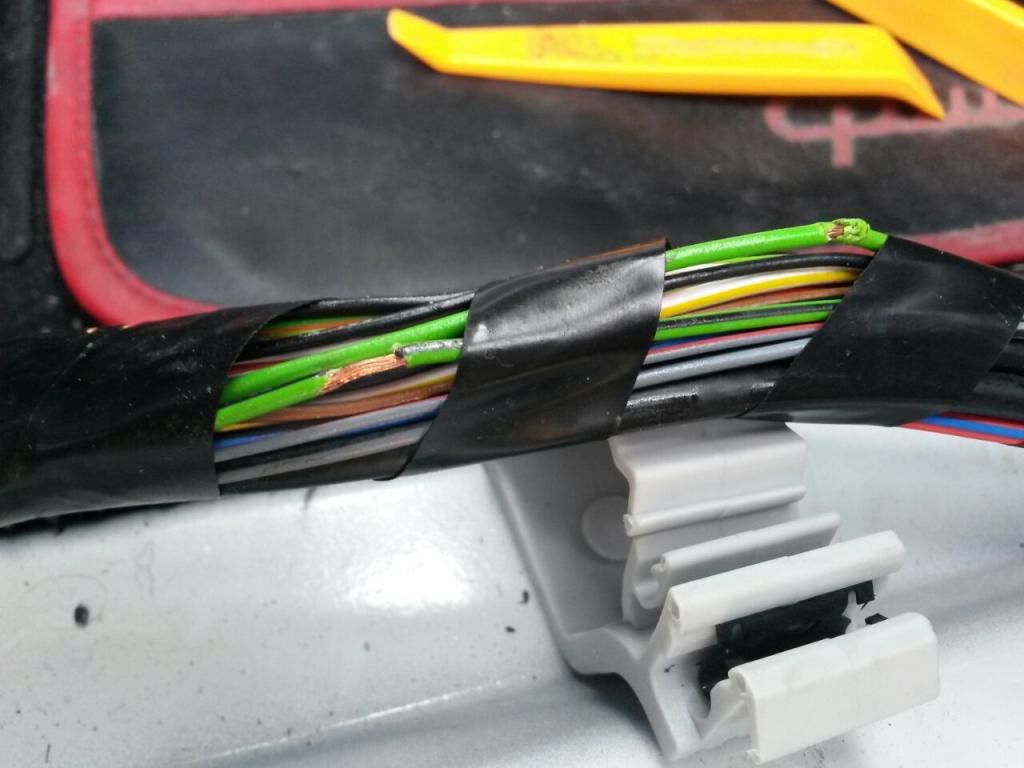

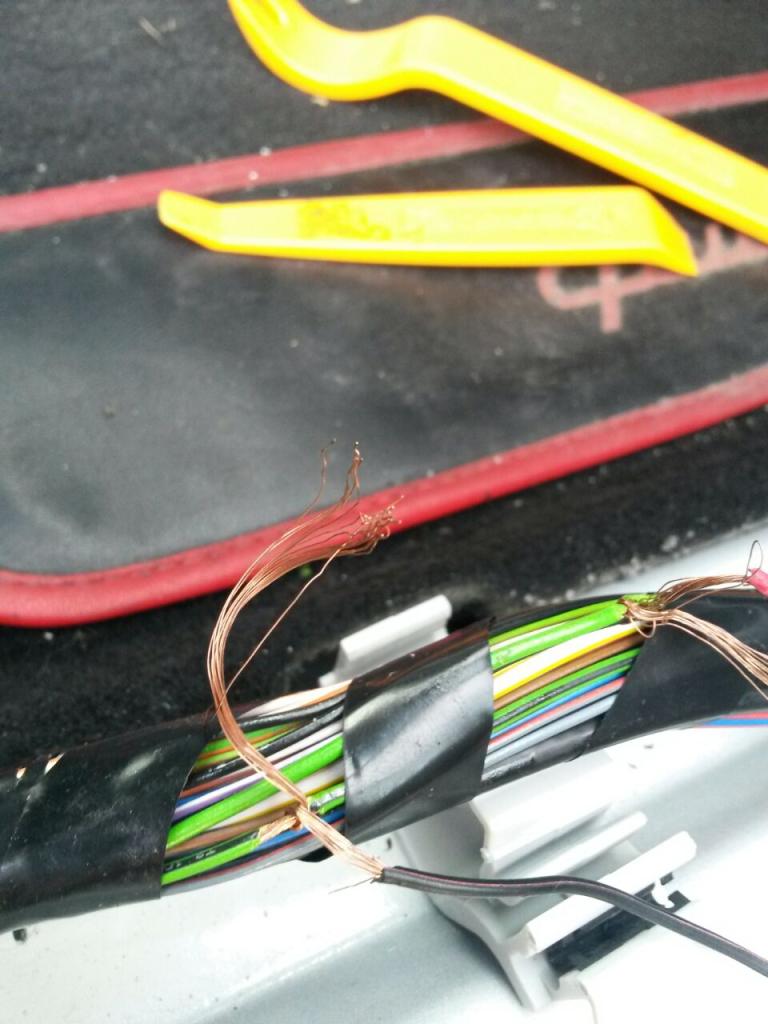

Intercettate sotto il battitacco della porta anteriore lato passeggero i due fili Verde e Verde/Nero dell'altoparlante posteriore destro.
Visualizza allegato 134223
Qui collegate i fili Bianco rosso e Bianco nero del sub Bose.
Visualizza allegato 134224

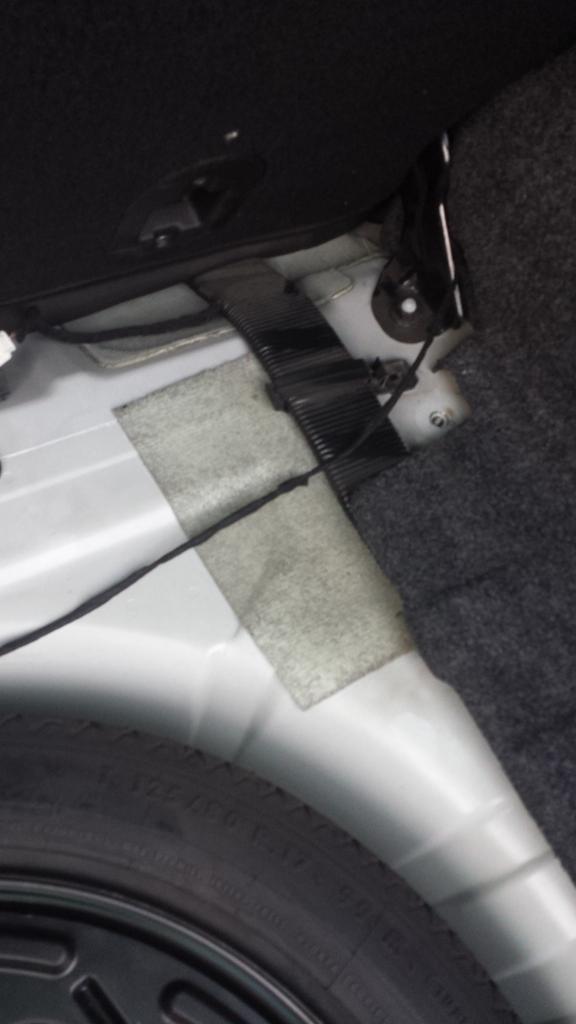

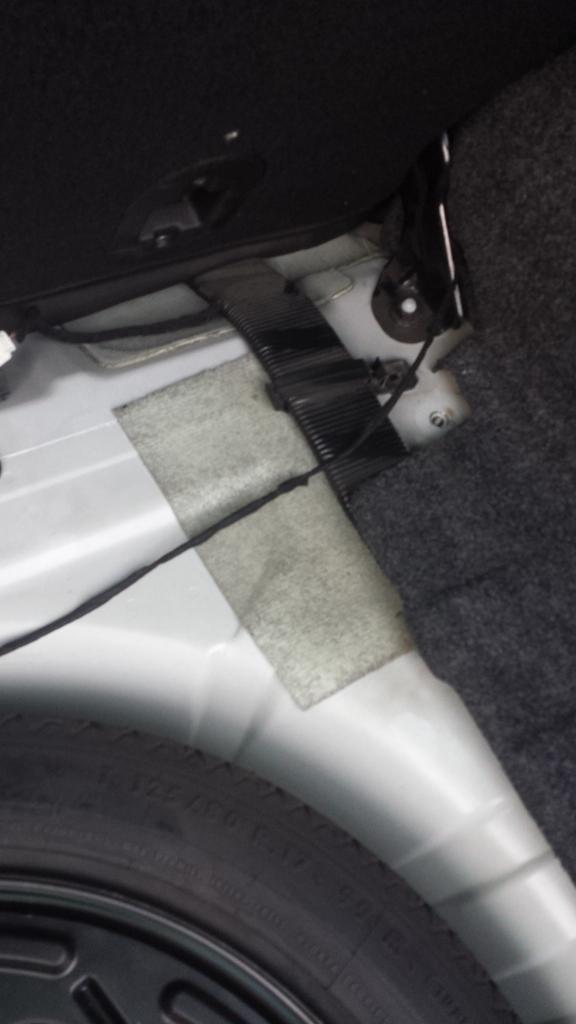

Fate passare il cavetto fino al baule, così:
Visualizza allegato 134225

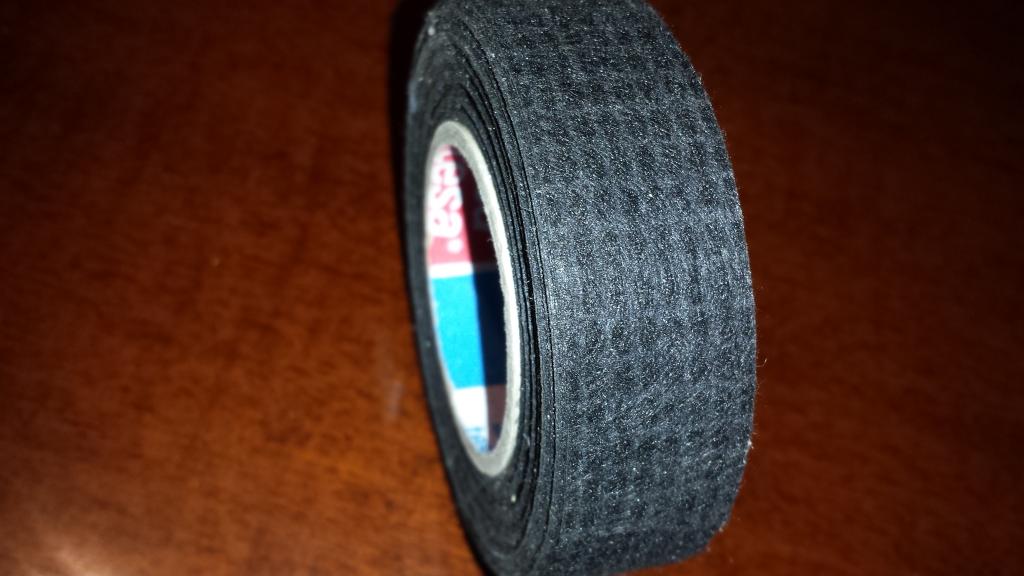

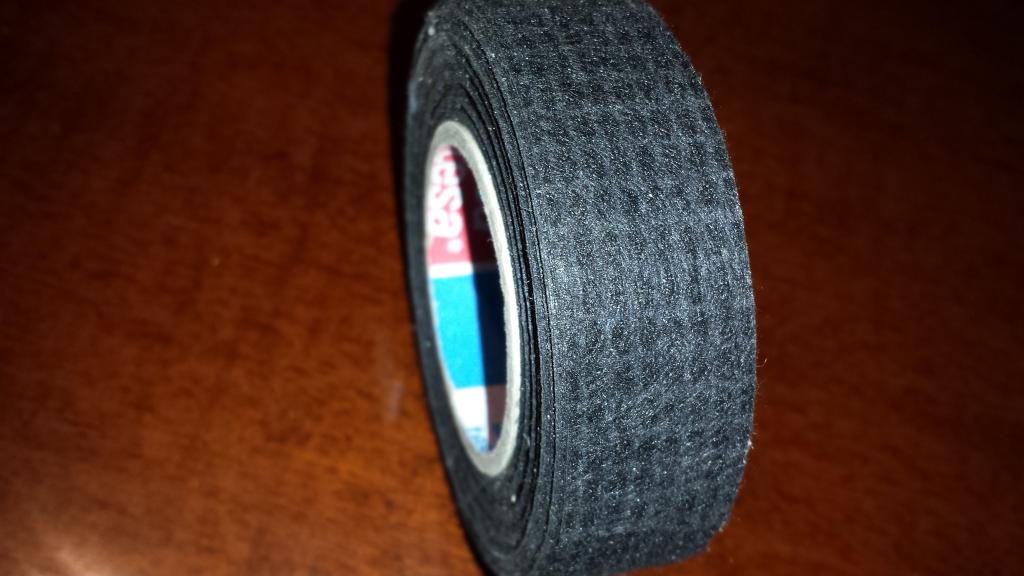

Per realizzare un lavoro pulito e del tutto identico all'originale (oltre che per evitare rumori parassiti) nastrate il cavetto con del nastro telato/felpato
Visualizza allegato 134226
Ora che avete collegato i cavi segnale, bisogna passare al segnale di consenso accensione e della massa.

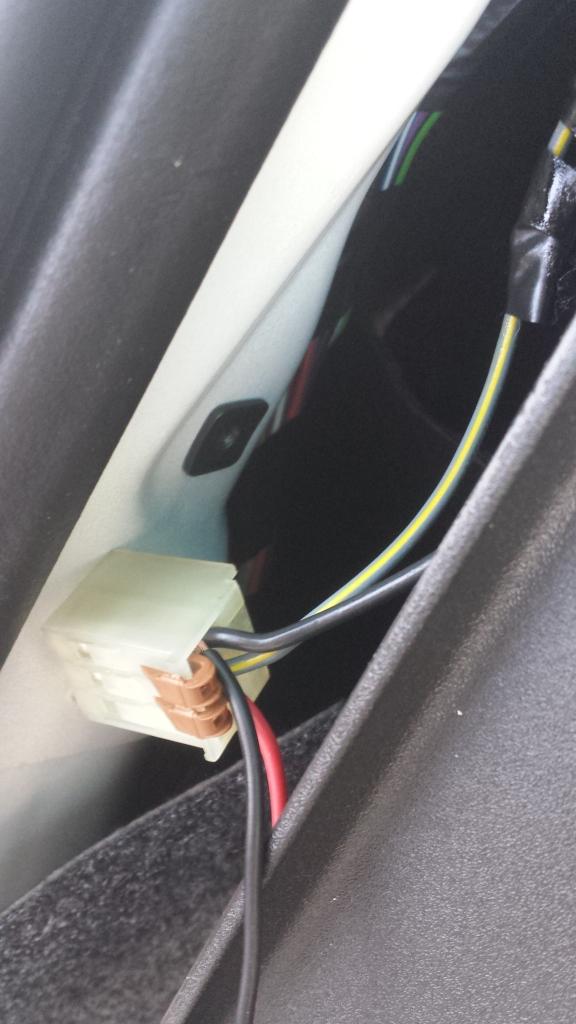

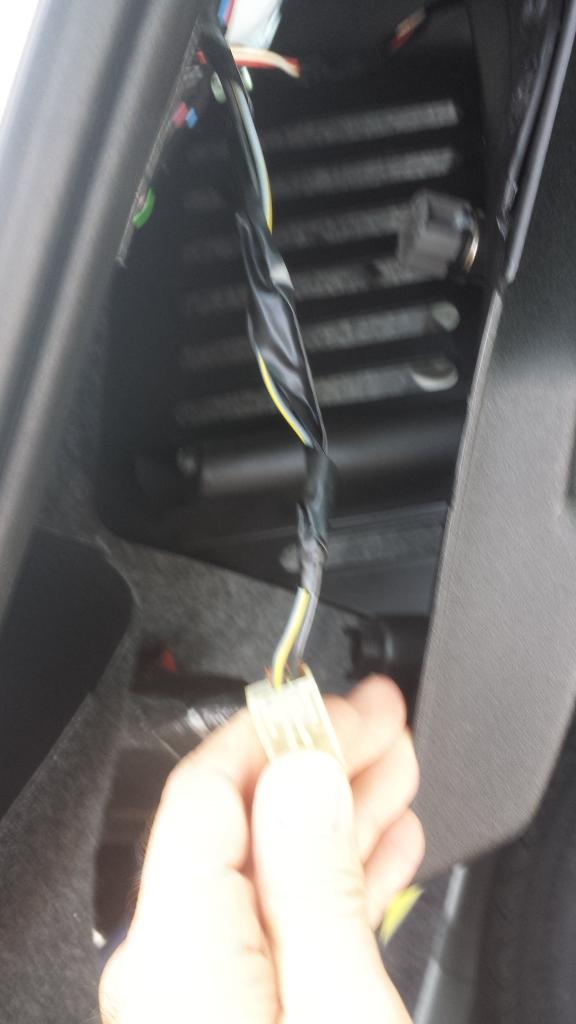

Nel baule avete la presa 12v, ebbene da lì prelevate i due segnali, sdoppiando i cavi.
Visualizza allegato 134227
Visualizza allegato 134228
Fatto ciò abbiamo quasi terminato, resta solo il positivo sottochiave.

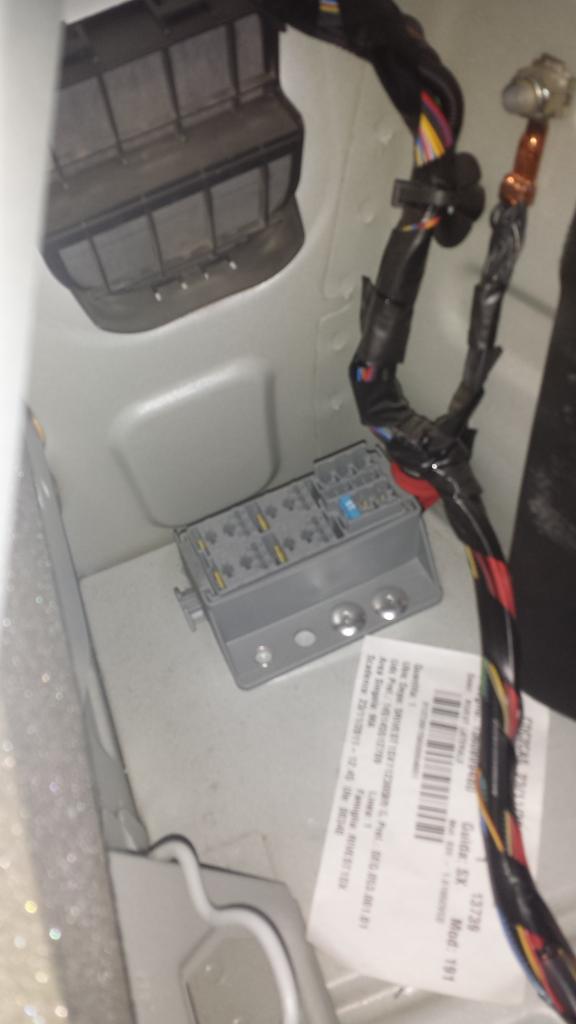

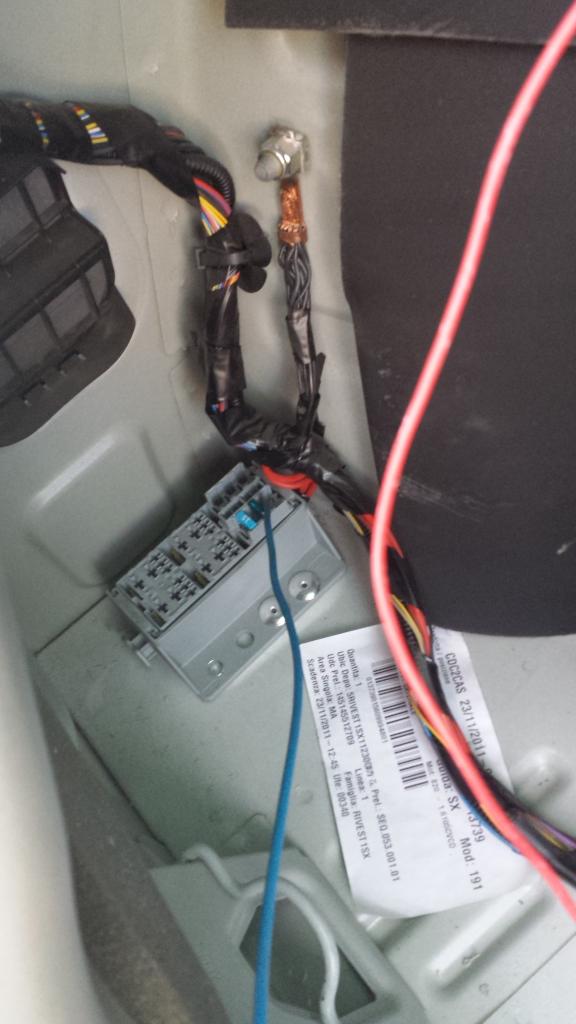

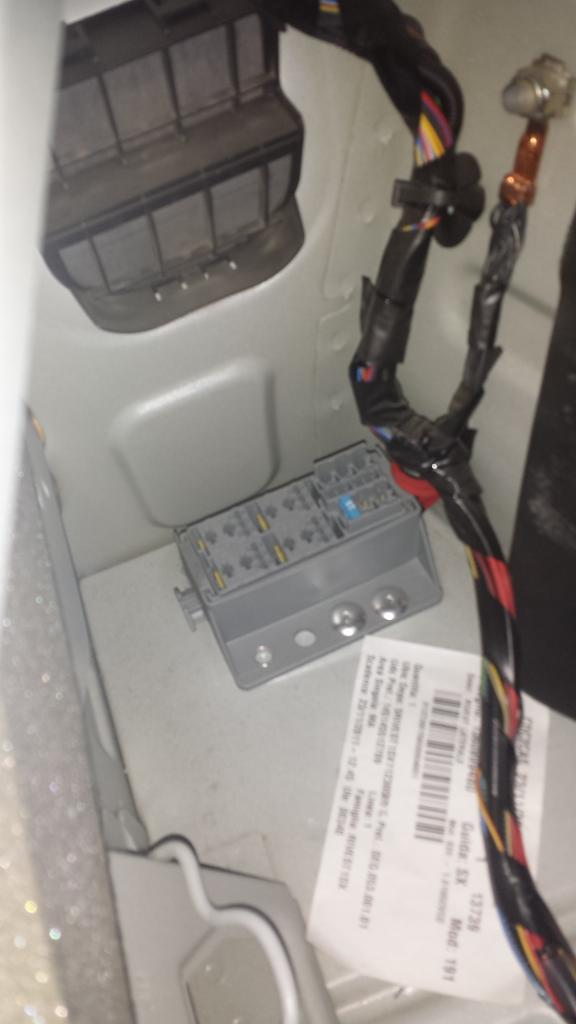

Mamma Alfa, ha previsto una fusibiliera appena sotto la presa 12v, nel piccolo anfratto del lato sinistro del bagagliaio.
Basta spostare il rivestimento e la trovate.
Visualizza allegato 134229

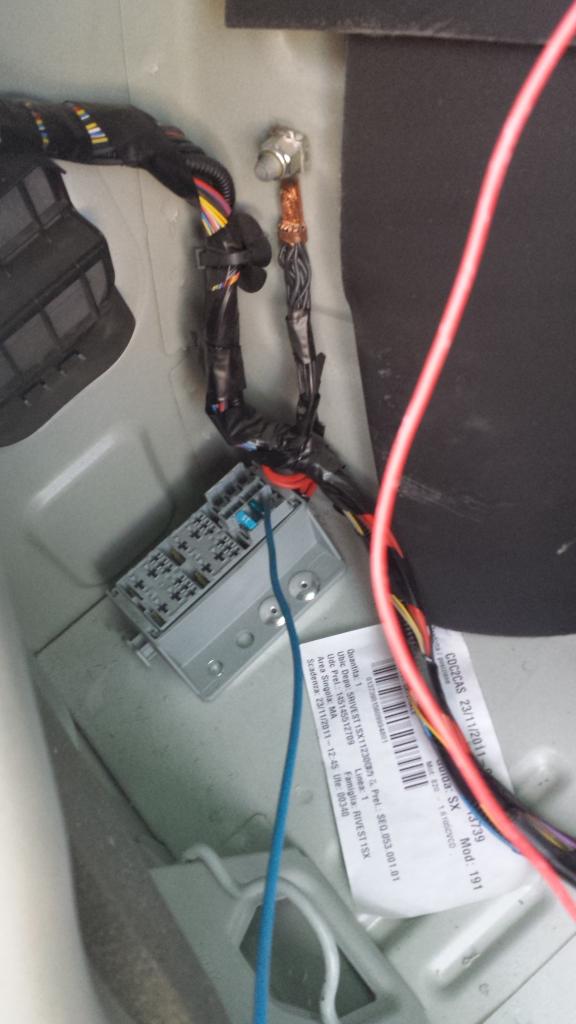

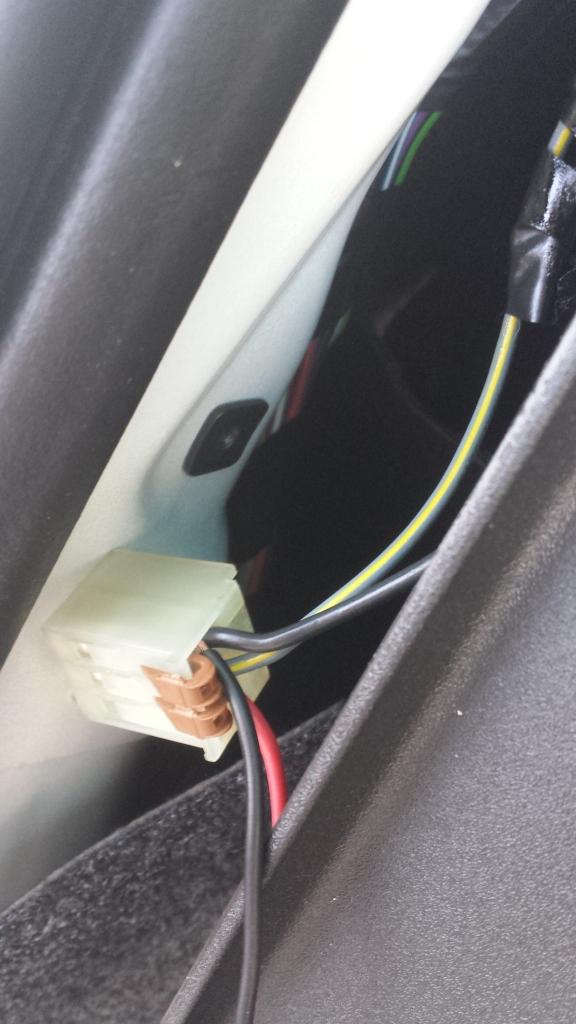

Una volta individuata, procuratevi un fusibile da 15A e collegateci insieme il cavo del positivo sotto chiave.
Visualizza allegato 134230
Ora i collegamenti elettrici sono terminati.

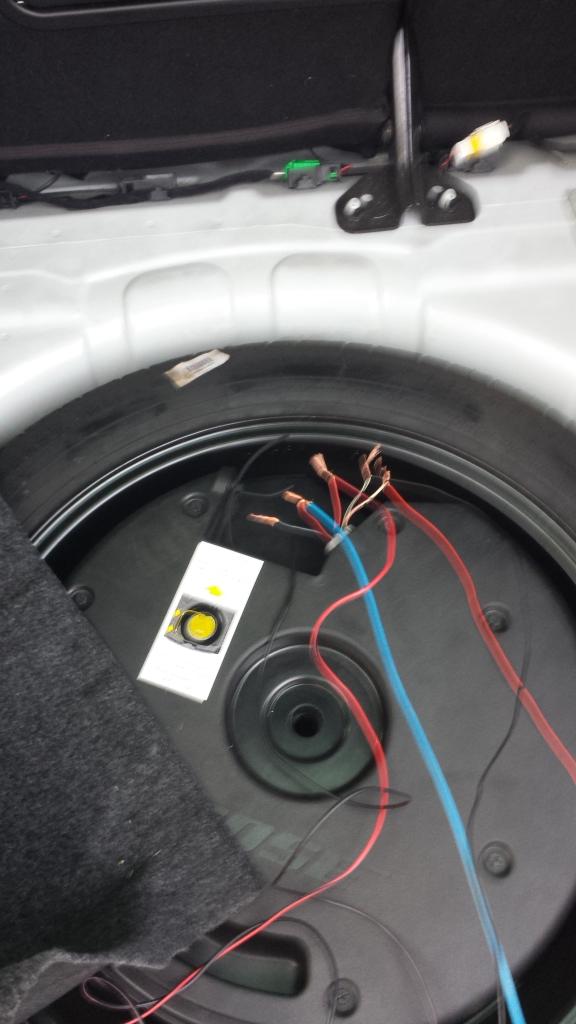

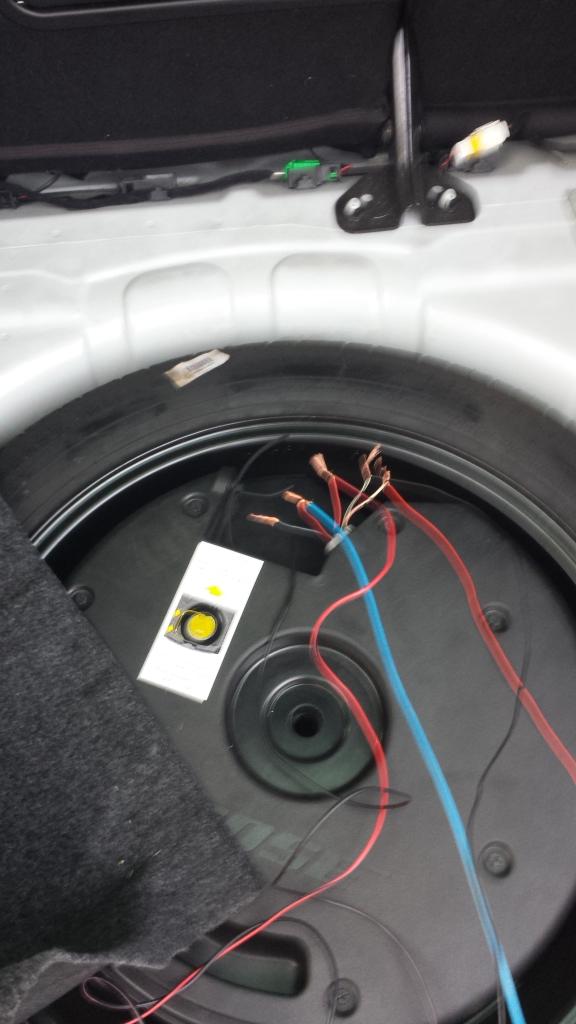

Vi consiglio di fare una prova di funzionamento, prima di fissare tutto.
Visualizza allegato 134231

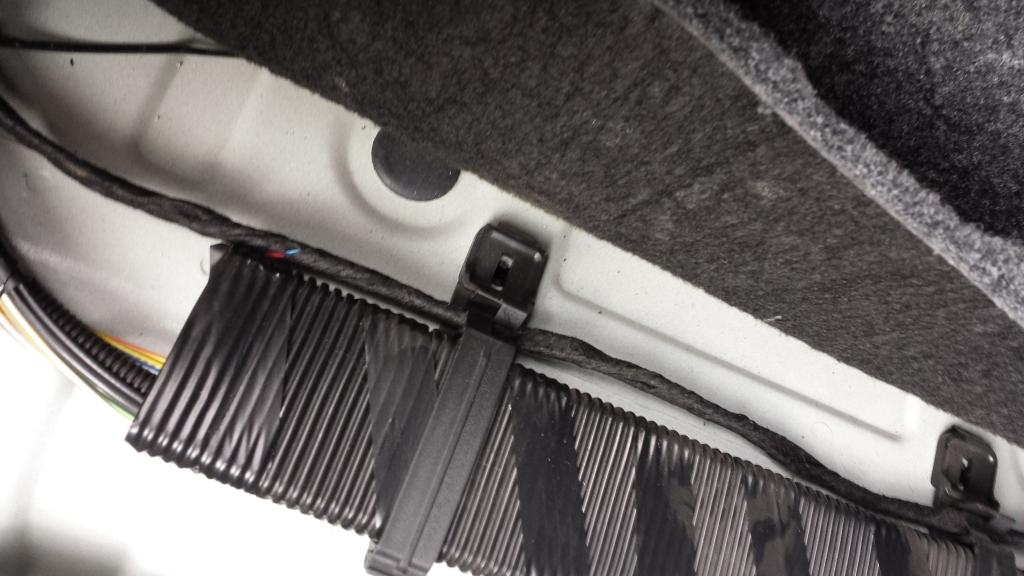

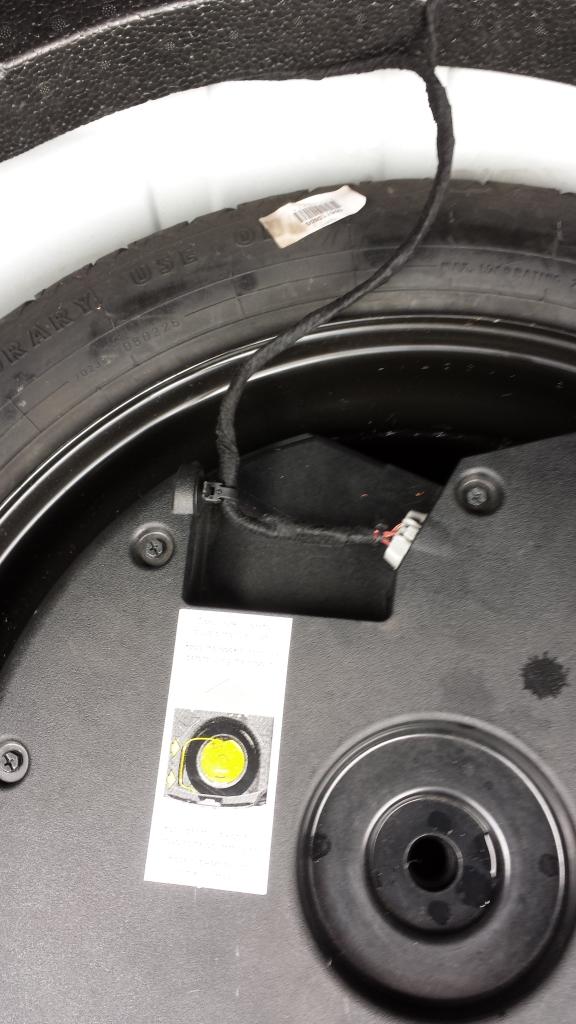

Verificato che è tutto funzionante, nastrate tutto il cablaggio con il natro telato e fate passare il cavo fissandolo nella canaletta in plastica che percorre il vano ruota fino al sedile posteriore.
Visualizza allegato 134232

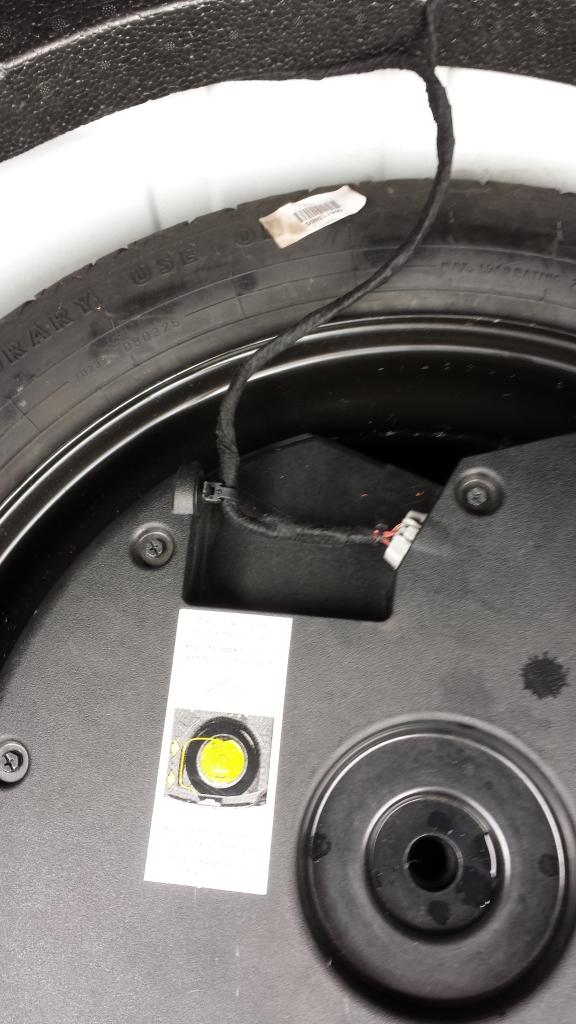

Intercettate i due cavi segnale che provengono dal lato destro e nastrateli insieme.
Visualizza allegato 134233

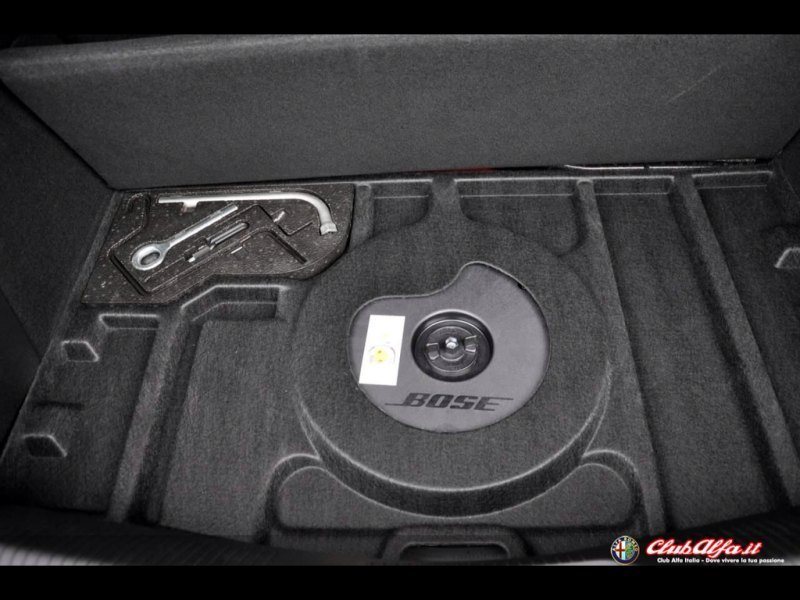

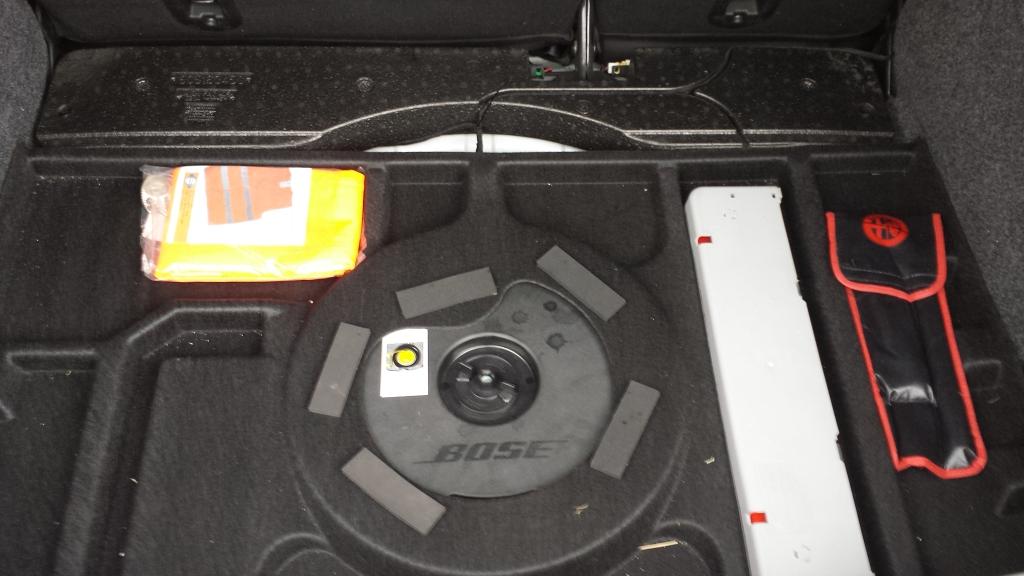

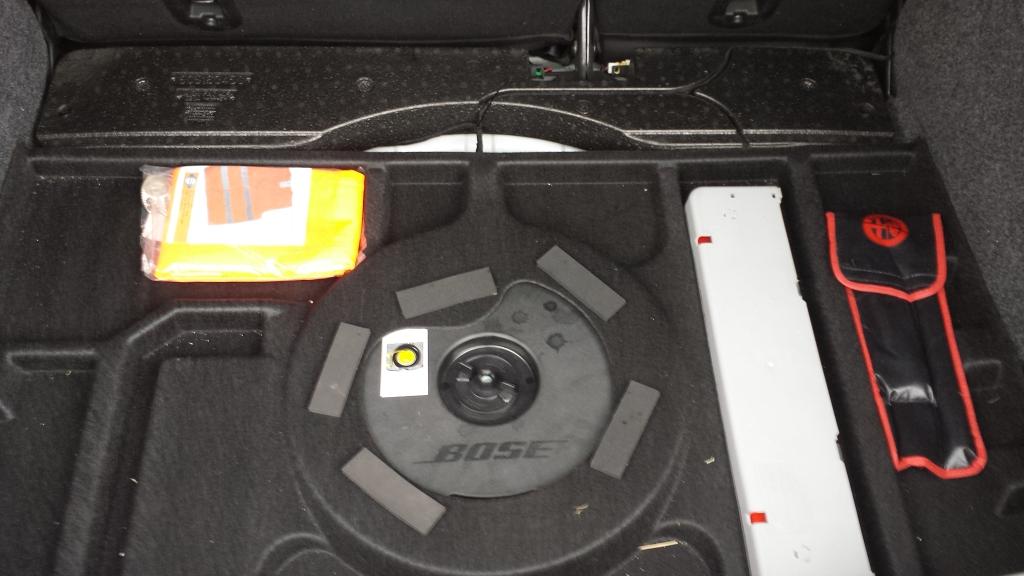

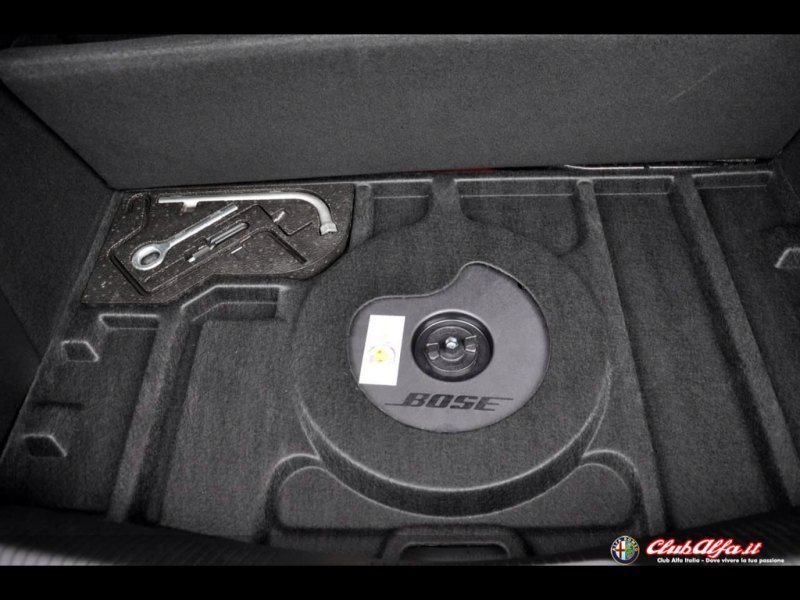

Con quest'ultimo passaggio abbiamo terminato, non resta che rimontare tutto.
Visualizza allegato 134234
Visualizza allegato 134235
