[GUIDA]Illuminazione ambiente - Vano portaoggetti

[alfamike83]

Ecco il risultato finale

Visualizza allegato 160716

Materiale occorrente:

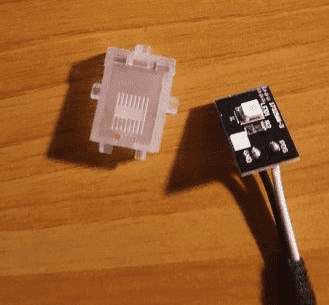

nr.2 plafoniere codice 50539105
Visualizza allegato 160714


nr.1 connettore della TE connectivity codice 2138557 con relativi terminali codice 2098762-1
Visualizza allegato 160718


nr.2 terminali TE connectivity 5-1418760-1
Visualizza allegato 160717

per cablare il connettore D048(si trova nella parte posteriore del tunnel)
Visualizza allegato 160715


Unica seccatura è che va tolto il tunnel centrale.
Le plafoniere sono reperibili presso autoricambi Alfa Romeo, il resto del materiale l'ho ordinato direttamente dal produttore.

Ecco il risultato finale

Visualizza allegato 160716

Materiale occorrente:

nr.2 plafoniere codice 50539105
Visualizza allegato 160714


nr.1 connettore della TE connectivity codice 2138557 con relativi terminali codice 2098762-1
Visualizza allegato 160718


nr.2 terminali TE connectivity 5-1418760-1
Visualizza allegato 160717

per cablare il connettore D048(si trova nella parte posteriore del tunnel)
Visualizza allegato 160715


Unica seccatura è che va tolto il tunnel centrale.
Le plafoniere sono reperibili presso autoricambi Alfa Romeo, il resto del materiale l'ho ordinato direttamente dal produttore.

Pietro puoi spiegare esattamente quali sono i pin dove prendere il pos e neg per l illuminazione ambiente?



[LupiVeloce]

Ciao, ho preso corrente dal positivo e negativo del led che illumina la presa usb sotto i comandi clima. Ho preferito fare così per non complicarmi la vita funziona perfettamente e le plafoniere sono collegate assieme alle altre, quindi da infotainment si riesce a regolare la luminosità

io fatò così...c'è un cable gialo + ,Nero - Vero? nell' modulo USB vero?
ma..dobe ci sonno Messi I led..?.
a bisogno smontare il tunel per fissare i led ? o si può accedere se si staca il modulo USB e magari la mostrina?



[Aspide76]

Potete mettere una guida come smontare il tunnel centrale che non la trovo?
Grazie.



[LupiVeloce]

più su in questo Post



[LupiVeloce]

ma dove vanno messi y 2 led?
?????
le 12 v le prenderò del USB sopravichieri che è illuminato....

ma i led non so dove se inserisco...???
grazie



[Pietro79]

ma dove vanno messi y 2 led?
?????
le 12 v le prenderò del USB sopravichieri che è illuminato....

ma i led non so dove se inserisco...???
grazieVisualizza allegato 200029

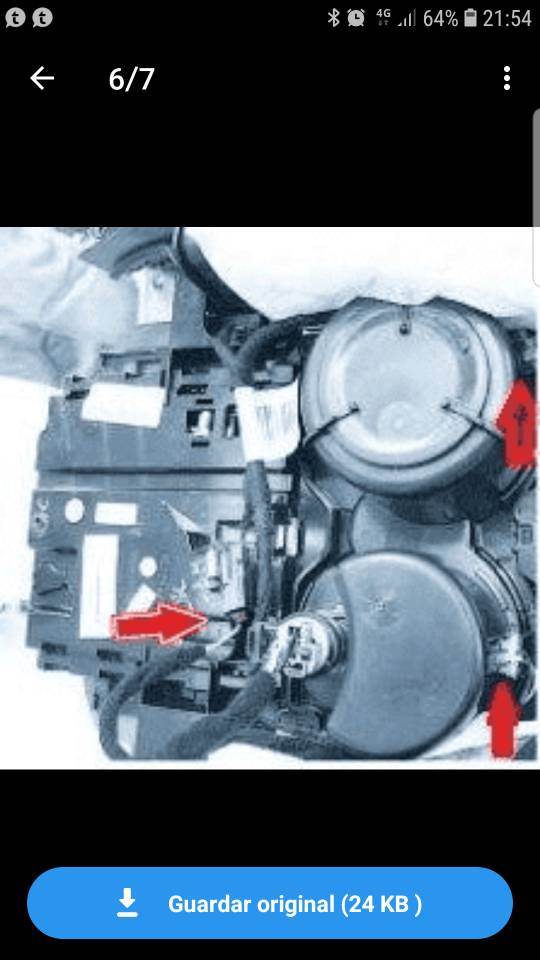

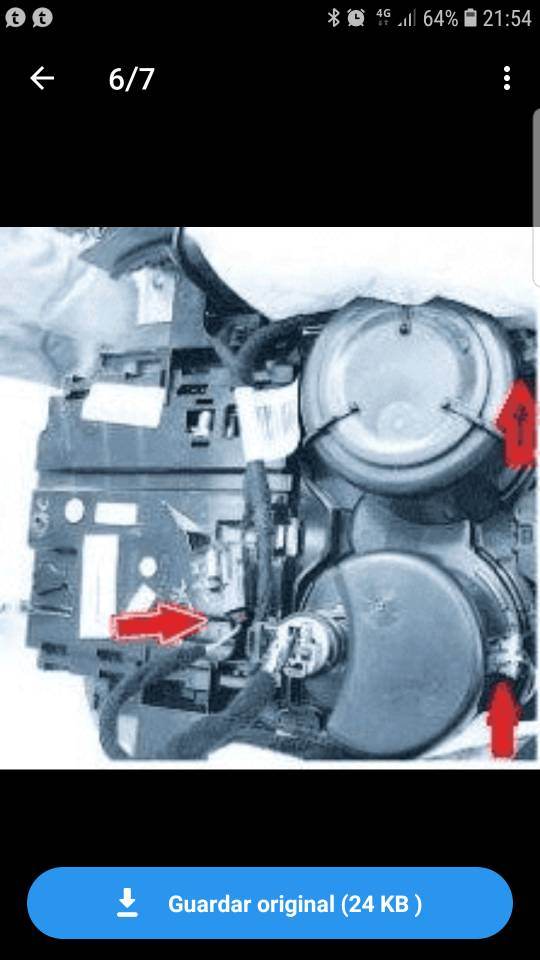

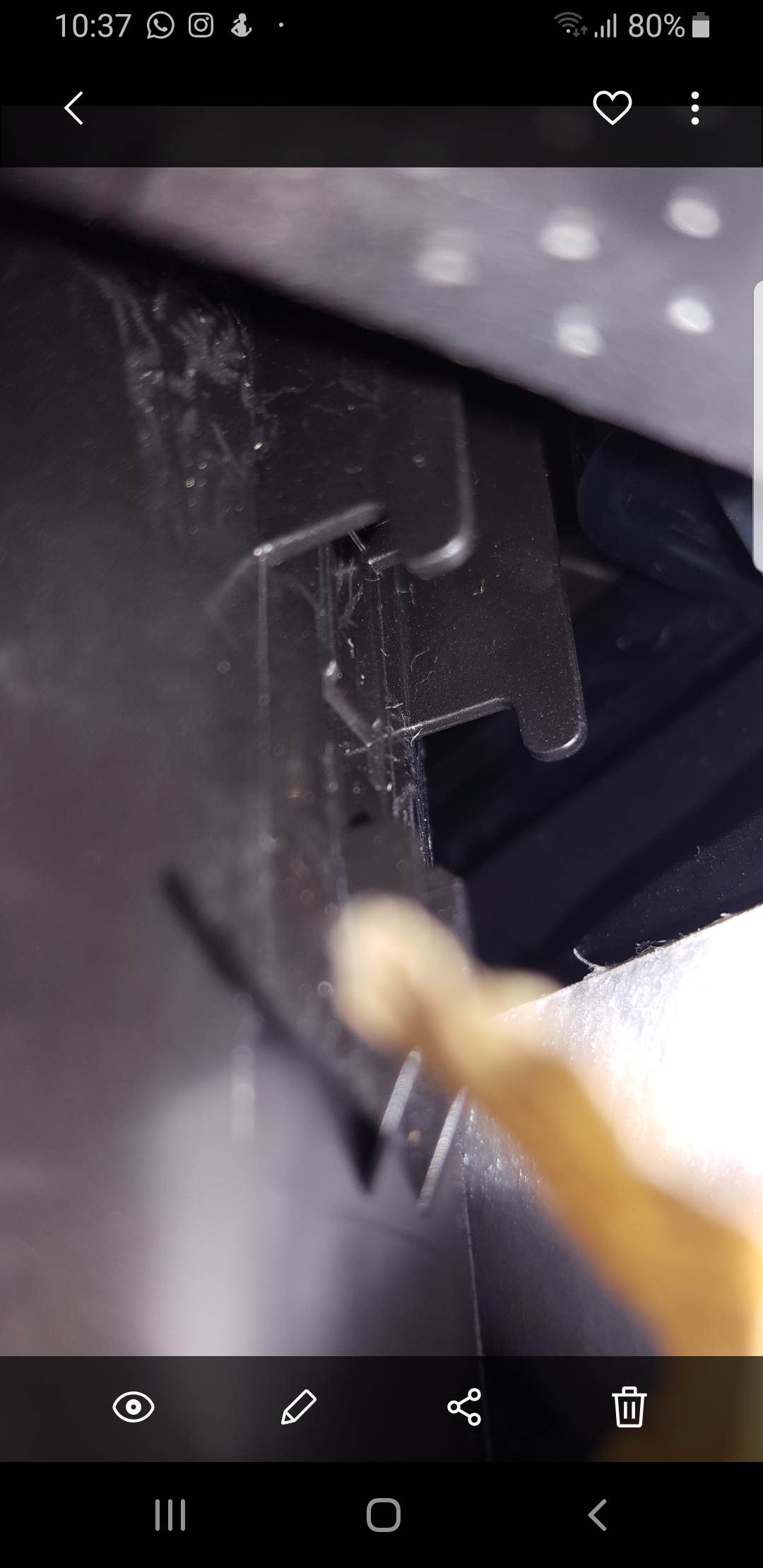

Si incastrano dove vedi le due freccette a destra della foto



[LupiVeloce]

grazie ma non si può stacare solo i portavichieri?
io prendo le 12 v dal USB centrale...

????



[LupiVeloce]

como poseo acedeee a quelli posti dei led? senza smontare il tunel?



[LupiVeloce]

2017-2019 ALFA ROMEO GIULIA 952 CENTER CONSOLE SHIFTER TRIM CUPHOLDER SET OEM | eBay



[LupiVeloce]

2017-2019 ALFA ROMEO GIULIA 952 CENTER CONSOLE SHIFTER TRIM CUPHOLDER SET OEM | eBay

ho fatto tutti i led sottopancia e portiere.i manca portavichieri
qualcuno sa sì se può. montare i led sultanto staccando i portavichieri? senza smontare tutto il
tunel?
grazie
