Miglioramento impianto Harman Kardon Giulia

Wow!!
C'è solo da fare i complimenti per il lavoro fatto e il report qui sul forum!

  • Like
Reactions: populus

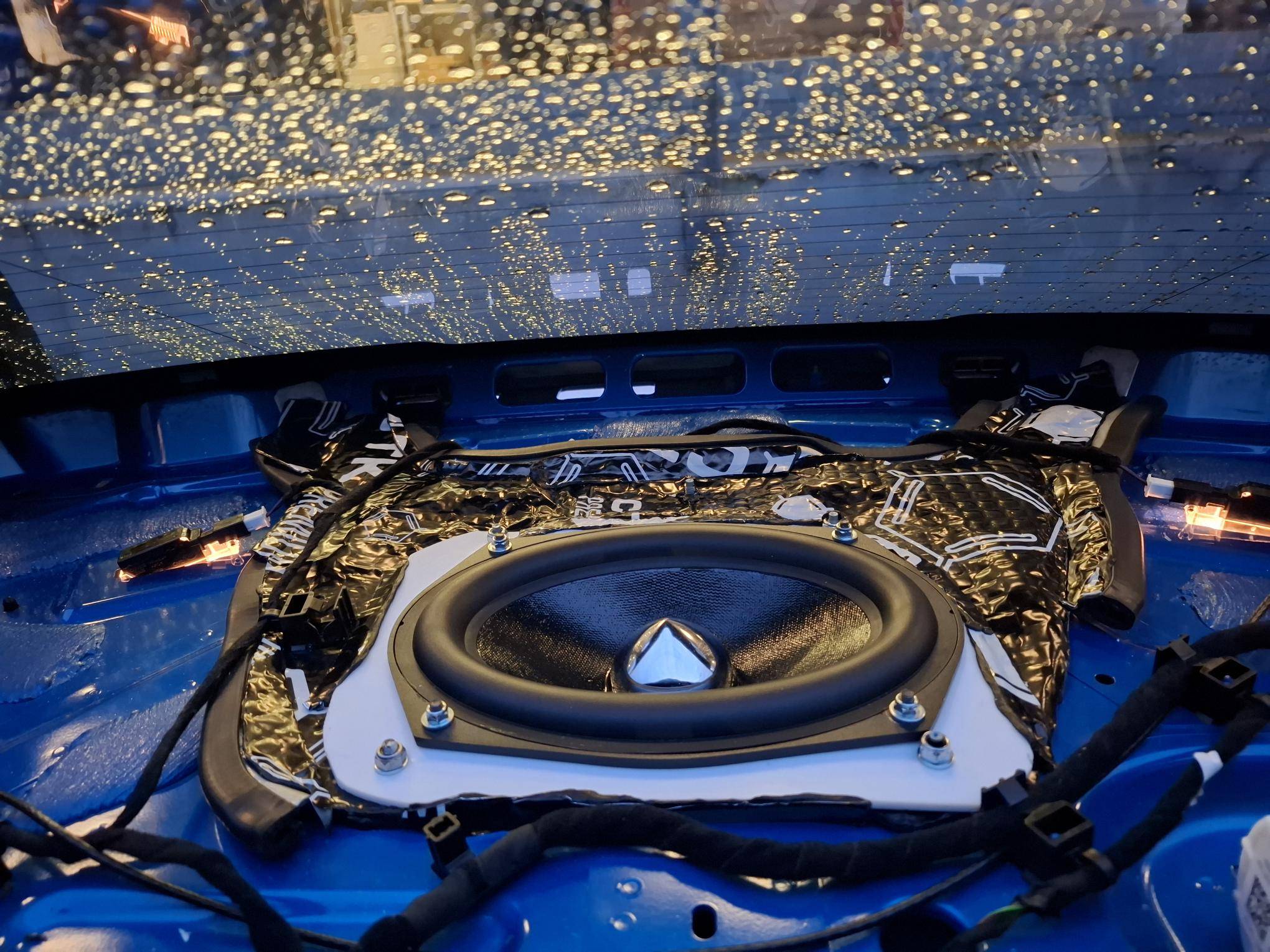

Bentrovati, finito oggi l'installazione del sub al posto di quello imbarazzante OEM cui potete vedere nelle foto che allegherò ( pesa un paio di etti si e no). La scelta è caduta su un 6x9 pollici di dimensioni come l'originale, questo sia per poter usufruire dell'apertura già pronta, sia per non voler togliere spazio al bagagliaio aggiungendo un sub sigillato in cassa con un suo volume dedicato, soluzione quest'ultima sicuramente più performante.
Avendo in casa un woofer 6x9 pollici della JBL di qualche annetto fa ( JBL TL 900 diffusore a tre vie per car audio ) ho deciso di fare un esperimento, togliendo i medi e gli alti e lasciando solo il woofer, dopo aver ragionato su come poterlo ancorare al pianale sfruttando sia l'apertura che le viti di fissaggio del sub OEM, l'ho messo a dimora da un lato riforando il telaio del woofer e dall'altro costruendo delle "prolunghe" di metallo forate ( foto 03 e 04). Prima di togliere il sub originale ( foto 02) misuro la parte che fuoriesce dall'apertura ( foto 01) così da avere un riferimento sugli ingombri limiti del trasduttore che monterò. L'amplificatore acquistato che riceverà il segnale preamplificato del sub proveniente dall'Audison Prima 8.9 è l'ESX QUANTUM QS-TWO, ampli piccolissimo ma tosto in classe D, dispone di 2x50 watt RMS su 4 Ohm che a ponte diventano 1x190 RMS su 4 Ohm. Nelle foto da 05 a 08 dettaglio lavori di posizionamento, installazione e collegamenti ampli-sub.
Arriva il momento di ascoltare il tutto e già da subito noto che il woofer, pur funzionando e comportandosi benino, non riesce a "digerire" carichi di corrente importanti, manifestando sofferenza ( si percepisce come una sorta di"crack" non appena si aumenta il volume dopo metà corsa ). In parte avevo intuito che c'erano delle potenzialità di insuccesso (il woofer JBL non è stato costruito per fare il sub), ma ho voluto comunque tentare visto che l'avevo in casa.
Non scoraggiato da ciò ho cercato un sub 6x9 pollici costruito per quello scopo, ho trovato in rete il Rockville RVL 69W che viene dato per sopportare fino a 300W di cui 150W RMS, unico "problema" è che bisognava acquistarlo oltreoceano e vuoi sia per i tempi, sia per eventuali disguidi doganali e altro sono un pò restio a farlo.

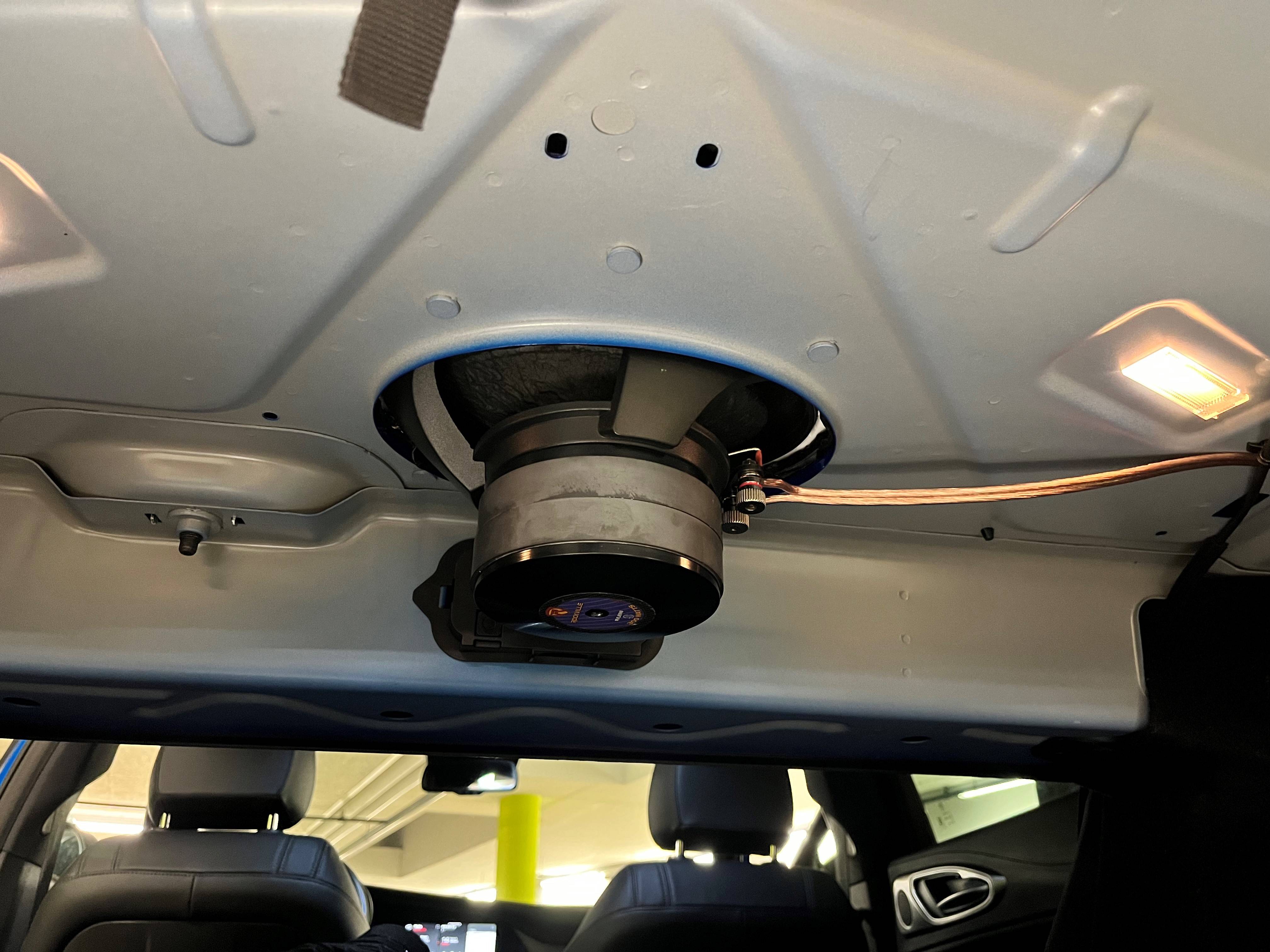

Comunque decido di acquistarlo sull'amazone USA dove il suo costo è basso ( 60$) a cui però aggiungendo trasporto e tasse alla fine spendo 122$ al cambio attuale 115 euro. In una settimana mi arriva senza nessun altro esborso legato alla dogana e mi metto all'opera ( foto 09). Dopo averlo scartato mi sono accorto del peso veramenete importante ( 4,5kg con doppio magnete), dopo alcune prove di posizionamento e costruzione barre metallo tipo quelle di foto 04, lo metto a dimora sempre sfruttando le quattro viti in predisposizione sul pianale metallico della Giulia; prima di ciò decido di stendere ( a pezzi per forza vista l'irregolarità della superficie) un tappetino fonoassorbente ( questo nella fattispecie https://www.amazon.it/dp/B0CPY1XWXN?tag=alfauto-21 ) visto che di sollecitazioni ne dovrebbe scaturire la "bestiolina" 😁 vedasi da foto 10 a 17. Verifico rimuovendo dalla cappelliera il coperchio di plastica ( foto da 18 a 20) e l'anello in foam, che ci sia spazio a sufficienza per i movimenti della membrana del sub ( foto 21 e 22), non resta che collegare elettricamente il sub all'ampli ESX ( foto 23 e 24) e provare, vedasi video 25 uploadato su vimeo e condiviso qui 25 Prova video escursione membrana sub Rockville .....vediamo chi indovina la canzone...:)

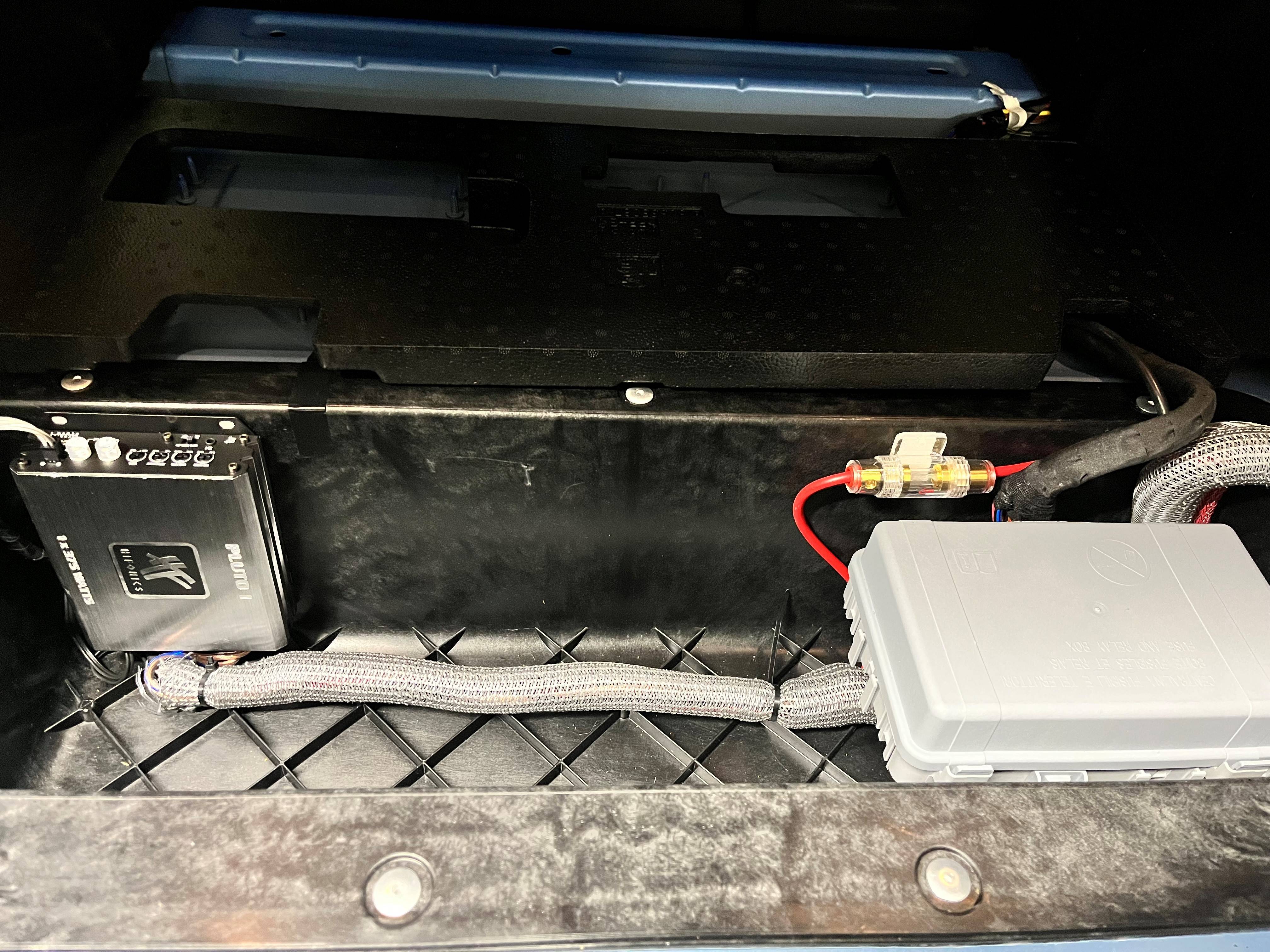

L'ascolto ora con il Rockville è finalmente completo sin dalle basse frequenze posso alzare fin quasi al limite il volume senza difficoltà ( il piccolo ampli non fa una piega come anche il sub); tutto ciò non prima di aver calibrato bene gli incroci tra i vari trasduttori, utilizzando il sempreverde e gratuito software REW, un pc portatile e il fido mic Umik1 via usb.
Ho rilevato la risposta ambientale di ogni trasduttore e poi quella generale, in questa maniera dall'ampli Audison Prima 8.9 via pc con il suo software ( cui ne ho già parlato qualche messaggio fa nella prima parte dell'impianto) imposto i gli incroci, pendenze, filtri e ritardi temporali, dando priorità dell'ascolto la posizione di guida e poi verifico in tempo reale la risposta ambientale di ogni trasduttore così da ottimizzare i vari incroci di frequenze degli altoparlanti. Metto una risposta in frequenza globale del sistema dopo le tarature (foto 26 - anche se sono conscio che questa da sola non basta ma è un inizio ).
Missione decisamente compiuta.
Capolavoro, complimenti 😊👍

  • Like
Reactions: populus
Bentrovati, finito oggi l'installazione del sub al posto di quello imbarazzante OEM cui potete vedere nelle foto che allegherò ( pesa un paio di etti si e no). La scelta è caduta su un 6x9 pollici di dimensioni come l'originale, questo sia per poter usufruire dell'apertura già pronta, sia per non voler togliere spazio al bagagliaio aggiungendo un sub sigillato in cassa con un suo volume dedicato, soluzione quest'ultima sicuramente più performante.
Avendo in casa un woofer 6x9 pollici della JBL di qualche annetto fa ( JBL TL 900 diffusore a tre vie per car audio ) ho deciso di fare un esperimento, togliendo i medi e gli alti e lasciando solo il woofer, dopo aver ragionato su come poterlo ancorare al pianale sfruttando sia l'apertura che le viti di fissaggio del sub OEM, l'ho messo a dimora da un lato riforando il telaio del woofer e dall'altro costruendo delle "prolunghe" di metallo forate ( foto 03 e 04). Prima di togliere il sub originale ( foto 02) misuro la parte che fuoriesce dall'apertura ( foto 01) così da avere un riferimento sugli ingombri limiti del trasduttore che monterò. L'amplificatore acquistato che riceverà il segnale preamplificato del sub proveniente dall'Audison Prima 8.9 è l'ESX QUANTUM QS-TWO, ampli piccolissimo ma tosto in classe D, dispone di 2x50 watt RMS su 4 Ohm che a ponte diventano 1x190 RMS su 4 Ohm. Nelle foto da 05 a 08 dettaglio lavori di posizionamento, installazione e collegamenti ampli-sub.
Arriva il momento di ascoltare il tutto e già da subito noto che il woofer, pur funzionando e comportandosi benino, non riesce a "digerire" carichi di corrente importanti, manifestando sofferenza ( si percepisce come una sorta di"crack" non appena si aumenta il volume dopo metà corsa ). In parte avevo intuito che c'erano delle potenzialità di insuccesso (il woofer JBL non è stato costruito per fare il sub), ma ho voluto comunque tentare visto che l'avevo in casa.
Non scoraggiato da ciò ho cercato un sub 6x9 pollici costruito per quello scopo, ho trovato in rete il Rockville RVL 69W che viene dato per sopportare fino a 300W di cui 150W RMS, unico "problema" è che bisognava acquistarlo oltreoceano e vuoi sia per i tempi, sia per eventuali disguidi doganali e altro sono un pò restio a farlo.
Comunque decido di acquistarlo sull'amazone USA dove il suo costo è basso ( 60$) a cui però aggiungendo trasporto e tasse alla fine spendo 122$ al cambio attuale 115 euro. In una settimana mi arriva senza nessun altro esborso legato alla dogana e mi metto all'opera ( foto 09). Dopo averlo scartato mi sono accorto del peso veramenete importante ( 4,5kg con doppio magnete), dopo alcune prove di posizionamento e costruzione barre metallo tipo quelle di foto 04, lo metto a dimora sempre sfruttando le quattro viti in predisposizione sul pianale metallico della Giulia; prima di ciò decido di stendere ( a pezzi per forza vista l'irregolarità della superficie) un tappetino fonoassorbente ( questo nella fattispecie https://www.amazon.it/dp/B0CPY1XWXN?tag=alfauto-21 ) visto che di sollecitazioni ne dovrebbe scaturire la "bestiolina" 😁 vedasi da foto 10 a 17. Verifico rimuovendo dalla cappelliera il coperchio di plastica ( foto da 18 a 20) e l'anello in foam, che ci sia spazio a sufficienza per i movimenti della membrana del sub ( foto 21 e 22), non resta che collegare elettricamente il sub all'ampli ESX ( foto 23 e 24) e provare, vedasi video 25 uploadato su vimeo e condiviso qui 25 Prova video escursione membrana sub Rockville .....vediamo chi indovina la canzone...:)
L'ascolto ora con il Rockville è finalmente completo sin dalle basse frequenze posso alzare fin quasi al limite il volume senza difficoltà ( il piccolo ampli non fa una piega come anche il sub); tutto ciò non prima di aver calibrato bene gli incroci tra i vari trasduttori, utilizzando il sempreverde e gratuito software REW, un pc portatile e il fido mic Umik1 via usb.
Ho rilevato la risposta ambientale di ogni trasduttore e poi quella generale, in questa maniera dall'ampli Audison Prima 8.9 via pc con il suo software ( cui ne ho già parlato qualche messaggio fa nella prima parte dell'impianto) imposto i gli incroci, pendenze, filtri e ritardi temporali, dando priorità dell'ascolto la posizione di guida e poi verifico in tempo reale la risposta ambientale di ogni trasduttore così da ottimizzare i vari incroci di frequenze degli altoparlanti. Metto una risposta in frequenza globale del sistema dopo le tarature (foto 26 - anche se sono conscio che questa da sola non basta ma è un inizio ).
Missione decisamente compiuta.
Ciao - e WOW bravo.
Prima di leggere il tuo post - cosi trattatati nei particolari - ho fatto saltare il mio minisub nella Giulia - non e proprio saltato ma fa rumore ormai.
Cercando in rete un SUB 6x9 mi sono imbattuto anch'io nel Rockville (possible mai che in EU non si trovi) e ho pensato che non sarebbe male. Ora vedo che tu hai fatto esattamente quello che avevo intensione di fare anch'io, almeno in parte.

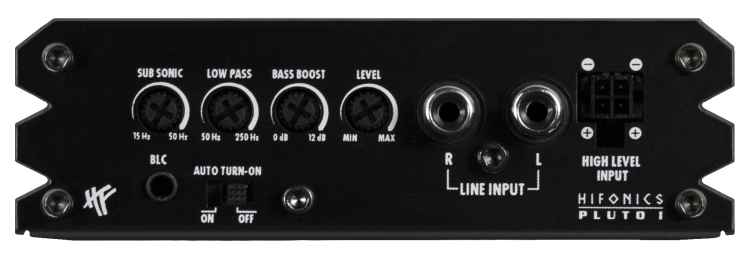

Vorrei usare l'uscita SUB del HK - in pratica collegando l'uscita mono che si trova sul SUB originale ad un Amplificatore con entrate High Level Tipo AMP in Foto - Hifonics Pluto 1 . Tanti parlano di errori sullo schermo dato che l'uscita dal AMP HK ed i 6 OHM.
Potrebbe funzionare cosi?
Grazie cosi ordino il Pezzo in USA
Ahh Ultima domanda - ma il Rockville e made in USA? Oppure e cinese? Dato che i Focal sono cinesi e lo scartato.
Grazie


Allegati

  • PLUTO-I_front.jpg
    15.2 KB · Visualizzazioni: 17
- Informazione Pubblicitaria -
Ciao - e WOW bravo.
Prima di leggere il tuo post - cosi trattatati nei particolari - ho fatto saltare il mio minisub nella Giulia - non e proprio saltato ma fa rumore ormai.
Cercando in rete un SUB 6x9 mi sono imbattuto anch'io nel Rockville (possible mai che in EU non si trovi) e ho pensato che non sarebbe male. Ora vedo che tu hai fatto esattamente quello che avevo intensione di fare anch'io, almeno in parte.
Vorrei usare l'uscita SUB del HK - in pratica collegando l'uscita mono che si trova sul SUB originale ad un Amplificatore con entrate High Level Tipo AMP in Foto - Hifonics Pluto 1 . Tanti parlano di errori sullo schermo dato che l'uscita dal AMP HK ed i 6 OHM.
Potrebbe funzionare cosi?
Grazie cosi ordino il Pezzo in USA

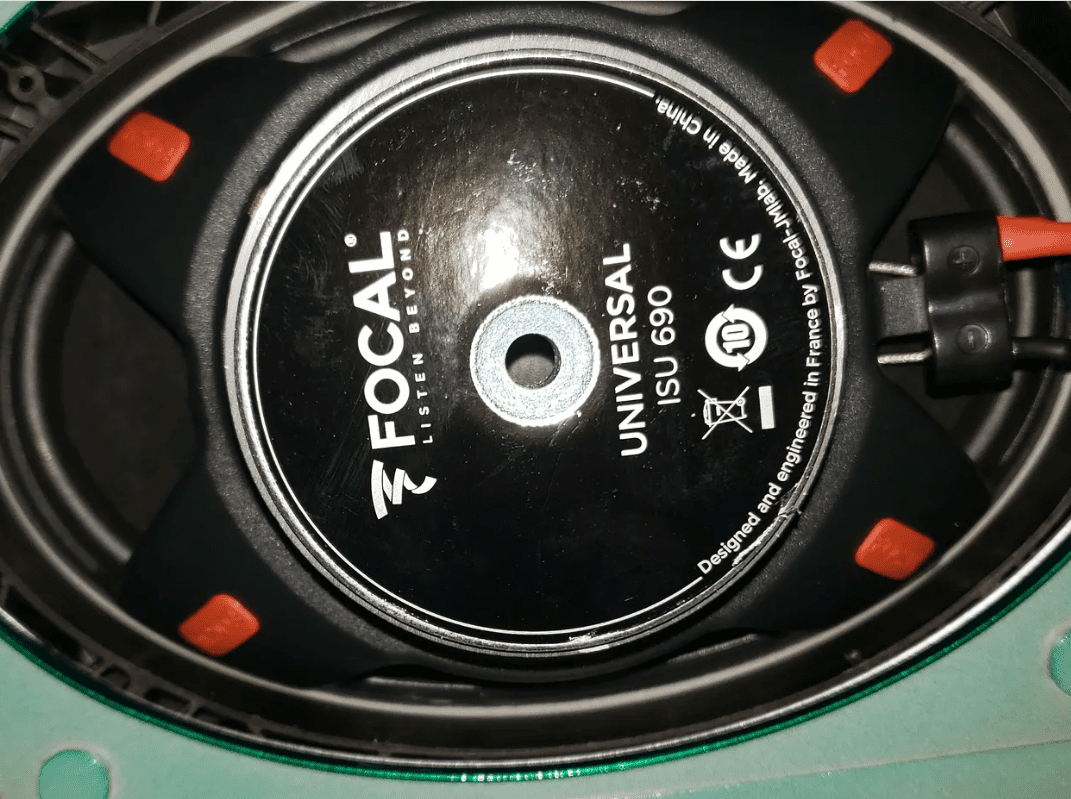

Ahh Ultima domanda - ma il Rockville e made in USA? Oppure e cinese? Dato che i Focal sono cinesi e lo scartato.
Grazie
I Focal cinesi? Ma lo stabilimento non è in Francia (Saint-Etienne)?

I Focal cinesi? Ma lo stabilimento non è in Francia (Saint-Etienne)?
La ricerca e sviluppo penso di si. Ma la Globalizzazione ormai ha reso l'europa debole. Comunque a Saint-Etienne fanno ancora del buon vino. :)


Allegati

  • Focal ISU690.png
    Focal ISU690.png
    340.9 KB · Visualizzazioni: 14
Bentrovato e grazie delle lusinghe...il mio Rockville l'ho preso sull'amazzone usa come avrei letto e non saprei se effettivamente costruito da loro, tuttavia seguendo il tracciamento del pacco mi pare fosse partito proprio dalla sede della Rockville.
Venendo alla tua domanda credo sia fattibile usare un ampli a parte usando i cavi in predisposizione, li ho usati anche io ( Hai impianto HK immagino), senonchè per pilotarlo in maniera efficace al Rockville gli serve "tanta pappa". Penso troverai errore in quadro strumenti e per toglierlo devo mettere un simulatore di carico come quello che ho usato io oppure con delle resistenze.
Se il suono del sub poi ti conquisterà poi dovrai rifare tutto il resto se non l'hai già fatto... 😁

P.S.
Visto ora il pluto 1 di "pappa" ne ha, anche più del mio... :)

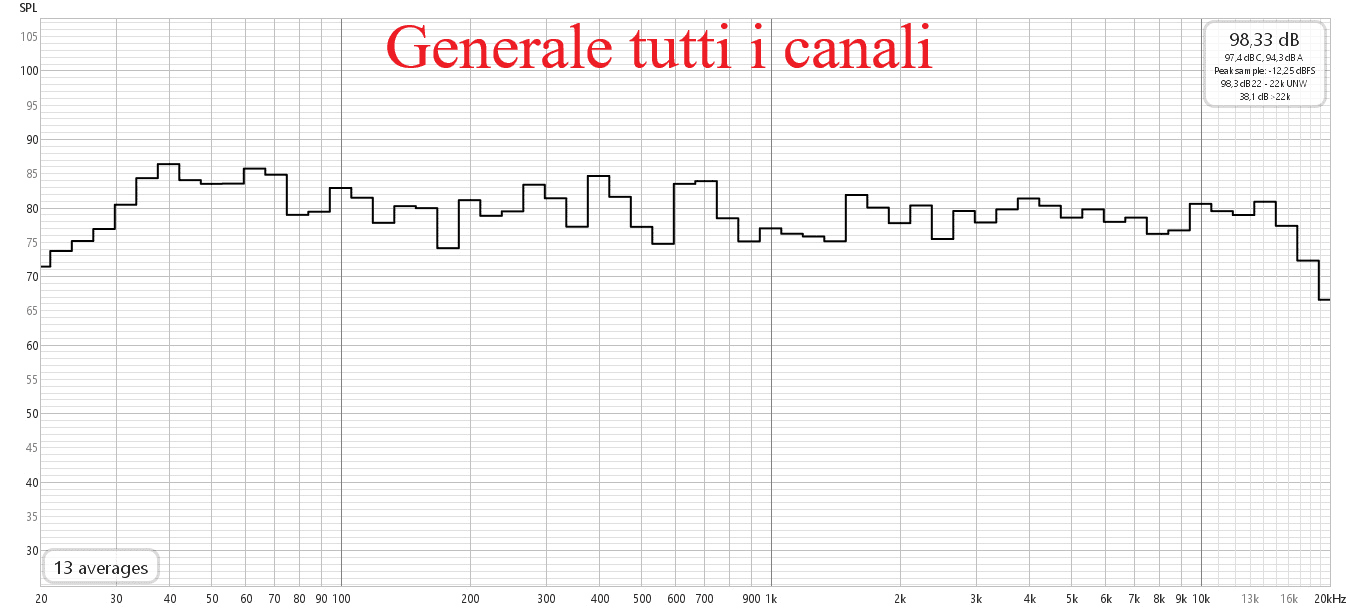

Dopo altri affinamenti via dsp metto ultimo rilievo con microfono di misura, ora si che mi viene voglia di ascoltare musica in auto.


Allegati

  • 06 generale tutti .png
    06 generale tutti .png
    67 KB · Visualizzazioni: 15
Ultima modifica:
  • Like
Reactions: VURT e kalium
I Focal cinesi? Ma lo stabilimento...
Bè non mi stupirei, gli altoparlanti Audison li fanno in Italia, quelli della Hertz, sempre Audison alias Elettromedia S.p.A ditta italiana, li fanno in Cina su specifiche Audison...per contenere i prezzi.

Ultima modifica:
  • Like
Reactions: VURT
Vorrei usare l'uscita SUB del HK - in pratica collegando...
Pensandoci bene, non upgradando il resto del sistema potresti avvertire una disomogeneità di potenza-efficacia, nel senso che l'ampli HK non è che eroghi chissà quale corrente ( penso buoni ad esagerare una decina di watt rms per canale ) abbinato alle sue casse originali ( che tengono assai poco in potenza ) capita che vorresti alzare il volume ( giustamente) per sentire come si deve il sub Rockville e quest'ultimo non avrebbe problemi a spingere, ma il resto se la fa sotto e sentiresti distorsione tale che saresti obbligato a diminuire il volume generale.
La coperta rimarrebbe sempre corta per usare una metafora.
All'inizio pensai anch'io che sostituendo solo gli altoparlanti avrei migliorato ma pensandoci bene è proprio tutto il sistema ampli-casse che fa proprio schifo ( per usare un complimento!! :cool:).
Un upgrade serio deve comprendere la sostituzione del sistema intero o quanto meno come il mio ( da 14 altoparlanti HK in origine a 9 ), secondo me.
Se vuoi fare una gita dalle mie parti con la splendida Giulia fotocopia della mia, ti faccio ascoltare il risutato ottenuto, così puoi fare il confronto diretto.

  • Like
Reactions: VURT
La ricerca e sviluppo penso di si. Ma la Globalizzazione ormai ha reso l'europa debole. Comunque a Saint-Etienne fanno ancora del buon vino. :)
Sicuramente, :) probabilmente alcune serie le faranno li per contenere i costi. Sulla serie che ho montato sulla Giulia c'era il made in France. Di conseguenza pensavo arivasse tutto da li.
