Accensione spia alternatore

[tom33imola]

Ora vado a fare una foto



[tom33imola]

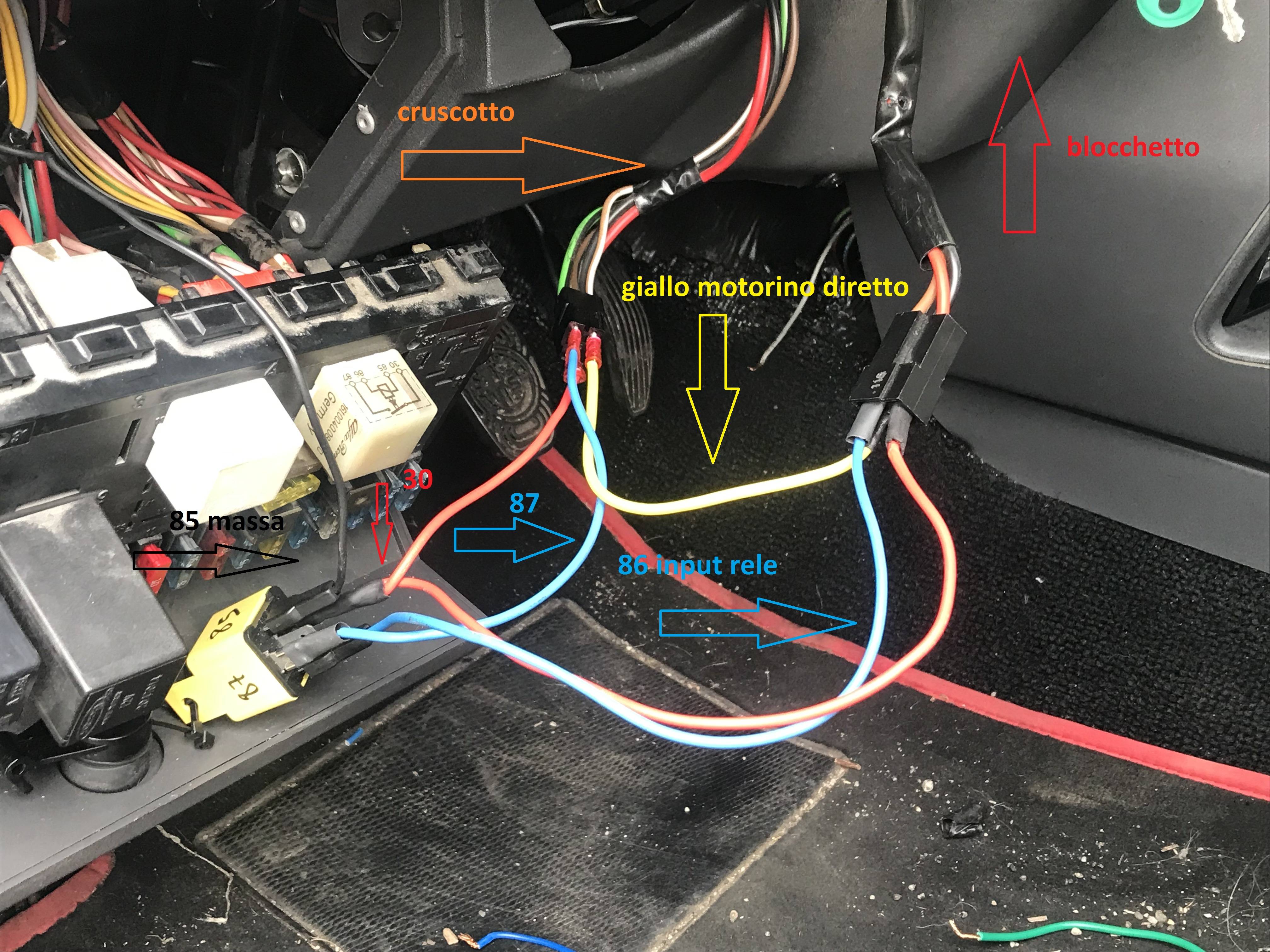

Ho tirato fuori il rele per fargli una foto.



[M@urizio]

Il rele che ho messo è del tipo B1 nell'allegato quindi con 87a che ho lasciato libero.
Il positivo sul rele l'ho dato solo sul 30 mentre all'86 ho portato il segnale in uscita (positivo) dal nottolino.
Poi uscita potenziata 87 al quadro e 85 a massa.

Si' corretto.

Ho modificato il post precedente in quanto non era chiaro da dove arrivava il comando alla bobina del relè.

Quando giri la chiave al primo scatto il rele si eccita e si accendono anche le altre spie, vero?

Non capisco come mai in modalità "ladro" la spia ( del check) si spenga....



[tom33imola]

Si Maurizio, quando giro la chiave il rele scatta e si accende il quadro.. non me lo spiego nemmeno io come mai non si spegne la spia.
Stasera mi faccio coraggio e acquisto un altro blocchetto.



[tom33imola]

A completamento della discussione, con il nuovo blocchetto la spia si è spenta.
