[GUIDA] Montaggio Radionav originale

[elioshow]

Sì dal connettore marrone.se ci dai un occhiata dovresti vederli uscire dal connettore marrone o vicino al quadlock nero grande magari isolati da del nastro isolante.comunque se non li trovi in un negozio fisico prendili quá http://rover.ebay.com/rover/1/724-5...0001&campid=5337775120&icep_item=252291209291

Quindi se acquisto quel kit dite che risolvo?

Inviato dal mio SM-G920F utilizzando Tapatalk



[Eziooo]

Sì dal connettore marrone.se ci dai un occhiata dovresti vederli uscire dal connettore marrone o in prossimitá del quadlock nero grande magari isolati da del nastro isolante.comunque se non li trovi in un negozio fisico prendili quá http://www.ebay.it/itm/Quadlock-Most-Spina-Prolunga-BMW-E46-E39-E90-E60-X3-X5-Radio-Navi-Adattatore-/252291209291?hash=item3abdba584b:m:mQ-jc0V-i3uG-Bqobfg4z4A

Perfetto, grazie! Quindi mi confermi che sono tre cavi: uno dal connettore B al pin 5 e due al connettore C (io presumo siano 4 e 10 ma devo controllare) che finiscono tutti sul connettore marrone al radionav?
Grazie dell'aiuto, nel fine settimana controllo tutto. Uno di quei mini quadlock lo ho comprato con il cavo aux, due piccioni con una fava



[Eziooo]

Quindi se acquisto quel kit dite che risolvo?

Inviato dal mio SM-G920F utilizzando Tapatalk

No..ti mancherebbero tutte le altre connessione dell'adattatore nero del post 1451..


Ps: quei tre cavi che escono sfusi sono del b&m?



[I*LoveGiulietta]

Perfetto, grazie! Quindi mi confermi che sono tre cavi: uno dal connettore B al pin 5 e due al connettore C (io presumo siano 4 e 10 ma devo controllare) che finiscono tutti sul connettore marrone al radionav?
Grazie dell'aiuto, nel fine settimana controllo tutto. Uno di quei mini quadlock lo ho comprato con il cavo aux, due piccioni con una fava

Sì tutti e 3 al connettore marrone.4 e 10 non credo non far riferimento al pdf per i collegamenti display perché quello non é per giulietta



[Eziooo]

Sì tutti e 3 al connettore marrone.4 e 10 non credo non far riferimento al pdf per i collegamenti display perché quello non é per giulietta

Ah ok! Grazie dell'aiuto. Ti aggiorno appena smonto tutto!



[I*LoveGiulietta]

Y 5

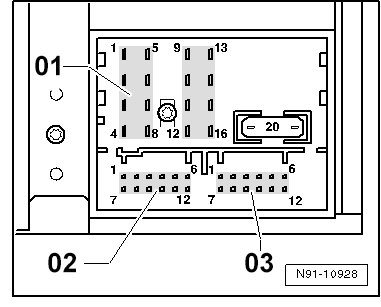

Questi i pin per la retroilluminazione
Da connettori miniquadlock ad amp marrone del display
I pin sono numerati sui tre connettori

02 > 5 - 10
03 > 1 - 9 e 2 - 4



[Eziooo]

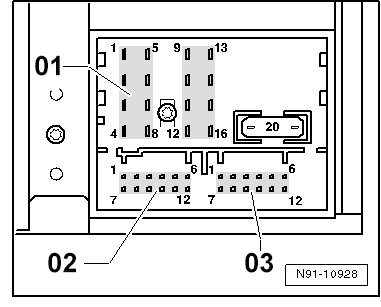

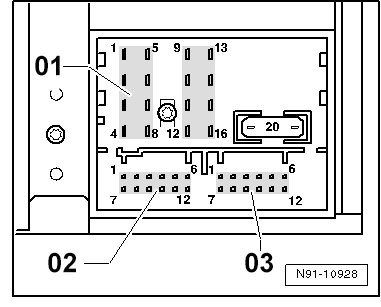

YVisualizza allegato 1219045
Questi i pin per la retroilluminazione
Da connettori miniquadlock ad amp marrone del display
I pin sono numerati sui tre connettori

02 > 5 - 10
03 > 1 - 9 e 2 - 4

Significa che possono essere collegati al miniquadlock 2 nei pin 5 o 10 e nel 3 ai pin 1-2 o 2-4?

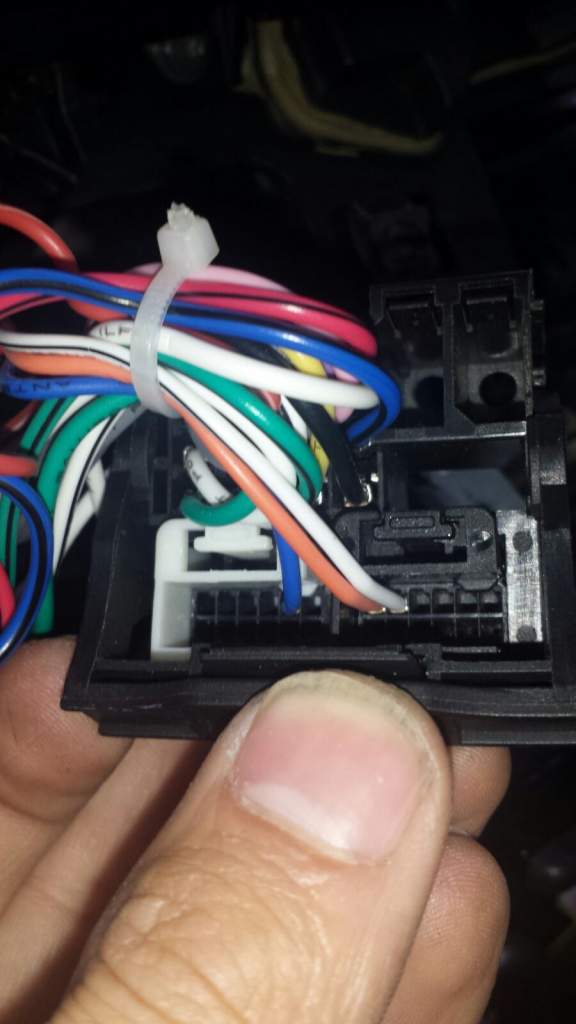

L'utente gcalio mi ha mandato una foto del suo collegamento funzionante: è in allegato..



[Eziooo]

Scusami ho capito cosa intendevi! Grazie ancora sei stato utilissimo!



[I*LoveGiulietta]

10 - 9 - 4 sono i pin del connettore marrone
Come puoi vedere dalla foto i pin sui miniquadlock corrispondono



[elioshow]

Raga piccola novità,sono riuscito temporaneamente ad istallare il radionav a questo caro amico, ora abbiamo 2 problemi,il primo che non si sente la voce della navigazione ed il secondo che i km lampeggiano nonostante abbia allineato con mes.
Ora per i km credo che debba farlo col Leonardo, ma la voce di navigazione, potrebbe dipendere dal fatto che non abbiamo ancora completato l'istallazione del blu & me??? Grazie.

Inviato dal mio SM-G920F utilizzando Tapatalk
