Illuminazione interna d'ambiente

[Aspide76]

Era come pensavo. Grande



[Aspide76]

Dove hai acquistato i pin necessari, per il connettore?
Vanno bene anche per il connettore BD che mi serviranno per collegare i LED sotto cruscotto?
Che codice hanno i LED?

Grazie



[AlfaRomeoGiulia16V]

Avete qual che foto come avete smontate il tunnel

Ecco le foto



[NANDOR]

Dove hai acquistato i pin necessari, per il connettore?
Vanno bene anche per il connettore BD che mi serviranno per collegare i LED sotto cruscotto?
Che codice hanno i LED?

Grazie

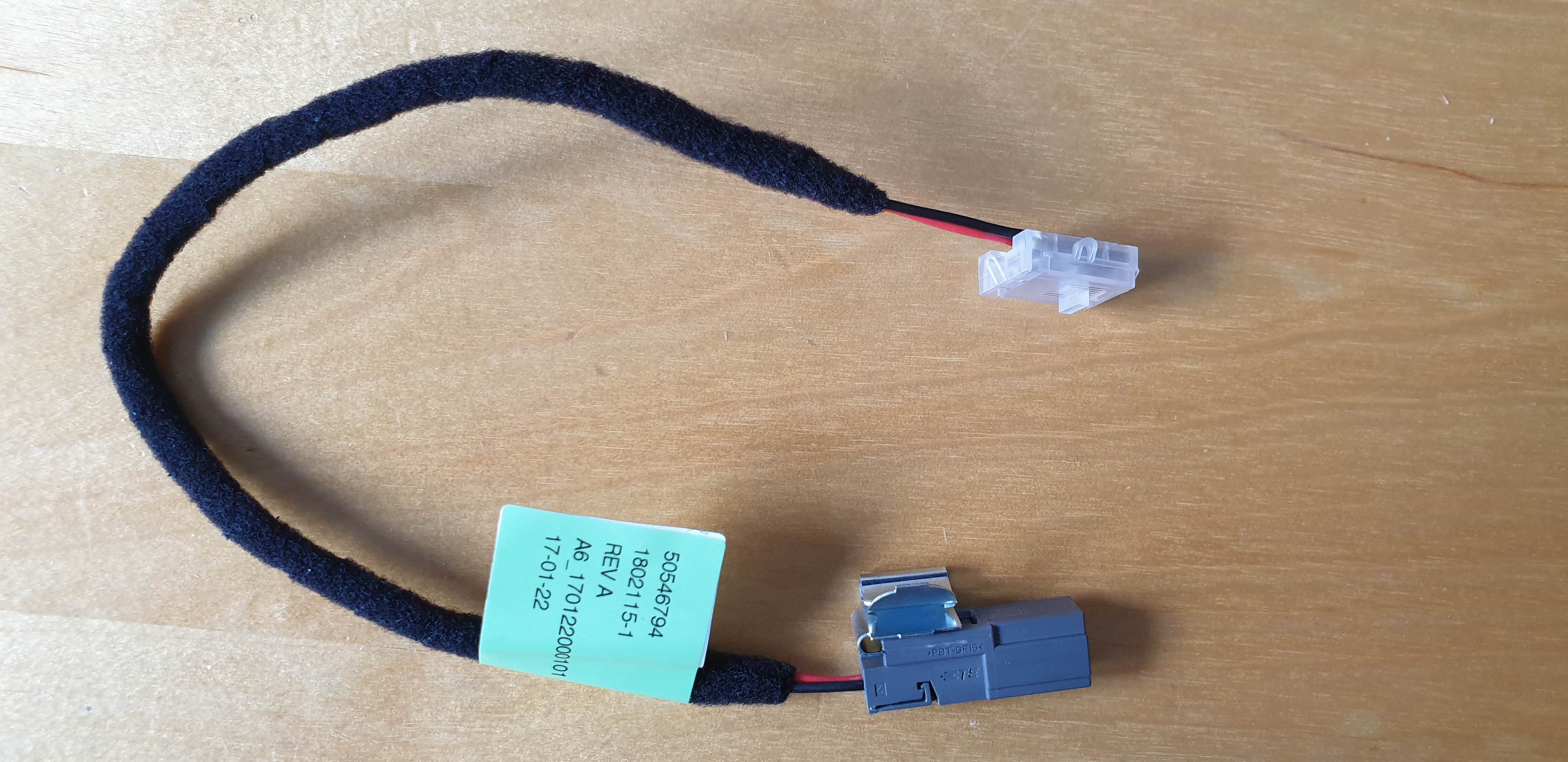

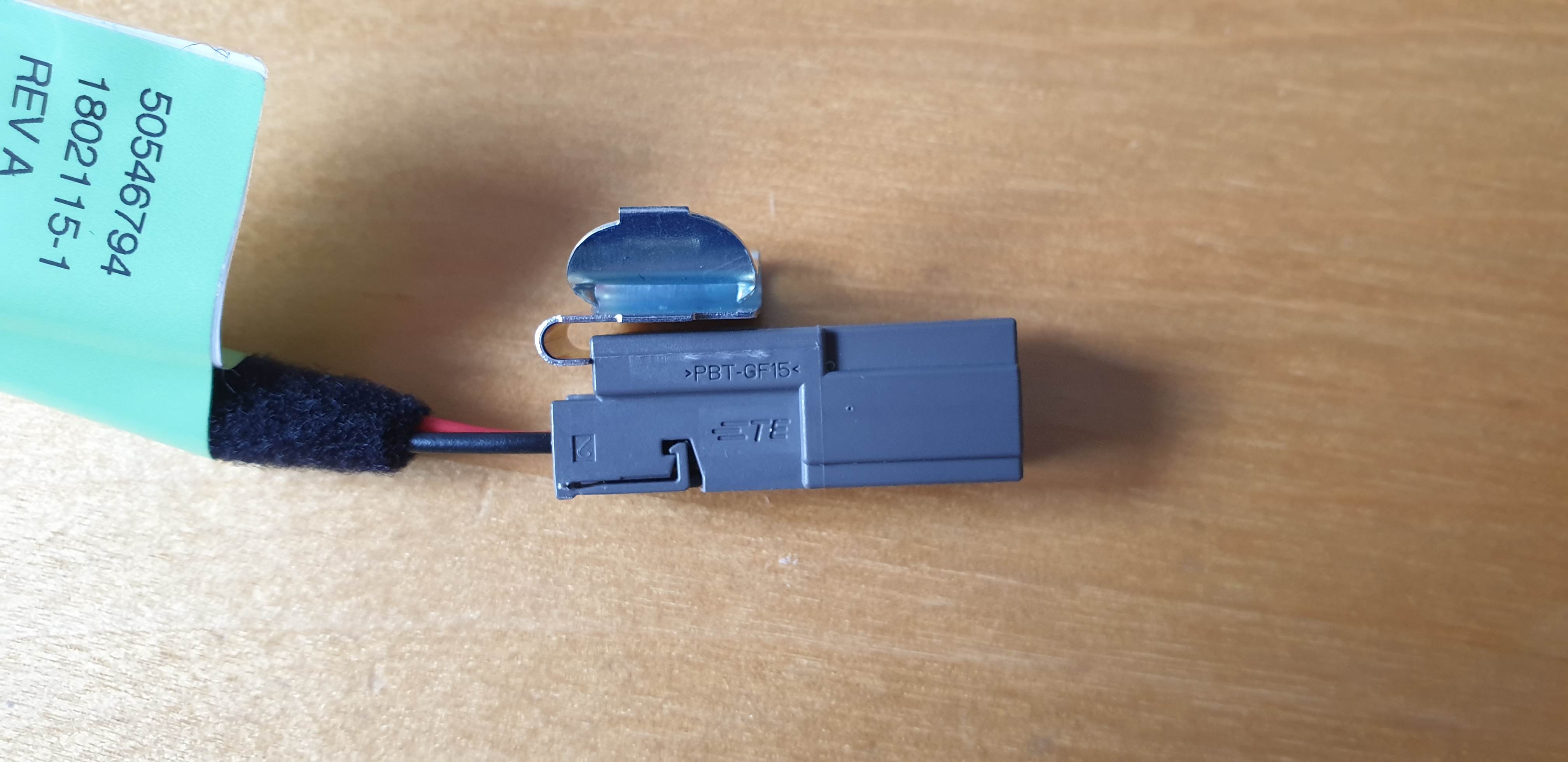

I LED che ho utilizzato per le portiere sono 50539105 che portano il suo proprio connettore.
I led sotto i piedi sono 50538380 e le mostrine 50548057. Non sono li stessi che quelli per le portiere, sono completamente differenti. Puoi vedere le foto dei post anteriori.

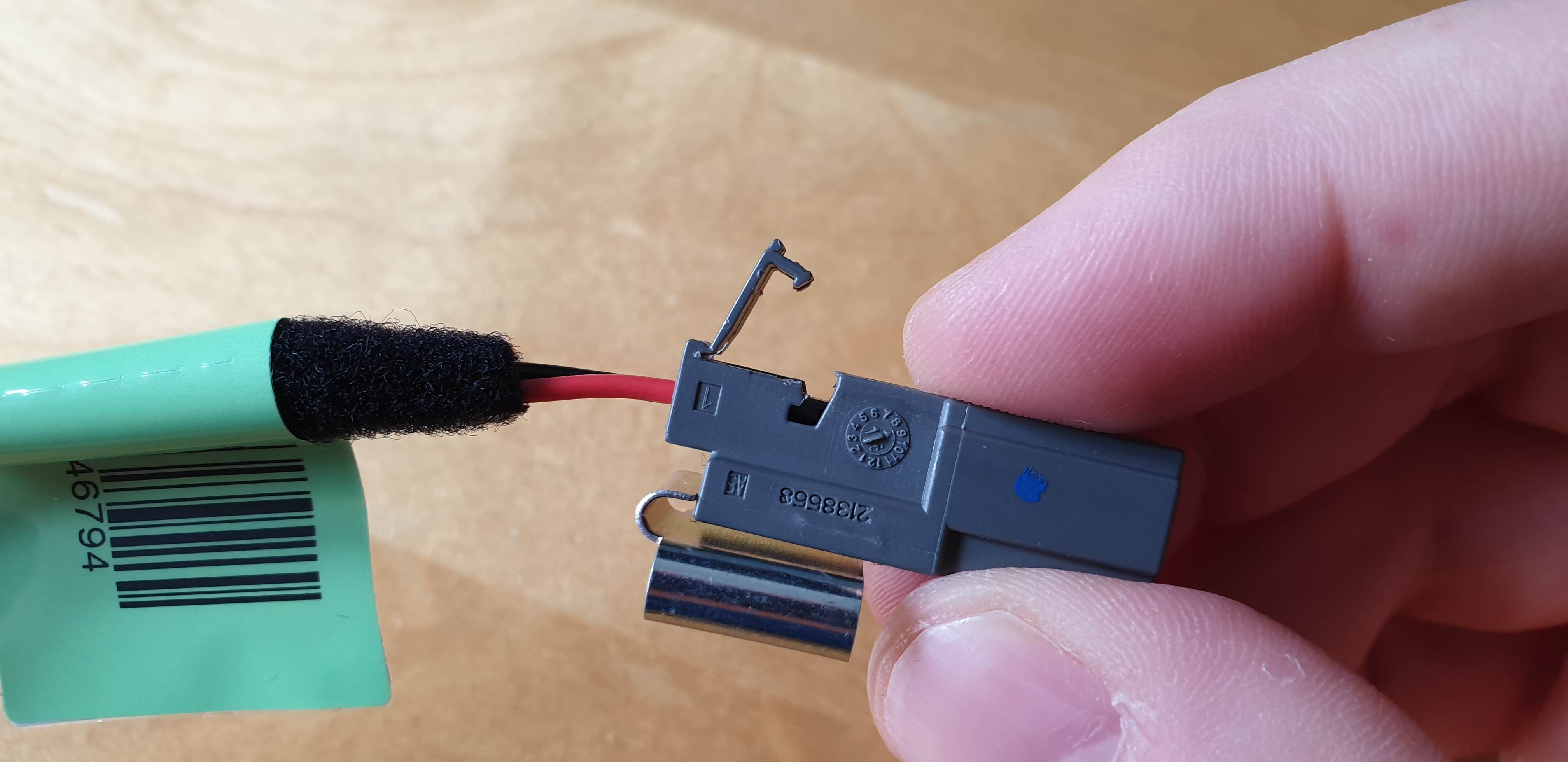

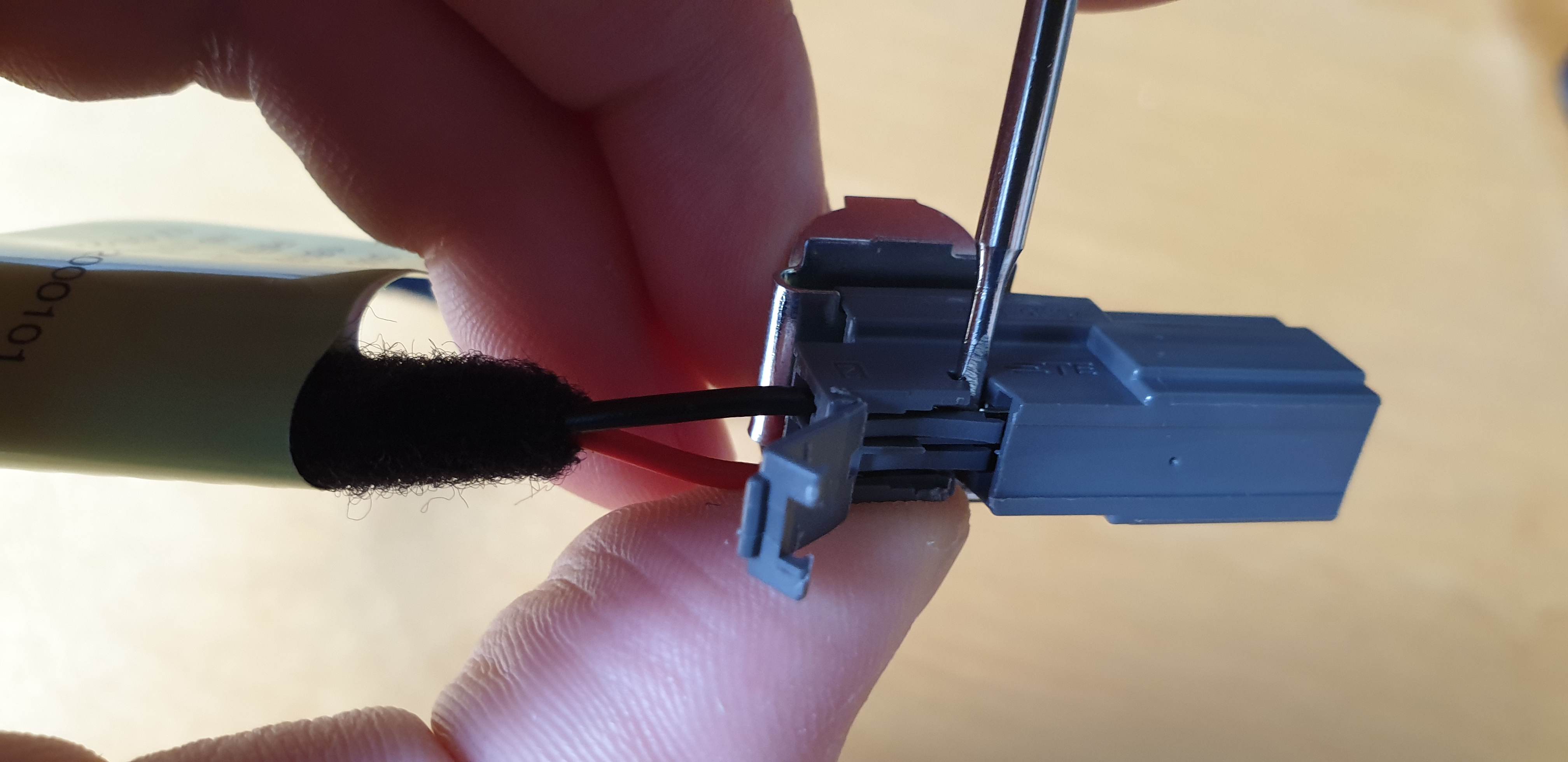

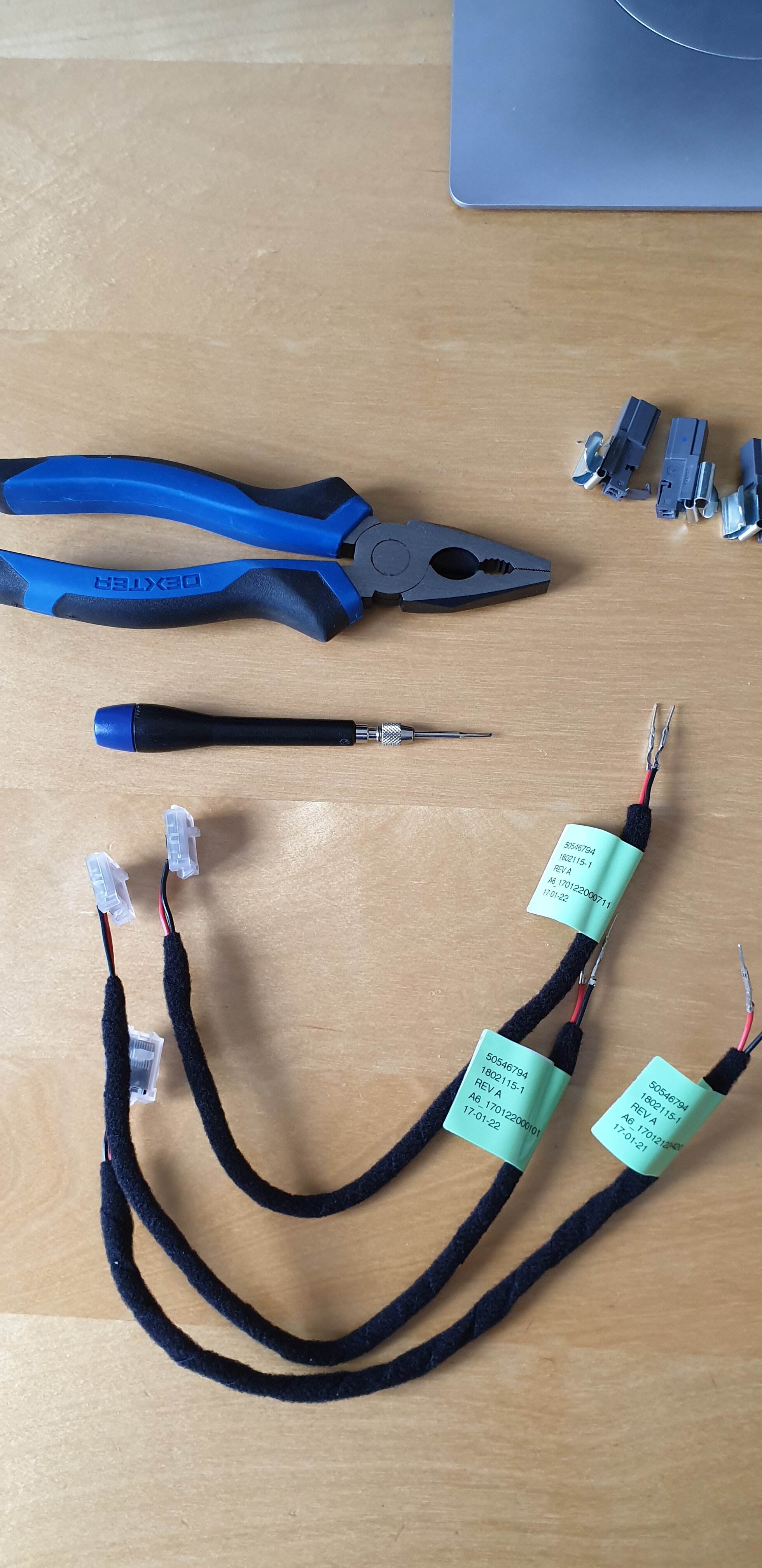

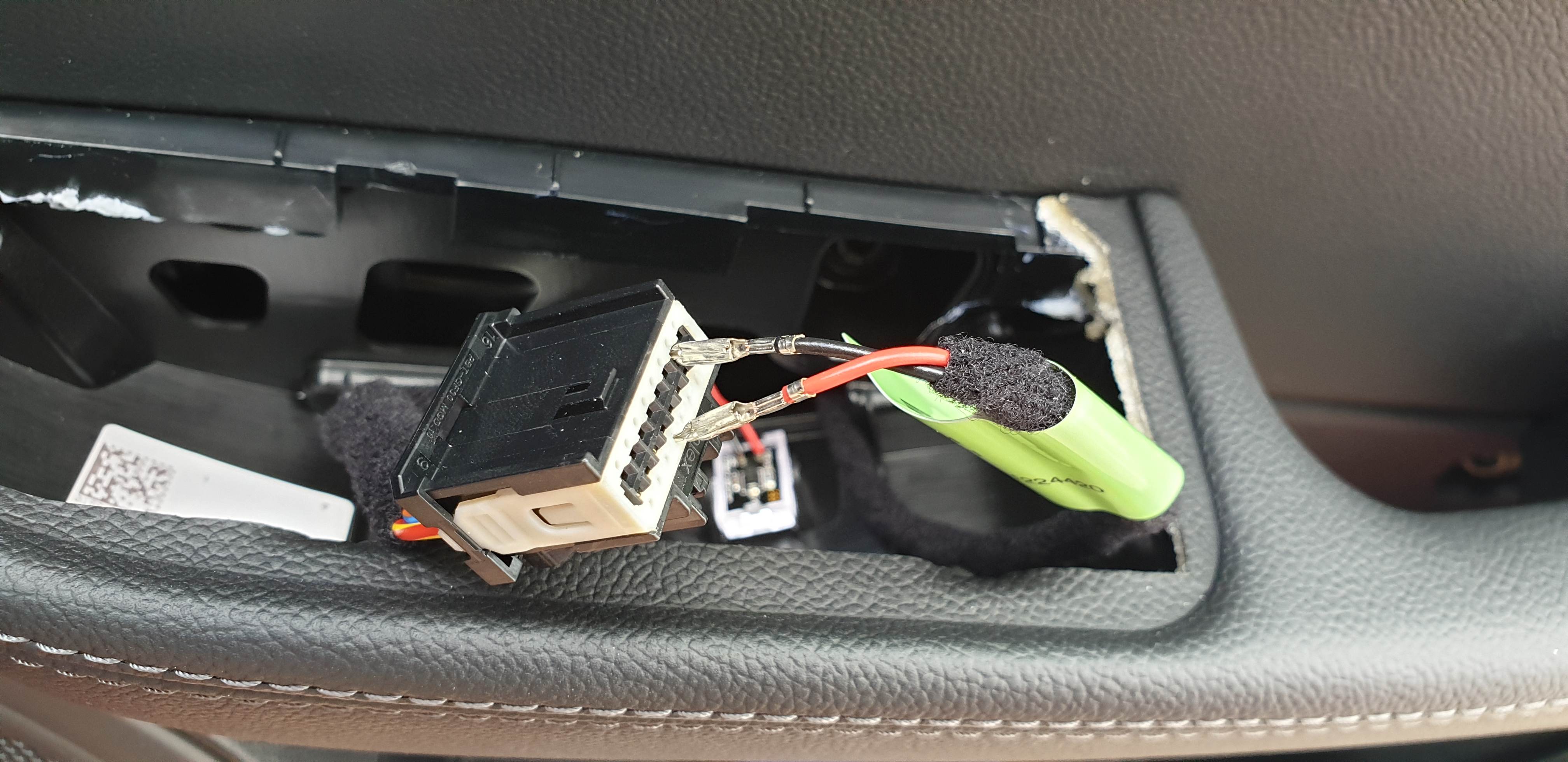

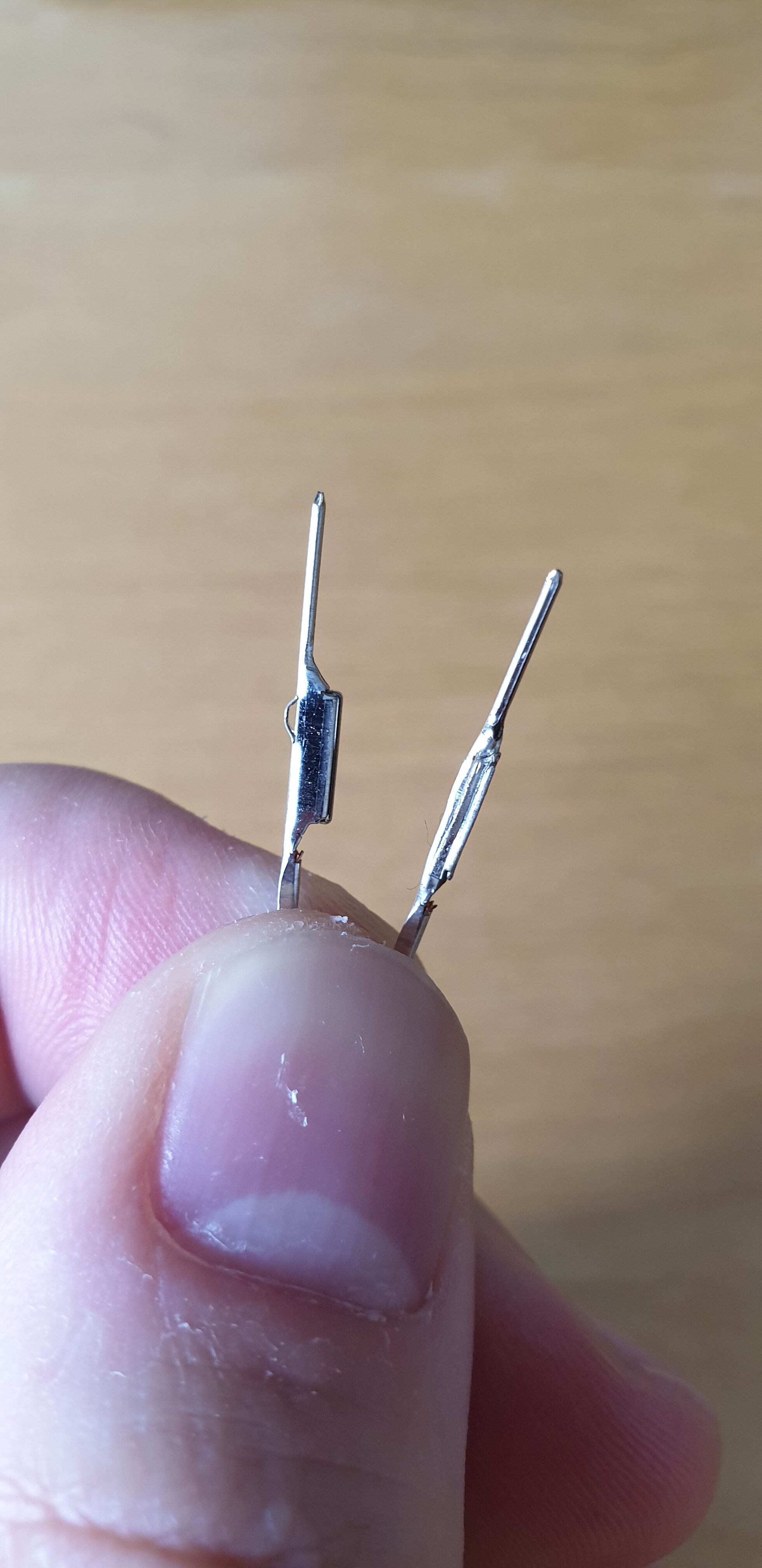

Per montare i LED nelle portiere senza smontare tutto il pannello, sfilando i pin da dentro il connettore (come si vede nelle foto) si possono inserire dentro il connettore esistente alzacristalli e poi fissandoli con nastro di tela (il nastro isolante normale non servirebbe già che non fa tenuta ad alte temperature). Una volta sfilati i pin dal connettore schiacciateli con una pinza per farli diventare piatti e sottili per poter infilarli nel connettore del alzacristalli. Se si spezzassero quando li state inserendo non succede nulla, tagliate il pin dal filo, pelate un po di cavo, trecciate il filo e inseritelo cosi. Soltanto essere attenti che non esca da fuori nessun pelo del filo.

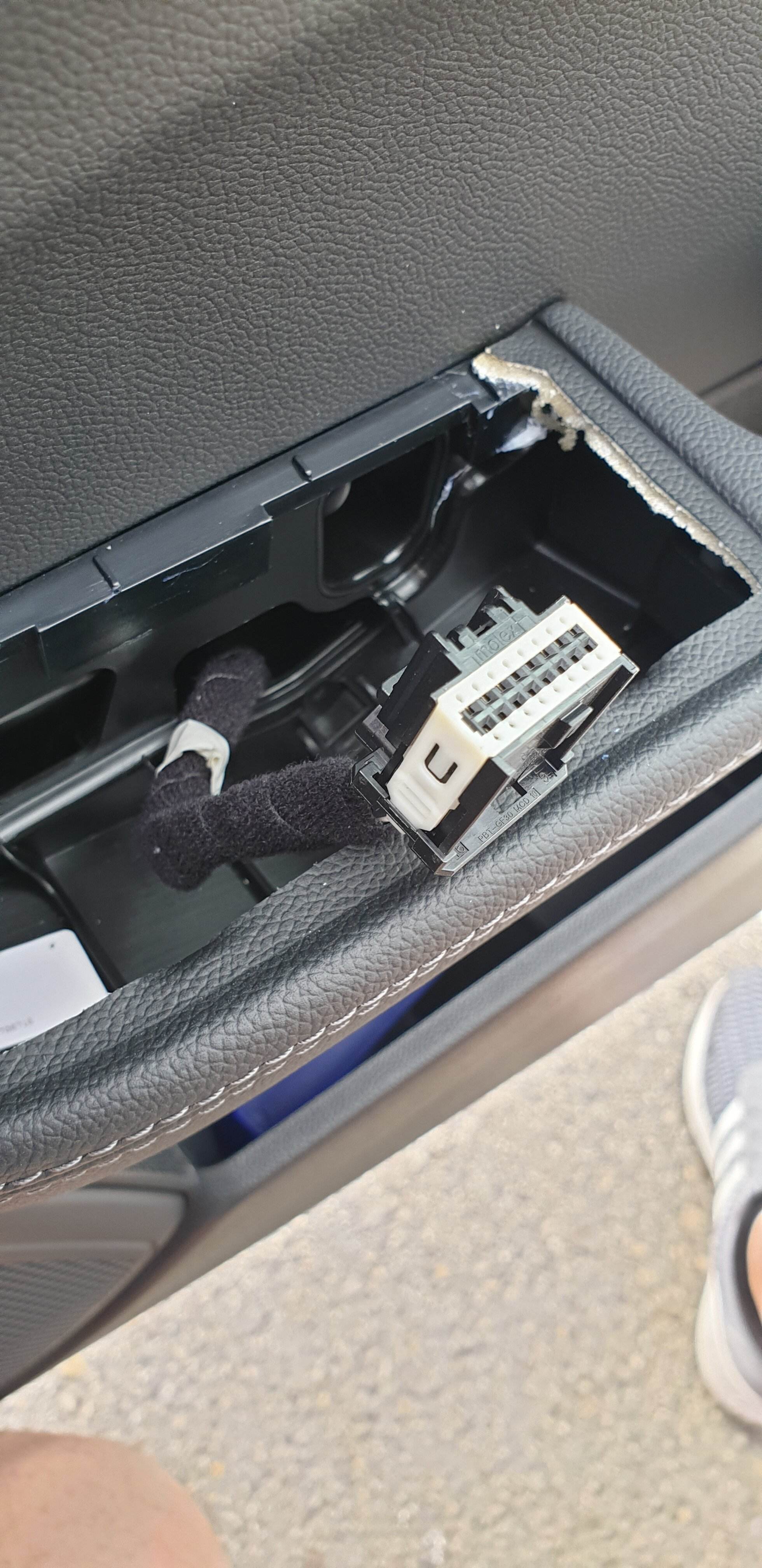

Poi il connettore blocco alzacristalli lato dx davanti e differente da quello lato sx quindi il pinout non e lo stesso. Non ho segnato il numero dei pin pero il colour coding e lo sestetto: nero (negativo), giallo (positivo). Metto un paio di foto anche di questo connettore.

Questo week end provo un altra volta a smontare i blocchi alzacristalli posteriori perché non ci sono riuscito ancora.



[Aspide76]

Ottima spiegazione. Grazie tanto



[Aspide76]

Riassumendo
I LED per le tasche sono 50539105 che portano il suo proprio connettore.
Totale 4 pz

Sono gli stessi da inserire nel portabicchieri?
Totale 2 pz

Per la connessione pin negli alza cristalli?

Grazie



[Pietro79]

Riassumendo
I LED per le tasche sono 50539105 che portano il suo proprio connettore.
Totale 4 pz

Sono gli stessi da inserire nel portabicchieri?
Totale 2 pz

Per la connessione pin negli alza cristalli?

Grazie

Confermo per le plafoniere, sono tutte le stesse. Da impianto originale l'alimentazione dell'illuminazione ambiente del portabicchieri parte da un connettore (posteriore) del tunnel.



[LupiVeloce]

Riassumendo
I LED per le tasche sono 50539105 che portano il suo proprio connettore.
Totale 4 pz

Sono gli stessi da inserire nel portabicchieri?
Totale 2 pz

Per la connessione pin negli alza cristalli?

Grazie

prezzo ?grazie..
ma lo puoi passare così il contatore? il PIN non si staccano?



[LupiVeloce]

ma il conectore originale e moltosub nella portiera?



[NANDOR]

ma il conectore originale e moltosub nella portiera?

il connettore originale si trova dietro al pannello portiera, per arrivarci si deve smontare il pannello della portiera.
